定量評估IP電話 語音質量

美國Ameritec公司北京辦事處首席代表 崔建平

2001/03/29

　　據一些主要IP設備制造廠家的預測，到2005年，全球?qū)⒂薪咏?0%的用戶通過互聯網打電話。而IP電話技術將語音的傳輸與Internet 結合起來（即VoIP），使Internet 與現有的PSTN綜合形成語音/數據/視頻的多媒體信息網絡。

　　本文的目的在于從語音質量這一根本性的指標分析入手，對IP電話網絡中影響語音質量的主要因素作定量分析，并介紹其測量方法，以便對全面評估IP電話網絡的性能提供一些參考建議。


　　IP電話網絡的結構


　　所謂IP電話，即將模擬語音信號通過特定的處理方式轉換成數據包信號，然后再將這些數據包通過分組交換網（如Internet、幀中繼或ATM）傳輸，在接收端還原為模擬信號，從而完成整個通話過程。

　　圖1 VoIP網絡的典型結構

　　圖1所示為一典型的IP電話網絡。

　　圖中，A、B、C、D均為普通電話用戶，其中“A”為主叫，“A”呼叫“B”。電話用戶的語音信號傳遞的路徑為：主叫用戶語音信號→PSTN→ 網關(Gate Way) / 路由器 (Router)→分組交換網→網關→PSTN→被叫用戶。

　　網關(Gate Way) 網關是在PSTN和分組交換網之間傳輸呼叫的器件，包括語音編碼器、回音抑制器、靜音抑制、收/發緩存器和分組交換網的排序管理等部分，如圖2所示。

　　圖2 網關結構圖

　　網關主要有二項功能：一是呼叫的管理，即根據需要完成PSTN和分組交換網之間雙向的信令轉換；二是呼叫的處理，即要將PSTN的語音信號按照在分組交換網中傳輸所需要的格式打包，以便完成雙向的信息傳輸。

　　路由器 路由器實際上是一臺工作在第3層的特殊用途的計算機，是分組交換網中用于將呼叫信號送達到指定地址的器件。路由器從網關接收地址信息，確認其有效性（如空閑、忙、已注銷、未開通等）后，選擇合適的路由。一旦呼叫建立，路由器將打包后的語音信號傳遞至指定地址。


　　IP電話語音質量的測試


　　IP電話中存在的語音質量問題，是普通電話網中不存在的特殊問題。能否對IP電話語言質量進行定量的分析測量，并依據測量結果，對VoIP網絡中各器件進行調整，使其達到最佳的語音質量，已成為決定VoIP生存發展的必要條件。

　　衡量語音質量的四個重要因素是延時（Delays）、丟包 (Dropout)、抖動 (Jitter)和沿切割 (Clipping)。

　　根據測試經驗和人體工程學的理論分析，若使VoIP的語音質量接近普通電話，單向延時的指標最好小于100ms，最大不能超過250ms，丟包率不能超過5%，而抖動和前后沿切割則越小越好，通常小于20ms。

　　隨著VoIP技術的發展，人們不斷尋求測試IP電話語言質量的方法，以便能規范VoIP設備的技術標準。最初ITU-T P.800提出了MOS (Mean Objection Score)的方法，即請40至60個有代表性的人士來聽一段相同的語音樣本，然后對該樣本經過VoIP傳輸后的語音質量進行投票評價，這是一種純粹主觀的定性評估。ITU-T選取在非常寬的聽覺范圍內，根據不同年齡、性別和語言組別的得分，做出語音質量的判別。判別標準有5級：

　　5 = 最佳

　　4 = 好 （4.5～4.0 =可收費電信級）

　　3 = 中級（4.0～3.5 =可通話通信級）

　　2 = 較差（3.5～2.5 =可建立連接級）

　　1 = 差

　　很顯然，MOS方法是一種模糊的評估方法，其測試結果很難對VoIP系統的改進和不同VoIP設備之間性能的比較，作出有實際意義的判別。因此，有人提出借用ITU-T 在P.861 中建議的 PSQM (Perceptual Speech Quality Measurement)方法。

　　PSQM仍以MOS的5個級別作為標準，所不同的是其對每一個級別都以百分比的方式做出了差對最差（%PoW =Percent Poor or Worse）和好對最好（%GoB = Percent Good or Better）的進一步描述。PSQM方法并未擺脫原始的人類主觀評估，只是作了進一步的說明。目前，有人使用計算機產生波形文件（Wave File），通過比較其通過網絡傳輸前后的變化，計算出與PSQM中相對應的級別及好壞程度，以此作為評估語音質量的方法。

　　PSQM不能準確給出影響VoIP網絡語音質量的各因素的量值，因?yàn)椴ㄐ挝募�不能代表各種不同年齡、性別、語言的人類語音通過Vo2P網絡時的真實情況，而單音頻信號在通過語音編碼器后本身就會產生畸變。同時，在具體測試中必須在波形文件信號返回后，才可進行比較，這樣就根本無法測量網絡端到端的單向延時。無論電路交換還是分組交換網絡，其傳輸特性都與業務量密切相關的。在一定話務負載下的語言質量數據才有實際意義。而使用PSQM方法，通常只能在一個E1里做1～2個話路的測試，以此來代表該E1中的語音質量，其結果顯然并不符合實際的用戶通話情況，因此，亦不能做為評價網絡QoS的指標數據。

　　VoIP技術的發展迫切需要一種能定量分析測量其影響語音質量的4個指標的方法和相應的儀器設備。


　　IP電話網絡存在的問題


　　與普通電話網比較，VoIP網絡采用語音壓縮編碼，用數據包的形式在分組交換網上傳遞，因此傳輸線路的時空利用率得到大幅度的提高，這就是IP電話較普通電話話費便宜的主要原因。與此同時，VoIP遇到的通話性能（特別是語音質量）問題也是傳統電話不曾涉及的。

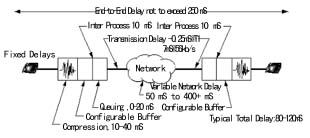

　　網關或路由器內部的語音編碼器對帶內音頻信號進行打包和重組。這些器件對確認接收和有效數據包接收的順序進行糾錯檢查。一旦發現錯誤，將命令重發，而重發相關數據包則不可避免地造成傳輸上的延時。網關或路由器上的緩存器 (Buffer) 就是為容納這些延時的數據包而設置的。一般地講，緩存器的容量越大，數據包被損壞的幾率就越小，但同時延時就會增大，這是一對矛盾，需要系統設計者和管理者來綜合平衡，選擇最佳的配置。圖3顯示出了VoIP網絡中延時的分布情況。

　　圖3 VoIP網絡中時延的分布

　　在激烈的市場競爭中，QoS (Quality of Service) 是每一個電信運營商刻意追求的指標。事實上，目前利用IP電話的用戶都會遇到通話過程中隨時出現令人難以忍受的語音畸變和頻繁的斷話現象。而產生語音質量惡化的原因主要在網絡延時、丟包、沿切割和抖動。

　　非常明顯，在VoIP網絡中影響語音質量的因素是由其結構決定的特殊問題，而且各因素之間存在著此消彼長的制約關系。因此，根據電信網絡服務質量(QoS) 的要求，建立一套客觀評估標準，并對VoIP網絡的語音服務質量進行定量分析和測量，就成為當務之急。


　　測試典型方案


　　針對VoIP網絡的特點和對其語音質量測試的要求，國際許多測試儀器設備制造廠家都投入了大量資源進行研究開發，并取得了階段性成果。美國Ameritec公司在長期從事電路交換語音測試和模擬語音傳輸損耗測試 (TIMS) 研究的理論基礎上，開發了用于分組交換系統測試的專利技術——“ Golden Voice ”。

　　“Golden Voice”是一個寬帶復合音調發生器，它由24種不同頻率、幅度、占空比的單音信號混合調制產生，以確保可靠地通過所有現代的語音編碼器和譯碼器（如G.711、G.728、G.729、GSM、CDMA等）。

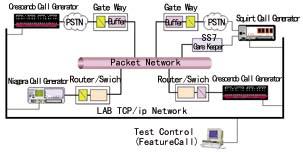

　　“Golden Voice”可以作為測試音源，配置在模擬呼叫發生器上，當語音路由建立以后，由呼叫發生器將“Golden Voice”送出，同時對其所帶的間隔為1.25ms時標進行計數，從而精確地測量出VoIP網絡的單向時延、回路時延、丟包、抖動、沿切割等指標，如圖4所示。目前可以提供的VoIP測試功能及指標如下：

　　1.丟包測量 (Dropout Measurement)

　　語音丟包檢測器可以連續地測量每一個語音通道的音頻能量，對檢測出的由于打包或幀丟失引起的超過5ms的丟包進行計數，并可對不同長度的丟包進行統計。

　　2.前后沿切割測量(Leading and Trailing Edge Clipping Measurement)

　　圖4 測試解決方案

　　檢測網關中相應部件對從靜音到講話和從講話到靜音之間的過渡狀態的響應。

　　3.抖動測量 (Jitter Measurement)

　　檢測瞬間的時序變化，±5ms分辨力。

　　4.單向和回路延時測量(One-way and Round-trip Delay Measurement)

　　各音頻通道獨立檢測，單向±5ms分辨力，回路±10ms分辨力。

　　不難看出，以上指標測試的精確度和分辨力與“Golden Voice”信號源中的時標精度直接相關，但如與VoIP最好語音質量效果指標比較，目前的量值已經足夠了。


　　測試過程分析


　　1. 丟包測試

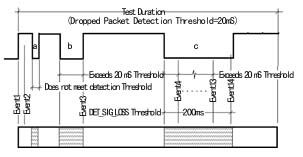

　　圖5所示的是丟包測試的時序圖， 圖中的語音路由測試信號即為“Golden Voice”產生的復合語音信號。在測試中，用戶可以自行設定分別為5ms、10ms、15ms、25ms、50ms或100ms檢測門限值。 一旦呼叫建立后，被叫即將測試音信號送至主叫，而主叫將檢測該信號通過VoIP后的狀態變化。

　　圖5 中“ a”處，雖然出現丟包現象，但由于其時間間隔小于設定門限20ms，故在測試中忽略不計。“ b”處出現一個為20ms的丟包，則計數一次。“c”處出現總長200ms的丟包，則計數器按20ms 值的整數倍統計為10次。在圖5中，我們檢測出在這次呼叫中共出現了11次丟包。

　　2. 沿切割、抖動和丟包測試

　　在分組交換網中，沿切割、抖動和丟包通常是相伴而出的，其產生的根源都在語音編碼器，因此,該三項指標可以在一次測量中完成。可以在不少于12個測試信號周期內選擇不同的脈沖占空比（如25%、50%、75%或100%）以補償在“靜音”時有可能產生的丟包。測試如下：

　　·建立呼叫

　　·被叫應答

　　圖5 丟包時序圖

　　·被叫送測試信號到主叫

　　·主叫調整脈沖電平

　　·主叫與測試信號同步

　　·一旦電平調整與同步完成，開始檢測抖動、前沿切割、后沿切割及丟包

　　3.延時測量

　　單向延時測量過程如下：

　　·主叫發起呼叫

　　·被叫應答

　　圖6 抖動及沿切割的影響

　　·被叫送出長度為100ms的帶有時標標記的測試音信號到主叫

　　·主叫檢測收到的信號，并對時標進行測量，分辨力±5ms

　　·呼叫完成后，儀器中DSP將測量數據輸出到LGC存儲

　　·回路延時測量依此類推，分辨力變?yōu)椤?0ms

　　這套測試方案是建立在給VoIP網絡施加大話務量負載的背景下實現的。首先，被測系統必須達到預定的接通率指標；在指定的話路數和指定的話務量下，得出被測設備的延時、丟包、抖動、沿切割指標的平均值、最大值、最小值等綜合統計報告。
