IP電話的三種供電方式

殷俊 2001/02/15

　　IP電話機的供電方式是需要專門提到的問題，因為，所有的電話機都需要供電才可發揮效用。標準的PBX電話機的電源，是由PBX交換機通過電話線直接提供的，PBX交換機配有備用電池，以保證當系統突然斷電或出現其他緊急情況時，系統能繼續正常工作。而在IP電話系統中，專用IP電話機都是直接連接到計算機網絡的局域網交換機上，由于系統內部沒有恒定的供電設備，所以，IP話機必須通過外部電源供電。IP話機所使用的供電方式稱為“第四根雙絞線電源”，這種方式使用了在典型以太網中未被使用的第四根雙絞線，來連接共享電源和系統，從而為系統提供48伏的電源（典型的以太網，為了預防意外事件的發生，配備了四根雙絞線，其中只有兩根用于傳送以太網數據）。

　　在IP電話機供電的具體操作過程中，用戶可以根據具體情況，選擇以下幾種常用的解決方法：


　　第一種方式，是增加外接穩壓電源，每個IP電話機需要一個穩壓電源，使用方便但維護管理較為復雜。如下圖：

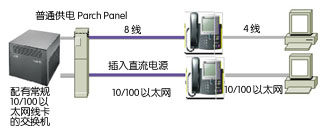

　　第二種方式是，在局域網交換機和電話機之間增加一個專用供電設備，一邊是多路普通網絡線從局域網交換機接入，另一邊則是增加了供電的多路網絡線，接出到IP電話機。這種設備一般安置在機房，只是增加了機房內的網線排列。如下圖：


　　上圖是一種典型的Patch panel，共有48個RJ45接口，其中24個接口用于連接局域網交換機，另外24個接口用于連接IP電話機。內部一對一連接，專門實現供電功能。

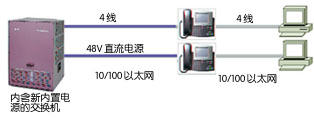

　　第三種方式，是擴充局域網交換機的功能，在局域網交換機的接口模塊上增加特殊部件，實現內置供電功能（Inline Power）。如下圖：


　　前兩種方式各廠商都有實現，而第三種方式則以Cisco公司為代表。這三種方法都能實現對IP電話的供電功能，區別主要在于具體實現的難易程度、投資大小和維護管理的方便性。如果用戶不是大規模使用IP電話，則應考慮選擇第一種方式（單個外接穩壓電源）。如果用戶是在已建成的網絡上增加IP電話功能，則建議使用第二種方式Patch Panel，因為如果全部更換模塊，顯然投資不劃算。而第三種方式（內置供電方案）由于不需要額外增加任何設備，避免造成投資和管理維護的復雜性，它的實現、維護和管理都最為簡單，更適用于新建網絡。當然，帶內置供電功能的模塊會比不帶內置供電功能模塊要相對貴一些，但其差價一定比Patch Panel便宜，也比相同數量的外接穩壓電源便宜。目前，Cisco在其Catalyst6000、4000及3500系列局域網交換機上，均推出了帶內置供電功能的模塊或設備。

　　另外，有些特殊行業或部門要求數據網上嚴禁傳送電力，則只能使用外接穩壓電源供電的方案。

《賽迪市場專家》2001/02/15
