IPTV測試應用場景介紹

2008/09/16

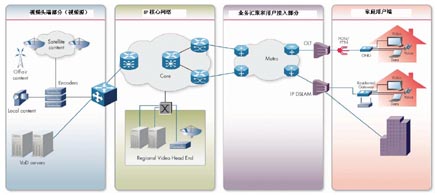

圖1 典型的IPTV網絡(luò )組成

2.常見IPTV測試應用

　　2.1 VOD業務測試

　　VOD業務通常采用點播方式進行傳送，各種編碼的視頻流，如H.264，MPEG-4，MPEG-2和VC-1等通常封裝成傳輸流（Transport Stream）通過RTP/UDP或者UDP協議直接承載并傳送，并通過RTSP協議自由控制節目的進度，終止節目的播放。但每個點播用戶都需要占用一定的網絡(luò )帶寬，因此并發用戶數受到網絡(luò )帶寬、服務器性能的限制。

　　和VOD業務相關主要有3個協議，RTSP（Real Time Streaming Protocol）是一種會(huì )話控制協議，用于在IPTV網絡(luò )中傳送（如VOD業務的實時交互內容），該協議基于TCP以保證可靠的控制信令傳送。RTP(Real Time Protocol)是一種無狀態的媒體流傳送協議，用于傳送多媒體內容，該協議基于UDP或者TCP。MPEG TS（MPEG Transport Stream）包括多元的語音和視頻流封裝并承載在RTP/UDP或者直接在UDP上進行視頻傳送。并且通過PID進行語音和視頻的同步。TS流分為單節目的TS流（SPTS，Single Program TS）和多節目的TS流（MPTS，Multiple Program TS）兩種（見圖2）。通常情況下，一個UDP或者RTP/UDP數據包中，可以包括1~7個TS幀，一個TS幀長為188個字節。每個IP包里面包括整個或者部分視頻圖像信息。

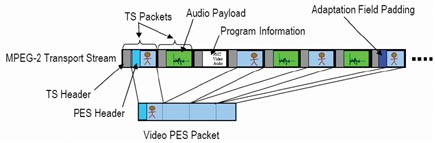

圖2 MPEG-2 TS流格式

　　VOD業務性能的測試指標主要有最大并發視頻流數量、每個視頻流的質量、帶寬波動、所使用的平均帶寬、丟包率和平均響應時間等。需要說明的是，下面定義的指標有的是被業界廣泛認可和接受的指標，有的是和協議相關的術語。兩者的有效結合，可以全面評估相關設備對VOD業務的承載能力。

　　最大并發視頻流數量是指視頻流系統在同一時間內所能夠支持和處理的最大在線用戶數目，且要求每個用戶都可以在保證視頻質量的情況下正常收看完整的視頻節目。在用戶數目逐步增加到最大值之前，系統不會(huì )使已經在線的用戶因為新增加了用戶而出現不能獲得服務的情況。有的視頻系統雖然能夠提供數目巨大的并發流，但是失敗的數量很多，由于用戶大都采用TCP協議以保證可靠的控制信令傳送，因此重傳以后并發流數目并沒有降低，但是對于原來已失敗的視頻流而言，這些用戶已經無法繼續得到視頻服務。因此，最大并發視頻流數量應該是視頻系統所能支持的有效的、能夠同時在線正常觀看節目和保證視頻質量的最大用戶數目。這也就需要在網絡(luò )的接入部分對VOD視頻流提供相應的服務質量（QoS）保證。

　　視頻流質量是指視頻流在網絡(luò )中傳輸由于網絡(luò )的各種損傷對視頻流造成的影響，評定視頻流的質量一般有兩種方法和指標：一種從網絡(luò )層進行評定的MDI以及采用各種客觀指標對視頻質量主觀評定的MOS_V，另一種是視頻的全參考（Full Reference）質量評定。幾種評定方面的簡單比較如表1所示，相應指標的介紹可以參考《電信網技術》2007年第12期的《IPTV QoE測試指標概述》。

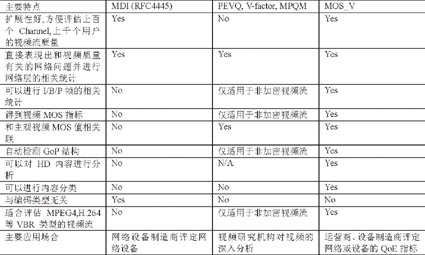

　　表1 各種視頻質量評定指標比較

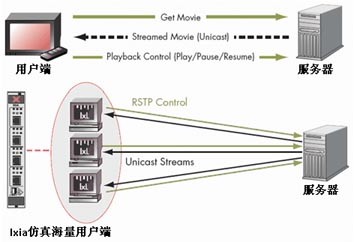

圖3 VOD視頻服務器測試過程示意圖

　　2.2 視頻組播測試

　　TV節目通常采用組播方式進行傳送。組播是一種允許一個或多個發送者（組播源）一次同時發送單一的數據包到多個接收者的網絡(luò )技術。組播源把數據包發送到特定組播組，而只有屬于該組播組的地址才能接收到數據包。在IPTV里，組播源往往僅有一個，即使用戶數量成倍增長，主干帶寬也不需隨之增加，因為無論有多少個目標地址，在整個網絡(luò )的任何一條主干鏈路上只傳送單一視頻流，即所謂“一次發送，組內廣播”。組播提高了數據傳送效率，減少了主干網出現擁塞的可能性。對于TV系統而言，其所能夠支持的用戶數目?jì)H僅受到接入網絡(luò )能力的限制，與前端推送系統的推送能力無關。因此，TV業務性能的主要測試指標包括所推送的最大頻道數目、頻道平均帶寬、平均頻道切換時間、I幀加入延時、平均頻道離開延時、平均頻道加入延時、頻道重疊時間和頻道間隔時間。

　　（1）所推送的最大頻道數目：流媒體系統所能夠提供的最多頻道數量，用戶能夠在很短的時間內遍歷所有的頻道。

　　（2）頻道平均帶寬：每個頻道節目所占用的帶寬。標清節目（SDTV）和高清節目（HDTV）所占用的帶寬不一樣，HDTV節目所占用的帶寬遠遠高于SDTV節目的帶寬。表2列出了MPEG-2和MPEG-4典型的標清與高清碼流速率與應用。

　　表2 典型MPEG-2 和MPEG-4碼流速率與應用

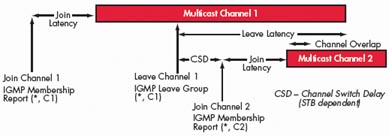

圖4 頻道切換時間相關定義

　　頻道切換時間的快慢直接影響用戶對IPTV業務的體驗質量（QoE）。所以對IPTV網絡(luò )中處理IGMP請求報文的設備，比如邊緣組播交換機、IP DSLAM或者組播路由器的組播復制與處理能力測試就顯的尤其重要。IXIA在測試頻道切換時間方面具有顯著特點：

• 一個測試可以得到和頻道切換時間相關的所有指標，并且可以得到最為關鍵的I幀加入延時參數。



• 可以基于每個視頻流評定頻道切換時間，也可以對整個系統的頻道切換時間進行測試。



• 可以仿真多個用戶觀看任意數量的頻道，每個頻道觀看任意長的時間然后進行切換。



• 支持“黃金時間”（Prime Time）的真實環境頻道切換仿真。



• 在測試頻道切換時間時，采用的是真實的視頻文件，可以同時得到每條組播視頻流的視頻質量，并且可以對相應的I，B，P幀進行統計。

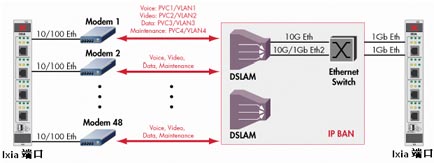

圖5 寬帶接入和匯聚設備的IPTV測試

　　IXIA在實際的寬帶接入和匯聚設備測試中，特點和優勢非常明顯，可以仿真真實用戶的行為，比如PPPoE接入方式上運行HTTP和VoIP的流量，同時在Q-in-Q接口上運行IPTV業務，這種測試方式完全以家庭用戶為單位，非常真實地評估寬帶接入設備的性能。

　　2.4 IPTV系統視頻流質量被動監測

　　另外一種常見的應用場景是對網絡(luò )中存在的IPTV組播流和單播流能夠進行被動實時監測并能夠評估相應視頻流的視頻質量。IXIA獨特的視頻流提取模塊AFM支持該特性的測試（見圖6）。

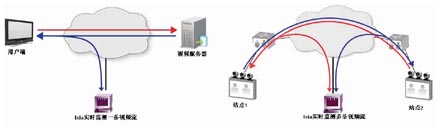

圖6 網絡(luò )中視頻流被動監測

　　IXIA的以太網流提取模塊AFM1000SP是一種以千兆線速進行數據和媒體流分析的理想解決方案。該模塊從以太網中提取IP數據包，并可在監視器中顯示所提取的數據包以進行深入的數據包分析。

　　流提取模塊以串聯的方式與以太網鏈路相連，而IP數據包則通過該以太網鏈路提取。兩個雙介質（銅纜和光纖）兼容以太網測試端口用于互相連接。串聯的測試端口承載網絡(luò )數據傳輸，而不改變以太網鏈路的網絡(luò )特性。提取的數據包流都將經過鏡像處理，然后被轉發到第3個千兆以太網標準兼容的監視器端口，該端口可連接到外部設備以便進行數據包流分析。這種測試方式，真正實現了視頻質量主觀和客觀評定的有效結合，在得到視頻流各個用戶體驗質量客觀指標的同時，還可以實時主觀地觀看視頻節目質量。這是目前最為全面、最為有效的視頻質量評定方式（見圖7）。

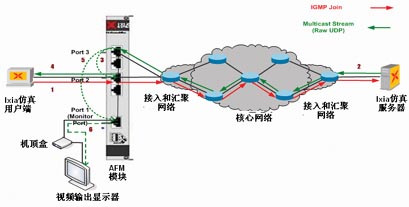

圖7 使用AFM模塊實時監測視頻流

　　2.5 MS IPTV系統測試

　　微軟IPTV的實現特點結合了業界的一些技術特點并且增加了微軟公司特有的一些協議。運行在微軟公司平臺上的一些高性能服務器在運營商的網絡(luò )上，為用戶提供內容存儲和高效的視頻分發服務。在MSTV系統中，主要有獲取服務器和分發服務器兩種類型（見圖8）。

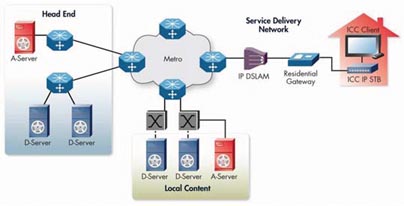

圖8 MSTV 系統組成示意

　　獲取服務器（A-Server，Acquisition Servers）是從本地或者遠端的視頻源實時獲取內容并提供視頻組播服務。分發服務器（Distribution Servers）是用于從運營商網絡(luò )中的多個采集點分發視頻內容以保證視頻的快速傳送以及最快的頻道切換時間。在用戶側的IP機頂盒則運行微軟公司獨有的軟件和協議以保證最優的性能。

　　MS IPTV本身的私有性和復雜性給測試帶來了挑戰，為此，IXIA專門開發了針對MS IPTV的測試方案，主要特點包括：

• 微軟機頂盒客戶端仿真，支持快速頻道切換行為和MS IPTV流量模式仿真。



• 獲取服務器仿真，可以從網絡(luò )中獲取組播視頻流。



• 分發服務器仿真，支持視頻內容的本地復制以及處理相應的頻道切換。

• 支持真實視頻流存在的頻道切換時間的測試，支持I幀加入延遲測試。



• 支持基于每條流的視頻質量測試并得到MDI和MOS_V客觀視頻質量指標。



• 視頻質量的主觀與客觀結合的評定方式。



• 視頻質量的Full-Reference 分析——PEVQ。



• 視頻流的監測和質量分析（Passive Video Monitoring）。



• 支持MPEG I.B.P Frames的統計。



• 支持H.264，MPEG-4，MPEG-2，VC-1通過MPEG-2傳輸流封裝并承載在RTP/UDP上，或者直接承載在UDP之上的測試。



• 支持MPEG-2，MPEG-4，H.264或AVC-1碼流支持承載在RTP/UDP或者UDP之上的測試。



• 支持Microsoft IPTV（MSTV）系統測試。
