基于IMS的IPTV系統架構研究進展

黃穎 2008/09/12

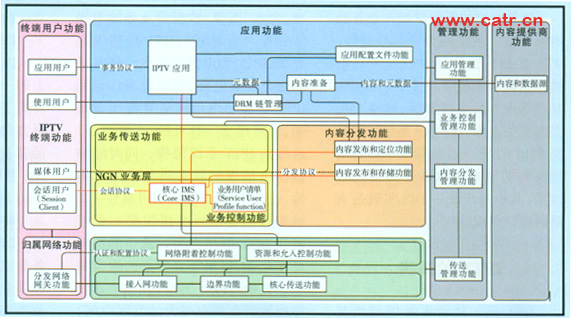

圖1　ITU FG IPTV基于IMS的IPTV系統架構

　　從圖1可以看出，ITU FG IPTV重用了其研究的IMS的功能實體與系統架構，并添加了與IPTV提供應用業務所要求的功能實體。

　　相關IPTV的功能實體

　　針對ITU FG IPTV研究的基于IMS的IPTV系統架構（圖1）中出現的與IPTV特定的功能實體分別介紹如下：

　　會(huì )話用戶功能實體（SC-FE Session Client Function Entity）為標識和準備與內容分發功能的連接，將經過IMS核心與IPTV應用通信，例如視頻點播類將根據業務需求請求合適的內容分發和存儲功能，直播業務當中請求直播應用的網絡(luò )參數等，并得到以上兩種情況的響應。SC-FE在SIP會(huì )話過程中也提供處理業務請求的功能。

　　在圖1所示的系統架構當中，IMS核心功能實體代替了IPTV業務控制功能，將提供基于SIP的會(huì )話控制機制與基于IPTV應用業務用戶訂閱信息的鑒權和授權，并且通過與RACS交互進行資源預留。核心IMS在SIP會(huì )話期間為IPTV終端功能，IPTV應用和內容分發功能之間提供交互功能。核心IMS能夠用作業務發現，并且諸如計費和漫游也被支持。

　　業務用戶清單功能實體（SUP-FE　Service User Profile　Function Entity）能被用作存儲用戶清單、用戶相關的位置信息和業務層的狀態數據。它將執行基本數據管理和維護功能，并負責響應對用戶清單的查詢。

　　IPTV業務應用

　　系統將提供發現和選擇應用的IPTV業務，可以從多個業務供應商那里進行這些操作。業務發現產生并提供業務發現信息給IPTV終端，并且業務發現信息包括一個或多個到業務選擇應用的接口點（如：URL）。業務選擇為便于用戶瀏覽和選擇將產生并提供包括直播、點播等可用業務的信息描述。

　　系統將執行會(huì )話管理、業務授權、元數據內容呈現和點播的業務邏輯，以及會(huì )話管理、業務授權、元數據內容呈現和直播的業務邏輯。

　　系統還將提供額外的IPTV業務和內容的分發和呈現，如：游戲、遠程學習等。通過和業務用戶清單交互獲得用戶的業務清單后，所有的業務都將支持IPTV業務的個性化服務。

　　ETSI TISPAN基于IMS的IPTV系統架構

　　ETSI TISPAN的R1階段對IMS的架構的研究將直接基于3GPP版本7定義的IMS系統架構，并針對固定的特殊要求進行了相關的改進，其所研究的基于IMS的IPTV系統架構的研究將主要基于其IMS Release 1的研究成果上，其中包含了已有的NASS和RACS子系統，并適當加入與IPTV相關的網絡(luò )功能實體來實現對IPTV業務的擴展。（如圖2所示）

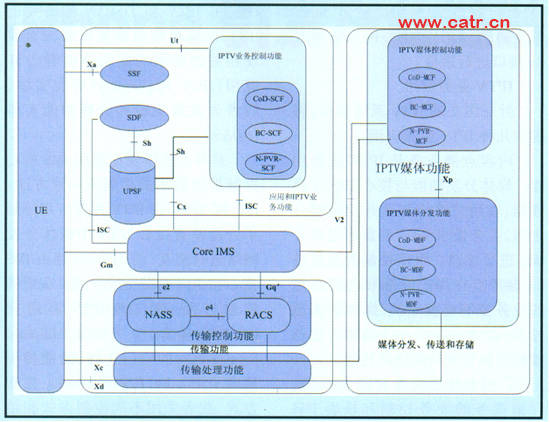

圖2　ETSI TISPAN基于IMS的IPTV系統架構

　　從圖2可以看出，ETSI TISPAN重用了Release 1階段研究的IMS的功能實體與系統架構，并添加了與IPTV提供應用業務所要求的功能實體。

　　相關IPTV的功能實體

　　針對ETSI TISPAN研究的基于IMS的IPTV系統架構（圖2）中出現的與IPTV特定的功能實體分別介紹如下：

　　業務發現和選擇功能（SDF和SSF）是向用戶提供IPTV業務選擇所須的相關信息。其中SDF的主要功能是產生或提供業務附著信息與提供個人化的業務發現；SSF提供業務選擇信息，例如用戶可瀏覽和選擇的業務清單。SSF可以產生這些業務選擇信息，也可以獲取和轉發這些業務選擇信息。SSF還可提供業務選擇的描述信息。在單播模式下，這些描述信息可以是個性化的。也可以從終端接收選擇請求，例如下面所描述的一個關于網絡(luò )實現的個人視頻錄像捕獲請求。

　　IPTV業務控制功能（SCF）將提供在會(huì )話開始階段，以及會(huì )話修改過程中對業務進行鑒權，包括檢查IPTV用戶的簽約信息以允許或拒絕接入業務、額度限制和信用控制、選擇相關的IPTV媒體功能等。可以說SCF是一個SIP應用服務器。對于第三方提供的IPTV SCF服務器，不能直接通過Sh接口接入到UPSF中；但是根據運營商的網絡(luò )現狀和網絡(luò )能力，允許存在其他方式獲取UPSF中的用戶簽約數據。SCF可以使用IPTV簽約數據來定制用戶的業務體驗。舉例而言，用戶定制的BC TV業務的清單可用來過濾向用戶發送的信息。與IPTV業務控制功能通信的用戶終端可以通過IMS進行會(huì )話管理，也可以通過Ut接口進行用戶簽約業務信息的配置。

　　IPTV的媒體功能主要負責控制和向用戶傳送媒體流，可以分成兩部分功能：媒體控制功能（MCF）和媒體傳送功能（MDF）。MCF功能包括處理對MDF的媒體流控制、管理MDF的媒體處理、監測MDF的狀態、管理與用戶的交互、處理與SCF的交互、對它控制的不同MDF的狀態和內容分布進行精確監控、在一個MCF控制多個MDF的情況下選擇一個MDF、選擇MF，將選擇結果返回SCF，并將會(huì )話改向到選擇的MF、產生計費信息，如根據終端用戶所觀看的內容進行計費等。MDF功能包括處理媒體流的傳送、向MCF報告狀態（如報告已建立的IPTV媒體流）、存儲媒體，也可以存一些業務信息、特別的，MDF中可以存儲一些最常用的內容和用戶特定的內容（如記錄的視頻錄像、Trick模式的BC業務、用戶生成的內容等）。另外如果需要的話，MDF還可以將存儲的媒體進行編碼或轉換代碼，成為所需的不同媒體格式、可進行內容保護、可支持IPTV媒體的內容提取、對廣播業務而言，MDF可以看做是廣播流的媒體源、可收集服務感受（QoE）報告等。

　　為了支持QoE功能，用戶可以根據接收到的IPTV媒體數據質量，通過Xd接口發送QoE報告。IPTV業務控制服務器通過ISC接口與下一代網絡(luò )的IMS核心網進行通信。在3GPP的TS 23.228中規定，應用服務器可以不調用S-CSCF直接向被叫發送請求。SCF與媒體功能進行直接通信的時候，可以不調用IMS核心網的功能。

　　UPSF中保存有IMS用戶的簽約數據和IPTV特定的簽約數據。UPSF與IPTV控制功能通過Sh參考點通信，與IMS核心網設備通過Cx接口進行通信。

　　IPTV業務應用

　　針對圖2的IPIV系統架構，將提供幾種IPTV業務應用：

　　內容點播業務是IPTV業務功能。媒體分發功能與核心IMS交換數據，在用戶終端與業務控制部分之間，業務請求/響應消息通過核心IMS進行傳遞。媒體控制消息通過Xc參考點在用戶終端和內容點播的業務控制處被交換，媒體數據通過Xd參考點在用戶終端和內容點播的媒體分發功能之間傳遞。

　　廣播業務功能是IPTV的功能。廣播業務的業務控制和核心IMS網絡(luò )交換消息。通過核心IMS，業務請求/響應在用戶終端和廣播業務的業務控制之間進行傳遞，媒體數據通過Xd參考點在用戶終端和廣播業務媒體分發功能之間交換。

　　網絡(luò )個人視頻記錄機功能是IPTV的功能。網絡(luò )個人視頻記錄機與核心IMS交換消息，業務請求/響應消息通過核心IMS在用戶終端和網絡(luò )個人視頻記錄機業務控制部分間進行傳遞，通過Xc參考點，媒體控制消息在用戶終端和網絡(luò )個人視頻記錄機媒體控制部分間進行傳遞，通過Xd接口，媒體數據在用戶終端和網絡(luò )個人視頻記錄機媒體分發功能間進行傳遞。

　　融合IPTV系統架構的異同點

　　從以上章節介紹的IPTV系統架構可以看出，兩種融合的IPTV系統架構既有共同點也有差異，共同點主要體現在以下幾個方面：兩個標準組織都重用了IMS網絡(luò )中現有的網絡(luò )功能實體，各自加入了體現IPTV業務特色的網絡(luò )實體。ITU FG IPTV和TISPAN在研究的IPTV系統架構中都提出了內容發現相關的控制功能實體前者為IP應用（IPTV Application）功能實體，后者為業務發現和選擇功能實體（SD&S）。

　　差異主要體現在重用IMS核心控制提供的相關功能不一致方面：ITU FG IPTV在IPTV業務應用控制平臺能夠直接和IPTV中媒體分發網絡(luò )進行交互，而TISPAN經由IMS核心控制間接交互的方式。在組播控制方面：ITU FG IPTV有研究IPTV組播架構（IPTV Multicast Frameworks）的專門文檔，組播控制可以采用CDN，P2P和Overlay控制方式，或者采用不同控制方式相結合，TISPAN關于IPTV組播的研究在RACS子系統中體現。而在用戶業務清單方面：ITU FG IPTV針對IPTV提出了三種清單的概念，包括內容清單、用戶清單和業務清單，但具體內容還缺乏詳細的論述。而TISPAN采用了將UPSF已經定義的數據結構上進行直接擴展的方式。

　　IMS是解決固網與移動網絡(luò )融合的體系架構，而傳統的IPTV是一種基于互聯網絡(luò )的網絡(luò )電視，因此本文談?wù)摰腎PTV系統架構將基于IMS的這種特性，最終建立一個融合的IPTV體系架構，從而為客戶最終提供一種融合的網絡(luò )體驗。文章同時介紹了ITU FG IPTV和ETSI TISPAN對基于IMS的IPTV系統架構的研究進展，并且分析了IMS與IPTV融合的基礎。這種融合的IPTV系統架構是視頻媒體類融合到電信網中最佳的解決方案之一，也將在網絡(luò )融合日趨重要的發展之路上扮演重要角色。
