    DSC110/DSC210信令轉換器
    (五)




    附錄A:告警出錯編碼表

      注意:在以后版本的轉換器軟件中,每個事件編碼(尤其是DIAG字段)的意義可能有所改變,不預先通知。

    附錄B:拆線原因映射

      本節列出了內部標識的號碼和描述,詳細的表示出預配置的接受拆線原因映射表和傳輸拆線原因映射表的全部?jī)?nèi)容。

     10.1內部標識定義

      下表定義了所有內部拆線原因標志。

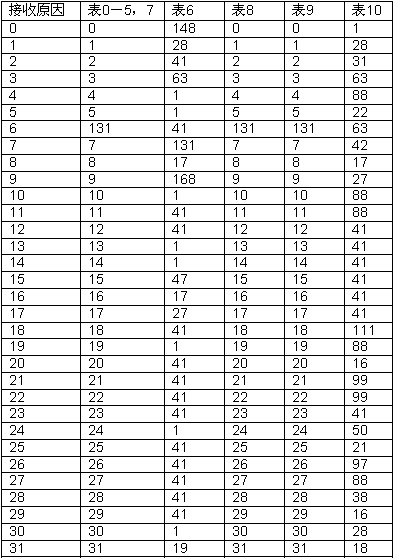

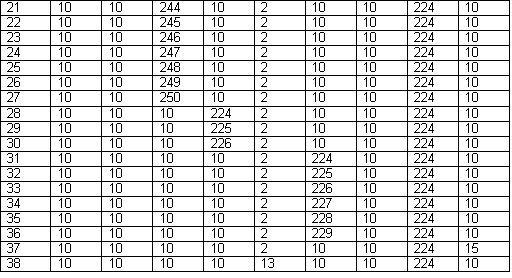

     10.2接受拆線原因映射表

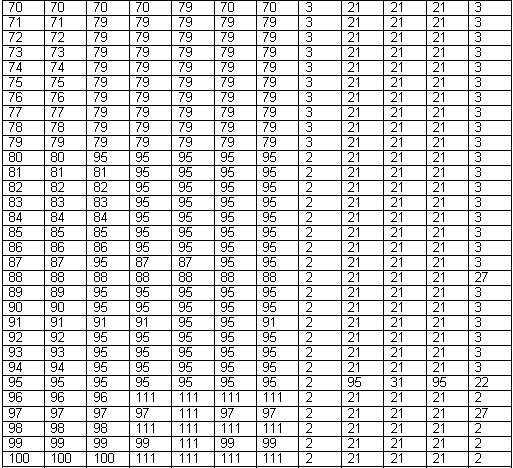

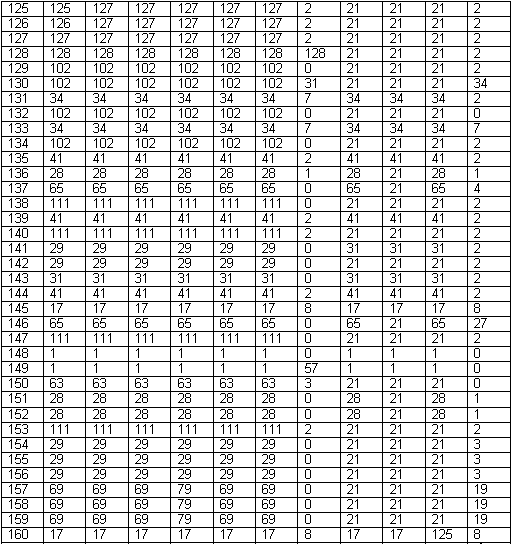

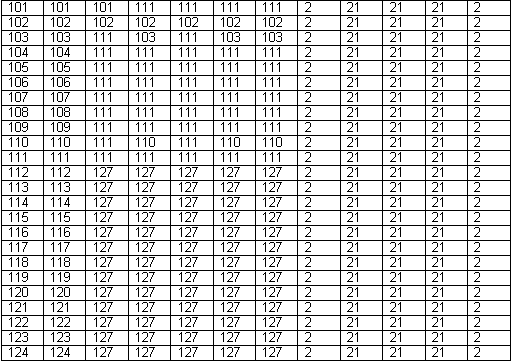

      本節詳細描述了10個預配置的接受拆線原因到內部標識的映射表。當前表0-5和7都是相同的。表6、8、9和10不同。

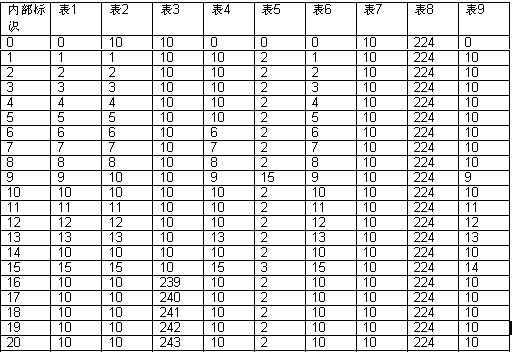

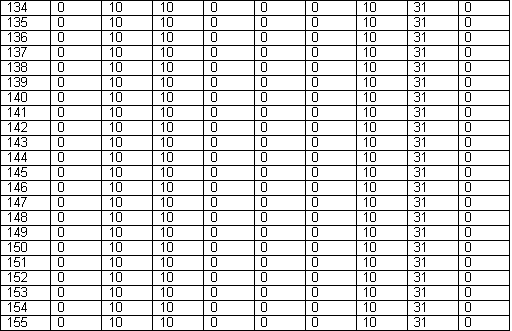

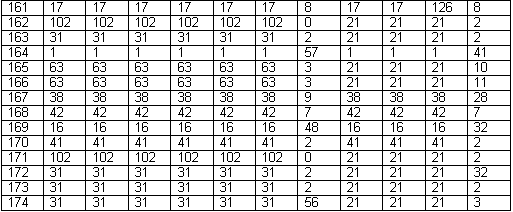

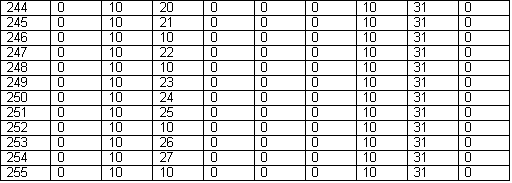

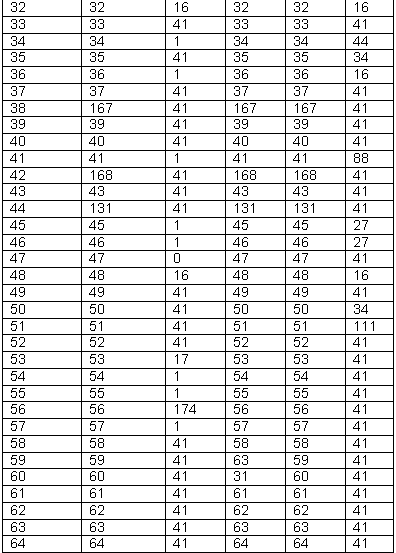

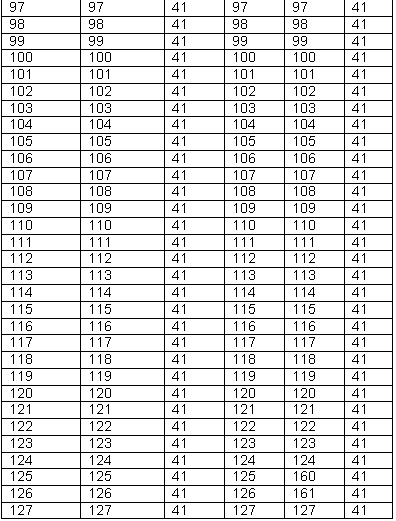

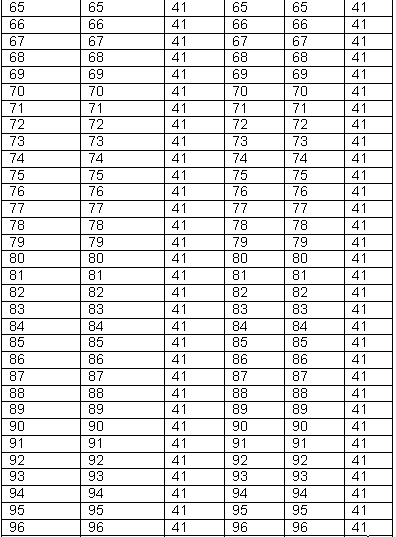

     10.3 傳輸拆線原因映射表

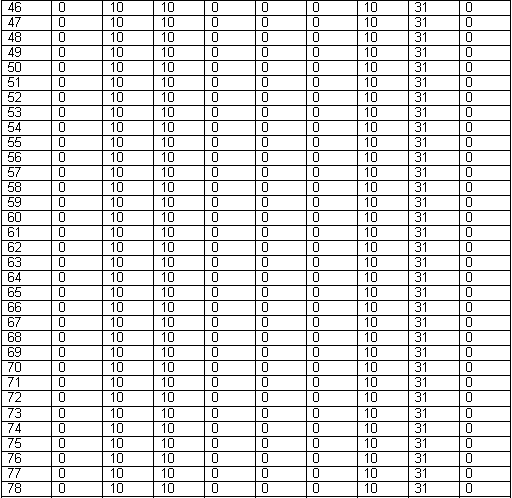

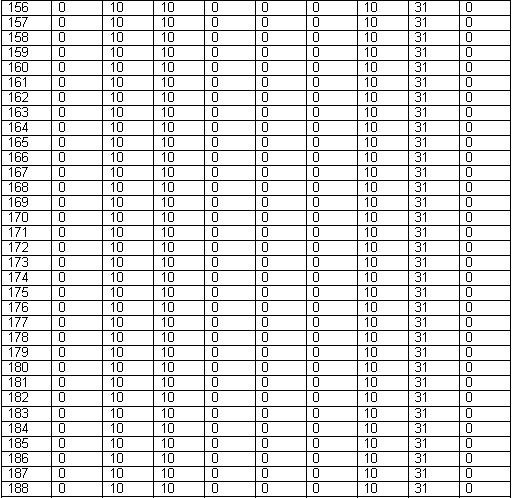

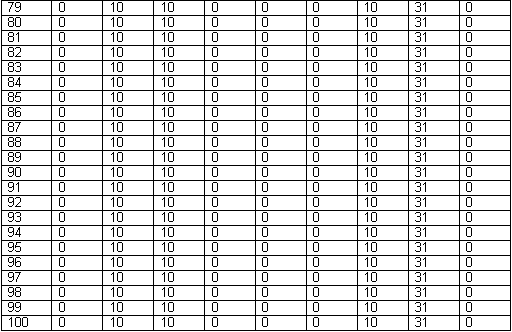

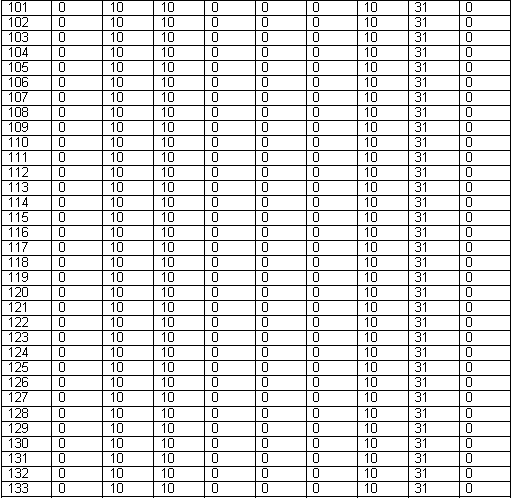

      本節詳述了10個預配置的內部標識到傳輸拆線原因的映射表的內容。實際中應選用合適的信令系統的表(詳情請參見CC參數定義)。






    附錄C:呼叫方分類映射

      本節列出了內部標識,詳細的表示出預配置的接收呼叫方分類映射表和傳輸呼叫防分類映射表的全部?jī)?nèi)容。

      11.1 內部標識的定義

      下表定義了所有內部呼叫方分類標志。

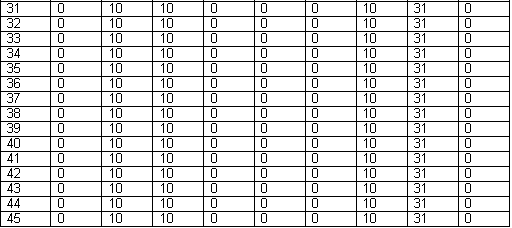

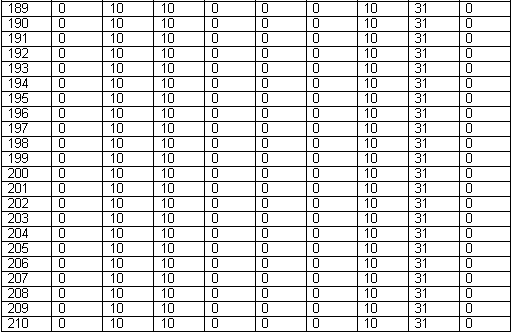

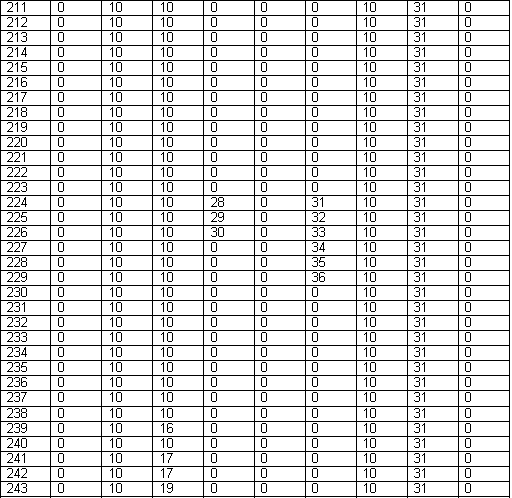

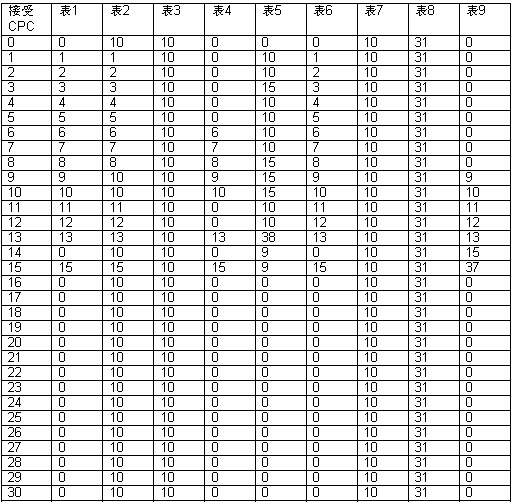

      11.2 接收呼叫方分類映射表

      本節詳述了9個預先設置的接受呼叫方分類映射表。










      11.3 傳輸呼叫控制分類映射表

      本節詳述了9個預配置的傳輸呼叫方分類映射表。實際使用時應根據信令系統選擇合適的表(詳情參見CPC參數定義)。


    附錄D:遠程數據中心操作

      RDC可用時間選項允許數據在轉換器和位于遠程管理中心的一臺遠程計算機之間進行交換。所傳送的數據采用FTP協議,在局域網或者廣域網中進行傳送。
      總共可以對4種不同的遠程數據中心進行配置,而每一種報告都可以進行配置用以支持兩個RDC(一個作為主RDC另外一個作為從RDC)。這樣做有利于在主RDC的連接出現故障時保證通信服務的連續性。
      RDC選項利用FTP文件傳輸機制與遠程站點進行數據的交換,遠程站點僅僅需要配置一臺工業標準的FTP服務器來處理這種文件傳送請求,而無需安裝任何授權的相關軟件。轉換器利用用戶提供的用戶名和密碼登陸到遠程計算機上。
      RDC具有兩種報告形式,連續記錄和周期報告。每一種形式中又有幾種不同的報告形式,有關詳情可參見下文。
      每一種報告所傳送的數據都存儲在遠程系統的不同目錄下,而每一天的數據信息則都存儲在一個新的文件中。用戶是可以更改目錄名的。

     12.1 連續記錄

      連續記錄基本上實時地記錄了向RDC傳送的數據。傳送數據之前所建立的最小記錄的條數以及嘗試傳送的時間間隔都可以由用戶進行配置。這樣,在系統能力的允許范圍之內,用戶可以在系統向遠程數據中心傳送數據記錄的時候,對系統進行完全的控制。
      連續記錄也可以用來記錄每個呼叫所產生的帳單傳輸?shù)挠涗洝⒑艚蠷DC失敗的記錄和RDC產生告警以及清除告警的記錄。記錄的格式就是逗號分隔變量(CSV)的文本文件。

      12.1.1 帳單記錄

      所有的呼叫一旦到達已應答狀態就會產生帳單記錄(如果能夠產生的話)。把OGR和配置過的連續記錄相關聯,以此為基礎可以形成帳單記錄功能,同時該功能可以由呼出路由激活。
      持續性連接功能一旦和主RDC的通信失敗,那么轉換器就會自動將傳送的記錄輸出到從RDC中。如果主從轉換器一起失效,那么帳單記錄就會存儲在本地硬盤上,直到其中一個RDC能夠正常工作,然后存儲在本地硬盤的記錄數據就會自動地轉移到已經恢復正常工作的RDC中。

      12.1.2 呼叫失敗記錄

      當一個呼叫在尚未達到已應答狀態之前就被釋放掉時,系統就會發送呼叫失敗記錄。可以根據發起點集合有選擇性的激活呼叫失敗記錄功能。

      12.1.3 主動報警記錄

      在轉換器中,報警是以報警日志存儲的。這些報警信息的連續記錄也可以被傳送到遠程數據終端上。

     12.2 周期報告

      周期報告可以按照用戶自己定義的間隔向RDC傳送數據,例如,可以每小時上報每個線路組的業務測量。報告的格式是CSV文件。

      12.2.1 電路組業務測量

      每個業務組所收集的測量數據可以周期性的傳送到RDC上。這些測量數據可以在每個時間間隔超期后,進行復位。

      12.2.2 呼出路由業務測量


      每個業務組所收集的呼出路由測量數據可以周期性的傳送到RDC上。這些測量數據可以在每個時間間隔超期后,進行復位。

     12.3 RDC文件格式

      該部分說明了從轉換器傳到遠程數據中心的記錄數據的文件的格式。如實例所示,記錄數據的格式是CSV(冒號分隔變量)文本文件格式。

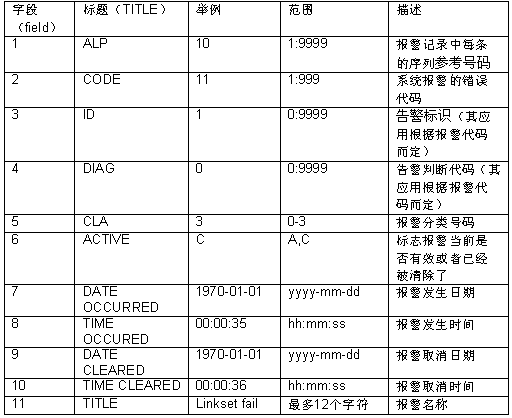

      12.3.1 報警記錄文件格式:

    10,11,1,0,3,A,1970-01-01,00:00:35,,,Linkset fail
    11,9,1,0,2,A,1970-01-01,00:00:35,,,C7 link fail
    2,44,1,3,2,C,1970-01-01,00:00:28,1970-01-01,00:00:36,CR send fail
    11,9,1,0,2,C,1970-01-01,00:00:35,1970-01-01,00:00:36,C7 link fail
    10,11,1,0,3,C,1970-01-01,00:00:35,1970-01-01,00:00:36,Linkset fail

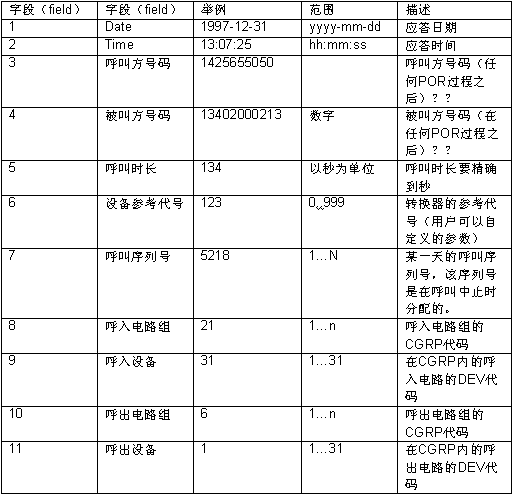

      12.3.2 帳單文件格式:

    1997-12-31,13:07:25,1425655050,13402000213,134,123,5218,21,31,6,1
    1997-12-31,13:07:50,1234123456,13403008000,130,123,5219,21,30,16,20
    1997-12-31,13:08:05,1425655050,13402000213,137,123,5220,22,21,7,1
    1997-12-31,13:06:23,1234123456,13403008000,2612,123,5221,2,15,7,6

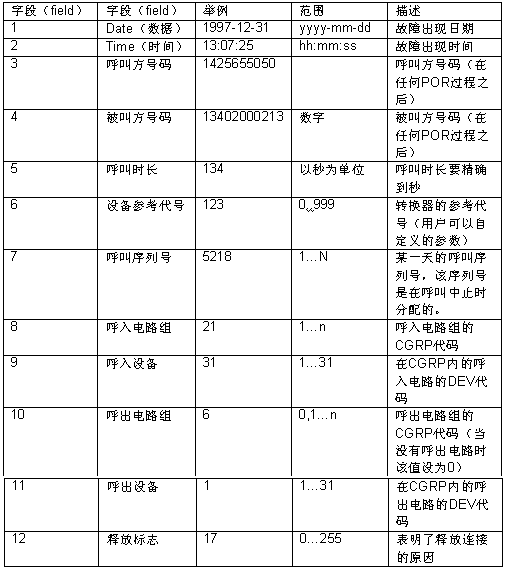

      12.3.3 呼叫失敗文件格式:

    1997-12-31,13:07:25,1425655050,13402000213,134,123,5218,21,31,6,1,1
    1997-12-31,13:07:50,1234123456,13403008000,130,123,5219,21,30,16,20,34
    1997-12-31,13:08:05,1425655050,13402000213,137,123,5220,22,21,0,0,134

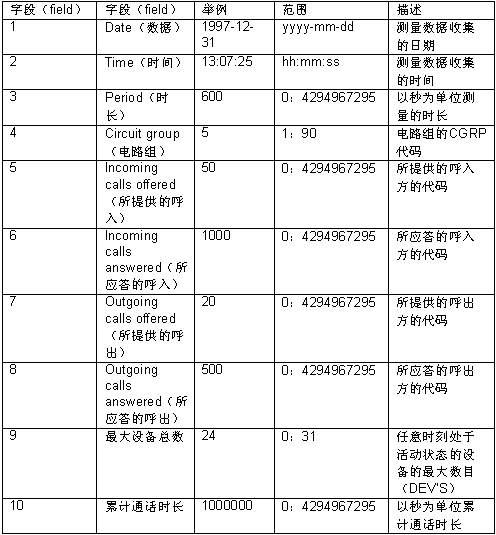

      12.3.4 電路組文件格式:

    1997-12-31,13:07:25,600,5,50,1000,20,500,24,1000000
    1998-01-01,01:01:00,86400,90,5000,1000,1000,1000,30,20000000
    1997-11-22,19:07:38,3600,1,0,0,0,0,0,0

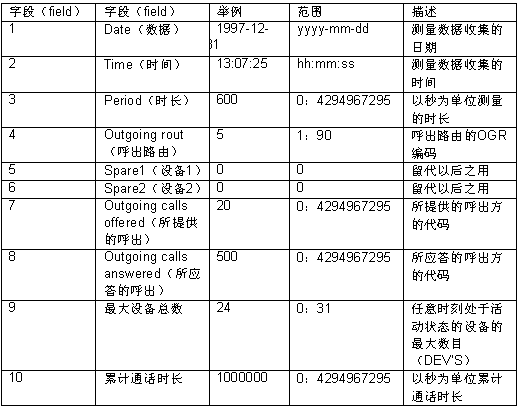

      12.3.5 呼出路由文件格式

    1997-12-31,13:07:25,600,5,0,0,20,500,24,1000000
    1998-01-01,01:01:00,86400,32,0,0,5000,1000,30,20000000
    1997-11-22,19:07:38,3600,1,0,0,0,0,0,0
