    DSC110/DSC210信令轉換器
    (四)




    7.20 維護

      7.20.1 維護阻斷初始化

      7.20.2 維護阻斷中止

      7.20.3 維護抑制初始化

      7.20.4 維護抑制中止

      7.20.5 維護復位電路初始化

      7.20.6 維護重啟系統初始化

    7.21 測量

      7.21.1 測量電路組打印

      7.21.2 測量呼出路由打印

     7.22 遠程數據中心

      7.22.1 遠程數據中心連續數據初始化

      7.22.2 遠程數據中心中止連續數據

      7.22.3 遠程數據中心打印連續數據

      7.22.4 遠程數據中心連續記錄初始化

      7.22.5 遠程數據中心改變連續記錄

      7.22.6 遠程數據中心中止連續記錄

      7.22.7 遠程數據中心打印連續記錄

      7.22.8 遠程數據中心周期數據初始化

      7.22.9 遠程數據中心中止周期數據

      7.22.10 遠程數據中心打印周期數據

      7.22.11 遠程數據中心周期報告初始化

      7.22.12 遠程數據中心改變周期報告

      7.22.13 遠程數據中心中止周期報告

      7.22.14 遠程數據中心打印周期報告

     7.23 路由

      7.23.1 路由數字分析初始化

      7.23.2 路由改變數字分析

      7.23.3 路由中止數字分析

      7.23.4 路由打印數字分析

      7.23.5 路由搜索序列初始化

      7.23.6 路由中止搜索序列

      7.23.7 路由打印搜索序列

      7.23.8 路由呼出路由初始化

      7.23.9 路由改變呼出路由

      7.23.10路由中止呼出路由

      7.23.11 路由打印呼出路由

      7.23.12 路由發起點初始化

      7.23.13 路由改變發起點

      7.23.14 路由中止發起點

      7.23.15 路由打印發起點

     7.24 狀態

      7.24.1 狀態接入連接打印

      7.24.2 狀態板卡打印

      7.24.3 狀態電路組打印

      7.24.4 狀態C7連接打印

      7.24.5 狀態設備打印

      7.24.6 狀態PCM打印

      7.24.7 狀態遠程數據中心打印

      7.24.8 狀態語音資源打印

    維 護

     8.1 ESD警告

      本設備含有靜電敏感設備(ESD)。在維護時應將腕帶系在設備各側的接地的10mm直徑陽性接線柱上。

     8.2錯誤診斷

      轉換器可以識別并記錄多種錯誤和事件。在大多數情況下,這些錯誤項足以識別出錯部件。

     8.3維護程序-DSC210

      8.3.1 概述

      從機箱上取下機蓋后,將轉換器沿槽滑動取出。這是大多數維護和檢修程序的必經的步驟。
      當找出一個錯誤模塊時,將它從設備上取下并替換一個相同的模塊。轉換器會(huì )自動配置替換模塊上的軟件。
      如果內存卡需要替換,配置數據會(huì )丟失,所以需對設備重新配置。如果以前存過配置數據,可以直接從磁盤下載。
      在安裝到設備之前,CS6的任何替代選項連接和開關裝置必須與本手冊中所列項進行驗證,才能正確使用CPU卡的裝置。

      8.3.2 維護程序中的設備維修

      維修前必須先關掉設備,并與電源隔離。設備前面板到安裝架的保護螺絲必須拆下并放置一邊,當維護操作完成后重新裝上。
      單元應從機箱中沿槽滑動取出。
      旋松蓋上的7個螺絲(但是不要取下來),推動蓋子向后滑,直到螺絲頭正好對著每個安裝點處的狹槽上的卸載孔。向上推動并拿下蓋子。
      當替換電路板時,腕帶必須連接設備的接地柱或合適的接地點。執行維護程序時,工作人員必須帶腕帶。
      替換板從一處移動到另一處時必須放置于防靜電包中。板子在安裝以前應一直放在防靜電包中,并且在無靜電環境中開包,同時必須佩戴腕帶和使用防靜電護墊。如果非無靜電環境,任何操作下板子應始終置于防靜電袋中。
      替換后要重新裝上機箱蓋,旋緊保護螺絲。并將設備板推回到裝配架中,將裝配架放回原位。

      8.3.3替換CS6型的信令處理器

      CS6信令卡裝在板子的5……20號位上。每個板位在前面板橫向列出,并標在單元的后部。在拆下板子之前,必須先將連到兩個PCM接口上的所有連接斷開,注意每個連接器上連的是哪根電纜。
      拔下板頭部的26路帶狀電纜頭。該板和帶狀電纜端之間的每個電纜頭都要除下,拉住與接頭相連的帶狀電纜,輕輕向上拔,除下電纜頭。不要用力太大,以防連接器受損。
      除下后部支架上的固定螺絲,放在一邊。現在可以從機箱上除下出錯的板子了。
      打開替換板的包裝,將它的電路連接與本手冊中所列相驗證,并將地址開關撥到選中板位的正確位置。設置正確后,可以將板子插入機箱中正確位置并旋上后板的保護螺絲。帶狀電纜頭應在連接器模塊的上部,輕輕向下使勁并插緊電纜頭。將PCM接口連接器重新裝在卡的后部。

      8.3.4 替換中央處理器板

      CPU卡在板的3號位。如果有終端連接到卡后部的串口上,則首先除下這個連接。
      在除下出錯板之前,首先除下卡頂部邊緣連接器模塊上連接的10路帶狀頭。
      從機箱中抽出出錯板,并打開替換板的包裝。本板上的所有連接都是廠家定好的,不要改動。
      將新的CPU板插入設備,裝上后板的保護螺絲。注意CPU板一定要用同型號的板來替換。
      在換了新的CPU板之后,必須要配置轉換器(使用存儲有導出配置數據的磁盤,詳情請參見第6節)。

      8.3.5替換內存卡

      將后板上的螺絲拆下,將卡從轉換器中取出。
    在轉換器中插入替換卡,重新裝上后板上的螺絲,注意一定要用同一型號的卡來替換。
      裝入新的內存卡之后,必須要裝載現有版本的操作軟件(詳情請參見第6節)。

      8.3.6 替換告警卡

      告警卡裝在板的1號位。
      在除去出錯板之前,應該先從單元后部拆下告警端口連接器。按下卡子,彈出卡后沿處的兩個帶狀連接器。不要過分用力,否則會(huì )損壞連接器。
      除下后板的保護螺絲,將出錯板抽出。將替換板包裝打開,并插入單元。將兩個帶狀電纜接頭連到與原先出錯板相同的位置上。在單元后部連上告警端口連接器。

      8.3.7 替換以太網卡

      以太網卡在第2板位。
      除去出錯板之前,要將單元后部的以太連接器除下。
      拆下后板的保護螺絲,將出錯板抽出。打開替換板的包裝并插入單元。將以太網連接器重新連到單元后部。

      8.3.8 替換風扇

      風扇是固定在風扇支架上的,這個支架很容易從機箱上拆下,以更換壞了的風扇。風扇支架以三個機箱底部的鉆孔螺絲和兩個卡頂部的引導支撐架(上有板位編號的示意圖)上的平底螺絲固定。
      拆下這些螺絲后,向上提起風扇支架,直到支架底部與電源單元(PSU)分離。這時電源告警連接器(灰/黑電纜)和風扇供電連接器(橙/黑電纜)應當從風扇2底下的小電路板上拆下。連接導這個電路板的帶狀電纜和電路板是一個整體,必須從告警卡后端的下面的連接器上彈開卡子除下。可能需要從機箱中抽出告警卡才能碰到這個連接器。當帶狀電纜拆下后,從卡的引導支撐架抽出,將風扇支架完全從機箱取出。
      拆下四角的螺絲,每個風扇都可從風扇支架上拆下,同時也可拆下風扇上保護手指的網。每一風扇都有一電源和告警連接,可以從IFC部件上拔下插口。風扇2的下面的插銷同時也將IFC部件固定到支架上。
      底部的兩個螺絲將風扇1和風扇2固定到一起,底部左邊固定風扇3的螺絲比其它固定風扇的螺絲短,在裝配時不要將它們搞混。每一風扇都將連接到IFC部件上,在風扇重新安裝到機箱之前,將連線理整齊,將電纜打結,這是很必要的。
      重新安裝風扇支架的過程與拆卸正好相反,記得安好支架后要在上面安裝電源告警和風扇電源連接器。

      8.3.9 替換PSU

      PSU位于單元的前部,并被機箱底部的4顆螺絲所固定。
      首先要將連接PSU與系統其它部分的電纜拆除。有兩個"鍬型連接點端"和一個"螺絲型連接端"連接器模塊,它們的固定螺絲可以通過PSU蓋的一條縫而觸及。這些連接器上所有電纜都應拆除,電纜位置在圖8-1中詳述。將4個固定螺絲除下,將PSU從機箱中抽出。
      安裝一個新的PSU單元是上述的反過程,注意要將電纜安在正確的位置。

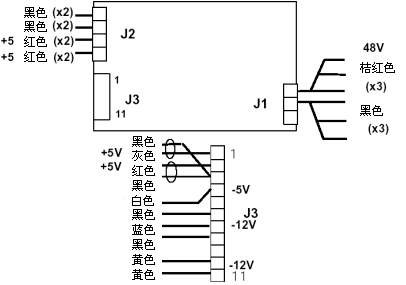

    圖8-1 電源配線示意圖

      8.3.10 替換軟盤驅動器

      軟盤驅動器位于單元前部的右邊。在替換之前,前要將電源連接和帶狀電纜頭拆去。輕輕用力拔連接電纜頭的帶狀電纜,使它從驅動器單元上脫離。不要過分用力一面損傷電纜和連接器。
      將機箱下部的4個固定磁盤驅動器裝配盤的螺絲拆除,并將驅動器和它的裝配盤從機箱內部取出。將裝配盤側的4個螺絲拆下,磁盤驅動器單元和它的裝配架就分離開了。
      安裝一個新的磁盤驅動器是上述過程的反過程。
