■ 綜 述
1.1 概述
DSC110和DSC210高級信令轉換器提供了網絡(luò )信令協議與接入信令協議之間的轉換。在網絡(luò )側可支持多種7號信令系統（SS7）協議，在接入側可支持多種DSS1和DPNSS協議。
轉換器有兩種機箱形式：DSC110和DSC210。DSC110最多支持2塊信令卡，而DSC210最多支持16塊，可以使系統升級到更大規模。兩種轉換器單元的操作和應用接口都是相同的。一般情況下用DSC210指代這兩種單元。
1.1.1信令模式
轉換器有兩種基本操作模式：純信令模式和語音與信令模式。
在純信令模式下，轉換器只處理信令通道。語音通道不經過轉換器。這種模式可以在單機箱時達到最大密度的狀態，（以SS7到ISDN的轉換為例）支持30路接入側信令連接，且每一通道映射到SS7側相應通道。在純信令模式下轉換器并不選路，而是以固定的一對一映射的形式將接入側線路映射到SS7線路上。
在語音與信令模式下，語音線路也通過轉換器。這種模式并不允許高密度的信令連接，但是允許轉換器對語音線路的完全控制。這意味著轉換器可以基于呼叫，從而選擇某一呼叫的呼出路由。當接入側線路多而SS7側線路少時，轉換器可以提供集中的功能。轉換器根據對被叫方號碼的數字分析而動態選路，選路不成功則重試。
可以在轉換器中同時混合使用純信令模式和語音與信令模式。
1.1.2 連通性
信令（以及語音）可以用符合G.703的平衡或非平衡的2048kbit/sec(E1)連到轉換器上，或使用符合G.733的1544kbit/sec（T1）的平衡連接。一個完全擴展的轉換器包含16塊信令卡，每一信令卡有2個E1/T1端口，總共有32個端口。
每一端口的任一通道都可在轉換器內無阻塞地物理連接到32個端口中任意端口的任意通道上或者內部的信令處理器上。
1.1.3用戶界面
DSC210為配置和管理提供了連續的端口和telnet連接。所有端口提供相同的功能和操作，使用的是符合CCITT建議的基于文本的MML（人機語言）命令。
連續的端口使得用戶可以配置轉換器使其工作，之后還可以改動配置。用戶可以讀到不同信令實體的當前狀態，并可看到當前活動的告警以及告警事件的歷史記錄。
轉換器的告警指示燈在前面板上，告警繼電器連到集成管理系統上。
1.1.4 配置和程序存儲
所有的配置信息存儲于非易失性存儲器中，并可隨意導入軟盤形成備份，或者重新載入以前的配置。
所有的程序都存儲在非易失性存儲器中。在軟盤驅動器中插入新軟件而升級操作軟件。在軟件升級之后，轉換器仍自動使用保存的配置，所以無需重新輸入配置參數。
1.2功能概述
1.2.1 SS7信令
轉換器支持最多16個SS7信令連接到8個電路連接上。這使得轉換器最多可連接8個別種的信令點。當一個電路連接上有兩個信令連接時，轉換器就會(huì )進入支持負載分擔狀態并且該狀態符合ITU－T
Q.704的全轉換和轉回進程。
轉換器支持符合ITU建議Q.700 ……Q.704和Q.707的消息傳輸部分（MTP）以及符合ANSI T1.111的ANSI操作。
如果需要的話，獨立的信令卡上連接轉置的每一信令連接都可被中止，以提供額外的適應性。
轉換器現在可支持以下的用戶方變量：
ETSI ISUP Version 2
Q.767 ISUP
ANSI ISUP
NUP(英聯邦國家的用戶)
UK ISUP
澳大利亞互連ISUP
新西蘭互連ISUP（2變量）
日本TTC ISUP
藍皮書TUP
中國TUP
SSUTR2（法國TUP）
1.2.2接入信令
在接入側，轉換器最多支持30個接入側信令連接。信令卡實現了第二和第三層的接入側信令協議。接入側呼叫控制在中央處理器中實現。
現在轉換器可以支持以下接入信令：
ETSI 歐洲 ISDN（網絡(luò )側）
ETSI 歐洲ISDN（用戶側）
北美ISDN（網絡(luò )側）
北美ISDN（用戶側）
ETSI QSIG
DPNSS
1.2.3信令轉換
信令轉換器的轉換過程在中央處理器卡內進行。信令轉換的功能是從SS7側的用戶方和接入側的ISDN/DPNSS呼叫控制模塊獲得消息。不論信令消息是將傳送給用戶方模塊還是ISDN/DPNSS呼叫控制模塊，之前必須要實現必要的轉換，同時要選出合適的呼出路徑，并且對語音通道進行控制。
1.2.4配置模塊
配置的基本單元是電路組。接收側的信令連接的所有配置線路（或設備）都被集成到一個電路組中。在SS7側的分組也集成在電路組中但每組不超過32個連接。E1/T1端口上，經常（但非一定）會(huì )有一個電路組包含所有語音話路的情況。
當一個呼叫到達轉換器時，如何處理該呼叫，取決于初始點的配置數據。每一電路組都會(huì )分得一個的初始點（盡管一個初始點可能用于多個電路組）。初始點數據包括幾種參數，使得以下成為可能：增減呼叫和被叫方號碼的數字、指定用于尋找（動態）路由的數字分析索引或者當不需要路由時（如在純信令模式下）指定缺省呼出路由。
數字分析索引用于選擇合適的呼出路由。這條路由是根據包含于被叫方號碼的所播數字選出的幾條路由之一。
呼出路由可能有一個相關的下一路由。如果當第一呼出路由上所有的設備均不可達，或當得知下一級交換存在問題時，如使用下一路由會(huì )到一個不同的目的地。由于下一路由只與本身相關，所以可以形成一條路由鏈從而找到通往目的地的最好路由。
呼出路由還包括其它參數，并允許修改被叫方和呼叫方的號碼，還有一種搜索模式，此模式控制用于選擇呼出線路的算法。
最后要說明的是，選擇呼出的電路組時還要用到與呼出路由相關的搜索順序。
如上所述，轉換器為從呼入線路到最終呼出線路的路由提供了相當多的靈活性，當網絡(luò )出問題或堵塞時能夠使用替代路由。
1.2.5交叉連接
轉換器允許用戶在一個PCM端口的呼入時隙和任一PCM端口的呼出時隙之間建立交叉連接（半永久連接）。這種連接既可以是單工的，也可以是雙工的。
1.2.6監控
轉換器通過將信令副本置于一個空閑的PCM端口而允許用戶監視接入側和網絡(luò )側的信令連接，協議分析器仍然連接到一個PCM端口，使得當信令連接被監控時，用戶可以進行遠端控制。在那個剩余的PCM端口上，每一被監控的信令連接都需要兩個時隙，一個監控發送，一個監控接收。
1.2.7告警日志
轉換器在告警日志中記錄了所有的告警事件。所有告警事件都有一個告警名，并被分為4級，降序排列：
·緊急告警 3級
·實時告警 2級
·一般告警 1級
·不告警 0級
MML命令操作可改變告警事件的級別。
緊急告警激活緊急告警繼電器，而實時告警則會(huì )激活實時告警繼電器。一般告警只出現在告警日志中，而不告警不記入日志。
告警日志最多可記錄200條，每一條詳細記錄了告警級別、告警名、發生時間、狀態（活動或清除）以及清除的時間（如果有的話）。當日志記錄滿了時，若有新告警發生，則按如下順序覆蓋最早的已清除高級別或低級別項或同級別項。
操作者任何時間都可以打開日志，可以刪除已清除的狀態。
1.2.8遠程數據中心
可通過選項使轉換器支持傳輸帳單記錄、呼損記錄、告警報告和以太網的周期檢查信息到遠端--遠程數據中心（RDC）。
可以通過在轉換器上指定IP地址、用戶名和密碼進行配置，以登錄到RDC上。
到RDC的數據傳輸使用文件傳輸協議（FTP）。
帳單記錄、呼損記錄和告警報告幾乎是實時傳送給RDC的，帳單記錄在硬盤中也有備份以備以太網出現故障。檢查報告是基于周期的。
1.2.9提示語
通過選項，無需增加額外的設備，就可使轉換器播放事先存儲的WAV格式的聲音文件。這些提示語（ANNC）是從遠程數據中心下載的。
為了播放這些提示語，轉換器需要有語音資源（VRS）。語音資源可以配置在任意不參與信令處理的信令卡上。基于每一呼出路由，提示語可被路由或播放。
■ 說明--DSC110
2.1 電氣指標
2.1.1 電源（直流）
| |
電壓 |
直流46V~56V（通常是48V） |
| |
功率 |
全負荷下50W |
| |
電流 |
最大4安培 |
2.1.2 電源（交流）
| |
電壓 |
可選
100V－120V 直流（一般是110V）
200V－240V 直流（一般是220V） |
| |
頻率 |
50/60Hz |
| |
功率 |
50W（全負荷） |
2.1.3PCM接口
| |
數據速率 |
2048kbit/s |
| |
接頭 |
75歐姆BNC接頭（非平衡）
120歐姆RJ45（平衡） |
| |
脈沖形狀 |
CCITT G.703 |
| |
幀類型 |
CCITT G.732 |
2.1.4串行端口
| |
接頭 |
9針D型陽性接頭 |
| |
流控制 |
XON/XOFF |
| |
數據比特 |
7到8位，用戶可配置 |
| |
奇偶性 |
奇、偶或無，用戶可配置 |
| |
停止比特 |
1到2位，用戶可配置 |
| |
波特率 |
300，600，1200，2400，4800，9600或19200bits/s，
用戶可配置 |
2.1.5 告警輸出
| |
告警類型 |
兩個繼電器在正常（無告警）狀態下是通電的。當檢測到告警或電壓過低時，繼電器斷開 |
| |
告警名稱 |
緊急告警、實時告警 |
| |
觸點 |
單觸點，狀態改變前觸發，電壓觸發 |
| |
觸點速率 |
60V DC 0.5安培 |
| |
接頭 |
15針D型插槽 |
2.1.6 燈光指示
| |
電源 |

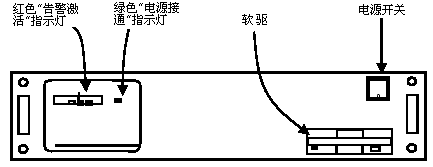

前面板上的綠色燈標志電源打開。 |
| |
告警 |
前面板上3個紅色燈分別標志信令告警、PCM告警和系統告警。 |
| |
磁盤驅動器 |
驅動器盒上的燈亮表示運行中正在訪問軟盤。 |
2.1.7 以太網接口
| |
接頭 |
BNC/RJ45(自動檢測) |
| |
數據速率 |
10Mbit/s |
2.2 物理尺寸
| |
厚度 |
87mm |
| |
長度 |
430mm |
| |
寬度 |
432mm |
| |
重量 |
12kg（全部組裝） |
2.3 信令容量
| |
SS7側： |
4個信令連接和4個電路連接。每一電路連接最多有兩個連接。 |
| |
接入側： |
最多4個連接。 |
2.4 環境要求
| |
運行溫度： |
10°C～45°C |
| |
存放溫度： |
－20°C～80°C |
| |
濕度： |
20%～80%，不可冷凝 |
| |
振動： |
1.5G（5Hz到2KHz） |
| |
注意： |
不包括軟盤的操作，因為軟盤驅動器不在一般操作要求之列。 |
■ 說明--DSC210
3.1 電氣指標
3.1.1 電源
| |
電壓 |
直流46V~56V（通常是48V） |
| |
功率 |
全負荷下200W |
| |
電流 |
最大4安培 |
| |
保險絲類型 |
8A HRC （位于單元的后部） |
3.1.2 PCM接口
| |
數據速率 |
2048kbit/s |
| |
接頭 |
75歐姆BNC接頭（非平衡）
120歐姆RJ45（平衡） |
| |
脈沖形狀 |
CCITT G.703 |
| |
幀類型 |
CCITT G.732 |
3.1.3串行端口
| |
接頭 |
9針D型陽性接頭 |
| |
流控制 |
XON/XOFF |
| |
數據比特 |
7到8位，用戶可配置 |
| |
奇偶性 |
奇、偶或無，用戶可配置 |
| |
停止比特 |
1到2位，用戶可配置 |
| |
波特率 |
300，600，1200，2400，4800，9600或19200bits/s，用戶可配置。 |
3.1.4 告警輸出
| |
告警類型： |
兩個繼電器在正常（無告警）狀態下是通電的。當檢測到告警或電壓過低時，繼電器斷開 |
| |
告警名稱： |
緊急告警、提示告警 |
| |
觸點： |
單觸點，狀態改變前觸發，電壓觸發 |
| |
觸點速率： |
60V DC 0.5安培 |
| |
接頭： |
15針D型插槽 |
3.1.5 燈光指示
| |
電源： |
前面板上的綠色燈標志電源打開 |
| |
告警： |
前面板上3個紅色燈分別標志信令告警、PCM告警和系統告警 |
| |
磁盤驅動器： |
驅動器盒上的燈亮表示運行中正在訪問軟盤 |
3.1.6 以太網接口
| |
接頭： |
BNC/RJ45(自動檢測) |
| |
數據速率： |
10Mbit/s |
3.2物理尺寸
| |
厚度： |
177mm |
| |
長度： |
600mm |
| |
寬度： |
432mm（機箱） |
| |
重量： |
26kg（全部組裝） |
3.3信令容量
| |
SS7側： |
最多8個電路連接有16個信令連接。每一電路連接最多有兩個信令連接 |
| |
接入側： |
最多30個信令連接 |
3.4 環境要求
| |
運行溫度： |
10°C～45°C |
| |
存放溫度： |
－20°C～80°C |
| |
濕度： |
20%～80%，不可冷凝 |
| |
振動： |
1.5G（5Hz到2KHz） |
| |
注意： |
不包括軟盤的操作，因為軟盤驅動器不在一般操作要求之列 |
■ 技術描述
4.1 機械特性－DSC110

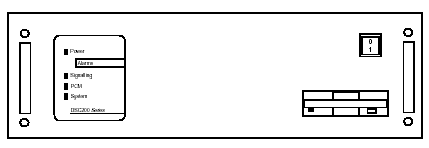

DSC110適用于19英寸安裝支架，同時提供了從頂到底的滑槽以方便維護。這種型號并沒有提供側面的插槽。所有的電纜連接都在設備的后部，這一點在第5章進行了說明。
DSC110需要和擴展電纜架一起使用。該電纜架連接在19英寸支架的后部和轉換器之間。該支架在轉換器沿其滑槽前后移動的過程中，可以適度的伸展和收縮，所有的電纜都應該連接到這個支架上面。

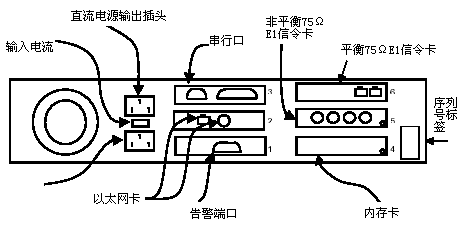

該設備底座有6個插板位置，每個插卡都在下表中詳細說明了其位置。每一個標識板卡位置的數字都標在轉換器的后板位置。
4.2 機械特性－DSC210
DSC210適用于19英寸安裝支架，同時提供了從頂到底的滑槽以方便維護。這種型號并沒有提供側面的插槽。所有的電纜連接都在設備的后部，這一點在第5章進行了說明。
DSC210需要和擴展電纜架一起使用。該電纜架連接在19英寸支架的后部和轉換器之間。該支架在轉換器沿其滑槽前后移動的過程中，可以適度的伸展和收縮，因此所有的電纜都應該連接到這個支架上面。

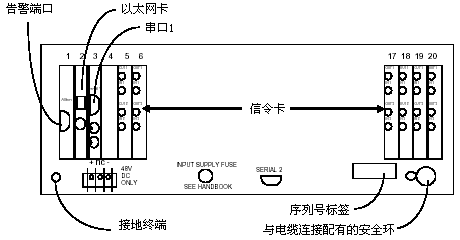

該設備底座有20個插板的位置，每個插卡都在下表中詳細說明了其位置。每一個標識板卡位置的數字都沿著插卡槽的前端標注，在轉換器的后板也有標注。
4.3 電氣特性
轉換器包括一個機箱和下列這些插卡：
·中央處理器卡
·內存卡
·信令處理器卡CS6
·報警卡
·網卡
4.3.1 DSC110的機箱和電源

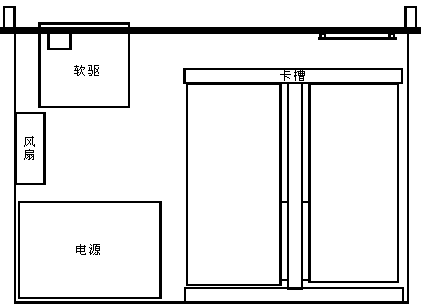

DSC110由若干水平插在卡槽兩側的板卡構成，卡槽固定在機箱的底部的后側。冷卻扇、硬盤、電源、軟盤驅動器和前端面板顯示卡都固定在機箱上。
電源按照轉換器電路的要求，將標稱值-48V的直流電源或者可轉換的110/230V交流電影轉換為穩定的＋5V、＋12V、－5V以及－12V直流電源。通過前控制面板的開關可以控制該電源的接通與關閉。
軟盤驅動器安裝在該設備的前端，可以運用格式化為1.44M的標準DOS格式的3寸盤來進行驅動。當對軟盤驅動器進行訪問的時候，前端控制面板的磁盤驅動器指示燈亮。軟盤驅動器一是用來給轉換器裝載新的軟件，二是用來存儲備份的配置數據。
轉換器可以通過機箱內的風扇冷卻。電源內部也有一個風扇，同樣可以起到冷卻的作用。
4.3.2 DSC210的機箱和電源

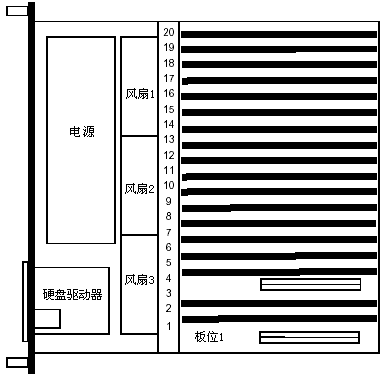

DSC210機箱包括具有20個插槽的無源主板，同時還有一個電源模塊、軟盤驅動器、風扇電源分配器、錯誤檢測模塊和一個前面板顯示卡。
電源按照DSC210電路的要求，將標稱值-48V的直流電源轉換為穩定的＋5V、＋12V、－5V以及－12V直流電源。通過前控制面板的開關可以控制該電源的接通與關閉。
軟盤驅動器安裝在該設備的前端，可以運用格式化為1.44M的標準DOS格式的3寸盤來進行驅動。當對軟盤驅動器進行訪問的時候，前端控制面板的磁盤驅動器指示燈亮。軟盤驅動器一是用來給轉換器裝載新的軟件，二是用來存儲備份的配置數據。
轉換器有三個風扇，這些風扇由－48V直流電源進行直接驅動。位于電扇支架下方的一個小的電路板為三個電扇中的每一個提供電力驅動，風扇錯誤檢測系統可以自動在警告日志中記錄風扇出錯的原因。
4.3.3 中央處理器卡
中央處理器卡是為轉換器的主要操作軟件提供運行環境的單板機。這里面包括了連接到兩個串行端口的電學接口以及一個軟驅。
在該處理器中運行了配置和管理軟件、信令轉換軟件。底層協議軟件運行在單獨的信令卡上。
在機器初次接通電源或者系統重啟的時候，中央處理器卡就把操作代碼和配置數據下載到每一個信令處理器卡中去，并且利用現有的配置數據對各單元進行配置。
目前所應用的CPU有兩種不同的版本。KE18卡只是用在DSC210硬件的第一版中，而KE30卡是一種性能較高的板卡，它運用在DSC210硬件的第二個版本以及DSC110上。要注意根據情況正確使用備用部件。
4.3.4 內存卡
轉換器操作軟件存儲在內存卡的閃存中。操作軟件中包含了操作系統和操作程序，這些程序中包括了信令轉換功能以及每一個信令處理卡的操作代碼。除操作系統必須保持穩定之外，其他的所有操作軟件都需要進行升級工作。
目前應用的有兩種不同版本的內存卡。KE17卡用于和KE18CPU連接，而KE37卡用于和KE30CPU連接。
4.3.5 信令卡CS6
無論是網絡(luò )側的（SS7）信令卡還是接入側的Q.931信令卡，都是依照著CS6型號的板卡設計的。CS6板卡利用BNC連接頭或者RJ45連接頭，提供了兩個E1
2048kbit/s或者兩個T1 1544kbit/sPCM線接口。
每一個信令卡都包含了信令處理器，它可以處理總共2個信令連接或者語音源。信令卡利用共享內存與中央處理器通信，這些共享內存在中央處理器的內存映射中有所標志。
每一個PCM的時隙都是根據PCM高速通路的內部板卡確定的（routed to an inter-card PCM
highway），該高速通路就是一條連接在所有信令卡頂部的帶狀電纜。這條PCM高速通路是用來連接每個信令卡上的數字交叉連接開關，從而使得任何PCM時隙都能夠到達轉換器中任意一個信令源，或者能夠到達該轉換器內其他任意一個PCM端口。PCM高速通路的內部板卡既可以用于語言連接又可以用于信令連接。
系統中每一個PCM端口都能夠作為一個潛在的時鐘源，并且被指定一個相對的優先級。具有最高優先級的PCM端口如果在當前時刻包含有效的PCM信號，那么就可以被用于作為該轉換器的同步參考點。從該轉換器的所有其他輸出端的輸出信號都需要和該參考源同步。一旦目前的同步源失效，那么轉換器就會(huì )選擇優先級低一級的輸入源作為同步源。如果沒有一個輸入端包含有效的PCM信號，那么轉換器就會(huì )啟用本地產生的時鐘參考源作為同步源。
PCM狀態的改變通過CS6板卡傳送到中央處理器卡中，同時系統報警日志會(huì )記錄下相應的報警信息。
4.3.6 報警卡
報警卡在轉換器中起監督的作用。它包含了告警繼電器以及前面板LED驅動電路，該電路可以將報警信息傳遞給用戶。同時它還包括了電源輸出的監控電路、風扇失效檢測電路以及溫度傳感器。
報警卡和報警中繼器的連接是通過安裝在報警卡后部的15路D型插座實現的。一共有兩個繼電器，一個是實時告警，另一個是緊急告警。一旦電源出現故障，兩個報警器全部進入報警狀態。
風扇失效檢測電路、溫度檢測電路以及電源輸出控制電路都用來檢測系統的故障，一旦檢測到故障則立刻向中央處理器進行匯報。這些故障通過報警日志以及前控制面板的指示燈通知用戶。
4.3.7 網卡
利用網卡可以使以太網連接到轉換器上。網卡的作用有二：一是為從遠程終端對轉換器進行配置提供了遠程登陸的MML接口，二是允許將本地數據傳送到遠程數據中心。
■ 安 裝
5.1 拆包和安裝
在進行安裝之前，需要先拆卸設備的包裝，檢查設備是否有損傷。如果發現有設備的損傷或者缺少硬件，請立即通知運送員和DataKinetics。
設備必須安裝在合適的19英寸的安裝架中，同時該安裝架應具有充足的額外空間，使冷卻扇能夠正常工作。
對于DSC110來說，空氣從設備的左側進入，從右側吐出。對于DSC210來說空氣則從機箱的兩側進入設備，而從后部面板的上端吐出。
建議用戶將設備的機箱安裝在舉例地面至少500mm以上，同時不要高于地面1400mm。這是為了使設備的底部有一定的自由空間，同時也能夠使用戶觸及到設備的頂部。
所有的電力連接線都在設備的后部。
5.2 電源布線
如果不想讓轉換器受到電磁干擾（EMI），將設備的機箱連接到大地是十分重要的。在機箱的后部有一個接地柱，必須將它和系統的接地點相連。利用接地監測器測量機箱與系統接地點之間的電阻，此電阻不應該超過0.03歐姆。
5.2.1 DSC110電源布線（直流電源）
DSC110直流電源的連接是依靠安裝在該設備后部的雙端螺絲連接器實現的。頂端的連接點是正極（＋），底端的連接點是負極（－），這從機箱的后部可以看到。在接地點和電源輸入端之間沒有內部的連線，每一個連接點都要接地，以滿足系統的需要。
電源具有一個內部的保險絲，這個保險絲是用戶無法替換的。
5.2.2 DSC110電源布線（交流電源）
該交流電源具有兩個可選擇的電壓，可以通過設備后部的滑動開關進行選擇。這個開關標注230的一端連接了220－240V交流電源，標注115的一端連接了100－120V交流電源。在給系統加電之前必須要將該旋鈕調整到正確的位置上。
DSC110交流電源的連接是依靠機箱后部的一個標準的3管腳IEC電源插頭。這里包含了接地點，該點必須和適當的系統接地點連接。電源輸出端同時也提供了有限制的標稱為230V或者115V交流電源用來連接到附屬設備。該輸出端的容量（功率）標注在了設備的后部。這個端口不能使用。
電源具有一個內部的保險絲，這個保險絲是用戶無法替換的。
5.2.3 DSC210電源布線
DSC210電源的連接是依靠安裝在該轉換器后部的雙端螺絲連接器實現的。首先需要移開終端前面的保護蓋，在將里面的連線連接完畢之后，再將保護蓋蓋上。（注意：三個終端中之后在最外面的兩個可以被使用）。電源的需求在說明書部分具有詳細描述。
在接地點和電源輸入端之間沒有內部的連線，每一個連接點都要接地，以滿足系統的需要。
5.3 告警端口
到告警端口的連接是通過15路D型插座實現的，該插座位于告警卡的后部。下表列出了各個管腳的分配：
5.4 PCM端口
PCM端口的連接方式依靠端口類型的順序而決定。每一個CS6板卡都具有兩個PCM端口，第一個端口在板卡的頂部。
對于非平衡性的操作，所采用的連接器都是75歐姆BNC同軸連接器。每一個PCM端口都采用了兩個這樣的連接器，這里轉換器的輸出都是在板卡的上部。輸出端的屏蔽連接都連到了轉換器的接地點，而輸入連接器的屏蔽連接則懸空。
對于平衡的操作模式，所采用的連接器是RJ45連接器，其管腳如下表。注意，一號管腳位于所有管腳的最低端。
5.5 串行端口
與兩個串行端口的連接都采用了安裝了機箱上的9路D型插座，其中一個位于轉換器的底部附近，另外一個則位于CPU的后部。管腳的分配如下表所示：
5.6 以太網端口
在轉換器中提供了兩個操作以太網卡的端口。這兩個端口可以采用標準的RJ45插座，或者50歐姆同軸BNC連接器進行連接。
■ 硬件配置
6.1 信令卡開關配置
該轉換器可以使用多種CS6信令卡，每一種板卡在卡的上部都有一個8段的開關，這些開關用于表明板卡的位置。
板卡位置的設定需要依據系統采用的CPU的型號確定。下表是針對一種中央處理器進行的板卡設定數據。
6.1.1 與KE18CPU連接所采用的CS6開關配置
6.1.2 與KE30CPU連接所采用的CS6開關配置

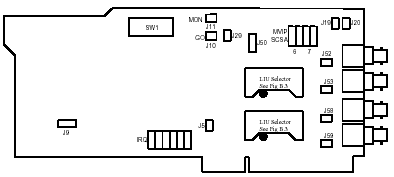

6.2 信令卡硬件設置（BNC版）
6.3 信令卡硬件配置（RJ45版）
6.4 信令卡的E1/T1選擇

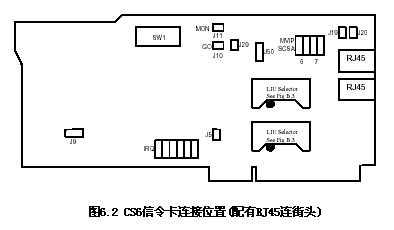

所有的CS6信令卡都裝有 兩個"LIU選擇器"的子插板。這些信令卡可以插入到三種的不同位置，同時還允許選擇不同的導線阻抗。
所有配有BNC連接頭的板卡在E1 75歐姆點都有LIU選擇器，用戶不能夠移動這些選擇器。
所有配有RJ45連接器的板卡在E1 120歐姆處或者T1處裝有LIU選擇器（具體在何處依靠板卡排列位置號碼確定）。用戶可以按照需求將LIU選擇器在E1和T1之間移動。
