callfreee VoIP電話適配器深度評測
2008/06/04
近兩年只要有人提及VoIP這個詞，不管是業內人士還是普通的用戶都避之不及，原因有很多總結起來就兩條：一是VoIP產品需要用戶“網間切換”,二是全世界很多國家都還沒有開放運營VoIP服務。上次看到一篇標題為
“美國ArtJoy發布基于純P2P技術的無服務器網絡(luò )電話方案” 的報道，如果VoIP系統能夠不需要服務器運營，那么不但可以規避運營政策，而且用戶也不用再擔心由于運營商“人間蒸發”而讓VoIP電話機成廢品的問題了。編者借助原廠送評的兩臺callfreee
電話適配器F200，通過深度的評測解開callfreee產品的技術原理之謎。
電話適配器F200
編輯評價：
不需要服務器的VoIP，不改變電話號碼，無需學習使用，真正實現家電化的網絡(luò )電話
送測商家：
ArtJoy International LTD
送測聯系：
021-63410099-8008
產品附件：
電源適配器、電話線、網線、說明書、快速配置

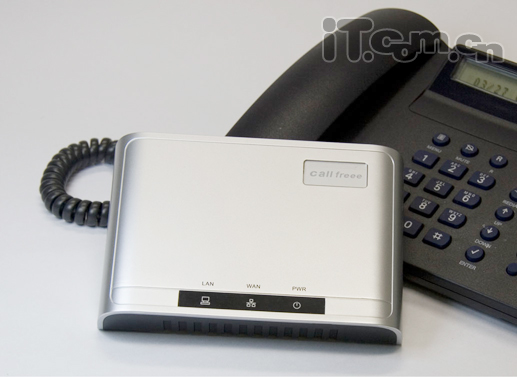

callfreee這款電話適配器F200只發布一款銀色產品，體積為150*100*30mm。產品設計可以?huà)煸趬Ρ谏希部梢云椒旁谧雷由稀?br />
一、安裝設備

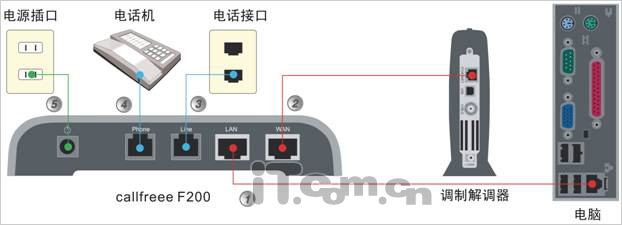

編者的家中使用的是ADSL，為了測試連接調制解調器模式，我把callfreee設備直接和調制解調器相連接。由于長年讓XP自動記錄ADSL密碼，編者已經將ADSL密碼忘記。正擔心的時候，發現隨機說明書中提及了callfreee產品有撥號透傳功能（就是捕獲PPPoE密碼）。打開電腦撥號軟件，撥一次號，設備就記住了PPPoE的用戶名和密碼，以后就不需要再撥號，把callfreee設備當路由器使用就可以了。
感受：安裝和配置非常簡單，如果不記得PPPoE密碼只需要啟動PC里面的撥號軟件撥一次號就完成了。

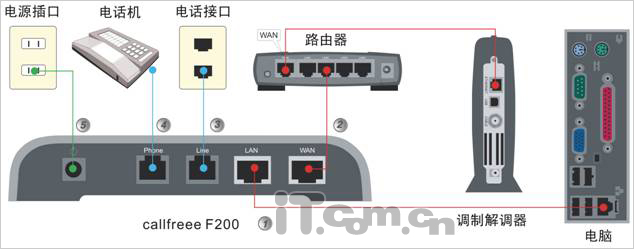

小編同事把另外一臺設備接在路由器后面，這也是家庭里邊使用比較多的情況。這種配置方式需要激活路由器的UPnP，由于同事家路由器的UPnP功能默認是激活狀態，所以沒有花太多功夫，但是如果是默認是關閉狀態，則對普通用戶來說需要花不少時間才能激活。
接線比較簡單，但是接完以后線比較凌亂，如果真的要使用的話一定要想辦法把設備放到桌子底下。
感受：安裝簡單，配置對于專業用戶來說很簡單，但是對于普通用戶登錄路由器配置頁面和開啟UPnP功能需要花一點時間。
二、使用實測

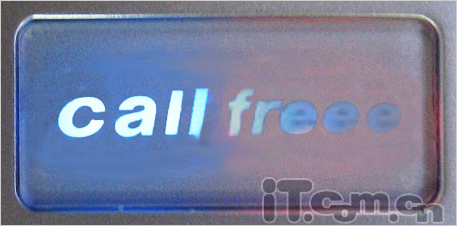

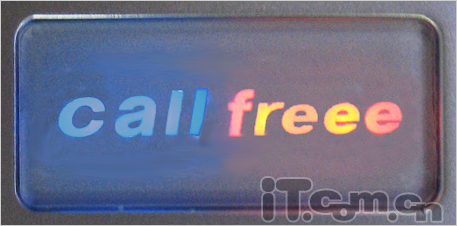

設備上面有一個Logo燈，分為兩種顏色，藍色是“call”，橙黃色是“freee”。摘機以后藍色的“call”亮起藍燈。我嘗試打一個普通電話號碼，“call”燈一直顯示藍色，如果這個時候拔掉Line線，則電話會(huì )斷開。
撥打同事家的電話號碼，同事摘機后雙方就聽到“嘟嘟”兩聲然后聽到有一段《致愛麗絲》的音樂(lè )，這時藍黃燈交替閃爍，應該就是文章中描述的傳輸IP定位信息階段，它是通過何種機制傳輸的目前還不得而知，有機會(huì )向模電方面的專家請教。

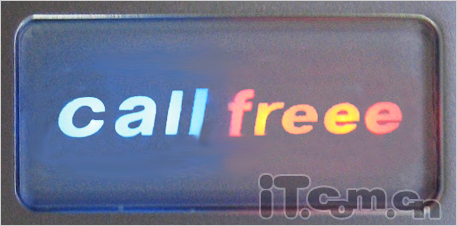

6-7秒鐘之后橙黃色的“freee”燈長亮起來提示用戶進入VoIP階段，這時就可以和對方進行網絡(luò )通話。通話效果很好，語音很清晰
，音量比普通電話大，背景噪音比普通電話小，但是能感覺到一點時延。編者試著在通話過程中把電話Line線拔掉，通話不斷，看來PSTN連接確實已經斷開。
我掛掉電話嘗試再撥打幾次，發現以后撥打幾次的電話都沒有通過PSTN傳IP定位信息的過程，也就是說我花了一分鐘的錢可以和我朋友無限煲電話粥了。最后撥打了離我家1000公里外廠家提供的測試電話，為了省錢我沒有直撥而是加撥了17909但這并不影響建立VoIP的連接，接通后感覺語音質量依然清晰，延遲小和之前的市內電話沒有任何區別。
感受：對方一摘機callfreee設備能智能的感知到我的朋友是否有callfreee設備，用起來看來callfreee不像VoIP的電話適配器，而更像一個電話省錢器。VoIP電話撥通后，感覺聲音清晰，延遲很小，與普通電話無異。智能定位信息記錄，能進一步節省話費。
三、帶寬壓力測試
測試方法：用BT軟件模擬帶寬暫用，在不同的帶寬條件下對比Skype軟件的語音質量。
在測試之前小編了解到一些寬帶網絡(luò )的知識。一般中小型公司內部網絡(luò )由于多人共享1～2Mb的帶寬，而宣稱100Mb的有線通實際是很多人共享的，很難確定個人能夠分配到多少，因此以上兩種帶寬抖動比較大的網絡(luò )都不適合做比較。中國電信提供的ADSL寬帶帶寬比較穩定且大部分家庭客戶使用這種帶寬所以最適合做比較。由于VoIP業務一般占用帶寬不會(huì )太高所以我選擇512Kb
ADSL寬帶來進行比較測試，但是有一點需要注意到是512Kb的ADSL下行速率是512K，而往往上行只有256Kb，由于VoIP使用上下行對稱信道，所以該用戶只能算有256Kb，也就是說如果用P2P下載文件，上行帶寬只有32KB。

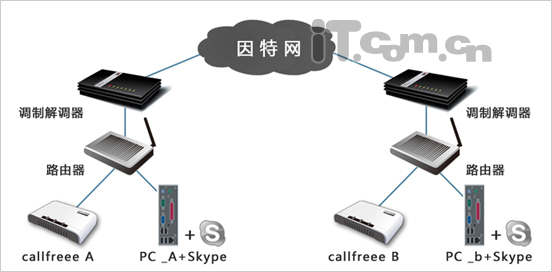

測試網絡(luò )圖：
圖中左半邊和右半邊各連接一條512Kb下行，256Kb上行帶寬的ADSL網絡(luò )，且兩條ADSL在同一個辦公室內以減少外網延時和抖動。以左邊為例進一步說明，把callfreee設備
A和裝有Skype軟件的PC A通過路由器相連接（測試環境中使用nistnet軟件），路由器和調制解調器相連。
下面我們用BT軟件不斷的縮小帶寬，來對比callfreee和Skype兩個產品的不同。
（1）可用帶寬256Kb
首先PC A不運行任何軟件，對比callfreee A與callfreee B通話以及PC A和PC B Skype通話效果，結果是callfreee和Skype沒有明顯區別。callfreee通話時延略微大于Skype，Skype的語音比較低沉，callfreee語音較清脆，可能兩個產品使用的語音編碼和混音技術不同。
（2）可用帶寬128Kb
然后PC A中運行BT下載，上行和下行限制都設置在16KB（128Kb）對比callfreee A與callfreee
B通話以及PC A和PC B Skype通話效果. 這種情況下語音質量已經產生差別了,callfreee聲音質量良好,語音延遲明顯增大但是還不操過1秒,
而Skype已經有些斷續了, 偶爾會(huì )出現破碎音. 不過Skype的延時要比callfreee稍小一些, 這應該是callfreee在延時和語音質量之間做的取舍
（3）帶寬：64Kb
最后PC A中運行BT下載，上行和下行限制都設置在24KB（192Kb）對比callfreee A與callfreee
B通話以及PC A和PC B Skype通話效果. 在這種情況下, 語音質量和256kb帶寬時相比都有下降, 延時也都加大,
特別是Skype的通話中出現了噪音和部分語句丟失的情況, 感覺很難受. callfreee的通話偶爾也有停頓的情況, 但聲音質量還是可以接收的,
通話可以基本順暢的進行下去. 另外必須提到的是, 由于BT下載的侵蝕, skype軟件頻繁斷線, 通話連接也較難建立，而callfreee之間電話建立沒有受到任何影響。
感受：128Kb以上網絡(luò )帶寬環境下, callfreee和Skype通話質量良好, 兩者沒有明顯區別, 差別只是音色上的;
但在帶寬逐漸降低的情況下, callfreee的連接可靠性音質和連續性要優于Skype，但Skype的通話延時要小于callfreee，通話連續性和延時的取舍就由用戶自己決定了。不過在帶寬小于64Kb的時候，Skype已經不能夠再進行正常的語音通話。
四、丟包忍受測試
測試方法：用丟包軟件主動隨機丟包來，在不同丟包率條件下對比Skype軟件的語音質量，主要考察語音質量和時延兩個項目。
測試網絡(luò )拓撲圖和上一節基本相同，只是在在路由器和callfreee/Skype之間加一個安裝Nist Net網絡(luò )模擬軟件，通過設置Nist
Net軟件，可以隨意設定網絡(luò )丟包率。下面我們設置不同的丟包率來測試。
（1）丟包率：10%

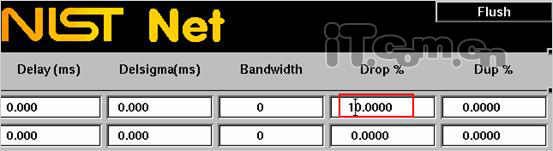

將丟包率設置為10%后, 對比callfreee A與callfreee B通話以及PC A和PC B Skype通話效果.
實測顯示, 10%的丟包率對callfreee和Skype來說都是“小兒科”，和設置丟包率之前相比, 語音質量和時延都沒有受到影響.
（2）丟包率：30%
現在將丟包率設置為30%, Nistnet軟件中明顯看到drops的包增多了. 這時再聽Skype的語音質量, 時延增加了,
但還不那么明顯, 可是, 聲音卻是一卡一卡的, 并且”cicici”的噪音頻繁出現, 最讓人不解的是, 測試中通話異常中斷,
之后就再難發起連接了. callfreee這邊倒是較好的經受住了考驗, 時延有所增大, 但語音質量和未設丟包率時相比聽不出有何變化,
不過偶爾還是會(huì )出現一點停頓.
雖然callfreee原廠宣稱能夠支持50%的丟包率，但是我想實際情況當中很少會(huì )遇到這種情況所以就不再測試了。
感受：實際使用中, 除了帶寬, 可能對網絡(luò )影響較大的就是丟包了. 從上面的測試結果來看, 兩種VOIP軟件對帶寬的搶占更為敏感.
而在30%的丟包率這種糟糕網絡(luò )狀況下, callfreee無疑比Skype表現的好很多.
五、VoiceBT群測試
由于文章中提及VoiceBT群能夠保持IP地址的穩定，所以我希望通過改變IP地址來驗證是否IP地址改變后第二次電話依然能夠不通過PSTN傳IP定位信息就可以建立網絡(luò )連接。
測試步驟：
（1）把我手頭兩臺設備分別接在兩個ADSL線的“貓”下面。
（2）按照廠商的要求先讓我手頭的兩臺設備和其他設備進行過通話。
（3）然后我的兩臺設備之間通話，這是“call”燈和“freee”燈交替閃爍，6-7秒后進入VoIP狀態。
（4）然后其中一臺設備重新PPPoE撥號一次來改變其IP地址。再和另外一臺機器通話。結果沒有PSTN傳輸過程，對方摘機后就直接進入VoIP狀態。
（5）兩臺設備同時進行PPPoE撥號來改變其IP地址，結果和上一個步驟相同。
結論: 由于不能抓包分析數據包所以只能通過簡單的實驗來進行判斷,從實驗結果來IP地址的動態改變后第二次電話可以不通過PSTN傳IP定位信息就可以建立網絡(luò )連接.
六、有無服務器測試

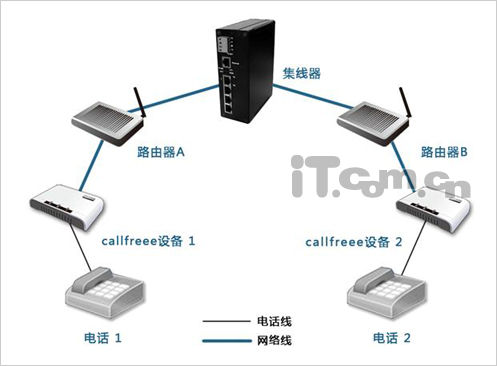

以上驗證都基于無服務的假設基礎上進行的，為了驗證是否如文中所說沒有真的沒有服務器的支持，哪怕是Login服務器，編者搭建了一個復雜網絡(luò )測試環境。
測試方法：把網絡(luò )測試系統和外部網絡(luò )隔離來驗證無外網服務器；用兩臺路由器把兩個子系統隔離來防止內網廣播獲得IP地址；如果還能夠通信則確實如文中所說通過PSTN信道來傳送IP定位信息。
實驗結果：callfreee 設備1和callfreee設備2確實能夠建立VoIP連接。
結論：callfreee產品技術確實可以不依賴外網服務器來提供VoIP服務。callfreee無需服務器的特點讓編者感覺很好，以前編者購買過很便宜的VoIP電話機，使用一段時間后設備突然提前退休，打客服電話了解到運營公司已經倒閉。但是還遺留了一個問題：電話線上怎樣交換IP定位信息，編者目前還是云里霧里，深層的技術等編者后續了解后再和讀者交代。這次編者使用callfreee設備感覺像使用家里的電器，想什么時候使用就什么時候使用。和朋友間的通話就像使用專線通話，不用擔心通話信息還有經過什么運營商。套用流行語“很好，很保密”。
七、協議破解
測試方法：利用協議分析器來分析該產品是使用何種協議；如果分析失敗則人工抓包分析。
（1）使用協議分析器分析
我們在局域網中放入兩臺callfreee設備，同時接入一臺PC運行ethereal軟件進行抓包來分析協議。

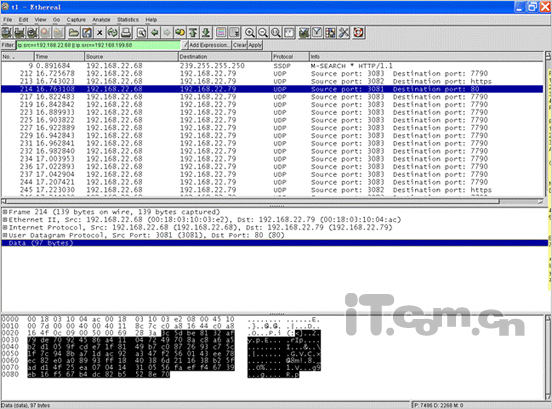

通過分析協議可發現，雙方在通信建立過程中基本以UDP方式通信。雙方整個通話過程中的交換的數據，每次通話都不一樣，不同設備之間的通話也都不一樣。而且其內容非常凌亂，找不到任何現有VoIP協議的痕跡，也沒有任何規律可循，顯然數據是經過加密的，且不同設備加密方式不同，這一點和Skype很像。

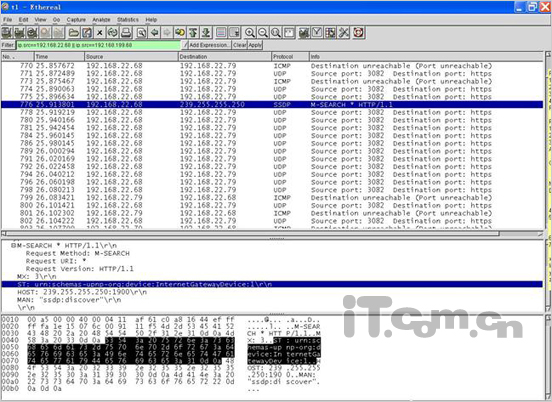

設備空閑狀態下的報文如下圖所示。可以看到在空閑狀態下，仍然有UDP數據在發送，同時有UPnP協議和DHCP協議的數據在收發，這些協議數據都是明文的。
分析結果：除了可以看到有UPnP協議，DHCP發現協議等網絡(luò )協議外沒有發現任何已知的VoIP協議且協議被加密。加密技術和Skype類似，每一次通話使用的端口都不相同。
八、暴力拆解
VoIP適配器產品方案雖然有很多種，但是基本相差不大，編者很好奇callfreee產品會(huì )不會(huì )有什么不同的地方。

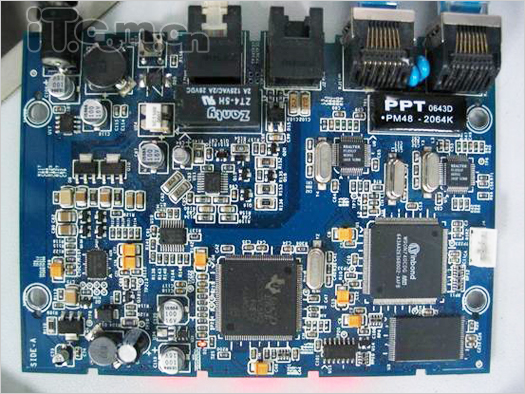

設備由幾個螺絲固定，上下兩個外殼由8個卡口卡住，卡后連接非常緊密，在沒有特殊器件的情況下不用暴力無法打開。拆開后，就可以看到下圖的PCB板子，上面密密麻麻的排滿的器件，大體上和通用VoIP適配器方案差不多，但是有些地方不同。

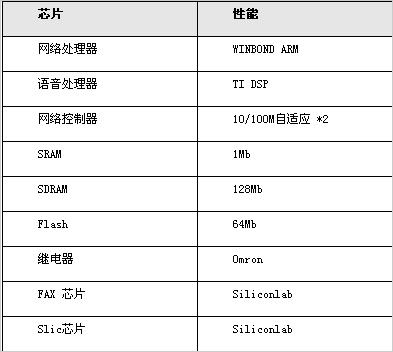

為了對得起本文標題中“深度”兩字，編者不得不耐心在Google中通過型號查找Datasheet來確認主要芯片的性能，并整理成下表：
結論：明顯比普通VoIP適配器要復雜，從芯片來看性能應該比較強。最有意思的是PCB板子上面有很多價格高昂的保護器件，估計是為了應付FCC和CE而加上的。看來該產品的成本不低。有做硬件朋友可以再幫助大家詳細估算一下成本。
九、總結
callfreee方案真正實現了無服務器的家電式的VoIP，完全不同往常的VoIP方案，不用擔心IP電話機服務提供商的服務質量下降或是停止服務。但是初期必須要買一對才能夠使用是推廣最大的障礙，當然如果能夠有很多廠商或是直接有大的廠商參與就是另一會(huì )事情了。如果西門子，或是松下，GE這類國際公司來主推，廣告語“凡是某某公司的電話機之間對打就不要錢”，然后中小企業也推出不同的產品，這樣市場就能迅速做大，不然只能Skype初期那樣依靠口口相傳慢慢長大。編者在此祝愿callfreee公司能將此產品推廣壯大，讓更多的人使用callfreee設備，大家好才是真的好。
