基于TMS320C6201的G.723.1多通道語音編解碼的實現
2008/06/03
當前，Voice over IP(VoIP)技術正在不斷普及，通過Internet的語音通信量也日漸增加。目前VoIP中使用的低碼率語音壓縮標準主要有G.723.1和G.729兩種。隨著VoIP技術的不斷發展，要求產品的集成度與性能進一步提高，利用新一代高性能DSP芯片，實現單片DSP處理多路語音信號，是今后的發展趨勢。本文根據C6201芯片的特點，作了大量針對G.723.1標準本身的優化，降低了運算量，滿足了多路信號的實時實現。
１ G.723.1標準介紹
G.723.1標準是ITU組織于1996年推出的一種低碼率編碼算法。主要用于對語音及其他多媒體聲音信號的壓縮，如可視電話系統、數字傳輸系統和高質語音壓縮系統等。
G.723.1標準可在6.3kbps和5.3kbps兩種碼率下工作。其中，高碼率算法具有較高的重建語音質量，而低碼率算法的計算復雜度則較低。與一般的低碼率語音編碼算法一樣，G.723.1標準采用線性預測的合成分析法（Analysis－by－Synthesis）。對激勵信號進行量化時，高碼率算法采用多脈沖最大似然量化（ＭＰ－ＭＬＱ），而低碼率算法則采用算術碼本激勵線性預測（ACELP）。目前，G.723.1已經能在多種DSP芯片上實現，如美國TI公司的TMS320C5x、TMS320C54x和朗訊科技公司的DSP16xx等。
G.723.1編碼器能對以8kHz采樣的話帶語音信號進行壓縮，其結構框圖見圖1（a）。從圖中可以看出，編碼器是基于線性預測合成分析法原理，其目的是最小化感知加權誤差信號。為了降低碼率，G.723.1采用了較長的幀尺寸，每幀240個樣值，即30毫秒幀長。每幀輸入信號首先通過一階高通濾波器濾除直流分量，然后將之分成四個60個樣值的子幀，每個子幀獨立進行LPC分析。為了提高LPC系數的連續性，采用了長度為180個樣值的重疊窗，即同時包含前后兩個子幀，這使算法引入60個樣值的超前時延，因此算法的總時延為37.5毫秒。LPC系數用線性譜頻率（LSF）表示，LSF參數采用預測分裂矢量量化，只對第四子幀進行。為了提高量化感知質量，高通濾波后的語音信號需通過共振峰感知加權濾波器和諧振峰噪聲整形濾波器以生成初始目標信號。前者參數由各子幀的未量化LPC系數構成，后者通過對每?jì)勺訋M(jìn)行開環基音周期估計得到，其中基音周期的范圍為18到142個樣值。lpc合成濾波器、共振峰感知加權濾波器和諧振峰噪聲整形濾波器用于系統零輸入響應計算和最佳激勵估計。G.723.1編碼器還包括一個五階基音預測器，其參數根據開環基音估計值和脈沖響應進行閉環基音搜尋得到。在進行最佳激勵估計時，需從初始目標信號中減去系統零輸入響應和基音預測器貢獻以得到最終目標信號，然后針對高低碼率分別采用MP-MLQ和ACELP方法進行量化。其中LSF參數、基音值和激勵參數需傳送給解碼器。
解碼器首先根據得到的LSF參數重建LPC合成濾波器，然后根據基音值和激勵參數得到自適應碼本激勵信號和固定碼本激勵信號。為了提高重建語音的主觀質量，解碼器還包括一個后濾波器，后濾波器由共振峰和基音后濾波器組成。激勵信號依次通過基音后濾波器、合成濾波器和共振峰后濾波器合成重建語音，其結構框圖見圖1（b）。
３ 標準的實現

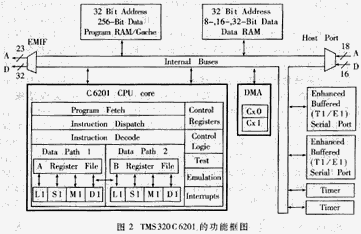

用C6201實現G.723.1標準的最大優勢在于它極強的并行處理能力，用一塊DSP可以實現多路語音的壓縮，大大簡化了硬件的設計。C6201是TI公司推出的第一種支持C編譯器的DSP芯片。通常，C編譯器能完成整個工作的70%，而30%的進一步優化必須通過手寫匯編來實現，所以對整個程序的優化分為C語言級和匯編語言級兩部分。
３．１ C語言級的優化
３．１．１ 循環展開(loop-unrolling)
使用具有并行能力的ＤＳＰ開發軟件時，一個重要的思想就是充分利用DSP的字長和數目眾多的運算單元，盡量把循環體展開。通過增加每次循環中執行的指令數來減少總的循環次數，可使得在同樣的時鐘周期內能運行更多的指令，提高了循環的效率。
３．１．２ 提高寄存器的利用率
DSP芯片內部的運算單元運行效率非常高，但如果寄存器和數據總線之間的數據交換頻繁，將使DSP的執行效率大打折扣。因為DSP在進行內存操作時，往往需要若干周期的延遲，如Load指令要有4個周期的延遲，STORE指令需要2個周期的延遲。為了減少耗時的內存操作，可以在程序進入循環體之前，將要頻繁使用的數據預先放入寄存器，然后反復調用，實踐證明這種方法可以提高一部分效率。
３．１．３ 使用內在函數（Intrinsic）
內在函數是在某些C6201DSP的匯編指令前加上“_”構成它可以方便地實現某些需若干C語句才能實現的功能。它是一種非常簡便高效的優化方法，它的調用格式和普通Ｃ函數一樣，但在編譯時編譯器會(huì )自動將Intrinsic用對應的匯編指令替代。C6201指令集中絕大多數的運算邏輯指令都可以這樣使用，比如飽和絕對值、飽和加、飽和減、飽和乘、兩個字中的對應半字同時加或同時減、兩個字中的對應半字同時乘或交叉乘、歸一化及位操作等。經過此步優化后，大部分循環體都可以生成較為有效的流水內核（piplinedkernel）。用Intrinsic替代G.723.1原先的C代碼，運算量下降為原來的1/10。
３．１．４ 對算法的冗余部分合理精簡
經過檢查，發現ITU-TG.723.1的C代碼存在冗余部分。象6.3K碼率的MP-MLQ搜索模塊中，只需要用到偶數位置的脈沖響應的自相關，所以對奇數位置的脈沖響應自相關計算可以省略。
另外，在G.723.1標準中存在大量的10階FIR和10階IIR濾波器運算，如編碼部分的感知加權、零輸入響應、解碼部分綜合濾波器和后濾波等，FIR和IIR的通用形式可以表示為：
每次循環，FIR濾波器內存要用新的輸入值更新，IIR濾波器內存要用新的輸出值更新，使用按標準提供的算法，要專門用一個10階循環更新內存。如果用一個10單位大小的循環緩存區，每次用新值覆蓋最老的樣值，動態調整循環緩存區的頭指針，可以節省原先用于內存更新的cycle。
３．２ 匯編級優化
由于C編譯器只能完成70%的工作且對于復雜的循環，C編譯器無法生成高效率的代碼，所以對運算量大的模塊只能用手寫匯編。
３．２．１ 字長優化
C6201的字長為32位，它支持按字節、半字、字存取。對于16位的數組，當它在內存中連續排列時，用32位讀寫指令LDW或STW替代16位讀寫指令LDＨ或STH，循環次數可減少一半。另外，C6201的匯編指令支持兩個32位寄存器的高16位和低16位之間互乘，結果分別放到不同的寄存器中，互不影響。具體指令為SMPY(LxL)、SMPYH(HxH)、SMPYHL(HxL)和SMPYLH(LxH)。通過字長優化，可以大大提高程序的運行效率。必須注意的是，在使用字長優化時，數組在內存中的位置必須對齊32位邊界。
３．２．２ 對外循環的優化
C6201的C編譯器對多重循環的最內層一般能較好地優化到一句到兩句，但對外循環的優化效率則差很多。手寫匯編時，可以先將內循環展開，再把外循環的指令并入其中，可以減少所耗費的cycle數。
C6201的循環一般分前導(Rorlog)、內核(Kernel)及排空(Epilog)三部分。代碼的并行程度從Rrolog開始不斷提高，Kernel內的并行程度最高，Epilog與Prolog相反，并行性逐漸降低。在多重循環中，如果盡量把內循環前導部分的指令與填入排空部分未用的單元，一起執行，可以在執行本次循環的排空語句的同時執行下次循環的前導語句。這樣可不多花cycle而提高整個循環的效率。
４ 實現結果
經過C語言級和匯編級的多種優化，最后實現了一路G.723.1的編解碼需要花費10.6MCPS，整個代碼的程序空間為208K byte（程序中包括了部分c6201的庫函數），數據空間為8K byte，碼本大小20k byte，多通道的上下文數據為1.48K byte。200MHz的C6201每秒可以實時編解碼16路語音信號。所有代碼全部通過了ITU-T測試矢量的測試。表1是各主要模塊的運算量。

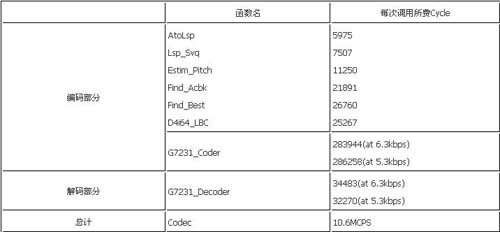

表1 G.723.1各主要模塊運算量
本文提出的利用C6201 DSP進行ITU-TG.723.1全雙工實時多通道語音編解碼的實現。該實現可以在IP電話、視頻會(huì )議中得到廣泛應用。
