詳解TD-SCDMA手機電視終端解決方案

2011/05/30

　　隨著國際三大3G標準（TD-SCDMA、WCDMA和CDMA2000）在中國落地，形成了以運營商為核心的巨大產業鏈，經歷一段時間的發展，中國3G通訊時代的產業架構初具規模。與此同時，中國手機電視CMMB產業也發展迅速，網絡(luò )建設和產業鏈的成熟成就了CMMB成為世界網絡(luò )覆蓋最大的手機電視網，產業發展初具雛形。2010年3月，中國移動集團宣布將推出TD-SCDMA和CMMB融合發展的商用業務，奠定了具有自主知識產權的最大化發展的堅實基礎。

　　為了支持中國自主知識產權的產業化，展訊通信有限公司（以下簡稱“展訊公司”）全力研發相關產品及解決方案，以推動中國通訊產業與廣播電視產業的飛速發展。時分同步碼分多址通訊系統（TD-SCDMA）是被國際電信聯盟（ITU）頒布為國際標準的中國自主知識產權第三代移動通訊標準。展訊公司于2004年開始陸續推出業界首款商用TD-SCDMA/GSM/GPRS多模通訊基帶芯片SC8800等系列芯片。中國移動數字多媒體廣播（CMMB）是被中國廣電總局頒布為行業標準的自主知識產權移動多媒體廣播標準。展訊公司于2008年5月推出業界首款CMMB標準的手機電視單芯片SC6600V。此外，展訊公司在2009年世界3GSM大會(huì )上發布了世界首顆支持TD-SCDMA/GSM/GPRS/HSDPA的通訊射頻芯片。基于展訊的TD-SCDMA手機基帶芯片SC8800、CMMB移動多媒體芯片SC6600V和多模通訊射頻芯片QS3200的3G手機電視解決方案，不僅具有全功能、低成本和Turn Key方案的優勢特點，而且可以開發支持中國自主知識產權標準的產品方案。

　　高集成度、全功能、低功耗通訊多媒體TD-SCDMA移動基帶芯片

　　目前，支持TD-SCDMA的3G手機解決方案多是采用5到6顆核心芯片來實現，集成度低、功耗大、產品面積大等問題已經給終端廠商帶了極大困惑。從TD-SCDMA通訊模塊的解決方案來看，很多方案需要采用一顆TD-SCDMA基帶芯片和一顆TD-SCDMA射頻芯片，同時還需要一顆GSM/GPRS基帶芯片和一顆GSM/GPRS射頻芯片來實現；從多媒體處理模塊的解決方案來看，有些方案仍需要增加一顆專用多媒體處理（如MP3\MP4）的協處理器芯片才能實現基本的多媒體功能。SC8800是業界首顆集成了TD-SCDMA基帶處理和GSM/GPRS基帶處理以及多媒體處理等核心功能模塊的一款高集成度芯片，實現了3G功能手機解決方案。 SC8800支持HSDPA/TD-SCDMA/GSM/GPRS/EDGE多模基帶處理，支持HSDPA高速下載功能。
　　

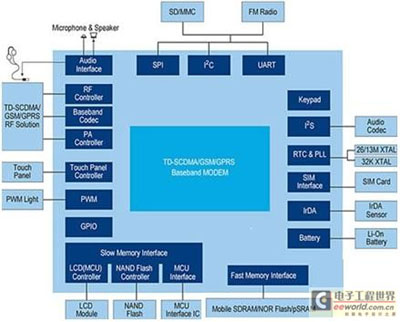

　　SC8800功能結構如圖1所示。SC8800從功能上劃分主要包括一個HSDPA/TD-SCDMA/GSM/GPRS/EDGE多模基帶處理單元、一個多媒體處理單元、一個電源管理單元，以及豐富的通用外圍接口（包括外部的存儲控制器和顯示控制器等），每個功能模塊都采用了模塊化設計，模塊化的設計使得整個芯片具有非常好的可靠性和靈活度。這款芯片的主要特點如下：

　　多模的通訊基帶處理：SC8800芯片支持HSDPA/TD-SCDMA/GSM/GPRS/EDGE標準，在2G標準方面，支持四頻GSM850/EGSM900/DCS1800/PCS1900和EGPRS Class12。在3G標準方面支持TD-SCDMA標準（3GPP版本 5），同時支持三個標準頻段：F頻段（1880-1900MHz），A頻段（2010-2025MHz）和E頻段（2320-2370MHz）。該通訊模塊完全支持中國移動2G和3G融合的技術規范要求。

　　功能強大的多媒體：SC8800芯片具有功能強大的多媒體處理能力，內嵌視頻處理器進行視頻編解碼處理，同時增加了多媒體硬件加速器增強圖像處理能力，如支持MPEG4播放25fps等。音頻方面支持多種制式的編解碼，如MP3/AAC/AAC+等音樂(lè )格式的解碼和和弦鈴聲的處理，能夠處理常用音頻信源的解碼和播放，立體聲輸出也給該多媒體處理模塊添彩不少。特別是內置2百萬像素數碼相機控制器，可直接連接至數字 CMOS圖像傳感器，實現攝像和照相功能。

　　全面的LCD屏支持：SC8800最高支持WQVGA的分辨率（400x240），如2.0寸、2.4寸、2.8寸、3.0寸和3.2寸等LCD屏都支持，并支持雙彩屏，而且集成了LCD控制器和觸摸屏控制器，便于客戶選擇更加豐富的屏的類型，定義出更多形式的產品。

　　高性?xún)r(jià)比的存儲器支持：SC8800內置Nandflash控制器和SDRAM/DDR控制器，支持NAND booting，支持主流型號的NAND+SDRAM MCP。對于NAND FLASH的供電電壓配置靈活，在系統上電前，可以通過STRAPPING進行配置，可以配置成1.8、2.65、2.8、3.0V。在供電方面也設計合理，使用2.65V電源給NAND FLASH供電，1.8V電源給SDRAM供電。NAND FLASH與SDRAM分別直接與SC8800芯片的NAND接口和SDRAM接口相連。可以根據需要和市場行情，Memory可以選擇最具性?xún)r(jià)比的MCP（如1Gb/512Mb或者512b/256Mb等）。

　　豐富靈活的外圍接口：SC8800擁有豐富的外圍接口，既能夠滿足常規必備的外接設備，如RF芯片、Memory芯片等，也便于外接功能性第三方器件，如藍牙、GPS、WiFi等。針對常規接口，本芯片設計了內置USB2.0、SIM/USIM 卡接口、JTAG 接口和實時時鐘接口等。針對多媒體輸入輸出接口，音頻輸出可以采用PCM音頻接口輸出，CMMB手機電視處理可以采用LCM-IF接口進行連接。針對擴展FM、藍牙、G-Sensor等第三方功能模塊，本芯片提供UART接口、 SPI接口、I2C接口、I2S接口、 GPIO接口、SDIO接口 進行數據的輸入輸出。芯片設計的架構上再外圍接口這一方面進行了詳細的考慮，針對未來3G技術的發展以及手機可能擴展的功能進行了詳盡的規劃，提供的豐富接口也滿足日益增加的功能業務的擴展。

　　穩定的電源管理： 芯片本身集成了電源管理單元，支持待機、開機等的電源管理功能，此外，本單元不僅可以支持片內的供電，還可以實現對片外芯片進行供電，從而在某些應用情況下可大幅降低系統功耗。芯片內核電壓1.8V，I/O接口電壓1.8~3.3V。

　　超低功耗、高集成度TD-SCDMA通訊射頻芯片

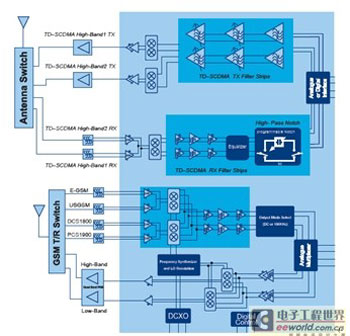

　　QS3200是一顆超低功耗、高集成度的TD-SCDMA通訊射頻芯片，可以支持包括TD-SCDMA、HSDPA、EDGE、GPRS、GSM等在內的多種通訊協議標準。由于是單芯片方案，其體積已做到同類產品中的最小規格，采用展訊QS3200的印刷電路板（PCB）總面積可以小于600平方毫米。 　　

　　體積小、功耗低、支持多制式的QS3200單芯片射頻收發器，可極大提高手機的接收、發送和功率放大能力。

　　高集成度、低成本的射頻解決方案：展訊QS3200是支持雙頻TD-SCDMA和四頻EDGE的單芯片射頻收發器。它采用CMOS技術生產工藝，產品成本低，芯片經優化適用于低成本的3G設計，可滿足當今的體積小，低功耗，高性能的手機設計要求。

　　體積最小的TD-SCDMA/EDGE的射頻解決方案：展訊QS3200采用9x9毫米的QFN64封裝方式。由于是單芯片方案，因此采用QS3200的射頻解決方案的PCB總面積可小于600平方毫米。

　　性能卓越的射頻解決方案：展訊QS3200支持HSDPA和HSUPA，其射頻性能超出3GPPTS25.102標準的所有要求，TD-SCDMAHSPA下的上行EVM（誤差矢量幅度）小于3%，下行EVM小于5%。

　　可支持多種外接主控芯片的射頻解決方案：展訊QS3200可支持包括展訊SC8800系列雙模基帶和其他的TD-SCDMA基帶芯片等產品。QS3200采用SPI控制接口使用，它的TD-SCDMA系統層支持兩個模擬I/Q以及LVDS接口，GSM系統層支持模擬I/Q接口。

　　高集成度、全功能CMMB手機電視核心芯片

　　目前，支持CMMB標準的芯片產品多是信道解調芯片，必須要外配信源解碼處理器芯片來完成信源解碼，從而才能真正實現手機電視功能。SC6600V是業界首顆集成了CMMB解調和H.264信源解碼的高性能、低功耗芯片，它的集成度提高直接帶來利益點就是功耗和成本的降低，豐富的外圍接口以及靈活的功能選擇給這款芯片增添了增值的空間，擴展了其應用領域。
　　

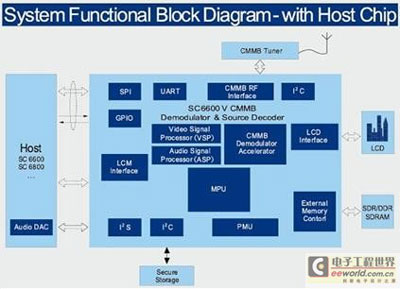

　　SC6600V功能結構如圖1所示。SC6600V從功能上劃分主要包括一個高性能的微處理器、一個CMMB解調器，一個視音頻解碼器、一個電源管理單元，以及豐富的通用外圍接口（包括外部的存儲控制器和顯示控制器等），每個功能模塊都采用了模塊化設計，模塊化的設計使得整個芯片具有非常好的可靠性和靈活度。這款芯片的主要特點如下：

　　豐富的外圍接口：SC6600V的輸入信號支持是從Tuner接收下來的中頻信號，也可以是經過CMMB信道解調之后的MFS流。因此，SC6600V除了可以支持中頻輸入信號之外，還可以支持外配主流CMMB解調器，提供了靈活的輸入接口。在視頻輸出方面，支持解碼后的視頻YUV標準輸出，并且可以直接輸出到LCD顯示屏進行顯示。同時也支持旁路視頻解碼器而直接輸出MFS流，這兩種選擇可依據應用方案的不同而定。音頻輸出支持I2S接口，也可通過SPI輸出到主控芯片。此外，還有很多豐富的外圍接口可為產品應用方案的擴展提供便利。

　　靈活的信道解調：信道解調模塊完全支持CMMB標準的信號傳輸和復用規范，將中頻信號解調為MFS流輸出到其他模塊。在標準頻率范圍內，實現了移動多媒體廣播系統廣播信道物理層各功能模塊，完成了移動多媒體廣播信道物理層傳輸信號的幀結構、信道編碼、調制技術以及傳輸指示信息。可以實現支持多種信道編碼和調制方式用以滿足不同業務、不同傳輸環境對信號質量的不同要求。

　　多標準信源解碼：信源解碼模塊支持H.264視頻解碼標準以及多種通行的音頻解碼標準（如MPEG1 audio layer 1/2， MP3， AAC LC和AAC + （LP）等），采樣率最高可達到48KHz，解碼速率最高可達320kbps，同時支持雙聲道。并且完全可以通過更新固件來實現對新增標準的支持。

　　全功能視頻后處理：顯示圖像可以支持WQVGA、QVGA、CIF以及QCIF等，并且可以實現對解碼視頻進行縮放功能以適配不同的顯示屏幕，這樣就從硬件上支持了芯片對終端產品顯示屏幕大小的自適應，擴展了產品應用的范圍。支持三層邏輯層（背景層、圖像層和視頻層）。針對圖像抖動和色彩糾正都采取了相應的技術手段。

　　穩定的電源管理： 芯片本身集成了電源管理單元，支持待機、開機等的電源管理功能，此外，本單元不僅可以支持片內的供電，還可以實現對片外芯片進行供電，從而在某些應用情況下可大幅降低系統功耗。芯片內核電壓1.8V，I/O接口電壓1.8~3.3V。

　　全功能、高集成度、低成本3G手機電視解決方案

　　TD-SCDMA產業在中國移動的大力推動下逐漸成熟，而TD-SCDMA終端成為產業發展的重要支撐點，各種形式的終端應運而生，如上網本、無線固話、數據卡、智能機和功能手機等，其中能夠發展終端用戶同時又能夠很好的推動TD-SCDMA業務的終端非功能手機莫屬，一方面低成本的優勢可以被廣大消費者接受，另一方面目前大量TD-SCDMA的業務也能被集成在功能手機上，便于運營商發展3G業務。在諸多功能手機的方案中，展訊公司的手機方案以絕對優勢獲得市場的認可。展訊公司擁有TD-SCDMA的通訊射頻芯片QS3200和基帶芯片SC8800，以及CMMB手機電視解調解碼芯片SC6600V，三顆芯片再搭配簡單的周邊器件就可以實現完整的TD-SCDMA多媒體手機電視解決方案。核心芯片集成度高，周邊器件少，功耗低，成本高，功能全等諸多優勢成就了該方案的大力推廣。方案主要特點如下：

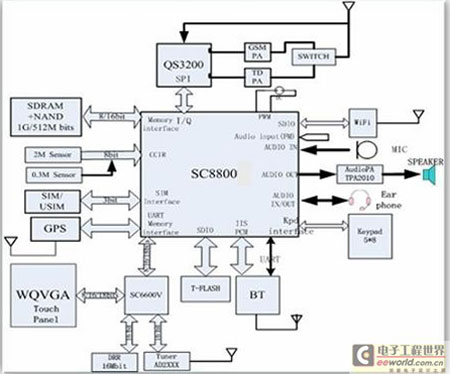

　　方案集成度高、設計簡潔：基于SC8800、QS3200和SC6600V的設計方案框圖如下圖，僅三顆主芯片就實現了TD-SCDMA多媒體功能手機電視方案，方案公司硬件設計方便。

　　

　　軟件平臺穩定完善：為了縮短客戶的設計時間，增強其產品開發能力，本方案提供一套完善的驅動程序和應用軟件的通用接口，能夠提供快速有效的客戶軟件設計。同時考慮了產品差異化設計的通用接口和優化空間。對于上層業務功能的拓展和軟件的優化提供了靈活的平臺基礎。

　　底層軟件靈活而穩定： 固件程序開發中考慮到了產品的可擴展性，如音頻解碼可以通過更新固件來完成對新標準的支持，還有傳輸層可以通過更新固件來更換或者增加條件接收（CA）模塊等。模塊驅動程序開發完善，從外圍接口到基帶處理以及信道解調，從視頻解碼到音頻解碼，從圖形處理到第三方硬件功能模塊的集成，都具有穩定而完善的驅動程序，這將作為芯片軟件庫提供給用戶。但是，由于底層軟件的開發與客戶差異化設計是透明的，因此底層軟件不具備用戶可開發性。

　　應用軟件擴展性能強大：基于實時操作系統的展訊Mocro平臺（展訊Mocro平臺以展訊多模通信芯片為核心，整合了通信軟件、應用軟件、參考設計、開發板、開發工具和技術支持的一站式完整解決方案。基于MocorTM平臺，可幫助客戶在追求產品差異化的同時極大的縮短產品的上市時間），在應用軟件方面采用標準化和模塊化相結合的設計思想，使得新業務應用可以按照展訊公司的標準接口在不同的系統平臺上進行擴展。中間件都可以進行更新和再擴展，而針對手機電視不同的應用產品終端，本方案的軟件平臺都進行了完善和科學化的設計，可使客戶產品迅速上市。

　　產品差異化設計空間大：雖然目前同類產品還沒有充斥市場，但是展訊在進行本方案的軟件設計上早已考慮到產品差異化問題。針對不同的用戶可以提供具有差異化的應用平臺，靈活的GUI設計、支持不同的條件接收（CA或者M(jìn)BBMS）。本方案將提供一整套的SDK給客戶，從底層驅動/固件到適配層軟件/API，再到中間件以及針對不同終端產品的應用軟件。

　　本文小結

　　目前，TD-SCDMA功能手機電視方案功能基本上只能在昂貴的智能手機上實現，而本方案芯片方案可以讓手機制造商和運營商能把手機電視服務和3G技術有機結合起來，推向主流功能手機市場，并把推出更多的電視點播、組播等業務。憑借本方案的研發成功，展訊將為業界提供全方位的完整的TD-SCDMA手機電視終端解決方案，推動3G手機電視進入大眾市場，從而滿足3G手機電視業務的商用需求。
