IMS版本演進淺析

楊威 2008/12/17

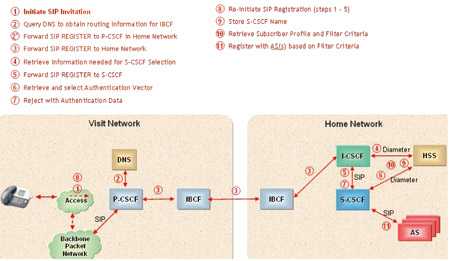

圖1 IMS注冊流程

3GPP IMS版本演進

R5

　　3GPP在R5版本中首次提出IMS，并在R6和R7版本中對其進一步完善，目前正在制定的版本為R8版本。

　　R5版本提出和定義了IMS的基本框架及3G接入的能力，R5階段側重于基本架構、3G接入能力、功能實體、信令流程的規定，并對鑒權、計費、安全、QoS等進行了基本定義。

R6

　　R6版本對IMS接口和功能更加細化，定義了WLAN接入的能力、IMS和外部網絡(luò )之間的互通、IMS支持各種業務的能力等方面。R6版本在2005年3月凍結，是第一個完善的IMS標準版本。

　　相對R5，R6主要完善、增強了以下功能：

　　定義了SBLP(ServiceBasedLocalPoicy)的QoS框架、端到端的QoS概念和框架結構,將PDF從P-CSCF中分離出來,并定義了相關Go/Gq接口。

　　接入安全方面，強化了IPSec的機密性保護功能；同時針對傳統移動終端接入IMS的需求，提出了EarlyIMS的鑒權機制。

　　3GPP制定了PSTN、CS域和其他IP多媒體系統的互通，對網絡(luò )互通的框架結構、與傳統電路交換網絡(luò )的互通協議都已經完成定義；對SIP協議和BICC/IUSP協議的映射基于ITU-T的Q.1912.5作了適當調整。

　　IPv4和IPv6互通問題：在IMS規范制定初期，考慮到IPV4的地址資源非常緊張，因此要求IMS內使用IPV6。但是由于IPV6技術和商用情況的限制，很多國家提出使用IPV4盡早實現IMS的要求,R6中引入ALG和TrGW完成了信令和承載層面的IPv4和IPv6的互通問題。

R7

　　R7版本在2007年凍結，其主要增強功能為：

　　FBI（Systemenhancementsforfixed Broadband access to IMS）：增加對固定接入的支持，如NAT穿越、IMS匯接網絡(luò )、IBCF（IMS Border Control Function）邊界控制等。

　　緊急呼叫（EmergencyCall）：引入了E-CSCF這個新網元，使IMS建立緊急呼叫成為可能。

　　VCC（VoiceCallContinuity）：實現雙模手機在IMS域和CS域進行語音呼叫切換，采用IMS控制方案，切換控制由應用層實現。

　　CSI（CombiningCS&IMSservices）：其實質是不同業務分別由兩個網絡(luò )提供，實時類業務由CS域提供，非實時業務由IMS域提供。在第1階段，CSI由終端實現。

　　PCC（PolicyControlandCharging）：把QoS的策略控制和流計費合并，生成一個新的網元PCRF，使用基于DIAMETER的Rx、Gx接口傳遞相應的策略控制和計費控制信息。這一功能框架的改變是對R6 SBLP框架的重大更新和改進。

　　多媒體電話（補充）業務：基于TISPANNGNR1的PSS（PSTN/ISDN模擬業務）。

R8

　　3GPPR8的主要增強功能有：

　　CommonIMS：集中TISPAN和3GPP2的IMS研究成果，并以此為基礎制定統一IMS標準。

　　ICS（IMSCentralizedServiceControl）：解決用戶在CS接入的情況下，業務邏輯集中在IMS控制的問題。目前有終端升級和網絡(luò )升級兩種方案，前者負責在UE與IMS-AS之間建立業務邏輯控制通道，同時通過現有的CS域IMS互通機制建立CS到IMS的承載；后者升級VMSC，使之具備接入IMS的能力，將CS呼叫接入到IMS以進行業務邏輯控制。

　　MMSC（MultiMediaSessionContinuity）：解決用戶在同時接入CS和PS情況下，多媒體會(huì )話在不同域之間的切換和連續性問題。方案沿用了R7VCC的架構，在IMS域設置SC-AS，錨定CS和PS會(huì )話，并進行會(huì )話切換控制，完成與對端UE的重協商。

　　SB（ServiceBroker）：增強業務交互管理。其中增強iFC處理方案進展比較順利，引入業務代理（ServiceBroker）方案進展不佳。

　　IMSCAT：在IMS主叫網絡(luò )和被叫網絡(luò )中增設彩鈴服務器，將主叫彩鈴服務器和被叫彩鈴服務器串到會(huì )話請求路徑中，通過EarlyMedia或者EarlySession的方式向主叫用戶提供彩鈴服務。

　　SMS和IM的業務互通：在CS和IMS域之間增設一個消息互通網關，消息互通網關對應CS域為MSC以及SMSrouter，消息互通網關對應IMS則為AS。

ETSI TISPAN IMS版本演進

　　ETSITISPAN目前研究的焦點是如何在短期內實現NGN，TISPANNGN的核心網包含的范圍很廣，它涵蓋了多種子系統，其中包括基于SIP的核心網。在這樣的框架下，NGN可以實現基于SIP、SIP-I、RTSP的業務。TISPANR1 NGN核心網中基于SIP的核心網將采用3GPP定義的IMS平臺，并盡可能重用IMS Release 6的相關規范，但要求支持更多的接入方式，包括xDSL、WLAN、LAN、MAN等。

　　TISPAN于2005年12月發布了NGNR1版本規范，R2階段的研究工作接近完成，目前正在定義R3的內容。

　　R1階段，TISPAN采用3GPPR7定義的IMS架構，針對固定接入的特定要求進行了相關修訂。針對固定接入（特別是xDSL接入），提出了網絡(luò )連接子系統（NASS）和資源控制子系統（RACS）,定義了用于PSTN替換的、基于IMS的PSTN/ISDN仿真子系統（PES）實現方案。業務方面，定義了傳統電信網絡(luò )的補充業務在IMS中的實現，即PSTN/ISDN模擬業務。對3GPP已經定義的相關接口協議，針對固定的特殊需求進行了修訂。

　　R2階段的主要工作包括PES/PSS的完善、RACS增強，以及IPTV、企業網絡(luò )、家庭網絡(luò )的定義。詳細內容如下：

　　PSS：在NGNR1的基礎上，增加了以下業務：AoC、CW、CCBS/CCNR、3PTY、UUS、SUB等。除CW、CCBS/CCNR、3PTY外，其它規范均已發布，2008年開始轉移到3GPPCT1維護。3GPPCT1已經完成了CW和CCBS/CCNR兩個項目的立項。

　　PES：在NGNR1的基礎上增加了對ISDN終端接入和Overlap信令的支持。

　　RACS增強：主要是支持組播、計費、多種網絡(luò )部署模式以及與3GPPPCC融合的技術規定。R2功能結構規范已經完成，協議實現規范接近完成。

　　IPTV：定義了IPTV的業務需求以及對NGN網絡(luò )的要求。功能結構上，分為專用架構和基于IMS的架構兩種，均強調與NGN的集成，有別于傳統IPTV（即非NGN的IPTV）。基于IMS的IPTV架構將直接基于R1階段的研究成果，重用IMS核心功能實體，通過增加媒體控制功能和媒體傳輸功能，實現對IPTV業務的支持，從而實現多媒體和IPTV的統一體系架構。專用IPTV架構僅重用IMS中的NASS/RACS以及UPSF等功能，業務層面與IMS為互通關系，已完成功能結構規范和協議規范。

　　企業網：定義了企業網的需求（包括漫游場景、安全）和功能結構，包括IMS轉接（即BusinessTrunking）、托管企業業務（HostedEnterpriseServices）兩種模式。功能結構規范已經完成。

　　家庭網絡(luò )：側重定義IPTV客戶網絡(luò )設備的功能結構以及接口協議，尚在進行中。

其他標準組織的IMS演進進展

　　CCSATC5（無線通信技術工作委員會(huì )）旗下的WG9負責移動網絡(luò )IMS相關規范的制定，已經完成基于3GPPR6的IMS系統設備和接口協議技術及測試規范的制定。WG4則負責制定3GPP2移動網IMS核心網絡(luò )相關的規范，已完成MMD的相關研究報告。

　　CCSATC3（網絡(luò )與交換技術工作委員會(huì )）自2006年啟動了IMS研究項目，創(chuàng )造了TISPANNGNR1的成果，2007年開始制定IMS業務方面的標準，包括PSS業務、多媒體會(huì )議、多媒體彩鈴/振鈴等業務。

　　CCSATC5和TC3自2006年開始了統一IMS的相關研究（UnifiedIMS，有別于3GPPCommon IMS）。至2008年6月，主要完成了統一IMS的需求（第一階段）、功能體系架構（第一階段）、組網總體技術要求（第一階段）等規范的制定。

　　TC3&5聯席會(huì )議還將繼續以下規范的制定：統一IMS（第一階段）I/S-CSCF設備技術要求、統一IMS（第一階段）P-CSCF設備技術要求、IMS（第一階段）歸屬用戶服務器設備技術要求、統一IMS（第一階段）組網安全要求、會(huì )話初始協議技術要求等。

　　2004年6月成立的ITU-TFGNGN（NGN專題組）也已經開始對IMS的業務和網絡(luò )框架進行研究。FGNGN研究NGN業務的需求，把IMSRelease6中定義的業務作為業務研究的起點，但同時強調業務應具有靈活的生成能力；還研究有關IMS的網絡(luò )融合技術等問題。

　　FGNGN工作組加快了ITU－T關于IMS的標準制定工作，現階段IMS的規范主要為SG13負責制定。NGNIMS的框架結構是一個與接入技術無關的網絡(luò )，盡可能多地支持各種接入技術；對基于SIP會(huì )話的業務將以IMS為基礎開展工作，并參考3GPP的一些列相關規范。

統一IMS成為網絡(luò )融合的終極目標

　　傳統交換技術經歷了向模擬交換和數字交換技術的轉變，無論是模擬交換還是數字交換，它的特點都是面向連接的，并且交換控制、承載連接、業務提供、用戶信息不分離，集中在一個物理實體即交換設備中。

　　智能網的產生，引入了業務提供與呼叫控制分離的概念；而軟交換的提出，引入了呼叫控制和承載連接分離的思想。這些都是核心交換網絡(luò )所發生的重大變革，每一次變革都對業務提供、網絡(luò )結構產生了很大的影響。由于智能網的引入，電信業務愈加豐富；而由于軟交換的部署，網絡(luò )趨于扁平化，結構更加清晰，維護管理更加方便。

　　IMS的產生，使得網絡(luò )層次分離得更加徹底，接口更加標準化，業務提供、呼叫控制、承載連接、用戶數據分別由不同的實體提供，從接入到核心，從承載到業務，各個環節都可以成為產業鏈的重要角色。IMS體系這種分離的標準化架構為網絡(luò )融合提供了充分的技術條件。統一IMS的產生，真正體現了核心會(huì )話控制層面的融合，是網絡(luò )融合的終極目標。

　　促進網絡(luò )融合一直是電信行業多年來的工作目標，ISDN和B-ISDN都被賦予了這樣的使命，后來出現的軟交換也曾被寄予厚望。電信運營商希望改變一類業務、一個網絡(luò )的狀況，從而降低網絡(luò )建設和維護成本；用戶也希望通過一個號碼、一個網絡(luò )獲得各種各樣的業務，方便使用。統一IMS的產生為固定和移動融合創(chuàng )造了有利條件，為全業務運營提供了充分的技術保障。

　　全業務運營在一定程度上驅動了統一IMS的產生與發展。以統一IMS為核心的下一代網絡(luò )是一個不斷演進、逐漸融合的網絡(luò )，其業務范圍覆蓋了話音、數據業務和應用。目前業界正在研究如何使用IMS架構支持IPTV等流媒體業務，IMS被賦予的使命越來越多。統一IMS作為下一代網絡(luò )交換部分的核心和基礎，在由電路交換向分組交換演進的過程中，在全業務運營的環境下，將繼續保持主導地位。
