手機電視在移動網絡(luò )中的應用探討

2007/06/18

1. 手機電視實時業務的實現要求典型傳輸速率至少在384kb/s以上，移動網絡(luò )承載要求更高。



2. 手機電視業務的廣泛開展離不開移動網高效的業務管理平臺和業務支撐系統。



3. 手機電視業務的開展涉及到電視內容的版權保護，這一點需要移動網給予滿足。

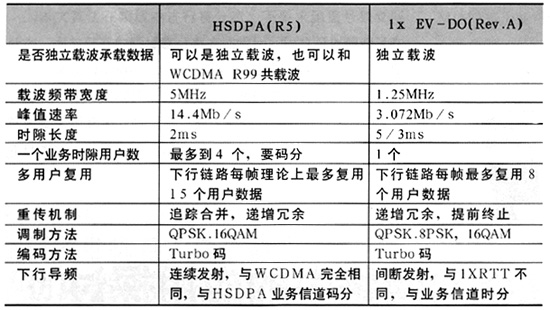

　由此可見，兩者在技術本質上有很多一致性。由于HSDPA頻帶寬度大于1x EV-DO，峰值速率更大，單從這方面考慮，在現階段以HSDPA從事手機電視業務效果會(huì )更好。我們以HSDPA為例，揭示移動網絡(luò )在WCDMA基礎上加載HSDPA時所引起的網絡(luò )性能參數的變化。

　　國內某家移動運營商以國內大城市的密集市區為范圍做了HSDPA的仿真[2]，在WCDMA R99共142個站點的基礎上，給65個均勻分布的站點引入HSDPA。以給定HSDPA占用功率和HSDPA用戶數作為變量參數，通過參數調整觀察網絡(luò )仿真結果的變化，再通過分析變化規律，預測引入手機電視業務可能產生的結果。本次仿真分為七種情況，如表2所示：

3.2　Monte Carlo仿真分析

　　通過表3可以看出，隨著HSDPA功率分配的增加，網絡(luò )阻塞率和下行鏈路功率過載隨之增加，特別是功率增加到10W時，增加幅度尤為明顯；在一定的HSDPA功率分配前提下，隨著網內HSDPA用戶數的增加，網絡(luò )阻塞率和下行鏈路功率過載隨之增加，特別是用戶數增加到15人時，增加幅度尤為明顯。可見HSDPA網絡(luò )性能在一定程度上受限于HSDPA功率分配和網內HSDPA用戶數。

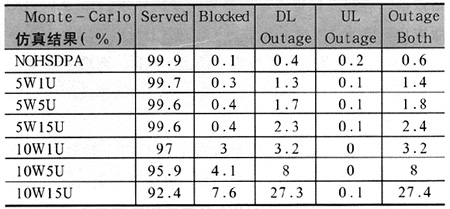

表3　Monte Carlo仿真分析

3.3　導頻覆蓋質量分析

　　在仿真過程中，設定有421個小區參與分析，其中，有191個小區設定有HSDPA的分配，占總小區數的45.37%。經仿真，相關的導頻均值如表4所示：

表4　各種情況下的導頻均值

　　可見，隨著HSDPA功率分配和網內HSDPA用戶數的增加，Ec/Io覆蓋質量逐漸變差。在10W15U的情況下，Ec/Io均值達到-8.15dB。

　　3.4　業務覆蓋預測分析

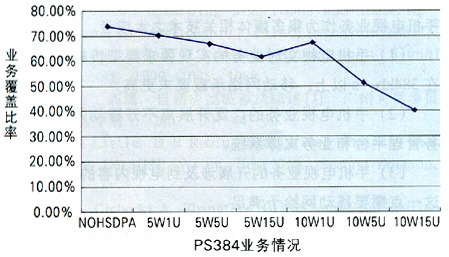

　　由圖1可知，當HSDPA分配功率為5W時，HSDPA對網絡(luò )覆蓋沒有很大影響；當它為10W時，如果HSDPA用戶數不大，影響也有限；但是，當它為10W時，如果HSDPA用戶數持續增加，則會(huì )產生嚴重影響。在下行從NOHSDPA的74%降低到10W15U的40.62%時，PS384業務降低了近一半。同時，隨著業務速率的提高，網絡(luò )影響越大。另外，在一定的HSDPA功率分配前提下，隨著HSDPA用戶數的增加，過載率增大，網絡(luò )中高速數據業務的比例隨之減少，各點上的用戶速率不斷降低；同時，用戶的增多使得各小區的HSDPA發射功率不斷增大，導致區域中間各點的終端接收功率普遍增加。

圖1　業務覆蓋預測

　　綜上所述，我們認為：

　　（1）骨干網和本地網的寬帶性有利于移動網承載手機電視業務。

　　（2）在接入網方面，目前較為成熟的HSDPA技術版本對以手機電視為代表的高速率數據業務的實驗開展有較好的支持，但受限于HSDPA分配功率和HSDPA網內用戶數，暫不利于大規模開展手機電視業務。

　　（3）3GPP將HSDPA的演進分三個階段，第一階段從2000年啟動，在R5版本定義了基本HSDPA，目前該階段已完成，我們所進行的仿真就在這個階段；第二階段是R6版本定義的增強型HSDPA，通過采用MIMO技術將峰值速率提高至30Mb/s；第三階段將聯合采用OFDM和64QAM調制技術，使峰值速率達到50Mb/s以上。相信隨著技術的不斷演進，分配功率等限制將會(huì )不斷被突破，手機電視業務規模也會(huì )越來越大。

　　（4）業務發展將會(huì )推動多種技術的融合，包括HSDPA、EV-DO、WiMAX/WiBro、Wi-Fi、UWB和DMB等，這些技術融合形成的網絡(luò )將能更好地承載手機電視業務。

4、移動網的管理和支持系統
　　目前，移動網絡(luò )的基本業務運行模式包含以下實體，如圖2所示：

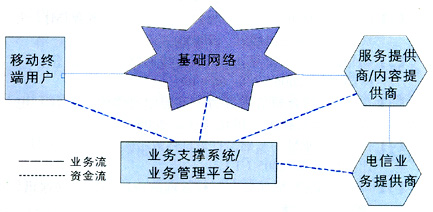

圖2　移動網絡(luò )的基本業務運行模式

　　業務管理平臺是為運營商提供的可快速啟動各種數據業務的平臺，具有強大的資源調度能力。它連接運營商的基礎網絡(luò )和業務支撐系統（客服系統、計費系統），為服務提供商/內容提供商們提供各種移動資源（如短信息中心資源、用戶信息資源、語音資源等）、功能資源（如單點認證、計費、漫游控制等）及各種公共的資源引擎（如地理位置、語音交互、推送信息等）。業務支撐系統是運營商為了開展業務必須建設的客服系統、營業系統、計費系統等子系統。圖3是目前常用的綜合短信平臺[3]。

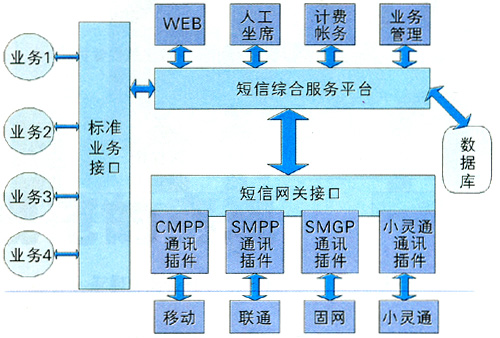

圖3　常用的綜合短信平臺

　　從綜合短信業務平臺構造來看，多業務的標準接口接入、強大數據庫支撐的服務平臺、靈活的通訊插件接口等等，都反映出以移動網為基礎的運營商模式有著較好的網絡(luò )管理模式，這點在引入手機電視業務時也是同樣適用的。移動網的優勢還體現在： 　　

1. 實行“兩級系統、三級管理”。


2. 　有基于存儲、基于數據庫和基于應用的容災系統數據復制技術。


3. 有較好的計費器和技術支撐系統（BOSS、CRM）。


4. 憑借相對完善的技術平臺，移動網形成了良好的贏利模式，同時又可通過足夠的資金不斷進網絡(luò )和服務。


5. 服務QoS和安全有良好保證。

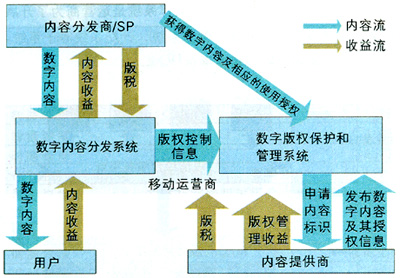

圖4　比較流行的版權保護商業模式

　　版權技術就是數字內容版權管理（DRM）技術，即給數字內容一定的控制和標識，避免其被非法使用、拷貝和盜版，為基于內容的各種增值業務發展提供安全保證。目前，數字版權管理技術正由第一代向第二代發展。DRM1.0技術主要用于內容的保護，DRM2.0主要加強通信保護和密鑰保護，這正是移動網需要的。

　　DRM2.0標準基于PKI理論，引入了安全信任模型，它與上面的商業模型相對照。該模型的主要實體是CA、RI和消費終端（移動終端）。如圖5所示，數字內容的分發系統對應模型中的CA，而數字內容版權保護和管理系統與RI對應。多種類型數字內容分發系統、用戶、內容提供商、內容分發商/增值服務提供商與一個統一獨立的數字版權保護和管理系統相連。

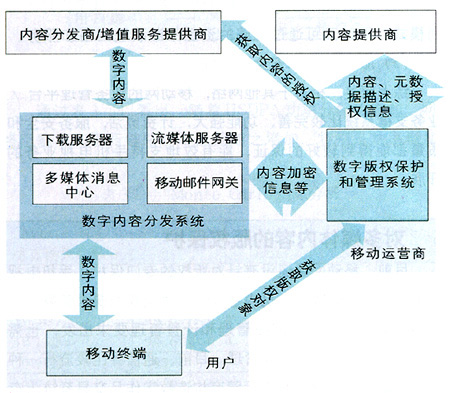

圖5　DRM2.0的安全信任模型

OMA DRM2.0適應了移動網的要求，主要體現在： 　　

1. 加強了對內容的保護，基于PKI的高安全級別。


2. 支持分組發包的流媒體格式。


3. 支持多種標準，不僅限于移動網絡(luò )和技術，支持跨設備的內容消費。


4. 支持針對超級分發的即時預覽。


5. 采用CMLA模型，由于其保證了兼容性，因此內容管理授權管理員（CMLA）機制促進授權實體的發展。
