基于IMS的多媒體彩鈴業務解決方案
北京郵電大學 陳靜 2007/02/08
一、IMS系統特點
IMS（IP多媒體子系統）最初是3GPP組織制定的3G網絡(luò )核心技術標準，目前已被ITU-T和ETSI認可，納入NGN的核心標準框架，并被認為是實現未來FMC（固定/移動網絡(luò )融合）的重要技術基礎。IMS是一個全IP的網絡(luò )架構，采用SIP協議進行控制，實現移動性管理、多媒體會(huì )話信令和載體業務傳輸，實現端到端的IP業務。此外，IMS還具有普通業務采用歸屬服務控制，接入獨立，業務、控制、承載層完全分離等特點。
IMS網絡(luò )選擇SIP協議作為呼叫控制協議，選擇Diameter協議為運行AAA（認證、授權、計費）功能的協議，在網絡(luò )安全方面采用IPSec技術和TLS安全傳送協議。IMS體系結構包括應用層平面、控制層平面、媒體層平面3個部分。應用層包括了多種類型的應用服務器，這些主持和執行服務的SIP實體，可操作在SIP代理模式、SIPUA模式和SIPB2BUA模式下。應用層為用戶提供多媒體業務，它獨立于網絡(luò )的接入層、核心控制層存在，能保證業務開發和提供的獨立性。控制層處理會(huì )話信令，由不同的功能實體來處理信令流，x-CSCF（呼叫會(huì )話控制功能）、HSS（歸屬用戶服務器）、MGCF（媒體網關控制功能）、MRFC（媒體資源功能控制器）等實體協同操作，提供用戶的統一認證、呼叫控制、策略管理、漫游和計費等功能。媒體層作為一個媒體宣告服務器，直接在用戶之間、用戶和IMS媒體功能（如媒體資源控制處理器MRFP）之間傳輸媒體流。
IMS系統的這些特點為用戶提供了一種有QoS保證的實時多媒體會(huì )話機制。業務提供者可以對業務進行合理的收費，運營商可以向用戶提供不同業務的整合。利用IMS，移動運營商給移動用戶提供多媒體業務；給企業用戶提供融合的企業應用，如IPCENTREX業務；固定運營商給寬帶用戶提供VoIP業務；綜合運營商為用戶提供固定和移動融合的IMS業務。目前比較熱門的業務是Wi-Fi與移動網的業務切換。IMS幫助固定和無線網絡(luò )運營商創(chuàng )建、部署和交付可以帶來更高收入的交互式多媒體服務，這些服務可以為用戶提供能無縫跨越多種接入網的應用體驗。
二、多媒體彩鈴
彩鈴已成為時下的流行娛樂(lè )形式，移動運營商高喊著“拼的就是響法”，彩鈴已全線進入了人們的手機，以各種各樣的形式取悅著人們的耳朵。3G時代的到來，終端能力的增強為滿足用戶多樣化的需求提供了一個強大的舞臺，從簡單的音效或歌曲發展成為融合圖片、文字、視頻的多媒體，多媒體彩鈴是踩在巨人的肩膀上發展，必將會(huì )演繹成一種表現自我、彰顯個性的特色文化。
多媒體彩鈴業務是基于IMS的增值業務，屬于被叫定制服務。定制多媒體彩鈴業務的用戶可以為某一位或某一組主叫用戶設定不同的媒體，它可以是極具個性的視頻、圖片、文字和音樂(lè )，其中視頻無論是娛樂(lè )性還是表達能力都更加豐富，應該會(huì )成為多媒體彩鈴的典型媒體形式。當主叫用戶呼叫時，他們不用再忍受傳統的“嘟~~嘟~~”聲或者單調的歌曲，取而代之的是精彩有趣、有聲有色的視頻動畫。這些視頻動畫可以是用戶自己錄制的“真人秀”，也可以是偶像的一段MTV，當然也可以是一段令人捧腹的“Tom&Jerry”動畫，所有想得到的視頻片段，都可以在主叫用戶的手機上播放，讓來電用戶“見視頻而知其義”，不僅取悅了不同的主叫用戶，而且用更加有趣、形象的方式傳達了自己的狀態。
多媒體彩鈴業務具有主叫號碼判斷能力，能針對不同主叫用戶播放不同的視頻。當家人、朋友、老板、戀人來電時，對方都可以看到精心設計安排的，對方獨享的視頻片段。定制多媒體彩鈴業務，不僅個人可以彰顯個性、傳情達意，企業用戶也可以宣傳產品服務，進行公益廣告，提升企業形象。
三、基于IMS的多媒體彩鈴業務解決方案
1.業務使用流程

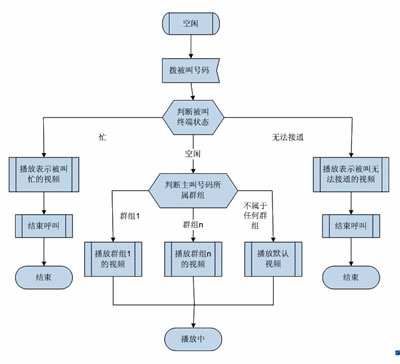

多媒體彩鈴用戶可以為某一位或某一組主叫用戶設定不同的視頻，當某個主叫用戶來電時，系統根據被叫用戶的狀態和主叫所屬的群組播放不同的視頻。如果被叫忙或者無法接通，則播放能表達被叫當前狀態的默認系統視頻；如果被叫空閑，則根據主叫號碼所屬的群組播放被叫為該群組定制的視頻。無論在哪種情況下，主叫都可以在手機上欣賞到精彩的視頻媒體。圖1是多媒體彩鈴業務使用流程。
2.系統架構

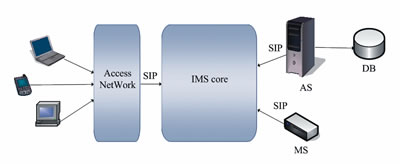

多媒體彩鈴系統包括終端、接入網、IMS核心網、提供多媒體彩鈴業務的SIP應用服務器（AS）、存儲多媒體資料的媒體服務器（MS）和數據庫（DB）。多媒體彩鈴系統架構如圖2所示。用戶可以通過手機、軟終端、筆記本電腦、PDA等多種終端接入并注冊到IMS核心網絡(luò )，SIP應用服務器、媒體服務器和數據庫協同工作，為用戶提供多媒體彩鈴業務。
3.業務信令流程

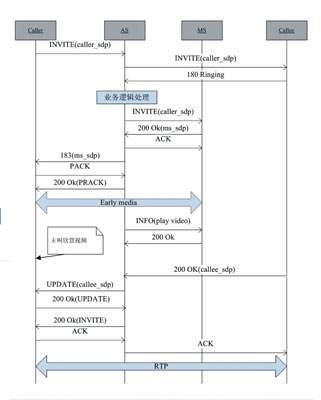

圖3是基于IMS的多媒體彩鈴業務的信令流程圖，描述了主叫呼叫被叫、被叫空閑、系統向主叫播放視頻的正常流程，需要終端支持100rel擴展。AS采用B2BUA模式，收到主叫UAC發送的帶主叫SDP的INVITE消息后，AS向被叫UAS發送帶主叫SDP的INVITE消息，當收到被叫發送的180Ringing響應后，AS進行業務邏輯處理，判斷應該向主叫播放什么視頻。接著AS向MS發送帶主叫SDP的INVITE消息，MS回復帶自身SDP的200Ok響應，AS向主叫回復183
Session Progress 響應，從而在主叫和MS之間建立早期媒體流。AS向MS發送指示播放視頻的INFO消息，MS直接向主叫播放定制的精彩視頻。當被叫摘機后，AS收到帶被叫SDP的200
Ok響應，通過UPDATE請求消息向主叫發送被叫的SDP，此時主被叫媒體協商完成，媒體流重定向到主被叫之間，呼叫雙方進行視頻通話。
4.市場分析
移動增值業務領域未來的趨勢是向著提供高品質、融合多種媒體、具備個性化和實用性的產品發展。多媒體彩鈴是具備了個性化和實用性的業務，在呼叫建立過程中在主叫方移動終端上播放由被叫用戶制作或選擇的視頻錄像，以生動直接的形式向主叫方展現被叫用戶想要傳達的信息。根據用戶的個性化需求，用戶可以更新自己的視頻、圖片、文字和音樂(lè )，多媒體彩鈴將會(huì )給用戶帶來更豐富更精彩的體驗，也可以為運營商吸引更多的用戶。3G推廣后，多媒體彩鈴必將成為移動增值業務發展的新動力，同時給SP和CP也帶來了豐富的商機。企業通過創(chuàng )作具有個性化需求的視頻內容和圖片內容，可以豐富用戶的體驗，更好地滿足用戶的特性化需求，也會(huì )為自身帶來更多收益。
