EXV助中興通訊打造全球呼叫中心工程

2007/01/26

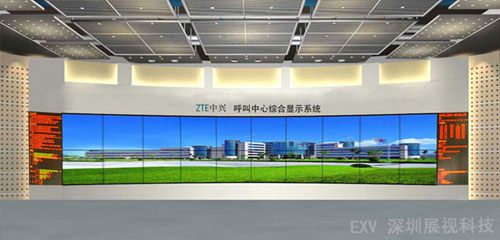

中興通訊DLP大屏幕拼接顯示系統效果圖

　　該大屏幕拼接系統是由2*10 60″DLP大屏幕顯示系統、LED電子顯示系統及PDP等離子顯示系統等三部分組成。DLP大屏幕投影顯示系統選用 20 臺深圳展視公司60寸的 DLP拼接顯示單元，并配置 SMV 大屏幕多屏拼接控制器系統、VGA矩陣系統、AV視頻矩陣系統及中央控制系統等相關設備組成。將國際最先進的高清晰度數碼投影顯示技術、大屏幕無縫拼接技術、大屏幕多屏圖像處理技術、視頻信號切換技術、計算機網絡(luò )技術等應用綜合為一體。

1. DLP大屏幕拼接系統的組成
　　DLP大屏幕拼接顯示系統主要由以下幾部分組成：
　　(1) EXVDMV-60U DLP大屏幕投影顯示單元
　　(2) SMV大屏幕多屏拼接控制器
　　(3) SMV大屏幕多屏拼接系統管理軟件
　　(4) 視頻矩陣系統
　　(5) RGB矩陣系統
　　(6) 大屏幕顯示墻底座
　　(7) 大屏幕工程所需的配套線纜

2. DLP大屏幕拼接系統的規格

　　根據系統需求，選擇60英寸DLP大屏幕背投箱體做為大屏幕的拼接單元，配合SMV大屏幕多屏拼接控制器和矩陣切換器，以2×10方式組合成背投拼接墻。

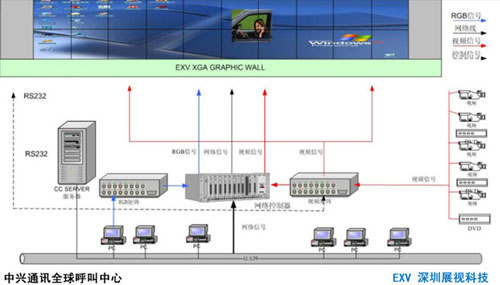

3. DLP大屏幕拼接系統的設備連接圖

中興通訊DLP大屏幕拼接顯示系統設備連接圖

4. DLP大屏幕拼接系統的特點

　　4.1 系統可用性

　　EXVDMV-60U DLP大屏幕投影單元箱體單元和SMV大屏幕多屏拼接控制器為主要部件組成大屏幕顯示系統，實現各網絡(luò )工作站和非網絡(luò )計算機RGB信號及視頻信號輸入等各種模式的顯示。通過中文版控制軟件，實現大屏幕顯示系統的圖像拼接和全屏顯示、單屏顯示、圖像的縮放并能夠實現網絡(luò )應用圖像信號和多路非網絡(luò )計算機信號的混合顯示。

　　4.2 系統先進性

　　考慮系統的先進性，保證系統采用先進的技術和成熟的產品。在大屏幕顯示領域，從模擬電路驅動顯示到采用數字技術是一個質的飛躍，從投影機DLP到大屏幕控制系統全都是數字化的，標志著當今世界的最新顯示和處理技術。全數字化是整個系統的一個明顯標志。

　　4.3 系統可靠性

　　由于對DLP大屏幕系統的特殊需求，整個DLP大屏幕顯示系統必須具有高可靠性、高穩定性等特點，以保證大屏幕顯示系統的連續正常運行。

　　4.4 系統經濟性

　　整套DLP大屏幕拼接系統具有低電耗，易維護的特點，有效地降低了系統運行中的維護費用。單臺投影機耗電低于200瓦，燈泡處于100W狀態下，光源燈泡壽命長達10000小時。DLP投影機的采用模塊式結構，方便更換內部配件，易于日常維護，如更換燈泡只需幾分鐘。

　　4.5 系統的易擴充性

　　模塊之間的組合采用簡單的“即插即用”模式，使得投影墻體的顯示模塊數量可以任意的增加或減少，而不影響DLP大屏幕拼接墻系統的顯示功能，避免了以往一個控制器只能控制幾塊大屏的限制，具有很強的可擴充性。

　　4.6 數字化控制

　　4.7 最優秀的大屏幕拼接技術

　依靠多年的專業技術經驗并采用最新的科學技術成果，我們實現了當今最先進的大屏幕拼接工藝。采用特殊的材料和工藝，DLP大屏幕的拼接取得了極佳的效果。

5. DLP大屏幕拼接系統的功能

　　該系統針對復雜的計算機網絡(luò )系統，采用了強大的網絡(luò )圖形控制器來顯示不同的網絡(luò )信息、視頻信號和RGB信號，整套大屏幕拼接系統主要具有以下的功能及特點：

• 大屏幕拼接控制系統的軟件平臺基于MS Windows核心的操作系統，同時支持UNIX操作系統，網絡(luò )上各NT和UNIX工作站均可通過網絡(luò )顯示于大屏幕電視墻上。


• 可以通過計算機集中控制、調節大屏幕系統參數、功能等。


• 支持大屏幕多屏圖像拼接技術,通過分辨率疊加，大屏幕上能夠顯示超高分辨率的計算機圖形。


• 大屏幕組合拼接投影墻采用無縫拼接技術，拼縫視覺效果寬度理想，物理縫隙小于0.5 mm，光學拼縫小于1.0mm，以確保大屏幕圖像的精確顯示和完美效果。


• 大屏幕拼接后總體平整，整個電視墻屏幕沒有凸凹不平現象，整墻表面平整精度誤差不高于0.5mm；外層涂有絕緣噴涂材料，涂層表面平滑，噴涂均勻，色調一致。


• 每塊單屏可單獨調整亮度、對比度、色彩飽和度；配合專用色彩分析儀和軟件，可實現對大屏幕投影墻色彩平衡的自動調節，實現大屏幕色彩的高度一致性。


• 大屏幕拼接控制軟件能設置大屏幕的所有參數，監控設備CPU板、電源板的工作狀態，可軟件控制燈泡開關，延長設備使用壽命。

　　對于EXV拼接大屏幕，最明顯的優勢就是可以通過大屏幕多屏拼接控制器的傳輸顯示，可以把整個大屏幕電視墻作為統一的邏輯屏來顯示高分辨率的系統應用程序，實現全屏顯示和分辨率的疊加，比如GPS、GIS電子地圖等，并且可將其作為底圖，在上面開啟各類應用窗口，作為單屏顯示的分辨率為1024×768，各系統的組合屏實現了分辨率的疊加，在EXV公司配置的2×10整個組合屏的顯示分辨率可以達到10240×1536。

6. 對大屏幕的監控及參數調整

　　SMV大屏幕多屏拼接系統管理軟件是我公司針對EXVDMV-60U DLP大屏幕投影單元的性能編寫的對投影單元參數調整、系統監測等進行拼接控制的管理軟件。結合SMV多屏拼接控制系統，可以實現對大屏幕拼接墻的完美管理。

　　控制終端通過SMV軟件，可以讀取燈泡的壽命、設備參數等，同時可以進行投影大屏幕的參數的設置，大大方便了用戶的使用和對設備的操作維護。

　　在本次項目中，深圳展視科技以其DLP大屏幕顯示系統的技術及產品實力，贏得了評標組領導及專家的一致好評。

　　此次中興通訊DLP大屏幕拼接顯示系統工程的成功簽約，充分顯現了展視科技強大的行業及產品技術實力。
