移動軟交換模式下實現小區短信系統方案

中國移動集團浙江分公司 鄧慶林 2009/07/23

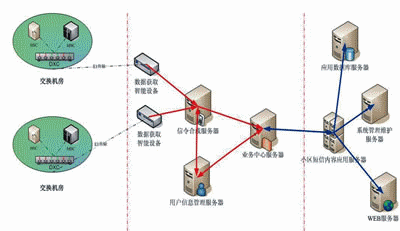

圖1 小區短信系統平臺結構示意圖

　　小區短信業務平臺由基礎數據系統、小區短信業務系統、小區短信應用與內容系統3部分組成。

　　基礎數據系統為業務平臺的前端，包含信令電路高阻復接、時隙收斂等部分。基礎數據系統通過對信令進行高阻復接，然后由DXC設備對復接的弱信號進行信號放大、時隙收斂，通過局間傳輸到IDC機房，完成集中的信令采集、分揀處理，實現小區短信的業務功能。

　　小區短信業務系統可以完成信令預處理、信令信息合成、用戶信息管理等功能，實現E1信號由7號信令格式到IP格式的轉換、信令信息關鍵內容提取、TMSI到IMSI翻譯、IMSI到MSISDN的對應，最終得到以偽碼化手機號碼為標示的用戶位置信息。

　　小區短信應用與內容系統由小區短信內容應用模塊（按照業務類型可分為應急等行業應用模塊）、計費核對模塊、客戶資料管理模塊、系統管理模塊和內容生成模塊組成。

軟交換模式下小區短信實現方案

1.軟交換模式移動核心網結構

　　隨著下一代網絡(luò )技術和設備的逐漸成熟，3G網絡(luò )建設正成為熱點，但是GSM網絡(luò )在中國已經發展多年，當前GSM網絡(luò )的建設已經相當成熟，具有良好的覆蓋性和穩定性。現有的GSM網絡(luò )在未來仍會(huì )是良好的語音業務承載網，是一個可持續發展的移動通信網絡(luò )。無論是從技術發展、用戶需求、網絡(luò )承載能力以及全球的漫游，還是從自身網絡(luò )投資保護的角度考慮，GSM網絡(luò )仍然具有存在價值。未來很長一段時間內GSM與3G（中國移動TD-SCDMA）是和諧共存、共同發展的網絡(luò )。

　　下一代移動網絡(luò )是以IP為基礎的，無論是軟交換體系結構還是第三代移動通信系統都采用基于IP的分組交換網絡(luò )。但是3G網絡(luò )向全IP網絡(luò )的演進是一個循序漸進的過程，因此未來的3G信令網在較長的一段時間內將面臨基于電路交換的No.7信令和基于IP網的信令互通的問題。

　　3GPP定義的3G核心網現在已經演進出R99、R4、R5、R6和R7版本。R99版本繼承了2G（GSM/GPRS）所有的業務和功能。核心網從邏輯上分為CS域和PS域，其CS域可以采用TDM或者ATM的傳輸方式，PS域基于GPRS技術，網絡(luò )采用分組交換技術。R4版本繼承了R99所有業務和功能，其核心網采用TDM/ATM/IP方式組網。R4版本是一個革命性的版本，其核心網主要是在電路域引入了軟交換的概念，將信令控制和語音承載相分離，MSC可以用組合或MSCServer、MGW分離結構實現。控制和承載相分離，易于向下一代網絡(luò )演進。R4版本的3G核心網引入了分布式的網絡(luò )架構，同時信令也從傳統的基于TDM的承載方式開始向IP承載演進，而高層使用的仍是No.7信令應用部分。

　　MSC被分坼為兩個網元，MSCServer和MGW，MSCServer負責MSC的控制功能，MGW負責承載控制功能，Server和MGW之間通過Mc接口(H.248協議及其擴展)來互通（如圖2所示）。對于信令網關（SG）的設置，在R4引入初期業務量不大的時候，一般采用SG與MGW合設的方式，因此Mc接口可分為媒體控制協議和控制信令。我們重點討論的是Mc接口中的控制信令。

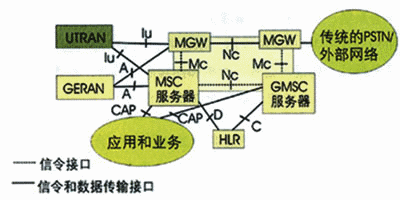

圖2 軟交換模式移動核心網結構中MSC分拆示意圖

　　SG中主要采用IETF制定的SIGTRAN協議解決承載轉換的問題。SIGTRAN協議是支持通過IP網絡(luò )傳輸No.7信令協議的協議棧，該協議棧支持No.7信令協議分層模型定義中的層間標準原語接口，從而保證已有的No.7信令應用可以未經修改就使用，通過增加自身的功能來滿足No.7信令的特殊傳輸要求。

　　SIGTRAN的協議結構包括3個組件：標準的IP傳送協議、通用的信令傳輸協議和No.7信令適配子層。SIGTRAN協議底層為傳輸層流控制傳送協議（SCTP）。SCTP主要用來在IP網中傳送七號信令消息，該協議用來在IP網中提供可靠的數據傳送協議，完成偶聯的啟動和拆除、多數據流的順序傳送、用戶數據分段、差錯控制、數據塊綁定、路徑管理等功能。SIGTRAN協議上層為適配層（UA協議），IETF定義了M2UA、M2PA、M3UA和SUA等，這些適配協議分別有不同的應用場合。

　　M3UA是3GPP建議采用的SIGTRAN協議，是目前廠家廣泛支持的技術。M3UA能同時支持目前所有的移動網絡(luò )協議，包括BICC、ISUP、MAP和CAP。

2.軟交換模式IP數據采集方式

　　在軟交換模式下，在不影響信令傳輸的前提下，小區短信系統通過對Mc接口（MGW與MSCServer之間）進行IP數據采集，替代采集A接口七號信令數據，對采集到的Mc接口數據進行分析、合成，獲取到小區短信平臺所需的重要、關鍵數據。

　　Mc接口IP數據采集方式有TAP數據采集方式及以太網交換機數據鏡像的方式。

（1）TAP數據采集方式

　　MSCServer與MGW等設備間信令串連接入TAP設備，經過TAP設備后，信令分兩個方向，一個分支接入網元設備，另一分支接入IP信令數據采集設備進行信令的初步分析。TAP設備串連入網絡(luò )后，不影響信令的聯通性。在將TAP設備接入系統時，系統采用TAP方式進行數據采集，需要短時間中斷業務。

　　該方式的優勢有：捕獲100%的數據包，沒有丟包；可監測到不規則的數據包，方便故障排查；精確的時間戳，沒有延遲和重定時；一次安裝，可方便信令數據采集設備接入和移動。該方式的劣勢有：需額外投資購買TAP設備；TAP設備有端口數量容量限制；占用機架空間和電源消耗。

（2）以太網交換機數據鏡像方式

　　通過在信令經過的以太網交換機上配置數據鏡像對信令進行監測，這種方式?jīng)]有其他設備的介入，對信令系統影響最小，操作實現比較簡單，不需要終端軟交換網絡(luò )的業務，但是在以太網交換機上做數據鏡像對以太網交換機的性能有所要求，當被鏡像的端口流量較高。交換機超過一定網絡(luò )流量時不太適合采用這種方式。

　　該方式的優勢有：經濟，不需要額外的設備；可同時監測一個交換機上一個VLAN上所有的流量；使用方便簡捷。該方式的劣勢有：多端口流量鏡像到一個端口上以及端口數據流量大時，可引起緩存過載及丟包現象；數據包通過緩存時會(huì )被重定時，就不可能精確地確定時間尺度；因為鏡像端口的流量使得交換機的CPU負載加重，所以會(huì )引起交換機工作性能下降。

3.Mc接口數據采集協議分析

　　Mc接口是連接MSCServer與MGW之間的接口，該接口基于IP承載和H.248協議。Mc接口支持SCTP多歸屬機制，其協議棧為DTAP/BSSAP/SCCP/M3UA/SCTP/IP。

　　IP協議分為IPv4、IPv6，該層包含目的端地址、源端地址。

　　SCTP協議包含目的端端口、源端端口。

　　M3UA(MTP3UserAdaptation Layer)為傳輸層，包含opc、dpc、si、ni、sls等信息。信令合成程序可以根據opc、dpc、gettime，以及源端局部引用號和目的端局部引用號來惟一確定一段時間內的信令。

　　SCCP信令是A接口上最多的信令，它包含在M3UA的消息內容里，可以認為SCCP是M3UA的消息的一種。SCCP層包含源端局部引用號、目的端局部引用號及消息類型，主要消息類型有CR、CC、DT1、UDT、CREF、RLSD、RLC。

　　BSSAP層包括完全三層消息、呼叫、切換和清除消息。其中完全三層消息包括移動性管理、無線資源管理、呼叫控制消息。DTAP層包括移動性管理、無線資源管理、呼叫控制、沒有呼叫的SS消息、短信或其它補充業務消息。

　　移動性管理層包含IMSI分離、位置更新、CM服務、識別響應、TMSI重分配等消息。

　　無線資源管理層包含尋呼響應、切換命令等消息。

　　呼叫控制層包含setup、connect、disconnect、release、startDTMF等消息。

　　與呼叫無關的SS消息內有手機發起的設置補充業務、取消補充業務、查詢補充業務和網絡(luò )回復的消息。

　　Mc接口不存在高低速信令格式的區別與判斷，并且消息中沒有Bib、Bsn、Fib、Fsn，并且不存在E1及時隙等信息。

　　Mc接口內信令數據需要經過合成之后，才能得到業務應用的必要關鍵信息。

軟交換模式下小區短信 平臺實現方式

　　1.小區短信平臺結構

　　小區短信業務平臺仍然由基礎數據系統、小區短信業務系統、小區短信應用與內容系統三部分組成。

　　2.小區短信平臺改造實施建議

　　小區短信平臺支持軟交換IP信令采集的解決方案建立在原有No.7信令采集系統的基礎上，除數據采集設備與原來有所不同外，其他如信令合成模塊、數據交換中心模塊等都可以與原系統共用。在很長的一段時間內，TDM電路交換網與軟交換網絡(luò )將并存。如果需要完整信令信息，需要數據合成中心同時處理軟交換網絡(luò )及電路交換網絡(luò )采集的信息并進行綜合分析。例如省外漫游用戶信息還需要在TDM上采集分析。

　　設計人員需要確定軟交換網絡(luò )中信令采集方式，目前串聯信號TAP設備的方式需要暫時中斷軟交換網絡(luò )中的信令或者媒體流通路，會(huì )暫時中斷業務。交換機端口數據鏡像的方式雖然不需要中斷業務，但會(huì )加重以太網交換機的處理負荷，不適合監測大量數據的場景。筆者建議在監測數據量較小的情況下，采用數據鏡像的方式，而監測數據量較大時采用TAP設備的方式，并選擇業務量較小的時段實施。

　　另外，需要注意的問題是軟交換系統中設備廠商對軟交換網絡(luò )協議的支持程度。一般廠家對軟交換網絡(luò )協議的支持都是分期、分步驟的，所以部署軟交換網絡(luò )采集時，需要結合網絡(luò )需要、網元廠家協議的支持能力及時間表進行確定，建議不同類型、不同廠家的軟交換網元設備正式入網采集前進行協議采集分析測試和業務試點。

　　3.軟交換機房Mc信令采集

　　設計人員在軟交換機房?jì)葘�TAP匯聚后的Mc信令鏈路或者是交換機鏡像的Mc信令鏈路接入到Ip信令匯聚交換機后，要用專門的信令采集設備進行信令數據采集。為節省MDCN網絡(luò )傳輸帶寬，建議將預處理后的信令數據傳輸到小區短信業務平臺中心機房（如圖3所示）。

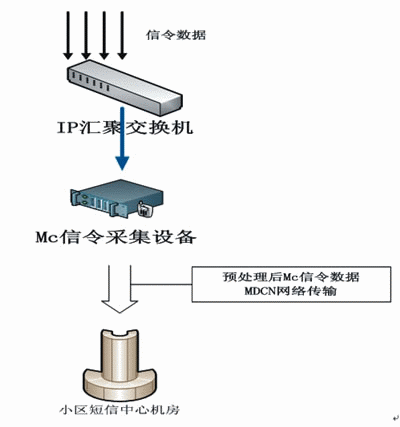

圖3 軟交換機房Mc信令采集示意圖
