車載移動監控應用分析

崔瑞琳 2009/06/09

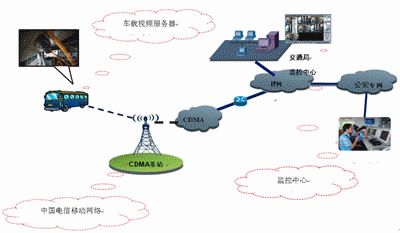

圖1 車載監控系統工作原理示意圖

　　1.車載終端

　　車載終端是車輛監控管理系統的前端設備，一般隱秘地安裝在各種車輛內，車載終端設備主要由車載視頻服務器、LCD觸摸屏、外接攝像機、通話手柄、汽車防盜器等各種外接設備組成。

　　車載視頻服務器采集音視頻信號并壓縮為數字流，通過cdma20001x等無線網絡(luò )傳輸到用戶監控中心，達到遠程監控、應急指揮的目的。車載視頻服務器需要的是雙碼流同時編碼，包括本地獨立的錄像碼流和網傳碼流。

　　用戶需要提取視頻監控的數據，可以采用兩種方式：一是通過車載終端USB端口，二是通過EV-DO（cdma20001x、Wi-Fi）遠程調取。

　　2．監控中心

　　監控中心是調度指揮系統的核心，是遠程可視指揮和監控管理平臺，對所有現場車輛監控，實現音視頻雙向交互指揮，監控中心的電子地圖上就可以顯示車輛所在的直觀位置，并通過無線網絡(luò )對車輛進行監控設置，例如通過配置云臺，可以遙控車載前端攝像機。

　　同時可實現監控中心對可控范圍的運營車輛進行實時、集中、直觀地監控和調度指揮，并能與110、119接處警中心聯動以便在發生警情時及時出動警力到達現場，保障應急處理的效率。

　　3．傳輸網絡(luò )

　　與采用有線網絡(luò )的固定監控有所不同，車載監控只能依賴于無線網絡(luò )，中國電信移動網絡(luò )是適用于廣域無線網絡(luò )音視頻數據傳輸的網絡(luò )方式。

車載監控系統功能及特點

　　1.車載監控功能

　　（1）實時視頻監控

　　監控中心可遠程實時監控車輛視頻，車載無線視頻服務器（單卡/雙卡）支持多路視頻遠程瀏覽。

　　（2）錄像存儲回放

　　采用多級存儲結構，車廂內有車載硬盤、存儲CIF（D1）、無線上傳CIF。車載錄像能遠程查詢、下載。

　　（3）車載報警聯動

　　車載報警聯動主要包括一是外接報警按鈕，即駕駛員在行駛過程中遇緊急情況可向監控中心報警。二是雙向語音通話。

　　（4）GPS定位

　　內置GPS可以跟蹤車輛的運動軌跡，可全面了解營運情況。

　　2.車載監控特點

　　監控系統支持通過多種終端進行監控，主要包括PC等客戶端、電視墻、手機終端，并具備遠程視頻瀏覽、遠程控制、多畫面監視、多畫面輪詢、手動錄像、錄像回放等功能。

　　（1）監控客戶端

　　監控中心通過專線連至電信IDC機房，客戶可對各監控點的視頻瀏覽和攝像機PTZ控制等功能。

　　（2）大屏幕電視墻

　　可安裝網絡(luò )視頻解碼器，將前端采集來的數字信號解碼還原成圖像和聲音傳輸到電視墻上，為用戶提供多路監控點圖像的集中實時顯示。

　　（3）手機監控

　　通過內置監控客戶端軟件的3G手機終端實現遠程視頻瀏覽、遠程云鏡控制、視頻截圖等功能，滿足客戶遠程視頻查看、遠程應急指揮的需求，向3G客戶提供隨時隨地的視頻監控服務。

　　此外，車載監控還有其它一些特點。一是分布式監控、集中式管理、智能化設置、人性化操作。二是采用無線視頻服務器的一體化設計，系統可靠性高。三是采用雙碼流技術，本地錄像采用D1分辨率，網絡(luò )傳輸采用CIF/QVGA分辨率。四是采用H.264壓縮編碼的方式，支持多路視頻同時接入，每一路視頻在8～10幀，視頻更清晰。五是無線網絡(luò )傳輸，中國電信3G上行帶寬可達1.8Mbit/s。六是系統具備強的擴展能力。

車載監控關鍵點

　　1.聯網式車載監控

　　通過電信CDMA無線網絡(luò )，采集移動車輛視頻信息，傳送給監控中心實現遠程視頻瀏覽、遠程控制功能，同時車載終端連接LCD觸摸屏并安裝GPS模塊后實現衛星定位和語音自導航功能。系統發送監控及定位信息給調度監控中心，監控中心實現大屏幕視頻圖像、電子地圖顯示，能及時、準確地對車輛進行調度、監控和管理。監控中心也可以向車輛發送調度、路況、新聞等各種信息，提供更好的服務。

　　2.系統的穩定性及減震問題

　　相對于固定監控，車載應用環境惡劣，需要提供比較穩定的終端系統。在車載設備的供電問題上，車載由于特殊的使用環境，需要更低功耗、抗干擾能力要強，電源的管理上充分考慮車輛啟動、高速運動、行駛過程的電壓波動、電磁干擾、多塵的復雜環境等問題，保證系統運行時的可靠穩定。

　　如果車載設備采用硬盤存儲保護技術解決減震問題，除了機器要減震外，硬盤尤其要注意減震，目前部分車載閃卡存儲，可避免硬盤被震動損壞問題。

　　3.車載增值服務

　　車載終端連接液晶顯示器，在實現音、視頻監控、錄像的同時，還提供新的增值服務——車載娛樂(lè )功能，可接收收音機、電視等信號外，還可預存DVD、VCD等娛樂(lè )節目，任意編排播放順序，實時自動播放、手動播放、循環播放、斷點續播功能，還提供定時廣告插播，這不僅滿足旅客娛樂(lè )的需求，還能為營運單位帶來新的商機。

　　車載實現上述增值業務，需要與中心服務器數據同步，從中心服務器獲取多媒體廣告文件列表和廣告文件。

移動車載監控應用場景及目標用戶

　　車載監控應用范圍很廣泛，例如公交車、警車、運鈔車、消防車、環衛車、交通巡邏車、氣象監測車、貨運車、長途客車、船只以及其它應急搶險車輛等。以上監控應用行業對車輛監控的位置和范圍有所區別，通常車載的主要監控目標有3個方面。

　　1.車廂監控和車門監控

　　（1）車廂內裝有3～４個攝像頭（車前、車后、上客門等），司機可通過車廂內顯示器查看車內信息，正對車門，可以清楚監控上車乘客面貌，防盜。另外可以監控乘客投幣、刷卡過程，防止逃票和司乘人員竊取票款的行為。車廂內部及后門監控，可以監看和記錄車廂內的情況，杜絕夾傷乘客事故的發生和防范不法分子作案。

　　（2）監控中心調度管理平臺可隨時調看車上的監控圖像，并可語音對講。

　　（3）實現監控中心對車輛的聯網安全監控與應急處理。

　　（4）監控調度中心對車輛的行車位置、路線、工作狀態的跟蹤、指揮。

　　2.路況監控

　　主要監控車前路況，當發生交通事故或車輛堵塞時可以提供交通信息依據。

　　3.監控中心場景設置

　　根據用戶需求設置，監控中心對車輛監控設置為：選擇特定的一路或多路車輛在地圖上進行實時定位與視頻監控；對車輛分組，周期性地對各車輛組進行輪流視頻監控；接到報警后，會(huì )在地圖上定位車輛并彈出視頻。

車載監控業務需求

　　1.用戶業務關注點

　　（1）結合安全生產及應急指揮的實際情況，需要在遇到緊急突發事件時將現場的實時視頻圖像傳輸到應急管理中心，在第一時間能夠遠程指揮現場的應急搶險工作。

　　（2）及時準確地分析、判斷被監控對象發生的情況，做出正確決策和指揮。同時能夠在移動指揮和監控指揮中心總部存儲遠程圖像，便于以后備查取證。

　　（3）通過跟蹤監視，實行線路監控，更快捷地安排或者更改行車線路，可以有效緩解道路擁堵現象，可以進一步加強單位的車輛管理，協調和溝通。

　　2．用戶業務功能需求

　　（1）行駛監控

　　行駛監控實現圖像抓拍、錄像和錄像回放、報警和報警聯動功能，對云臺的控制、攝像機的變焦、預置位及巡航等功能，行使監控可實現超載監控、行李箱防盜監控等多方位的監控。

　　（2）遇險報警

　　系統可設定車輛行駛范圍報警、速度報警、圖像狀態報警等報警功能。

　　（3）存儲和回放功能

　　車輛通過無線方式上傳的圖像信息可通過錄像方式存儲在監控中心管理平臺的存儲服務器上，提供計劃錄像、循環錄像、報警錄像等多種存儲方式，監控終端可通過監控中心服務器隨時進行錄像檢索、回放操作，并支持時間、地點、事件等多種檢索方式，相關信息可形成日志。

　　終端本地存儲錄像指監控終端（監控中心、派出所及公交運輸企業）在瀏覽圖像的過程中，可對所傳輸的圖像信息進行本地錄像。

　　（4）車載娛樂(lè )功能

　　車載終端在實現音、視頻監控、錄像的同時，還可提供增值服務——車載娛樂(lè )功能，接收音視頻信號外，還可預存DVD、VCD等娛樂(lè )節目，任意編排播放順序，實時自動播放、手動播放等功能，還提供定時廣告插播，滿足旅客娛樂(lè )的需求，同時帶來新的商機。另外，安裝GPS模塊可實現衛星定位和語音自導航功能。

　　另外用戶對車載系統還有車載免提電話、上下客記錄、車輛緊急呼叫等功能要求。

　　3．典型用戶群

　　車載監控的典型用戶群包括各行業車輛監控，主要是公交車、客運車、公安、武警部隊警用車輛、金融行業的運鈔車、汽車銀行、出租公司的出租車、保險行業的高檔保險車、郵政部門的郵政運輸車、運輸公司的長途運輸車、大型企業物流監控、航道航標燈監控管理、船舶監控。

　　另外還可以應用于私家車、危險品運輸車、囚車、消防車、水電搶修服務車、政府公務車、醫療急救車等等。

車載移動監控產品業務定位

　　國內車載監控是一個新興市場，其后續市場擁有巨大的發展空間，根據市場需求和容量，筆者建議車載移動監控產品業務重點定位3個領域。

　　1．公交、旅行車車載監控

　　公交車內實現車載監控，有利于預防和打擊違法犯罪、維護社會(huì )治安穩定，解決公共汽車上的突出治安問題；同時也能實現公交中心及時指揮、調度各車輛的出車、路線，提高運力、優化服務。

　　同時，公交車載監控的部署也有利于與政府部門建立良好的、持久的公共關系，實施政府、運營商共同建設城市信息化監管體系，創(chuàng )建“平安城市、和諧社會(huì )”的新景象。

　　2.公安、交通車載監控

　　在全國范圍內，監控產品在公安和交通行業的發展已經具有規模效應，如果進一步開發和部署車載應用，必將產生新的業務增量，車載實時監控在公安和交通應用將發揮技術優勢和提高上述單位的靈活反應能力，通過無線實時視頻將現場情況及時傳回指揮中心，便于遠程指揮和調度，降低危險性，極大地縮短反應時間，增強公安警力的戰斗力。

　　3.消防、水利、物資運輸

　　消防和水利行業也屬于適用于車載監控的行業范圍，在山區、海岸、島嶼等難于鋪設有線網絡(luò )、自然條件比較惡劣的地方，車載監控實現對異地消防、水利等事發現場的實時監控，便于遠程指揮和調度，增強快速反應能力，同時也減少人力投入及運營成本。

　　總之，在移動增值業務市場，預計今年國內移動增值業務收入占移動運營企業主營業務收入的比重預計將達到25％以上，發展移動車載業務必將給電信增值業務帶來新的增長點。隨著移動車載業務功能的不斷完善，它的適用范圍將越來越廣，作用將越來越大，不僅在長途大巴、公共汽車、公安交警用車上將被廣泛的應用，而且在火車、船舶、救護車、消防車、、機關、學校、幼兒園等單位的接送專車上都有十分廣泛的用途，同時，車載移動監控產品也有利于創(chuàng )新發展，各種社會(huì )合作和增值新業務的不斷推出，也使得3G相關的增值業務快速發展。
