基于組播代理的移動組播實現機制研究

2007/10/09

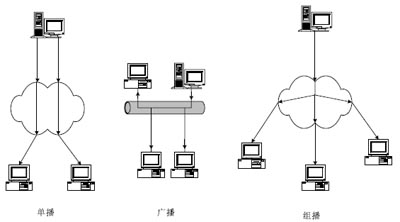

圖1 單播、廣播和組播的傳輸方式

　　目前此類業務在IP網上幾乎都是采用IP組播的方式來實現的。IP網通信包括三種通信方式（如圖1所示）：?jiǎn)尾ィ║nicast）、廣播（Broadcast）和組播（Multicast）。單播是指源主機向指定單個目標主機發送數據信息，單播連接是一一對應的，即一個發送者只能對應一個接收者；廣播指源主機向一個網絡(luò )段中的所有主機發送數據信息，即該網段所有主機都可以接收這個數據信息；組播介于單播、廣播之間，源主機向網絡(luò )中特定的一組主機發送數據信息，這些主機是靠組播地址來指定的。

　　相對于單播，組播技術可以實現一對多，或者是多對多的數據傳輸，極大地減輕了網絡(luò )和源主機的負載，提高了傳輸效率；相對于廣播來說，組播技術能靈活地將信息發給指定的組成員，而不是網段中所有的主機，同時通常廣播僅限制在本網段內，不能通過路由器進行轉發。

二、移動組播的研究現狀

　　2.1 移動組播面臨的問題

　　在IP網絡(luò )中，每個組播成員的IP地址在一個組播會(huì )話中是固定不變的，因此，IP網絡(luò )組播對組播組成員的管理、建立和維護組播樹相對比較簡單；在移動網絡(luò )中，即使在會(huì )話過程中組播組成員沒有增減，但是由于每個成員的地址在不斷變化，也會(huì )導致整個組播樹的不穩定。這將使移動網絡(luò )組播組的維護和管理變得較為復雜。

　　由于組成員的移動性，移動組播在實現過程中主要存在以下幾個問題：

　　(1) 組播樹的維護管理

　　現有組播路由協議，如DVMRP（距離矢量組播路由選擇協議）、MOSPF（Multicast-Open Shortest Path First）、CBT（核心樹）等都是基于組成員地址是固定的這樣一個前提，如果組成員發生移動，這些協議處理機制采用對原有組成員進行“剪枝”，而后新增一個組成員的方式進行管理。這種方式對于IP網絡(luò )組成員幾乎不移動的情況是實用的，但是對于移動網絡(luò )，由于組成員頻繁移動，會(huì )導致組播樹頻繁地進行“剪枝”和新增組成員。因此，移動網絡(luò )中組播樹非常不穩定，同時組播樹的管理和維護會(huì )產生大量開銷。

　　(2) 組成員的切換延時

　　IETF的移動IP協議定義了家鄉代理(home Agent，簡稱HA)、外地鏈路、外地代理(foreign Agent，簡稱FA)、通信對端等概念，一個移動節點擁有兩個IP地址：家鄉地址和轉交地址。節點在移動過程中，家鄉地址不改變，發送到該節點的數據都通過家鄉地址與轉交地址之間的隧道轉發給移動節點。當組成員切換時，包括網絡(luò )鏈路間切換的固有時延，以及重新加入組播組以及建立組播轉發樹的時延，都將導致組播成員丟包。

　　這是移動組播相對于IP組播最突出的兩個問題，在設計移動組播協議過程中需要重點加以考慮。

　　2.2 現有的移動組播協議

　　移動IP協議中提出了兩種組播方案：“雙向隧道”和“遠程加入”，以下對這兩種協議進行說明和簡單比較。

　　2.2.1 雙向隧道

　　雙向隧道(bi-directional tunnel，簡稱MIP-BT)是指在移動節點與家鄉代理之間建立雙向隧道，移動節點通過雙向隧道加入/退出組播組，并且通過該隧道發送和接收組播包。移動節點通過隧道向家鄉代理發送IGMP（組管理協議）報文，請求加入組播組。而后家鄉代理加入組播樹中，并將組播包通過隧道以單播的方式發送給移動節點；移動節點向組播組發送數據時，也是首先通過隧道將組播包發送給家鄉代理，然后由家鄉代理以組播的形式發送該組播包。

　　雙向隧道方式有效地解決了因組成員切換給組播樹造成頻繁調整的問題，減少了計算量和通信負擔。但是，雙向隧道也存在三角路由以及“隧道聚集”問題。三角路由不是最佳路由，會(huì )給鏈路帶來很大的開銷；外地代理有可能通過隧道從不同的家鄉代理收到多個重復的組播數據包從而產生“隧道聚集”問題，導致鏈路帶寬資源的嚴重浪費。

　　2.2.2 遠程加入

　　遠程加入(remote subscription,簡稱MIP-RS)是指移動節點改變地址后重新加入到組播組中，并由組播協議重新計算組播樹。遠程加入方式最大的優點在于無須建立外地代理和家鄉代理之間的隧道，因此也就不存在隧道聚集問題。同時，組播數據包能夠沿著最優路徑進行轉發，避免了三角路由問題。

　　遠程加入存在的問題是：首先，節點每次移動都需要重新計算并建立整個組播樹，這會(huì )影響組播樹的穩定性，給組播樹的管理和維護帶來較大的開銷；其次，在頻繁切換過程中，退出和重新加入組播組都會(huì )產生較大的切換時延，從而導致播包丟失，影響組播應用的可靠性，尤其是在節點快速移動、頻繁切換的情況下這個問題尤為突出。

三、基于代理的移動組播協議ABMoM

　　針對雙向隧道和遠程加入存在的問題，本文提出了一個基于區域代理的移動組播的實現機制——ABMoM（Agent-based mobile multicast ）。

　　3.1 ABMoM的基本原理

　　ABMoM中引入了組播代理（multicast agent，簡稱MA）的概念，MA可以代替移動節點加入某個組播組，接收該組播組的數據。移動節點（mobile host，簡稱MH）在一個子網中，如果要加入某個組播組，就向當地子網的MA發送一個加入請求，在MA向組播路由器發送加入組播組的請求后，通過組播路由協議建立到該MA的組播樹。

　　MA接收到組播組的數據包后，通過單播的方式發送給MH，而MH發往組播組的數據也通過MA來轉發。整個ABMoM的原理如圖2所示。

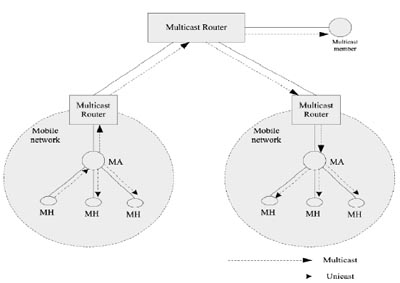

圖2 ABMoM網絡(luò )結構

　　3.2 ABMoM組播組加入機制

　　在A(yíng)BMoM協議中，子網的組播代理MA擔任了重要角色，MA負責子網中所有組播組成員管理。

　　移動節點MH加入某個組播組，首先向MA發送一個組播組加入請求，該請求包含該組的組播地址以及MH的地址。MA將首先查閱本地維護的活躍組播組列表，如果發現MH要加入的組播組在本地活躍的組播組列表中，就將MH的地址添加入該組播組成員列表中，一旦接收到該組播組的數據即可通過單播的方式轉發給MH。

　　如果MA查閱到MH請求加入的組播地址并不在本地活躍的組播組中，將向上游的組播路由器發送IGMP報文，請求加入該組播組。加入成功后，MA在本地的活躍組播組列表中添加該組播地址，并將MH加為該組播組的成員。當后續還有MH要加入該組播組時，MA無須再向上游路由器發送報文，而是直接將該MH加入到該組播組的成員列表中，進行單播數據轉發即可。

　　在A(yíng)BMoM機制中，MA不僅擔當了部分組播路由器的角色，同時負責組播子樹的管理。而在區域內發生組播成員的加入和退出時，一般情況下都不會(huì )影響整個組播樹，只有當該區域第一個組播組成員加入和最后一個組播組成員離開時，才需要重建整個組播樹，因此ABMoM可以保證組播樹的相對穩定。

　　3.3 ABMoM組播組退出機制

　　在IGMP協議中，IGMPv1通過組播路由器發送查詢報文來查詢某一個端口下是否還有組播組成員；IGMPv2則由組播組成員主動向組播路由器發送退出組的消息。當一個MH要退出某個組播組時，ABMoM也有兩種機制進行處理： MH主動向MA發送退出組播組的請求；MA主動發現MH已經退出組播組。

　　如圖3所示，當MH要退出某個組播組時，主動向MA發送退出請求，MA接收到該請求，查詢該組播組的成員列表并將該成員從列表中刪除。如果該MH非該組播組的最后一個成員，MA只是簡單地停止向該MH轉發數據包；如果該MH是該組播組的最后一個成員，則當它退出后，該區域中無該組的其他成員，為了節省帶寬資源，MA需要向上游路由器發送退出請求，或者是由上游路由器進行自動“剪枝”。MA并非在該組最后一個成員離開后就立即發送退出請求，而是要滯后一段時間查看該區域是否有新的MH加入。這種機制對于移動組播是非常必要的，可避免MA因MH的移動而頻繁加入退出組播組，導致組播樹的不穩定。

　　在另一種機制中，MH不向MA發送退出請求而直接拒收自MA轉發的組播數據包，因此MA必須有主動發現MH退出組的機制。在A(yíng)BMoM機制種，MA定期向組播組成員發送查詢報文，MH如果仍然在組播組活躍，則在接收查詢報文后立刻響應一個活躍報文告知MA，否則MH對MA發送過來的查詢報文不做任何響應。MA在發送完查詢報文后，在本地啟動一個計時器，如果計時器超時還沒收到響應的活躍報文，MA將向該MH再次發送查詢報文，如果連續三次都未收到MH的活躍報文，則MA認為該MH已經退組，將把MH從組播組成員列表中刪除。

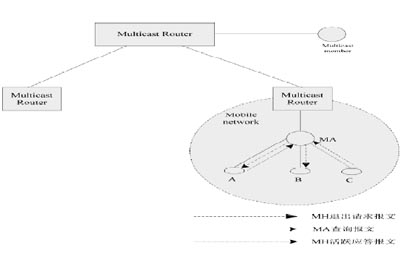

圖3 ABMoM中MH退出組播組

　　3.4 ABMoM的切換機制

　　移動組播協議關鍵是在節點移動狀態下要保證組播數據能及時地傳送到節點。

　　當一個組播組成員改變網絡(luò )中位置的時候，ABMoM協議的處理機制是：該節點在原有的網絡(luò )中退出該組播組，然后在新的網絡(luò )中又加入組播組。

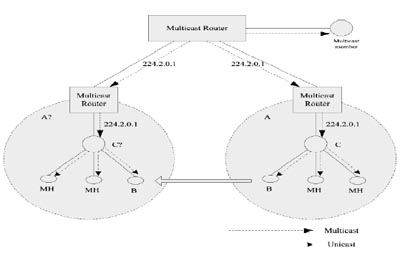

　　如圖4所示，B為一個移動節點，在網絡(luò )A中加入了組播組224.2.0.1，并通過C（C為網絡(luò )A中的MA）進行組播代理。當B移動到網絡(luò )A′后，B向網絡(luò )A′中的組播代理C′發送加入組播組224.2.0.1的請求。

　　在極端的情況下，網絡(luò )A中組播組224.2.0.1只有C一個組播成員且網絡(luò )A中后來也無其他MH加入組播組224.2.0.1，C將通知上游路由器退出組播組224.2.0.1，這時候需要重新構建組播樹；而在網絡(luò )A′中，原來也沒有組播組224.2.0.1的組成員，當B要求加入組播組224.2.0.1時，網絡(luò )A′中的組播代理C′需要向上游網絡(luò )路由器發送加入組播組224.2.0.1的請求，然后向B轉發該組的組播數據包，這時的切換有可能因為切換時延而導致組播數據包丟失。

　　在組播組成員相對集中的情況下，ABMoM性能將會(huì )好很多。B不是網絡(luò )A中組播組224.2.0.1中最后一個成員，在離開網絡(luò )A時僅需要組播代理C將B從組播組成員列表中刪除，而對整個組播樹沒有任何影響；而B(niǎo)在移動到網絡(luò )A′中后，如果A′中已經有組播組224.2.0.1的組成員，B向C′申請加入該組播組，那么C′只需將B加入本地的組播成員列表中即可，這樣B在網絡(luò )中移動時可不影響組播樹而退出、進入組播組。同時，ABMoM要求區域組播代理MA具有一定的數據包緩沖能力，可以在一定程度上處理因移動切換時延帶來的丟包問題。

圖4 ABMoM中MH在網絡(luò )中移動

四、 結論

　　ABMoM引入了組播代理MA的概念，在組播組成員相對集中的環境中，可以很好地解決移動網絡(luò )中組播面臨的問題。

　　與雙向隧道的移動組播機制相比，ABMoM不需要在家鄉代理和外地代理之間建立雙向隧道，可以較好地避免“隧道聚集”和三角路由問題；與遠程加入方式相比，ABMOM無須為移動節點每次加入和退出重新計算組播樹，避免了組播樹的頻繁重建，減少了網絡(luò )資源消耗，同時ABMoM中MA采用了數據包緩沖機制，在一定程度上可以解決因網絡(luò )切換造成的丟包問題。
