多媒體信息業務（MMS）互通技術分析

中國聯通楊海澎賈廬嬰中國網通集團有限公司北京市分公司江昀
2006/04/12

　　多媒體信息業務是MMS的中文名稱（MultimediaMessagingService）。多媒體信息是以WAP無線應用協議為載體，通過移動運營商的GPRS網絡(luò )，傳送包括文字、圖像、聲音等各種多媒體格式的信息,實現即時的手機端到端、手機終端到互聯網或互聯網到手機終端的多媒體信息傳送。 2001年3月，瑞典愛立信公司在法國戛納發送了世界第一條多媒體信息，此后MMS便受到了眾多終端廠商、設備制造商和移動運營商的追捧。

　　一、MMS的系統結構

　　MMS系統主要包括多媒體信息中心(MMSC，MultimediaMessagingService Center)、WAP(Wireless Application Protocol)網關和增值服務(VAS， Value Added Services)系統等。其中， MMSC是多媒體消息網絡(luò )的核心。

　　MMSC由MMS服務器、MMS中繼、信息存儲器和數據庫組成。MMSC提供存儲和操作支持，允許終端到終端和終端到電子郵件的即時多媒體信息傳送，同時支持靈活的尋址能力。MMSC需要運行很多連接其它網絡(luò )(如Internet)的接口，并提供開放的、標準的API接口，支持增值業務的應用與開發。在移動通信網絡(luò )從第二代向第三代演進的過程中，MMSC可以做到平滑過渡。

　　WAP網關：由于MMS使用WAP作為傳輸協議，因此需經過WAP網關連接至MMSC。

　　域名服務器（DNS，DomainNameSystem）／電話號碼映射（ENUM，TElephoneNUmber Mapping）：發送方歸屬的MMSC通過查詢DNS／ENUM獲得接收方歸屬MMSC的域名。

　　計費系統：MMSC可作為計費信息采集點，將計費信息傳遞給計費系統。

　　增值服務系統包括多媒體終端網關、多媒體電子郵件網關、信息傳遞網關和多媒體語音網關等。

　　二、MMS運營商之間的互連

　　為了讓MMS服務成功地開展起來，不同運營商之間的MMS互連工作就顯得十分重要了。從技術觀點上看，不同運營商的MMSC之間可以通過運營商之間已有的、穩定可靠的IP網絡(luò )進行互連(國內運營商之間)或通過公共IP網絡(luò )、專線（幀中繼、ATM）等兩種方案。

　　1.直連方案

　　MMS運營商之間通過直連方案實現互連可以采用３種方式：通過在公共ＩＰ網上建立隧道的方式，如采用IPSec技術；通過專線直連的方式，如采用FR和ATM等；通過在專線上構件建VPN的方式。

　　2.GRX（GPRSRoamingExchange）方案

　　首先，介紹一下GRX網絡(luò )。GRX網絡(luò )用于連接不同運營商的GPRS骨干網絡(luò )，以實現GPRS網絡(luò )間的互聯互通。與直連方式不同，GRX網絡(luò )是一個由第三方公司專業運營與管理的IP網絡(luò )，負責不同運營商GPRS網絡(luò )間的互連。由于GRX網絡(luò )作為GPRS網絡(luò )互連的核心節點，因此GPRS運營商可以通過與一個或少數幾個GRX運營商實現互連，便可在網絡(luò )層面實現與眾多GPRS運營商的互連互通。

　　通過采用GRX網絡(luò )實現MMS業務國際互通，提供MMS業務的運營商可以避免與所有的互通伙伴建立大量的直接連接，而只需與GRX運營商之間建立少量的連接即可滿足互通需求。因此，MMS業務運營商實現互通的關鍵之一就是選擇合適的GRX運營商作為合作伙伴，并根據業務需求采用恰當的方案互連。

　　目前，全球有近20家GRX網絡(luò )運營商，連接了全球大部分的GPRS網絡(luò )。2002年2月，芬蘭運營商Sonera和愛沙尼亞運營商EMT通過Sonera的GRX網絡(luò )實現了世界第一個MM（MultimediaMessage）的國際互通。2002年6月，芬蘭運營商Sonera和中國香港運營商CSL通過Sonera和Aicent的GRX網絡(luò )實現了亞歐之間第一個MM的國際互通。

　　(注:Sonera既是GPRS運營商，同時又是GRX運營商；Aicent是GRX運營商)

　　三、MMS的互通業務流程

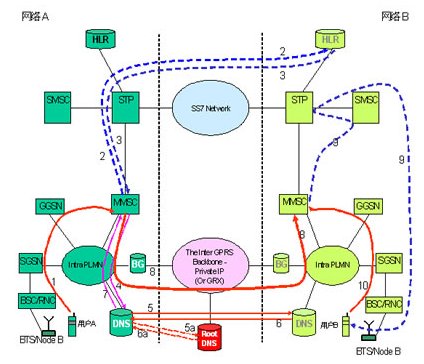

　　MMS互通的基本業務流程如圖1所示。

　　圖1 網絡(luò )A用戶發送多媒體短信至網絡(luò )B用戶的基本流程

　　用戶A發送MM消息給用戶B。MM消息通過網絡(luò )A的SGSN（Serving GPRS Support Node）、GGSN（Gateway GPRS Support Node）被傳送到網絡(luò )A的MMSC。

　　網絡(luò )A的MMSC通過用戶B(接收者)的MSISDN 分析出被叫用戶為網絡(luò )B的用戶，并要求網絡(luò )B對用戶B進行驗證。

　　網絡(luò )B的HLR回復網絡(luò )A的MMSC并提供與用戶B的MSISDN相對應的IMSI號碼。

　　網絡(luò )A的MMSC通過分析IMSI的MCC和MNC 建立一個前綴為“mms.”的域名地址，此域名地址被發送到與MMSC相連的DNS服務器。

　　網絡(luò )A的DNS服務器檢索網絡(luò )B的DNS服務器的IP地址。如果未檢索到，網絡(luò )A的DNS服務器將尋址root DNS 服務器去獲得網絡(luò )B的DNS服務器的IP地址。

　　網絡(luò )B的DNS服務器將本網MMSC的IP地址發送回網絡(luò )A的DNS服務器。

　　網絡(luò )A的DNS服務器將網絡(luò )B的MMSC的IP地址傳送到與其相連的MMSC。

　　網絡(luò )A的MMSC發送MM經由本網的邊界網關BG、IP公網（VPN）或GRX、網絡(luò )B的邊界網關BG到網絡(luò )B的MMSC。

　　通過WAP PUSH功能，網絡(luò )B的MMSC發送有關收到新消息的通知給用戶B（視具體實施情況，SMSC應用在WAP PUSH業務上）。

　　用戶B收到包含主題、大小和消息URL的通知后，根據上述消息，終端到MMSC上接收MM消息。

　　圖1是個簡化圖。例如通常BG應包括防火墻和SMTP功能，WAP網關（包括PUSH代理網關）也可以從MMSC中分離出來。

　　四、MMS互通的相關技術特性和應注意的問題

　　理解MMS互通的技術特點是十分重要與關鍵的。運營商之間的MMS業務網絡(luò )互聯主要是要求實現MMSC之間的MM4接口，該接口采用基于IP的簡單郵件傳輸協議SMTP（3GPP23.140）。另外，GSMA（GlobalSystemfor Mobile communication Association）制定了IR.52標準，用于定義MMSC之間的MM4接口，多媒體消息通過該接口在IP網絡(luò )上從一個MMSC至另一MMSC。到目前為止，已有眾多的MMS運營商遵循該標準實現互連。

　　在網絡(luò )側，沒有必要建設任何種類的獨立的只服務于MMS互通的交換網絡(luò )。在使用公共Internet傳輸運營商間的MMS之前，有關QoS、安全、互聯網絡(luò )控制、可靠性和對新網絡(luò )特性的支持已經在GRX網絡(luò )中得到運用。這是因為事實上GRX可以視為一個為運營商控制的網絡(luò )，而不像公共Internet那樣，對所有人開放。

　　使用Internet作為MM4接口可以在花費上比GRX低些，但同樣不是免費的。利用公共Internet作為互聯網絡(luò )也會(huì )產生一些問題和花費，例如消息安全規則（比如不可能所有運營商都使用能共同操作的VPN）、地址過濾規則、垃圾消息的控制。MMSC從來不會(huì )直接連接到IP互通骨干網上，但所有的MMS消息都必須通過BG網關、防火墻或SMTP網關。

　　應該注意到，如果在MM4接口的兩側中，一側使用公共Internet（使用VPN或不使用VPN），而同時另一側使用GRX網絡(luò )，這時MMS互通會(huì )存在一定的問題。這樣的連接是很難實施的。例如，為獲取被叫MMSC地址而進行的DNS查詢是受影響的因素之一，因為GRX和Internet有他們自己的DNS體系。因此，運營商必須協商好MMS互通的技術。比如運營商要大量修改運營商內部IP網絡(luò )結構的互通網絡(luò )接口，例如防火墻、代理網關。由于成本和能力的原因，即使根據需求，運營商可以部署多樣的網絡(luò )，我們也建議在互通的MM4接口上使用統一的網絡(luò )傳送消息，以減少相關的選項。如果MMS互通非常成功的話，MMS流量很可能將極大地增加GRX的使用，GRX將不僅僅是個簡單的IP骨干網。

　　在業務應用方面，我們也要進行綜合考慮。在互通伙伴較多的情況下，GRX方案較直連方案具有優勢。使用GRX網絡(luò )承載MMS業務比直連網絡(luò )上所有MMSC的工作量小。運營商應該評估MM4接口的物理連接并選擇最適當的。考慮到一些商業和業務因素，針對某些去向相對集中的運營商（如MMS接收用戶主要集中在為數不多的幾個運營商）的時候，專線或IP-VPN網絡(luò )更加有效。因為IP消息的傳送是與上層尋址相分離的，而同時接口會(huì )有數條物理連接存在的。

　　五、結束語

　　我們以上主要討論了MMS運營商實施互連的網絡(luò )方案和MMS互通的業務流程，MMS互通業務的開展將給用戶帶來新的業務享受，同時使不同運營商之間的MM互通成為可能。現在越來越多的運營商已經開始商用MMS互通，尤其是在國際互通方面將是各移動運營商重點發展的業務之一，對于移動運營商而言，其商業前景將具有無可替代的吸引力。

通信世界網(www.cww.net.cn)
