中興部署湖北后奧運時代多媒體通信之網
2009/12/30
后奧運時代湖北奧體的科技網絡(luò )之需
2008年北京奧運會(huì )的成功召開，將中國奧運的精彩淋漓盡致的展現在全世界的眼前，在這成功的背后，離不開現代多媒體通信的重要支持，也正是由于北京奧運，越來越多的人了解到了大型體育賽事和場館對于現代通信網絡(luò )的要求的復雜、高效和多樣化的。在后奧運時代，我國各大體育場館也紛紛將現代多媒體通信網絡(luò )的建造和升級提上議事日程，而由中興通訊與湖北省奧林匹克體育中心合作打造的多媒體通信網絡(luò )項目，就是其中值得借鑒的案例。
湖北奧體中心智能化系統具有鮮明的體育專業性，智能化電子信息系統，為中心的高效運作、競賽成績的采集和處理、新聞發布提供了充分的條件和優越的環境，確保了各類運動會(huì )的順利、圓滿舉行，還將為今后整個奧體中心的管理及商務運作提供多方面的信息平臺，取得較好的社會(huì )及經濟效益創(chuàng )造條件。
湖北奧體中心智能化項目的建設需求為：實現中心的綜合后勤、運動員公寓、訓練基地區、網球中心的數據網絡(luò )，該網絡(luò )在部署完善的有線網絡(luò )的同時還利用無線網絡(luò )對大空間及無線接入進行覆蓋，滿足移動用戶對數據網絡(luò )接入的需求。實現語音通信、會(huì )議電視、設備管理、辦公自動化、物業管理、VOD、E-MAIL、新聞媒體、賽事管理、計時記分等業務。即實現一個數據、語音和視頻的交換平臺。
在該平臺上實現多業務的綜合接入，支持數據、語音、圖像等多類應用，比如中心信息的建立、管理、查詢，公文審批，OA辦公，郵件系統，辦公電話，會(huì )議電視等，并保證各種信息的高質量傳輸。
探究湖北奧體科技之網
湖北省奧林匹克體育中心智能化系統建設，實際上是多個子系統的有機集成，即以數據網絡(luò )作為基礎平臺，軟交換作為核心技術，引入智能網絡(luò )技術，融合視頻會(huì )議，實現了與現有網絡(luò )的無縫融合，為用戶提供了豐富的業務，很好的解決了話音、數據、傳真和視頻業務的融合。中興通訊所提供的解決方案是基于專門為大型企業信息化自主研發的軟硬件平臺，具備較強的針對性，整個系統主要包括 數據交換、軟交換、智能網、會(huì )議電視等等多個功能模塊的建設。
本期建設的網絡(luò )設計為綜合后勤、運動員公寓、訓練基地區三大骨干區域，與一期已建成的網絡(luò )，通過骨干網絡(luò )的路由器互連，向下連接各樓道，形成一個三級樹型拓撲結構。
在技術選擇上，根據當前的技術主流，采用IP、NGN融合技術，實現數據、語音、視頻的基于IP技術的遠程傳輸，提供IP電話、視頻會(huì )議、數據遠程傳輸等多種應用。
核心層由2臺高端路由器，兩臺高性能防火墻和防DDOS設備，一臺高性能的入侵檢測設備組成，兩臺相同的高性能的核心路由器互為備份，這樣可以在單個設備冗余的同時，從結構上進行冗余，核心路由的同類型單板都能互為備份，這樣能夠最大限度確保網絡(luò )核心的穩定與安全。
在核心路由器和外網出口路由器之間部署兩臺千兆防火墻及IDS設備，防止非法用戶及病毒的侵入，在防火墻部署一臺高端路由交換機提供DMZ區的對外服務。網管服務器及重要的應用服務器（如VOD服務器、計費服務器、會(huì )議電視服務器等）通過一臺高性能的匯聚交換機后通過雙鏈路接在兩臺核心路由器上，保證對外提供的服務的安全可靠性。
采用一臺高端路由器作為整網的出口，實現內部網絡(luò )對外網的訪問及外部網絡(luò )對內部網絡(luò )的接入訪問。
匯聚控制層由6臺（網球中心本次建設不考慮，其他三個區域每區域2臺）萬兆MPLS路由交換機組成，完成對多媒體網絡(luò )中各種業務接入層設備的匯聚控制。匯聚層與核心層之間采用兩條千兆鏈路（將來可以隨時升級到萬兆鏈路），使得整網的核心匯聚構成雙核心雙歸屬的千兆核心網，滿足今后網絡(luò )業務發展的需要。
在綜合后勤中心通過防火墻對重要服務器和數據進行專門保護，加強重要數據的安全可靠性。
在網絡(luò )的核心層及匯聚層設備上通過啟用MPLS 功能，建設全程全網的MPLS VPN網網絡(luò )，實現內部各種專線業務縱向互聯（比如全網語音VPN、會(huì )議電視VPN、監控系統VPN等），使得全網是一個業務性能可控的能夠提供差異化服務的網絡(luò )。
通過部署一套統一的網管平臺對整個網絡(luò )進行配置、監控、定位故障、部署安全策略，配合中興通訊獨有的VPN管理軟件VPN MASTER，可以快速部署和輕松維護MPLS VPN網絡(luò )，極大的減輕網絡(luò )維護的壓力和成本，達到使整個網絡(luò )成為一個可管理、高性能、高可用性的系統。
接入傳送層，通過覆蓋全區的光纖鏈路，采用千兆（服務器一般采用千兆接入）／百兆接入就近的匯聚層設備。
接入層，主要由二層交換機或一些無線接入點（AP）來實現，無線用戶的上網認證由寬帶接入服務器完成。
接入層設備通過安全準入控制等技術確保非法用戶對網絡(luò )的破壞，加強網絡(luò )的安全穩定性。
1.數據網絡(luò )系統設計
數據網絡(luò )系統是湖北奧體中心信息系統建設的基礎平臺，信息系統需要建立一個覆蓋全系統范圍的寬帶IP網絡(luò )，它是信息系統中所有子系統的基礎平臺，是各種信息快速傳遞的“高速公路”。它不僅要滿足所有子系統數據信息的高效傳遞，同時要能滿足同其他各種功能系統的集成與應用（如音視頻、數據等），中興通訊ZXR10運營級數據通信產品成熟穩定、業務豐富、曾獨立組建過多個國家級網絡(luò )，能夠很好的滿足湖北奧體中心信息系統的數據網絡(luò )建設需求。數據網絡(luò )系統主要包括基礎承載網絡(luò )、數據中心、INTERNENT出口、遠程接入等多個子系統的建設。
2.IP語音系統設計
中興ZXECS 1000綜合業務交換設備秉承豐富的電信級通信產品研發和生產經驗，ZXECS 1000綜合業務交換設備將全套的語音、數據、互聯網服務和豐富的增值業務應用整合到單個系統中（All-In-One），融合語音和數據，以模塊化的形式提供企業所需的各種功能。能夠提供多種類型的業務接口，并采用IP-PBX技術結合行之有效的業務軟件技術，滿足不同用戶的需求。系統開放、可靠、易于擴展和升級，容易獲得和使用。以多種方式的通信、更低的通信費用、簡化的系統安裝管理和廣泛的業務應用，滿足今天的通信需求，并規劃未來的發展。
3.IP視頻通訊系統設計
中興通訊BAVO視頻會(huì )議系統可以支持不同的協議（如H.320和H.323）以及不同的編解碼協議（如H.263、MPEG-2）等，圖像清晰、設備穩定、操作方便，中興通訊湖北奧體中心視頻會(huì )議系統解決方案以電信級智能視訊服務器ZXMVC 8900為核心，高清視頻會(huì )議終端ZXV10 T500/T502等系列視頻會(huì )議終端做視音頻接入處理。可進行遠程會(huì )議、遠程教育與培訓、協同工作、管理與監督等應用，與基礎網絡(luò )平臺進行無縫整合，提供更多的視音頻應用。
i.網絡(luò )管理系統設計
- 具有管理網絡(luò )設備和控制網絡(luò )流量能力，可實現統計數據的收集與報告，多種管理查詢以及故障、性能、配置等管理功能；
- 支持RFC1157SNMP、RFC1212Concise、RFC1213MIBII、RFC1212Trap；
- 支持RMON、RMON2、RAP（漫游分析端口）；
- 支持MIB II、橋接器MIB、路由器MIB、AToBMIB、LECMIB、 RMONMIB、界面演變MIB；
ii.安全可靠系統設計
網絡(luò )設備安全
具有網絡(luò )面的安全功能，可實現虛擬網隔離敏感區域，設置安全訪問列表、帳號管理等多種安全措施；具備系統容錯能力，可實現核心模塊、電源等設備構件冗余和熱交換，無源背板互連，可熱插拔的交換模塊，管理模塊冗余，電源N+1冗余，風扇冗余；核心設備可靠性：MTBF>22年，等等。
安全設備
統一的安全系統平臺，能夠在不影響網絡(luò )性能情況下檢測有害的病毒、蠕蟲及其他基于內容的安全威脅的產品，系統還集成了防火墻、VPN 、入侵檢測和防護（IPS）、內容過濾和流量控制功能。
iii.網絡(luò )拓撲設計
奧體中心多媒體網絡(luò )劃分為業務控制網絡(luò )與寬帶接入網兩個層面：
業務控制網絡(luò ) — 劃分為核心層、匯聚層、業務接入層三個層次，其中兩臺核心路由器組成網絡(luò )的核心，通過雙核心的建立確保核心網絡(luò )的健壯性；寬帶接入服務器（BRAS）與各區域匯聚路由交換機（SRS）為業務接入匯聚控制點，組成業務接入控制層，是業務提供、管理、計費和控制的關鍵點。
寬帶接入網 — 多媒體網絡(luò )業務接入匯聚控制層以下的二層接入網絡(luò )為用戶接入層。匯聚層指的是BRAS以下園區交換機以上的匯聚網絡(luò )。用戶接入層指園區交換機至用戶CPE之間的接入網絡(luò )。
目前寬帶接入的方式有xDSL、LAN、WLAN等多種方式，體育場館主要以L(fǎng)an接入為主，以Wlan接入為輔。
網絡(luò )結構將向大局所、少節點、簡潔化的方向發展，通過寬帶接入網絡(luò )實現廣覆蓋。需要考慮將來寬帶接入網絡(luò )的保護措施。
根據湖北奧林匹克體育中心多媒體網絡(luò )總體設計方案，總體方案如下圖所示：

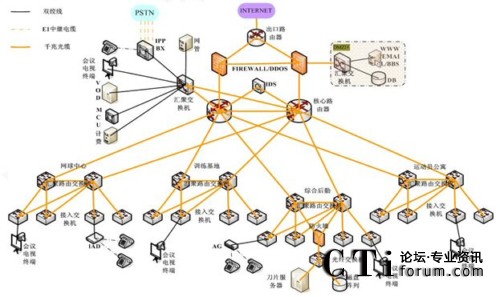

圖:湖北奧林匹克體育中心多媒體網絡(luò )拓撲示意圖
體育中心的電信級多媒體網絡(luò )特點：
根據湖北奧林匹克體育中心面臨的市場環境和客戶特點，中興通訊整合自身的技術優勢和產品優勢，采用ZXR10、 ZXUAS、ZXSEC US、ZXV10、ZXECS1000等全系列產品，為湖北奧林匹克體育中心量身定制了從網絡(luò )平臺、網絡(luò )安全、業務平臺，到管理平臺一體化的“電信級多媒體網絡(luò )”解決方案。
中興通訊多媒體網絡(luò )解決方案集網絡(luò )平臺、業務平臺和管理平臺等解決方案為一身，為湖北奧林匹克體育中心多媒體網絡(luò )建設提供“一站式”服務。通過在中國通信行業多年的錘煉，中興通訊已經成為傳輸、網絡(luò )、業務和管理等領域綜合解決方案的領先供應商。
ZXR10系列路由器、交換機能夠為運營商網絡(luò )提供高性能、可擴展和高可靠的骨干網絡(luò )平臺；ZXR10系列、ZXIP10系列、UAS、等能夠為運營商提供多速率、多接口接入解決方案；同時中興UAS系列產品支持功能強大的用戶認證、流量計費和Portal等業務管理和用戶管理功能，能夠和中興ZXT10綜合業務運營支撐系統和第三方廠商的OSS系統無縫結合，為用戶提供網絡(luò )管理、客戶管理和計費管理解決方案。
網絡(luò )采用的骨干設備（核心和匯聚設備）都支持先進的萬兆以太網技術、MPLS技術、IPv6技術，能夠將網絡(luò )隨時升級到萬兆網絡(luò )、下一代網絡(luò )，具有無比的優越先進性。
綜合業務供應和差別化服務是客戶化網絡(luò )的兩個基本屬性。要想實現“電信級的公眾網絡(luò )平臺”建設和經營目標，湖北奧林匹克體育中心需要根據不同業務的需求，在多媒體網絡(luò )上提供集數據、語音和視頻服務為一體的綜合業務服務，提供針對不同用戶特點對服務質量要求的差異，提供差別化服務，并對其進行有效的管理和計費。
中興通訊“多媒體網絡(luò )業務方案”基于中興公司成熟的系列產品，能夠提供包括大客戶專線接入業務解決方案，VoIP業務解決方案，VPN業務解決方案等。同時ZXR10系列路由器、ZXB10系列寬帶業務系統具有先進的QoS保障機制，能夠實現基于MPLS/Diffserv的QoS策略，為不同的用戶和業務提供不同的QoS服務。
中興ZXR10、ZXV10、ZXSEC US、UAS系列產品支持與中興ZXT10綜合業務運營支撐系統和NETNUMEN N31網管系統網管系統，和第三方OSS系統和網管系統的無縫結合。
提供基于LFAP的流量數據采集API接口，基于Radius的用戶認證、鑒權和計費數據采集，和用戶業務定制高級API接口。使運營商能夠通過夠建BOSS系統，實現對網絡(luò )業務的自動定義、生成、受理和激活，快速發展客戶，部署業務。
提供基于RMON、RMONII、SNMP的網絡(luò )管理接口，使運營商能夠通過構建網管系統，監控網絡(luò )狀態，診斷網絡(luò )故障，監測網絡(luò )流量，優化網絡(luò )資源，實現網絡(luò )穩定，可靠和高效的運行。
中興UAS系統支持提供基于PPPoE的Radius認證協議，實現對用戶的有效管理，同時支持Portal業務門戶管理，實現對不同用戶的業務定制功能。
中興通訊ZXR10路由器設備嚴格按照國際/國內各種主流的協議和標準開發，從而可以確保其設備的兼容性，可以與其他廠家產品很好地互連互通。在大量網絡(luò )中和其他廠家設備互聯組網，各種接口和各種協議的互聯互通都得到實際驗證。有多個網絡(luò )開啟了MPLS/VPN功能，也能很好互聯互通。
