中興傳輸系統科技護航成都地鐵一號線

2009/12/29

保衛城市交通動脈的信息化之需

　　地鐵作為一個城市的交通動脈，其重要性不言而喻。2009年年尾發生的上海地鐵兩車相撞事故，導致上海地鐵全線癱瘓，數萬名乘客滯留導致地鐵擁擠不堪，造成巨大損失，也為我們再一次敲響了地鐵安全管理的警鐘。而地鐵公安，作為保障地鐵正常運營，維護乘客及地鐵設施安全的守護者，配備一雙能夠隨時洞悉一切的“千里眼”，把危機消滅在萌芽狀態，是必要且必須的。從信息化要戰斗力，成為地鐵公安實現突破的重要途徑。

　　綜合以上需求，成都地鐵一號線一期工程決定上馬公安通信傳輸系統，經過多方考核，最終選擇了由中興通訊負責實施。傳輸系統是一個能承載語音、數據和圖像的多業務平臺，上馬后可為地鐵公安的視頻監視、有線及網絡(luò )公安通信、無線公安通信、電源及接地等系統提供邏輯隔離的傳輸通道，是實現地鐵公安通信內部系統資源共享的重要保證。系統主要由設于分局、派出所警務室的光傳輸設備、網管設備以及光纜組成。

成都地鐵一號線工程概覽

　　成都地鐵一號線位于成都市南北向一級交通走廊，北起大豐站，南至廣都站，規劃線路全長約38.8 km，共設28個車站。設有一座控制中心，一處停車場，一處車輛段，兩座主變電站。

　　一期工程北起于大沙河南側的升仙湖站，南止于世紀城站，線路全長約18.517km，全部為地下線，設地下車站17座，并與規劃5、6、4、2、3、7號線及6號線支線在火車北站、人民北路站、騾馬市站、天府廣場站、省體育館站、火車南站及孵化園站換乘。

　　根據成都市軌道交通一號線一期工程公安通信系統應用的要求，傳輸網絡(luò )應能迅速、準確、可靠地傳送公安通信各系統所需的各類信息，構成傳送語音、文本、數據和圖像等各種信息的綜合業務傳輸網。

線傳輸系統工程結構詳解

地鐵一號線傳輸系統主要傳輸下列各類系統的語音、數據及圖像信息。


　　本次建設的傳輸系統需要能為上述各系統提供可靠的、冗余的、可重構的、靈活的信息傳輸及交換信道。

　　本工程傳輸網絡(luò )采用基于SDH 的多業務傳送（MSTP）系統組網，在1 號線一期工程全線17 個警務室、1 個臨時分局中心（與天府廣場派出所合設）、市局設置MSTP 節點設備，其中，警務室設備采用10G 容量，臨時分局中心、市局設備為不少于155M 容量。傳輸設備利用公安通信敷設的光纜線路，組建自愈保護環，具體如下：

　　1）各警務室配置的10G 傳輸設備，利用沿線路兩側隧道敷設的光纜線路，組建兩個帶寬不小于10Gb/s 的自愈保護環，兩個環在天府廣場警務室節點相切；

　　2）臨時分局和市局配置的155M傳輸設備，利用從天府廣場站到市局的第一路由以及文殊院站到市局的第二路由敷設的兩條光纜線路，組建1個帶寬不小于155Mb/s 的自愈保護環。

　　成都地鐵一號線一期工程公安通信傳輸系統由17套MSTP 10G設備、2套MSTP 155M設備，19套嵌入式組合電源、1套網絡(luò )級網管設備構成。MSTP設備為傳輸系統提供2M、10M、100M、1000M接口。每個節點一套嵌入式組合電源設備，為MSTP設備和接入設備提供-48V直流供電。會(huì )展中心設置一套網絡(luò )級網管，對整個傳輸系統進行管理。

　　MSTP設備采用中興通訊基于同步數字體系（SDH）的多業務節點設備Unitrans ZXMP-S385設備和ZXMP S330設備

　　電源設備采用中興通訊ZXDU58 B900嵌入式組合電源設備。

　　網絡(luò )級網管采用中興通訊Unitrans ® ZXONM E300網絡(luò )級網管。

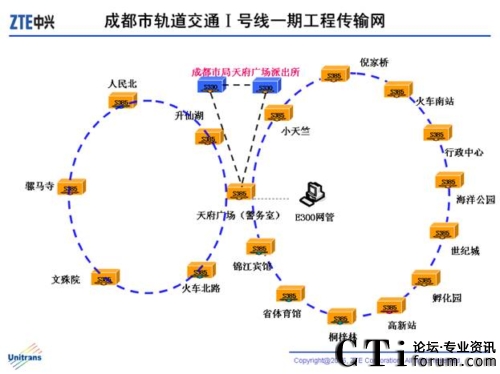

　　基于上面的描述，我們得出本次項目的傳輸組網圖：


顯著優勢確保成都地鐵安全無憂

首家地鐵系統采用RPR環承載大容量監控數據，有線及網絡(luò )，和無線系統。

　　中興通訊RPR環具有以太網帶寬使用效率高、多業務接入和光網絡(luò )帶寬大、自愈能力強的優點，具有雙環結構、空間復用機制、靈活的業務帶寬顆粒、帶寬動態共享和分配、統計復用、支持業務級別、自動識別網絡(luò )拓撲結構、基于源路由的保護倒換等主要特點，具體優勢體現為：

（1）不同優先級的業務的帶寬和峰值速率可以設置。

（2）支持公平算法。

（3）支持拓撲發現和保護功能。

（4）支持網管的配置、告警性能查詢以及其他查詢（包括RPR物理端口運行狀態、RPR環的拓撲關系圖）。

（5）RPR環帶寬可配置，支持VC-4/VC-4-4C的通道設置，支持155 Mbit/s或622 Mbit/s的雙向RPR環。

（6）RPR層支持繞回（Wrapping）和轉向（Steering）兩種保護方式，可以通過設置拖延時間避免SDH與RPR層間保護倒換的沖突。。當環網各站點保護方式配置不一致時，可以自動統一為Steering保護，并上報保護不一致告警提醒用戶，保護時間可以滿足50 ms的倒換要求（16個站點以下）。

（7）支持L2層交換，支持點到點、點到多點、多點到多點的業務流向，支持靜態MAC地址配置和自學習MAC地址。

先進的高性能網絡(luò )

　　成都地鐵公安一號線一期工程采用MSTP S385構建10G傳輸平臺，S385高階交叉能力達到180G，低階交叉能力2×5G，設備具備10G傳輸系統能力。交叉、時鐘、電源等重要單元熱備份可以充分保障成都地鐵公安高帶寬需求。

高可靠性網絡(luò )

　　成都地鐵公安傳輸系統所提供的保護倒換方式十分豐富，包括網元內部的關鍵單板，例如電源分配系統的雙路供電；時鐘板和交叉板硬件的1+1熱備份保護；以及鏈路的1+1保護；環網的二纖單向通道保護、二纖雙向復用段保護；高低階子網連接保護；四纖雙向復用段保護環等常用保護方式；支路板的1：N保護；通過雙節點互連保護(DNI)實現對跨環業務的保護倒換。

完善的售后服務保障體系

　　中興通訊客戶服務體系負責公司產品售前、售中和售后服務，致力于不斷完善服務體系的品質保證建設，已形成了具有特色的服務方式。 中興通訊在國內設立33個辦事處，全面負責中興通訊產品的工程維護和技術咨詢。中興通訊在東南亞、南亞、中東、拉丁美洲、東歐、非洲和美洲等地設有50余個辦事處，業務覆蓋70余個國家和地區。各服務機構均已接入公司總部局域網，能快速、準確的為客戶提供優質服務。
