移動聯機服務中間件系統
Mobile Online Service（MOS）MiddleWare

鄭建兵 2003/05/29

背景

　　目前的短信業務千變萬化，如短信門戶網的短信點播業務，短信查詢，短信通知，短信游戲，短信聊天等等。每一套短信系統除使用相同的短信協議外，其他與業務相關的數據庫系統，業務支撐系統，系統收集系統都各不相同，每一套系統都面臨從頭到尾的開發過程。

　　應這種短信業務多變化的特點，短信業務中間件是一套可以快速生成短信業務的軟件系統。

　　短信業務中間件分析了目前短信市場的各種應用，從軟件的角度分析系統的各種模型，建立了一套能能有效擴充，靈活自定模塊和業務邏輯的系統。短信業務中間件直接面向SP，SP使用短信業務中間件在最小開發或者不需要開發就可以在極短時間內完成各種短信業務的實現。

業務中間件結構

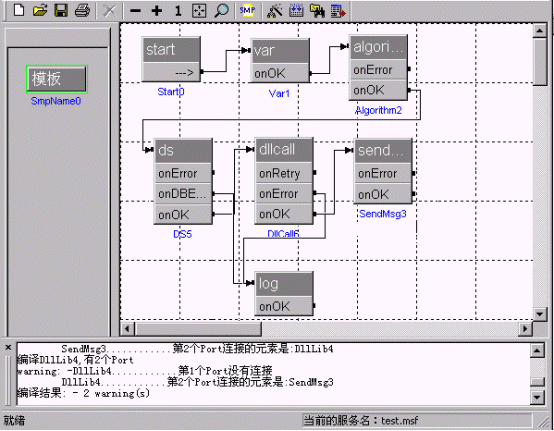

1） SCE－業務生成器，通過圖形化的方法設計短信業務，生成業務邏輯的XML語言。

2） SCP－業務控制器，是業務的運行系統，一個SCP上面可以同時加載多個短信業務

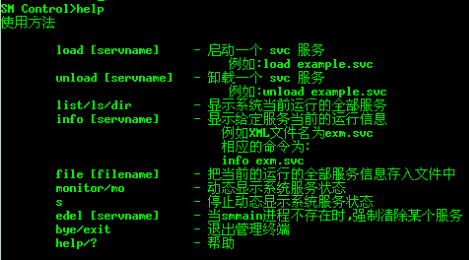

3） SLD－業務加載器，是SCP的外部加載界面，可以通過圖形化的方法加載或者命令方式方便加載，卸載，暫停服務。（圖略）

MOS整體架構

　　利用和發展短信業務中間件的設計思想，對于GPRS，CDMA1X網絡(luò )變化，其承載業務呈現超出短信之外的其他業務形式，如聯機游戲，移動商務等。設計開發這些系統，也將是一個漫長過程，如何快速開發這些業務系統，我們提出一套MOS系統。

　　在開發設計移動聯機事務中間件系統，同時開發一套使用于手機終端的API（Mobile Client Comm API）,用于規范手機與移動聯機事務中間件服務器的接口，以適用于中間件系統。

　　中間件服務器是一聯機事務處理服務器，服務器的運作必須在手機聯機狀態下，但具備不聯機容錯機制。

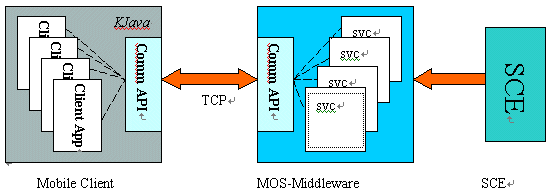

框架圖：

通信接口

　　制定一套接口定義規則，這套規范最好使用使用現有國際標準，如：ASN.1語法格式（ITU-T X.680 1997），或者ABNF。

　　然后開發一套簡單的接口規范向接口對象的轉換工具：

　　為了配合MOS-Middleware，新的接口描述標準遵循估計規則的同時增加系統要求關鍵字。這樣生成的接口對象才能滿足MOS-Middleware要求

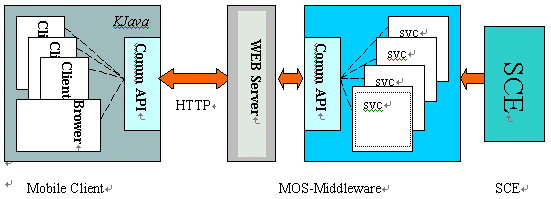

支持MIDP2.0的Mobile的解決方案

　　因為T(mén)CP,UDP協議只是CLDC的連接框架內可承載協議，在MIDP2.0中，只有HTTP是必須要求實現的協議。雖然MIDP2.0支持SOCKET協議，但目前手機終端供應商也無具體實現。所以，為了實用于目前的的大多Mobile終端。系統結構必須構建于WEB之后。

如圖：

公共Cell元素
　　與短信中間件一致，必須有外部調用，數據庫，邏輯表達，發送，接收等基本的構成元素

擴展Cell元素
　　根據客戶的需要或者我們對行業應用的分析，擴展一類元素，滿足"解決一類問題"的需求。


特點
1） 簡化服務器端業務邏輯的開發
2） 接口制定的靈活性
3） 只有Client端的簡單編程

用途
1） 移動游戲軟件供應商
2） 移動電子商務供應商
3） 移動應用軟件商
4） 移動下載門戶

本文由作者向CTI論壇提供
