廣東恒訊達VOIP語音解決方案

2009/12/15

前言

　　CTI是目前和未來市場上最活躍的技術之一，目前CTI技術最活躍的分支------呼叫中心，已超越了純粹的技術領域，已經不再是過去單純的接電話，而是實現客戶全面服務理念的基礎技術手段，它融合了電信技術、網絡(luò )技術、計算機集成等核心技術。

　　VOIP登陸中國到現在也已有幾年，它已經成為一項成熟的網絡(luò )建設技術，其實質就是將數據、視頻、語音融合為一，基本結束了以通話為全部業務類型的階段，這樣不僅能夠節省大量長途通話費，也使網絡(luò )建設和發展具有彈性，可以根據需要進行局部或更光范圍的擴容升級，以滿足以后更加復雜的通訊需求。

　　在這樣的背景下，我公司結合自身CTI設備優勢，進一步融入先進的VOIP技術，以實現各種用戶語音建設及網絡(luò )建設的需求。以下就我公司VOIP語音解決方案進行簡單介紹，敬請有關專家、讀者批評指正。

第一章 方案概述

關鍵字：

　　VOIP：Voice over Internet Protocol
　　CTI：Computer Telecommunication Integration
　　TTS：Text to Speech

1.1需求分析

　　隨著網絡(luò )技術的不斷進步和網絡(luò )融合趨勢的不斷增強，IP網絡(luò )上開始承載越來越多的傳統電信網和電視網上的業務；尤其是VoIP業務的應用在Internet網絡(luò )上發展速度尤其驚人。

　　單一的呼叫中心往往是CTI+本地坐席的簡單服務模式，而在實際應用中，由于地域分布的限制，單純的本地坐席無法滿足實際需要，需要提供遠端坐席來實現地域之間的協作

　　目前單位內部通話大部分采用電信PSTN網絡(luò )，內部通話產生高額花費，如果內部采用IP通話，對外走電信PSTN網，那不僅降低通話成本，也符合目前相關規定。

1.2方案概述

　　根據上述需求，我公司提出了電信PSTN網與IP網結合的IP語音解決方案，單位內部呼叫采用IP網絡(luò )，而對外呼出采用電信PSTN網絡(luò )。這套方案兩個主要原則：第一，最佳化地利用現有網絡(luò )資源，最大化地節省通話費用；第二與現有電信電話交換網絡(luò )實現無縫連接，即電信PSTN呼入后，可以任意的轉接到本地分機或IP分機，實現PSTN與IP網的平滑聯結。因此部署實施這個方案中，關鍵是內部IP網絡(luò )保持暢通，以滿足高質量的IP話務。

1.3組網產品

　　方案涉及到的組網產品主要有HXD語音交換機及DTV或ATO板、ASL板，IP網關及IP終端設備，如果采用ISDN信令，則需要ISDN板。

系統相關指標如下：

第二章 方案結構

2.1Internet接入與IP遠端坐席應用

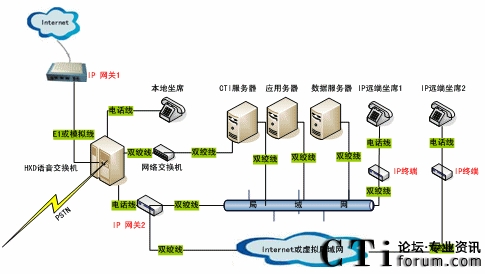

2.1.1網絡(luò )拓撲圖

• 本應用主要側重講解Internet的接入和IP遠端坐席，在后續其他應用中對于Internet接入和IP遠端坐席不做詳細描述。



• 圖中IP網關1是Internet接入的關鍵設備，它負責將來自網絡(luò )上的呼叫轉為PSTN呼叫接入到HXD09交換機，同時最關鍵的是IP網關必須有固定的公網IP，這樣才能接收來自網絡(luò )的呼叫。



• 用戶如果希望通過Internet撥入到系統，那么用戶的呼叫方法是利用電腦上的Netmeeting軟件，呼叫IP網關的公網地址即可。



• 圖中IP網關1設備的型號不同，于HXD語音交換機的聯接線路也不同，可以E1聯接，也可以模擬線聯接。



• 圖中IP網關2和IP終端設備共同完成了IP遠端坐席應用，IP網關2負責將語音數據轉換成網絡(luò )數據，而IP終端則負責將網絡(luò )數據轉換為語音數據。



• 在IP遠端坐席的應用中，網絡(luò )數據的傳輸是關鍵，網絡(luò )傳輸質量的好壞直接影響通話效果和通話時延。至于傳輸組網，可以利用Internet進行傳輸，也可以利用內部虛擬局域網傳輸，本公司設備支持各種組網方式。



• 圖中本地坐席就是傳統的話務坐席，直接從HXD09交換機的ASL坐席板接出來，其中IP遠端坐席的功能與本地傳統坐席的功能一致。



• 對于外呼，如果進行PSTN呼叫，則產生呼叫費用。



• IP遠端坐席外呼需經過網絡(luò )/語音數據轉換才可由交換機外呼



• 本地坐席與IP坐席間通話也需要做網絡(luò )/語音數據轉換

• 希望在呼叫中心系統中提供Internet接入，為用戶節約話費


• 中心設備(HXD語音交換機)與遠端坐席之間物理上存在一定距離


• 接入話務需要轉接到遠端坐席上


• 本地坐席與遠端坐席需要統一管理、調度


• 本地坐席與遠端坐席之間IP網絡(luò )暢通

• 支持Internet和PSTN接入


• 標準IVR功能


• 話務可轉接到IP坐席


• 全部坐席間通話，不產生話費


• 全部坐席外呼

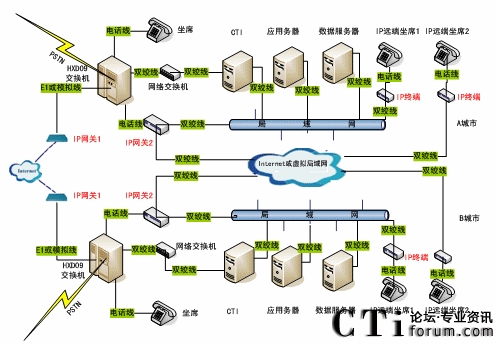

• 本應用側重于城市之間的HXD系統話務互連和調度。對于IP遠端和Internet接入請參考2.1。



• 圖中的IP網關1即完成了Internet接入，同時也利用Internet完成了A、B兩城市之間的數據互連，在此基礎上就可以完成A、B兩城市之間話務互連。



• 圖中城市之間VOIP呼叫有兩種呼叫方式，一是呼叫方可以利用Netmeeting直接呼叫被叫方IP網關1的公網地址，然后被叫方IP網關1將IP呼叫話務接入到HXD09交換機進行話務處理或話務轉接。二是直接用坐席電話直接撥被叫的分機號碼，主叫方的HXD09交換機和主叫方的IP網關1根據分機號碼的配置將話務分發到被叫地的IP網關，然后進入被叫方的HXD09交換機進行處理或話務轉接。



• 圖中系統另外一個隱含用途就是減免長途費。比如：A城市中用戶通過PSTN接入到系統中，然后根據語音提示再輸入B城市的被叫，這樣A城市系統則可以通過Internet發起對B城市的呼叫，B城市IP網關1和HXD09接收到呼叫后，根據被叫區別接入方式(系統接入號是唯一的，如果不是正常系統接入號，那么就是用戶利用系統發起的呼叫)，然后由B城市的HXD09利用PSTN發出呼叫，然后實現通話聯接，這樣以來實際上用戶長途費用已經通過Internet避免掉了，而真正產生的話費則是用戶撥打系統的市話費和被叫城市發出的市話呼叫費用。而用戶如果直接利用Internet呼入到系統，那么用戶的市話費也避免了。



• 對于出局外呼則必須走PSTN，這部分呼叫會(huì )產生話費。

• 各城市需要獨自建立系統，同時也需要彼此互連



• 系統需要Internet接入的呼叫中心



• 城市間需要VOIP通話，以節約話費



• 希望減少呼叫中的長途費



• 需要減低城市機構間內部通話成本

• 標準呼叫中心的IVR功能


• PSTN接入，實現PSTN外呼


• Internet接入，實現VOIP話務呼叫

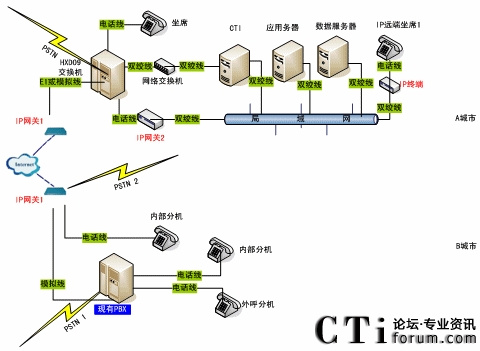

• 本應用側重講解VOIP呼叫中心，這個應用可以在同一地點組建VOIP呼叫中心，也可以跨地域建立VOIP呼叫中心，但是只有一套中心系統。



• 以下重點講解B城市組網，A城市組網與上述其他應用類似。圖中B城市的內部分機代表的就是邏輯上屬于VOIP呼叫中心系統坐席分機，沒有直接與PSTN連接的分機。而外呼分機是直接或通過PBX與PSTN連接的分機。



• 圖中B城市綜合了以下幾種實際應用，一是只做為VOIP呼叫中心的分支，處理來自VOIP呼叫中心的話務，而用戶的全部話務都撥打到到A城市。二是B城市接受用戶的PSTN 2呼叫，但是把話務通過IP網關1和Internet最終接入到A城市的中心系統。三是B城市的先有接入/外呼，對于外呼，B城市只能通過PSTN 1進行局內/局間外呼，用戶也可以通過PSTN 1直接呼入到B城市的外呼分機。



• 對于B城市的第一種應用，與2.2中的應用類似，都是A城市把用戶接入的話務通過IP網關1進行語音/網絡(luò )、網絡(luò )/語音數據的轉換后接到B城市的內部分機上。



• B城市第二種應用就是用戶通過PSTN 2接入后，IP網關1將PSTN話務轉換為網絡(luò )數據，然后A城市的IP網關1負責將網絡(luò )數據再次轉換為PSTN話務數據接入到HXD09交換機進行處理。

• 集團用戶各城市機構間需要免費通話，但又保持現有部分PSTN話務。



• 城市機構間需要免費通話，但是又需要部署統一的呼叫中心系統。

• 標準IVR和坐席功能



• 城市間VOIP免費通話



• 保留部分現有PSTN話務

• 良好的兼容性，豐富的接口類型


• 高清晰的話音質量


• 方便強大的網絡(luò )管理功能


• 靈活的語音路由方式


• 即插即用，使用和維護的方便性


• 能適應各種網絡(luò )狀況，支持防火墻穿透


• 不改變用戶原有的拔號規則和習慣

• 提供標準的呼叫中心IVR和坐席功能



• 采用數字中繼接入，要求滿足目前2萬用戶的接入以及通過快速升級，滿足未來30萬用戶的接入。

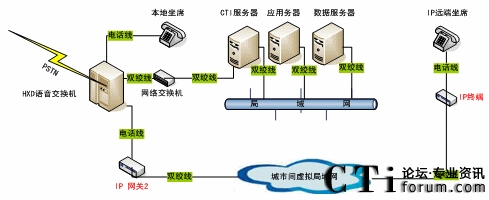

• 要求指揮中心采用本地坐席，7區12縣采用遠端IP坐席



• 要求現有的計算機網絡(luò )系統兼容，可以充分利用現有計算機網絡(luò )資源；



• IP坐席網絡(luò )擴展要方便、語音壓縮技術要符合業界標準

• HXD交換機、CTI服務器等服務器部署在成都電視臺指揮中心


• IP網關2部署在成都電視臺指揮中心


• IP終端和IP遠端坐席部署在各區、市、縣
