恒訊達可編程語音交換機在省會(huì )城市110和119錄音系統的廣泛應用

2009/02/09

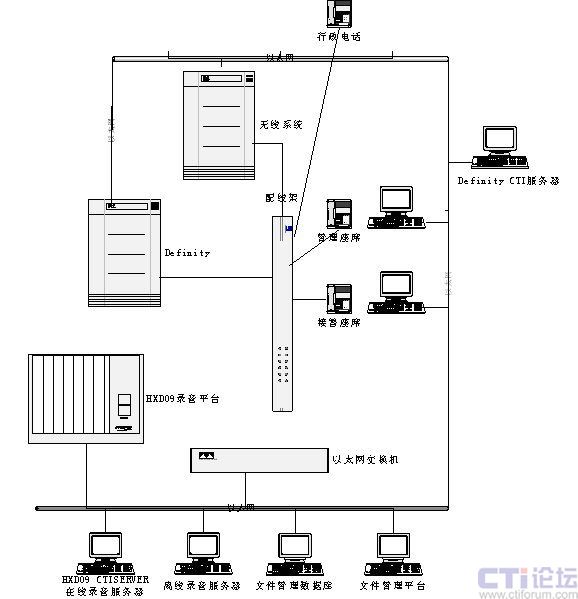

 圖 HXD09錄音系統結構

• Definity：AVAYA交換機，具有排隊、智能語音等功能。原有系統設備。本錄音系統中，需要增加DS1板卡，具有E1監聽功能，以此送出語音信息到HXD09錄音平臺。


• HXD09錄音平臺：完成錄音采集的主要設備，具有E1端語音信息采集與模擬并線采集等強大功能。


• 無線系統：110無線調度系統。原有系統設備。


• 以太網交換機：構建系統內部以太網。


• 配線架：座席、無線系統、行政電話的接入終端。原有系統設備。


• 行政電話：公安局行政辦公電話。原有系統設備。


• 管理座席：班長座席，具有接警座席的相同功能，同時對接警接席進行監聽、監錄、強拆等特殊功能。原有系統設備。


• 接警座席：普通座席，完成接警、查詢等功能。


• Definity CTI服務器：Definity交換機開發平臺。


• HXD09 CTI服務器(在線錄音服務器)：HXD09交換機系統服務器，開發平臺。完成系統部分控制，在線錄音等功能。


• 離線錄音服務器：主要完成語音數據的備份。


• 文件管理服務器：對語音數據進行查詢、整理、調度等功能。

• 中繼信號通過專用E1線連接到HXD09交換機。


• 大集無線通信設備的兩線模擬信號通過在主配線架上并接的方式經由專用電纜連接到HXD09交換機。


• 內部工作電話的兩線模擬信號通過在主配線架上并接的方式經由專用電纜連接到HXD09交換機。


• HXD09錄音系統通過局域網與AVAYA交換機CTISERVER連接，從而


• 獲取呼叫信息。


• HXD09交換機通過TCP/IP協議聯入系統局域網，從而實現語音數據的采集。


• 管理員工作站通過TCP/IP協議連入系統的局域網。

• 錄音文件存儲空間的計算

1. 本錄音系統中，由于同時對多個語音數據采集器的語音文件進行存儲管理，對于在線錄音服務器與離線錄音服務器來說，網絡(luò )帶寬，讀寫能力等等的要求都會(huì )很高。建議是SCSI的硬盤、轉速在7200轉／秒以上。硬盤的容量可以根據相應實際的系統的容量根據上面的基本數據可以得到。


2. 設計采用一臺中繼端全程記錄HXD09交換機，一臺HXD09交換機CTI服務器，一臺離線錄音服務器，一臺數據庫服務器。


3. HXD09交換機支持LAN卡，要求TCP/IP協議。


4. 錄音系統需要良好的機房環境，提取話音信號的配線架，


5. HXD09錄音系統提供HXD09協議的TCP/IP SOCKET開發接口，用戶可以自行開發集成化、客戶化的錄音系統應用程序，實現與客戶自身軟件的有機結合。

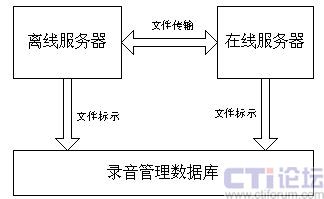

1. 錄制的語音數據存放于HXD09 CTISERVER服務器硬盤中，可對硬盤數據進行鏡像、備份和轉移。


2. 語音文件生成功能：接收數據采集系統的語音數據流，生成一定格式的語音文件。


3. 實時監控功能：根據設置，監控超過設置的錄音文件的監控，并可以進行相應的處理（報警、提示等）。


4. 標記功能：對從在線服務器的文件移到離線服務器上的文件進行數據庫標示。


5. 文件傳輸功能：將在線服務上的文件移到離線服務器上。


6. 文件刪除功能：將已經移到了離線服務器上的文件從在線服務器上刪除。


7. 設置和配置功能：對在線服務器上將文件保存到離線服務上的策略進行配置和設置，同時對異常處理進行設置。

1. 監控功能：根據設置，監控超過設置的錄音文件的監控，并可以進行相應的處理（報警、提示等）。


2. 文件標記功能：對從離線服務器將文件進行光盤備份后對文件在數據庫中進行標記。


3. 文件備份功能：將文件從離線服務器上將文件進行光盤備份。


4. 配置和設置功能：對文件備份策略的配置和設置功能。

1. 系統配有遠程播放軟件，可以遠程調聽語音。


2. 管理員工作站上安裝有HXD09錄音系統客房端軟件，可以對錄音數據進行管理、維護，實時監聽、事后調聽錄音等功能。


3. 文件檢索功能：對語音文件進行檢索，查詢
