恒訊達三警合一解決方案

2006/02/07

1.前言
　　1996年，作為里程碑的漳州110的開通為中國110建設吹響了號角； 1996年底，地級市110指揮中心全面開通；1997年底主要縣級市完成110建設；1998年，110功能開始增加社會(huì )聯動，即工商、稅務、政府事務等內容加入110指揮中心，110向著一個政府部門的萬能窗口發展，許多地方提出了"有困難，打110"的口號；1998年底，隨著電信小網并大網的建設，110指揮中心開始出現以電信區號為單位的集中接警模式，即110統一匯聚到地級市，再由地級市分配給二級接警單位；到1999年時我國第一代110指揮中心基本定型。

　　第一代110在發揮著巨大的社會(huì )作用的同時，其弊端逐漸浮出水面，給110進一步的發展造成障礙，也給干警工作帶來很多不便，集中表現在兩點：一是110社會(huì )聯動降低了110反應速度。由于大量非緊急報警事務納入110系統，使得干警經常疲于應付煩瑣的社會(huì )事務，而錯過大案要案的最佳接處警時機；其中也不乏別有用心者，因為雞毛蒜皮而騷擾110。這使得110的發展背離了其根本初衷。二是由地級市集中接警，但地級市并不處警，由地級市向下分配的二級接警模式降低了110反應速度，而且增加了市局工作的負擔，甚至還可能出現轉接錯誤；由于我國移動通信的飛速發展，手機使用已非常普遍，因此，出現了大量的手機報警，而由于手機定位在實現上的技術和政策等難度更導致了市局接警時容易陷入混亂狀態。

　　公安局現有的110設備一般是幾年前上的，如上述屬第一代110系統，限于當時的通信技術條件，只能滿足一般的接處警要求，沒有聯成一體化網絡(luò )，已極不適應當前工作需要。

　　依據公安局110、119、122三警合一指揮中心系統工程建設要求，特別是總結"第一代110系統"的不足和需完善改進部分，我們建議公安局110、119、122系統工程宜分為一期和二期兩部分。我們認為一期工程必須達到一個全新理念的集呼叫中心與三警合一接處警為一體的計算機報警系統，又要按照總體軟、硬件配置和全市公安通信規劃，充分考慮二期工程的擴展，即能滿足當前的需要，又能適應今后的發展。軟件系統必須考慮其成熟性和可移植性，縮短二期工程開發周期，使整個系統具有優良的性能價格比。為此，我公司進行了反復討論、研究，制定了如下建設方案，該方案包含了對建設項目的設計思想及系統所要達到的功能、實現方法與技術細節、設備配置和性能指標以及之所以采用這種方法和配置的科學性、合理性等若干問題均作了較為詳盡地分析論述；本方案功能及技術指標完全符合國標GB 50313-2000《公安通信指揮系統設計規范》和公安部消防總局<<消防通信指揮系統設計規范>>的要求，同時，本方案還包含了一些必備的附件內容。

　　本方案中的重點技術與獨到之處為：CTI可編程交換平臺、接處警單元組（"一機三屏"或"雙機三屏"）、綜合信息查詢（公安呼叫中心系統）、"一打一送"、遠程維護功能、GPS定位與動態調度等。這些功能是本建設方案不同于一般的指揮中心方案的獨到之處。

　　本方案采用全新理念的基于電信級應用的hxd09可編程智能語音交換機做為通信平臺，集公安呼叫中心及110、119、122三警合一接處警為一體，我們認為此種模式將會(huì )成為在公安指揮中心系統建設中領導潮流的第二代110系統的典范。

1.1.系統建設的必要性

　　110、119、122分設，這種現象導致各個部門重復建設，資源共享程度低，人力、物力浪費巨大和處理突發事件效率低下，不僅不利于統一指揮，也不利于人民群眾報警求助。而其最大的弊端還在于破壞了公安機關的統一性，不利于公安機關整體職能的發揮，造成公安機關內部部門林立，各自為陣，鐵路警察，各管一段，治安、巡警只管治安，對眼前的交通違章熟視無睹；交警只管交通，有時明知是嫌疑人騎著偷來的贓車，卻不加以審查，只當做一般無牌無證的違章車處理。這些現象，嚴重破壞了公安機關在人民群眾中的形象。

　　而另一方面,110以其快速反應，優質服務日益深入人心，成為公安機關與人民群眾之間緊密聯系的橋梁和紐帶，成為新時期進一步密切警民關系的載體和連接點。然而當前110與119、122等報警服務系統各自為陣，不利于群眾報警求助，也因重復建設浪費了有限的人力物力。解決好這些問題，必須走橫向聯合之路，依靠相關的社會(huì )力量共同努力。建立一個110、119、122等報警服務的聯合受理中心，才是適合當前中國國情的城市應急服務指揮中心的發展之路。

　　這種形式的聯合受理中心，應由公安機關負責集中指揮，在保留原來的110、119、122等報警號碼的同時，將這些緊急服務的受理地點合為一處，實現各個警種的報警受理既相對獨立，又互通有無。報警服務的受理使用統一的報警受理平臺和通信指揮系統，報警服務平臺根據撥入的報警號碼向各個報警受理臺分流，由各警種各相關部門相對獨立地處置其業務范圍內的緊急報警，遇到非本業務的報警立即轉給相關受理臺處理。

　　這種聯合受理中心的優點有：一是可以資源共享，防止重復投資；二是處理緊急事件時可以調集多個部門統一行動，更好地開展搶險救援；三是方便群眾報警求助，群眾只要記住其中的任何一個號碼，都能得到正確的緊急服務；四是有利于各警種各業務部門的通信指揮。有利于協調行動，提高處警效率.

　　目前我國警力嚴重不足，不可能實行專業警察制，應提倡一警多能，最大限度地發揮警力資源。因此，在實現110、119、122三警合一的同時，還要實現警察勤務體制的轉變，實行交警、巡警合并，所有警種都須服從110指揮中心的統一指揮。一旦發生重特大惡性案件、突發事件或重特大交通事故，按照就近、就便的原則，由有條件最先到達現場的警察趕到現場進行前期處置，再按照管轄權限進行移交。現在這種轉變，并不需要作法律法規的調整，只需通過受理中心系統的有機整合即可實現。基于上述現狀，一套涵蓋110、119、122的聯合受理中心和綜合信息查詢呼叫中心系統的建設顯得尤為必要。

1.2.系統設計思想

　　以"金盾工程"建設規劃為指導思想，通過對公安局和分局（派出所）110、消防大隊119、交警大隊122指揮系統的建設和改造，統一全市110、119、122接處警系統，并與公安信息查詢呼叫中心集成為一個有機的整體，真正做到多功能、智能化；

　　實現公安指揮調度系統標準化、網絡(luò )化、集成化、信息化；

　　建成快速反應、信息共享、高效實用、功能強大的為現實斗爭服務的調度指揮中心、決策中心、綜合信息處理中心。

1.3.系統設計目標

　　公安局下轄各個城區和各個鄉（鎮）派出所、各個消防大隊、各個交警大隊，本次工程設計中將考慮市局指揮中心及下屬各個派出所、各個消防大隊和各個交警大隊的設備配置及報價，系統網絡(luò )功能已全部考慮，但可以根據需要及資金情況分步實施。

系統采用呼叫中心模式，交換平臺采用hxd09可編程智能語音交換機而非傳統的語音交換機，基于Windows2000 server平臺，客戶端采用瀏覽器方式。
實現110、119、122報警系統的集中接處警，克服現有系統存在的缺點。

樹立大網絡(luò )概念：采用先進的通訊、計算機網絡(luò )技術（采用CTI可編程交換技術），利用現有的通信資源，實現市局指揮中心與消防大隊、交警大隊、各派出所的計算機網絡(luò )及相關領導辦公室計算機大聯網；形成全市范圍內110、119、122有線、無線全方位立體調度語音通道大網。

增加綜合信息查詢即公安呼叫中心系統，適應新形勢下公安業務的需要。
充分運用最新技術，促進指揮中心管理水平的提高，使公安管理工作更加現代化、科學化、規范化。

1.4.建設原則

三警合一系統建設要求如下原則：

1.4.1. 可靠性原則

　　系統的可靠性始終是所有集成商首要解決的問題之一。系統的不穩定因素要從硬件、軟件設計中給予充分的防止，并能通過備份通道、備份設備做到可即時地保障110、119、122報警電話的暢通無阻。

1.4.2.先進性原則

　　隨著新 6785HJKM N CGV技術、新應用地不斷出現，公安業務也發生了相應地變化。110、119、122指揮中心系統選用的軟、硬件應緊緊追隨當前世界計算機及IT技術的發展潮流和趨勢；系統設計必須采用成熟的先進技術，同時考慮符合模塊化結構的原則，可逐步擴充升級，以利于今后的技術發展，保持先進性。

1.4.3.實用方便性原則

　　系統要體現為公安現實斗爭服務的思想，在確保先進性的基礎上，緊緊圍繞公安指揮中心的行業特點，突出準確、快速、實用等功能要求，充分體現實用性。系統提供的功能要便于操作和維護，操作界面簡潔友好。

1.4.4.經濟性原則

　　系統在滿足所有功能要求的前提下，要追求最大的性?xún)r(jià)比，最大可能地節約資源、降低投資成本和運行成本；系統構建還應采用積木式結構，系統化、集成化和模塊化的設計方法，以便于維護和未來擴展。

1.4.5.安全性原則

　　在設計中要注重考慮系統的安全和保密，操作實行按級管理，對關鍵數據實施特殊保護。與公安網絡(luò )、尤其是與公網和其他單位報警網絡(luò )連接時需符合公安部的有關規定，充分考慮網絡(luò )的安全性，防止泄密。

1.4.6.標準性原則

　　主要設備、軟件的選型必須符合國內外相關標準及公安部和省公安廳制定的技術規范。系統軟件應能在不同平臺上運行，以保證系統良好的兼容性。系統的硬件也必須具有標準的接口環境，能較容易地進行替換。

1.4.7.開放性原則

　　系統必須具有強大的組網能力、靈活的軟硬件設置環境、能支持各種常用的通訊與電話接口，并留有未來升級與更新、擴充的足夠余量。系統軟件在與不同系統設備互聯時，廠家應積極提供相關的底層協議和有關數據并予以密切配合。

1.5.總體要求

　　呼叫中心(CallCenter)是指以電話接入為主的呼叫響應中心，它為用戶提供各種電話響應服務。以CTI（計算機電話語音集成技術Computer Telephony Integration）技術為核心的呼叫中心是一個集語音技術、呼叫處理、計算機網絡(luò )和數據庫技術于一體的系統。新一代的呼叫中心將計算機網絡(luò )和通信網緊密結合起來，這有利于把呼叫中心的技術平臺與現有的業務平臺及業務數據庫有機的結合起來。

　　公安綜合信息呼叫中心系統就是在呼叫中心基礎上利用先進的CTI技術，將現存和即將開通的信息系統有機地整合起來；即把數字語音技術、計算機網絡(luò )技術、通信、交換等先進技術結合起來，結合公安業務特點，擴展和增強公安信息應用系統的功能，使現有數據庫資源得到充分利用；還可使一部分可以公開或應該公開的公安信息向社會(huì )提供增值服務，如出入境辦理查詢、身份證查詢、車輛駕駛員信息查詢等。本系統以110、119、122綜合報警服務為龍頭，以各項公安工作信息化為主要內容，以公安計算機信息、通信網絡(luò )為依托，以對內提供信息多種方式綜合利用、對外提供社會(huì )服務為目的，以當前先進的INTENNET、CTI、數據庫技術為手段，建立起的對內統一受理、指揮調度、快速反應、協同作戰；對外警務公開、信息咨詢、查詢、投訴舉報為一體的公安綜合信息呼叫中心系統。

　　我們不斷總結經驗，開拓進取，逐步建立和完善了以CTI技術為核心，集110報警、基層信息化應用和多媒體語音信息查詢?yōu)橐惑w的公安綜合信息呼叫中心系統。該系統是公安綜合信息網絡(luò )應用手段的延伸，所采用的技術和實現的功能完全符合公安部金盾工程的要求，在國內處于絕對領先地位。

　　簡單的來說，系統就是把電話網和計算機網絡(luò )兩種截然不同的網絡(luò )有機的結合起來，以電話網的方便和計算機網絡(luò )的強大，優勢互補、協同工作。并集語音技術、呼叫處理技術、計算機網絡(luò )技術和數據庫技術為一體。如下圖：

1.5.1.系統簡介

　　基于呼叫中心為平臺的綜合接處警呼叫中心系統的主要功能如下：

110、119、122接處警系統；

綜合信息語音查詢 ；

公安辦公自動化及綜合信息管理；

公安電話網與計算機網的延伸。

　　本系統以HXD09型可編程智能語音交換機為核心完成智能交換，內置語音資源。

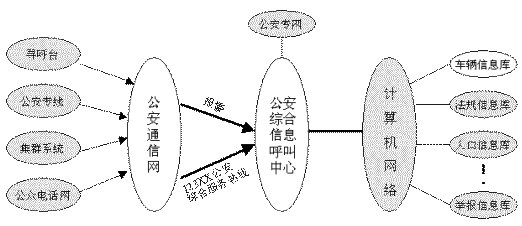

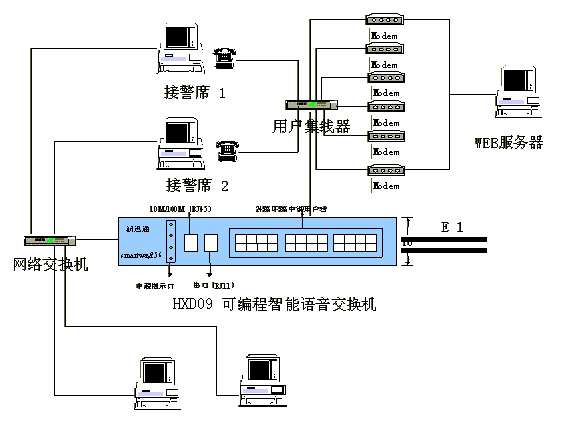

系統結構簡圖如下：

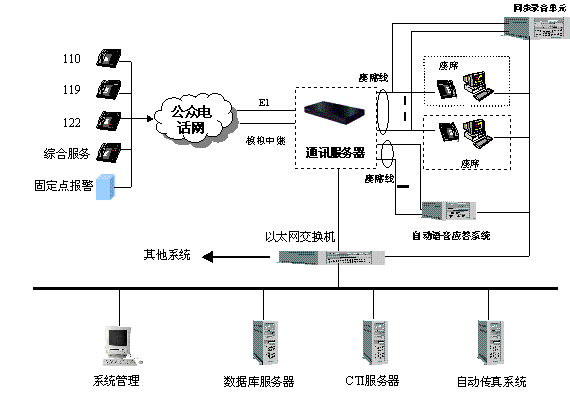

系統拓撲簡圖如下：

1.5.2.系統結構

110、119、122指揮中心系統應由以下各部分組成：

Hxd09可編程智能語音交換機系統

接處警系統（含各分局、派出所WEB接處警系統）

計算機網絡(luò )系統

有、無線指揮調度系統

數字錄音錄時系統

GIS電子地圖信息系統

首長指揮調度系統--首長指揮室綜合調度控制系統（可選）

大屏幕顯示系統（二期工程）

LED顯示屏系統

技防及電視監控系統（二期工程）

預留350M無線集群系統接口（二期工程）

預留GPS衛星定位系統接口（二期工程）

消防大隊、交警大隊及派出所終端（遠程終端，二期工程）

后備電源系統

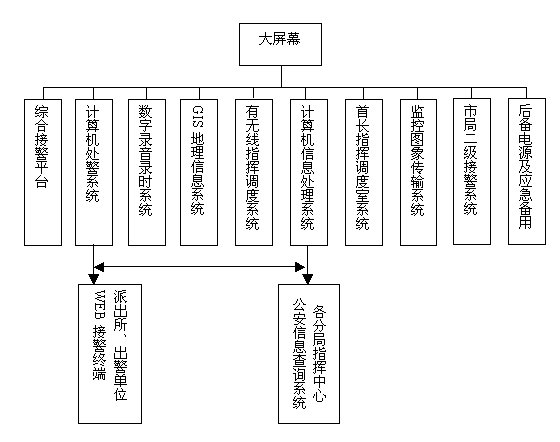

系統結構框圖如下：

1.5.3.接處警模式

　　本方案所確立的110、119、122接處警模式是"集中接警、自動分流處警"。

　　（1）．110、119、122報警電話的傳送與集中接聽模式：所有轄區以?xún)鹊?10、119、122報警電話都經市電信局統一匯接，通過一條PCM2MBPS數字中繼送往市局指揮中心hxd09可編程智能語音交換機（簡稱交換機，下同）。再由交換機經過數模轉換、排隊分配等處理后送往指揮中心各受理臺。此外，系統還備用了4條專用的模擬中繼線，用于當PCM數字鏈路發生意外時，作為傳送110、119、122報警電話的應急備用專線。

　　（2）.若屬119、122報警電話，則市局指揮中心接警后可將報警信息通過計算機網絡(luò )分別傳送至相應的消防大隊或交警大隊，由責任大隊分別實施處警。由于本方案在消防大隊和交警大隊分別配置遠程終端，則119、122報警電話可實現二級接警，即市局和消防大隊或交警大隊同時接警，正常情況下市局指揮中心只起轉發與監控的作用；若大隊因設備故障或其它原因沒有接警，則市局可正常接處警，可直接調度指揮相關人員或單位出警，保證接處警工作正常進行。消防大隊和交警大隊接處警過程與市局相同，不再敘述。

　　（3）.鄉（鎮）派出所轄區的110報警電話原則上應由當地派出所受理；在暫不設置遠程終端的情況下,對于呼叫到市局指揮中心的110報警電話，指揮中心調度員按照所屬轄區就近處理和區分輕重緩急的原則來確定責任派出所，指揮中心只起轉發與監控作用；也可直接調度指揮相關人員或單位出警。

　　（4）.指揮中心對下屬各派出所、消防大隊、交警大隊的指揮調度分有線、無線等多種途徑，呼叫方式可以是單呼、組呼、群呼、會(huì )議（含多方通話）等多種方式。發布指令和信息可通過計算機網絡(luò )發送到對方的遠程計算機終端或打印機上，也可以通過有線傳真系統發送到對方的傳真機或計算機上。

　　（5）.報警電話主叫信息傳送采用"一打一送"設備及方式。

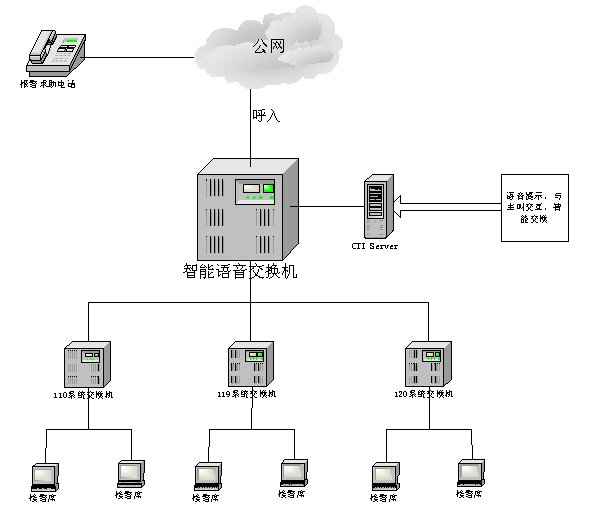

報警分配示意圖如下：

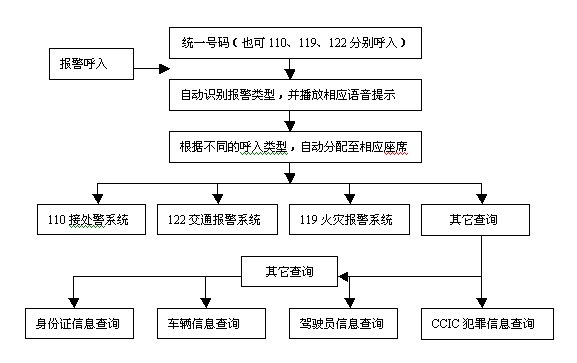

報警流程框圖如下：

1.5.4.系統功能要求

　　本次建設需要采用綜合通信技術，將110、119、122系統的計算機網絡(luò )和有、無線通信網有機互聯，建成集接處警信息獲取、統計、查詢、發布于一體，并通過地理信息和多媒體大屏幕顯示等輔助系統的綜合指揮調度，實現110、119、122快速反應、信息共享的目的。為此，各系統應分別具有下述功能：

　（1）市局指揮中心接處警系統功能

　　A．綜合接警平臺功能：

　　綜合接警平臺主要由hxd09可編程智能語音交換機和計算機網絡(luò )兩部分組成，交換機負責110、119、122報警電話的接入與分流及調度呼出等功能；計算機網絡(luò )則完成110、119、122報警信息的顯示、數據儲存、統計及信息查詢、發布功能。

　　110、119、122報警電話的自動分流（中轉）與排隊功能：市局指揮中心交換機能
夠將所有呼入市局的110、119、122報警電話按照轄區所屬自動分流到相應的分局指揮中心，市局指揮中心在需要時可以監聽或直接參與指揮；必要時，市局指揮中心與區指揮中心及報警人之間可以進行三方或多方通話（多方會(huì )議）；對同時呼入的多個報警電話，指揮中心交換機機則按照呼入的先后次序進行排隊，等待期間向主叫放播放等待語音。

　　110、119、122報警電話的傳送：110、119、122報警電話呼入及分流出局通過2條
PCM 2M數字中繼線路，其中1條PCM 2M（30/32）接口為報警入，另1條PCM 2M（30/32）接口為報警電話分流通道，接入信令均采用國際No.1信令，兩條PCM 2M數字接口均與電信局程控交換機相連，公安城域網SDH傳輸通道作為110、119、122分流的備份傳送通道。

　　110、119、122報警電話撥通到播放語音提示（"您好，XX市公安110！"）時間延遲小
于1秒。

　　主叫信息傳送采用"一打一送"方式。

　　語音提示與錯號攔截功能：市局指揮中心可編程交換機提供報警語音提示，以方便市民報警；同時對錯誤撥號（如：110X/122X、11X0等）提供四位錯號攔截功能。

　　被叫鎖定功能與惡意追查：110、119、122報警電話的接聽采用被叫控制方式，以
保證指揮中心的主導性。同時對惡意呼叫或騷擾電話，接警臺能夠進行追蹤并將其鎖定，同時將其錄音鎖定到錄音臺以醒目的標記加以標識。

　　多種報警接口功能：系統預留連接119、120、GPS報警、技防（防盜）報警、暫住
人口、旅館業逃犯比對報警接口等其他多種特服或報警系統的接口，為今后多種特服、多種報警綜合接警打下基礎。

　　與應急指揮車輛連接：系統備有與應急指揮車進行數據、語音通信的連接口，語音
通信采用GMS/CDMA數字移動通訊網絡(luò )或350M無線集群網，而數據通訊則采用GPRS無線傳真或GMS短消息功能，或通過無線MODEM連接方式。

　　數據庫管理功能：綜合接警平臺數據處理采用C/S與B/S相結合的體系結構，既能
為用戶提供高度交互、實用方便的操作界面，又能為用戶提供WBE方式的查詢功能；系統服務器采用IBM AIX網絡(luò )操作系統，ORACLE9i數據庫平臺，具有數據管理、信息共享、高級管理、安全防火墻等功能。

　　接處警錄音和數據統一存放：通過TCP/IP協議及特定網關設置實行分級管理與分級
訪問。錄音文件則統一存放在市局指揮中心錄音服務器中，可通過網絡(luò )或電話放音，放音通道不受限制。

B．接處警系統功能

　　市局指揮中心設接警席二個，班長席一個，每席三屏，一屏為綜合接警臺，一屏為處警信息與有線調度綜合臺，另一屏為GIS電子地圖。主要功能描述如下：

　　報警接聽：市局指揮中心"110、119、122"接處警臺完成對轄區內所有報警電話（含所有通過"110、119、122"打進來的處警反饋電話）的接聽、主叫用戶"三字段"信息的提取，并將其顯示在接處警臺上；當有110、119、122報警電話撥入時，系統自動提取主叫電話號碼并發送給接警座席，并自動顯示主叫"三字段"信息，即主叫電話號碼、主叫戶名和裝機地址等；電子地圖自動定位報警地點。在報警接入的同時，系統根據接收到的報警電話號碼的特征，自動查詢數據庫，快速準確地將報警電話分流到所屬轄區的指揮中心接處警臺，并在市局指揮中心計算機屏幕上顯示中轉成功與否，若中轉分流失敗（對方線路已滿或離席），則給出聲光提示，由指揮中心接處警員通過人工干預來決定繼續等待或直接受理。

　　報警數據錄入：每次報警呼入，系統將自動生成一條報警記錄，供接處警人員將諸如報警人姓名、性別、住址、單位；案發地點、案發時間、案件性質、轄區、警情內容；接警員、處警單位、處警人員；人員及財產損失情況、處警反饋等基本信息錄入到接處警臺中，錄入的數據將保存到系統數據庫中。分流到分局指揮中心的報警電話，其報警信息由分局指揮中心接處警員填寫，市局指揮中心接處警計算機上可以實時顯示。

　　重復報警提示：同一電話在短時間內重復接入，應以明顯標志提醒接警員，由接警員作出相應的處理；重點單位提示，對于重點用戶報警，接警臺要有提示，并能優先分配接入，同時顯示相應預案；

　　惡意呼叫鎖定：對于惡意呼叫，通過呼叫轉移將其鎖定在錄音臺指定端口上，同時釋放接警話機；

　　處警調度：對報警電話進行處理并指揮調度處警單位出警；必要時，能夠與報警人、處警人進行三方或多方通話。

　　接處警監控：能對任何一樁警情的處理過程與處理結果進行追蹤監督（包括查閱接處警信息資料、監聽/插入接處警電話、參與下級單位指揮調度、調用接處警錄音、電話回訪等）；

　　錄音錄時：能對所有呼入的"110、119、122"報警電話以及所有經由接處警臺呼出或轉接的報警、調度指揮電話及處警反饋電話實施全過程錄音錄時；接警錄音與處警調度錄音自動關聯，反饋錄音則需要人工干預后可與接處警錄音關聯在一起；

　　路由調度：接處警臺能對所有調度單位、聯動單位（如119、120、122等）實施高效快捷、全方位地調度呼叫，呼叫方式可以是單呼、群呼、組呼、多方會(huì )議、多方自由通話、有線方式與無線方式、專網方式、PCM數字方式及模擬方式等多種方式，并且能做到在計算機屏幕上 "一點即通"；

　　接處警存檔：對每一次報警呼入（有效或無效）產生的接處警信息單，系統均自動在服務器上存檔，其中有效報警內容包括主叫電話信息、案發點和案件性質、簡要案情信息、接警時間、接警錄音號、接警員、反饋時間、是否立案，并能上網發布和查詢功能；對于多次報警、處警和反饋，可以實現并聯歸檔。110、119、122報警記錄分類存檔。

　　警情級別選擇與標注：根據報警類別自動分1至5個級別類，并具有人工分類修改鈕，便于產生110警情報告、接警反饋時間設定等功能。

　　上下班管理：系統設有"登陸"、"離席"、"換班"、"退出"、"密碼設置/修改"等管理工具，方便人員上下班時的交接。最后一個接警臺不允許離席或退出；接警臺可在不退出接警程序的情況下更換接警員工號。

　　數據管理與維護：指揮中心接處警臺還能對所有報警記錄與報警數據進行查詢、歸檔、整理、打印、制作統計報表、錄音重放等操作，并能根據各自的操作權限對報警數據進行修改、刪除、添加新記錄等常規操作；

　　管理權限：每個接警員只可對自己當日受理過的報警資料進行"編輯"、"修改"，無論報警是否有效，報警記錄均不能刪除（超級管理員除外）。不同分局的指揮中心只可"瀏覽"、"查詢"、"統計"、"打印"、"整理"、"歸檔"各自轄區的報警記錄。
自動語音布控及播放功能：能隨意錄制布控語音，在需要時能每隔一定時間以自動方式或人工方式向相關單位和個人反復播放，直到對方按鍵確認為止。

　　自動傳真收發功能：16路（最多能同時進行60路）傳真收發，支持斷線、遇忙、呼叫失敗重新呼叫，重復呼叫的相隔時間及次數可由用戶隨意設置。

（2）市局指揮中心首長指揮室系統功能

　　監督指揮中心所有接處警臺的工作狀態和工作情況；

　　查詢/打印所有報警信息資料；

　　調度功能：必要時可強行介入指揮調度，調度功能同接處警臺。

　　數字錄音及錄音文件的重放。

　　圖文顯示：能將指揮大廳內任何信息切換到本室內大屏幕等離子電視上來。

　　遙控切換指揮大廳中所有圖形數據；

（3）班長席功能

　　監控全市接警臺：班長席（超級管理員）具有對本地和全市110接處警情況和普通接警臺狀態進行監視功能，當全市各地普通接警臺接警時，市局班長臺可以主動插入普通接警臺進行同時接警。

　　參數設置：班長席能對本地接警臺有關運行參數進行設置，提供對相關信息的數據查詢、維護、增加、刪除、修改和打印等。

　　統計分析：根據統計條件生成"接處警情況登記表"、"接處警回訪登記表"、"接處警情況統計"、"接處警單位出警量分析統計"、"報警區域分析"、等各類綜合報表，同時能生成警情分析報告，并提出簡單對策。

　　固定席和移動席：班長席分固定席和移動席,移動席能在110網絡(luò )相通網段內使用，并采用無線方式（MODEM）連接。

（4）各分局（派出所）指揮中心系統功能

　　報警接聽：各分局（派出所）指揮中心"110、119、122"接處警臺完成對轄區內所有"110、119、122"報警電話（含所有通過"110、119、122"打進來的處警反饋電話以及由市局"110、119、122"指揮中心轉發下來的報警電話）的接聽、主叫用戶"三字段"信息的提取，并將其顯示在接處警臺上；

　　報警數據錄入：每次報警呼入，系統將自動生成一條報警記錄，供接處警人員將諸如報警人姓名、性別、住址、單位；案發地點、案發時間、案件性質、轄區、警情內容；接警員、處警單位、處警人員；人員及財產損失情況、處警反饋等基本信息錄入到接處警臺中，錄入的數據將保存到系統數據庫中。

　　處警調度：對報警電話進行處理并指揮調度處警單位出警；必要時，能夠與報警人、處警人進行三方或多方通話。

　　報警語音及信息轉移：能根據警情要求及轄區歸屬將報警電話和報警信息一次性同步轉發到相關的處警單位（轄區各派出所）。與各分局（派出所）指揮中心計算機聯網的其他接處警中心，也可實現報警語音與數據的同步轉移。

　　接處警監控：能對任何一樁警情的處理過程與處理結果進行追蹤監督（包括查閱接處警信息資料、監聽/插入接處警電話、參與下級單位指揮調度、調用接處警錄音、電話回訪等）；

　　錄音錄時：能對所有呼入的"110、119、122"報警電話以及所有經由接處警臺呼出或轉接的報警、調度指揮電話及處警反饋電話實施全過程錄音錄時（包括已經轉發下去的報警電話）；

　　多路由調度：接處警臺能對所有調度單位、聯動單位（如119、120、122等）實施
高效快捷、全方位地調度呼叫，呼叫方式可以是單呼、群呼、組呼、多方會(huì )議、多方自由通話、有線方式與無線方式、專網方式、PCM數字方式及模擬方式等多種方式，并且能做到在計算機屏幕上 "一點即通"；

　　數據管理與維護：指揮中心接處警臺還能對所有報警記錄與報警數據進行查詢、歸
檔、整理、打印、制作統計報表、錄音重放等操作，并能根據各自的操作權限對報警數據進行修改、刪除、添加新記錄等常規操作；

　　報警信息上報：能通過公安信息網將報警信息發送到樂(lè )平市局指揮中心領導指揮臺（班長席）。

自動語音布控及播放功能：能隨意錄制布控語音，在需要時能每隔一定時間以自動
方式或人工方式向相關單位和個人反復播放，直到對方按鍵確認為止。（此項為可選項）

自動傳真發送功能：能同時進行傳真發送，支持斷線、遇忙、呼叫失敗重
新呼叫，重復呼叫的相隔時間及次數可由用戶隨意設置。（此項為可選項）

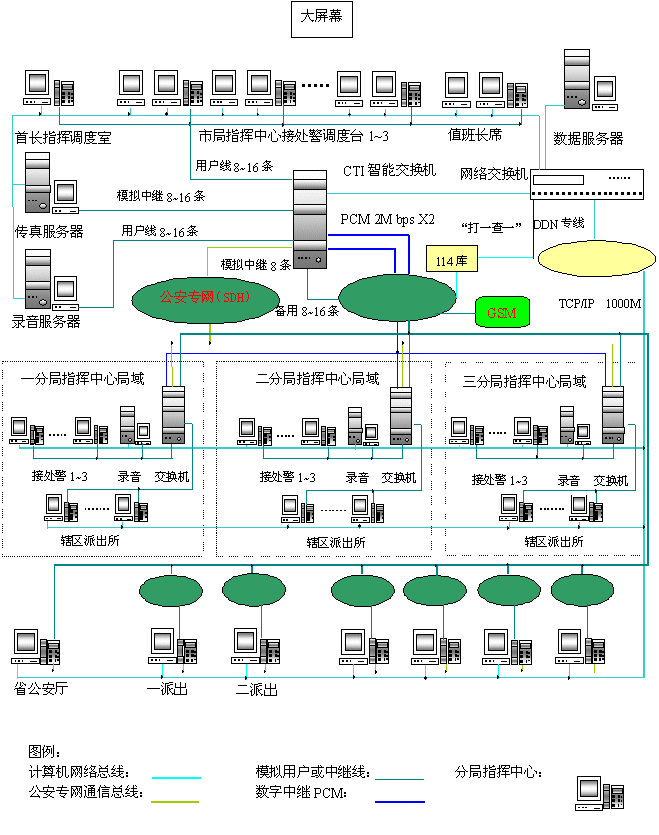

1.5.5. 網絡(luò )拓撲圖

1.5.6.未來擴展

GPS擴展：可增加GPS衛星車輛定位及動態調度。

受理臺擴展：可隨意由用戶自行增加受理臺，數量不受限制。

1.5.7.系統主要性能參數

　　電信網延時：≤10S（由郵電局保證）;

　　來話響應延時：≤400ms;

　　呼叫等待時間超過15s的概率：≤1％;

　　系統誤報概率系統誤報率：≤4％（需郵電局配合）;

　　調度呼叫建立延時：≤500ms;

　　CAD系統響應時間：≤1.0s;

　　錄音錄時系統啟動延時：≤1.0s；

　　電子地圖系統反映時間：≤3.0s。

　　系統平均無故障間隔時間：5,000小時以上。

2.恒訊達三警合一系統優勢

2.1.CTI調度通信平臺

　　系統平臺選用具有最新CTI（Computer Telephone Intergration）集成技術的業界公認的第三代呼叫中心平臺倡導者--廣東恒訊達公司的HXD09可編程智能語音交換機作為接處警平臺。

2.1.1.采用HXD09交換機的理由

　　在市場眾多品牌的交換機中，HXD09交換機具有先進的技術特點、極高的性?xún)r(jià)比，完全可滿足公安110、119、122接處警及構建呼叫中心的需求，并具備傳統通信平臺無法支持公安呼叫中心的優點。

交換機的架構，性質上傳統的交換機廠商的同類產品沒有太大的區別如朗訊、北電、華為等。所有模塊都支持熱插拔、熱備份、擴容相當方便。

突破傳統交換機的界限，把語音、會(huì )議、傳真、IP 等所有功能板上架統一到數字程控交換機上。系統整體性能達到電信級標準，板卡均可熱插拔，主控 CPU 、內部交換網絡(luò )、系統始終、電源均可雙備份。

該產品改變了可構建呼叫中心的整個網絡(luò )結構和交換體系，提高了整個系統的穩定性，優化了數據流程，免去了面向語音卡和交換機的雙重編程，開發和維護極為靈活簡單。

大大簡化了呼叫中心的核心結構HXD09是基于交換機、CTI和TCP/IP技術，實現話音、傳真、座席、IP電話多種服務方式一體化的可編程智能語音交換機。

穩定性高，滿足公安行業業務需求HXD09系統整體性能達到電信級標準，在千萬次以上呼叫測試中，呼損小于萬分之一。

大容量，可擴展性強，有利于呼叫中心的升級。HXD09單機16條E1全交換，適用于30-2000線，并且支持中國一號、七號信令。

遠端用戶模塊組網方式特別適合市公安局與派出所、消防大隊、交警大隊之間的連接。

具備自動話務呼叫分配功能。

開發周期短，具有快速的上層應用開發的特點，可根據需求定制軟件功能并快速開發。

強大的應用技術支持，豐富的應用經驗，升級維護方便。

　　HXD09配備了一套高度智能化的業務流程生成器，能夠快捷地制作適合于各類公安業務的CTI流程，大大縮短了開發周期。這樣，我司計算機應用技術人員可以把精力集中在公安呼叫中心及接處警業務功能的開發上，而不是花在交換機底層應用的編程上。

2.1.2.HXD09系統的典型應用

　　山東昌邑市公安局110指揮中心，此項目被評為山東省公安廳一等獎；

　　山東安丘市公安局110指揮中心；

　　山東膠南市公安局110指揮中心；

　　山東壽光市公安局110指揮中心；

　　深圳市燃氣集團公司；

　　中央電視臺2002年3.15晚會(huì )現場熱線電話；

　　四川省移動1860 ；

　　甘肅省移動1860 ；

　　南昌市某虛擬電信運營；

　　西藏區移動1860；

　　湖南省移動18個點1860、郵政185；

　　遼寧省聯通語音互動系統；

　　中國電信集團公司電話卡客戶服務系統工程；

　　青島、天津、西安、西寧、重慶、南京等10個城市聯通語音互動系統；

　　廣東省18個地市GPS車輛電話調度系統（VOIP聯網）。

2.2.模塊化軟件設計

　　模塊化的設計，可降低系統中多個組成部分的耦合性，有利用今日系統的改動和升級。

　　系統軟件根據要求可分成各種功能模塊，主要由以下部分組成：

主控模塊：主控模塊為系統的總控制程序，能對系統的其它功能模塊多個進行協調、管理和切換，完成模塊之間的信息傳遞。

接警辨識模塊：能接收各種形式的報警信號，實現110/122主叫號碼顯示及報警自動分流。

出動方案編制模塊：能在受理接警過程中，編制出動方案或根據實際情況手工編制出動方案。

窗口管理模塊：能在交互式用戶環境下，控制各種窗口的建立，顯示、變換、屏蔽及窗口信息的管理。

接口管理模塊：能協調管理各種輸入輸出接口、加工處理輸入輸出信息，發出各種應答、控制信號。

遠程通信模塊：能控制中心與各遠程終端的話音和數據通信業務。

信息查詢模塊：能對受理指令信息和公安地理信息進行檢索、查詢、顯示和打印。

信息管理模塊：能主管受理指令信息的建立、數據輸入、數據維護等業務。

地理信息模塊：能主管公安地理信息的輸入與編輯，提供將公安地圖轉化為模擬和數字矢量化電子地圖的技術手段。

錄音管理模塊：能對錄音文件進行設置、編輯、統計、管理。

測試診斷模塊：能提供系統日常維護的測試手段和故障診斷功能。

遠程維護模塊：能在遠程對計算機系統進行維護、設定、升級等操作。

3.恒訊達三警合一系統構成

3.1.通信和開發平臺

　　以HXD09數字可編程交換機為核心，系統軟件通過調用交換機的接口程序，控制交換機的工作狀態、獲取交換機信息，從而配合數字調度控制子系統完成接處警處理及業務電話的調度、公安業務信息查詢等功能。

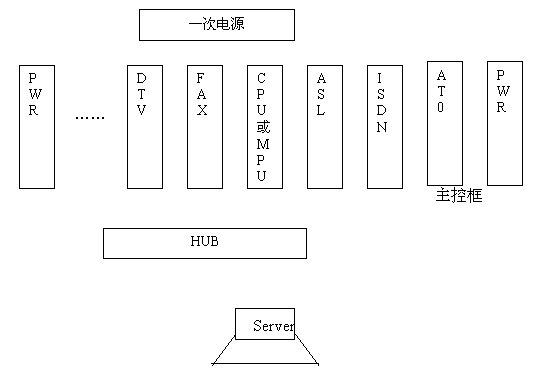

1.1.1. 硬件構成

　　HXD09智能可編程語音交換機結合數字程控、IT、IP等技術，實現一個強大的語音、傳真、座席等綜合業務平臺。

　　具體來說，系統主體結構的交換、中繼、座席主要基于數字程控技術，實現256路（8條數字中繼）全交換。整機外帶一臺服務器（工控機或其它電腦），主要實現語音數據的存取與用戶數據庫的接口，同時與主控框中的主控模塊（CPU板）共同完成接繼和流程的控制。服務器通過以太網與主控框中的中繼模塊（DTV板）和主控模塊（CPU板）進行控制信息和語音數據的交互，主要由以下幾部分構成（見下圖）：

一次電源為-48V的通訊一次電源

PWR為二次電源板，將-48V變換出±5V及75V(AC/25Hz)鈴流

CPU為256路主控板，對整個系統進行主控，為整個系統提供時鐘入同步信號及交換網，含一個10Base-T以太網口，通過HUB與Server進行控制信息的交互

MPU為512路主控板，對整個系統進行主控，為整個系統提供時鐘入同步信號及交換網，提供雙鏈路七號信令處理模塊，含一個10Base-T以太網口，通過HUB與Server進行控制信息的交互，MPU板可提供熱備份功能

DTV為數字中繼板，提供了一條E1接口，MFC，DTMF，會(huì )議，語音壓縮/解壓，語音并串/串并轉換等功能。含有一個10Base-T 以太網口，通過HUB與Server進行語音、數據的交互

ASL板為用戶板，提供用戶座席的接口

AT0板為模擬中繼板，提供模擬中繼接口

ISDN板為ISDN PRI集中信令處理板

FAX板為傳真收發板，支持30路傳真

HUB為通用產品，組建系統內部局域網

Server為用戶服務器，提供語音數據存取，以及用戶數據的接口

1.1.2.軟件構成

　　HXD09智能可編程語音交換機的系統軟件部分包括：安裝程序、CTI服務器、監控器、業務流程生成器以及系統配置、語音編輯等工具。它們結合在一起提供了從系統安裝、系統配置、控制運行、業務應用開發、外部應用接口到監測、維護等一整套功能強大、靈活易用的服務。所有的軟件構筑在Windows NT平臺之上，內建有應用數據庫，通過TCP/IP網絡(luò )協議與HXD09智能可編程語音交換機交互數據。

　　安裝程序：提供智能化的、友好的系統安裝/卸載用戶界面，幫助用戶輕松安裝HXD09系統軟件。

　　CTI服務器：完成流程運行控制；錄放音控制；語音、傳真數據管理以及與外部應用系統的交互接口，CTI服務器同時管理監控器及系統配置工具的運行。CTI服務器是HXD09智能可編程語音交換機構筑語音服務系統的核心。它既能完成錄放音的控制、語音文件的存儲管理、應用數據的采集整理等功能，又可提供外部應用系統訪問的接口、實現與用戶具體應用之間數據與控制的交互。CTI服務器的設計采用了面向對象的模塊化結構，通過采用多線程并發處理機制以及Windows NT內部的直接文件讀寫技術保障了系統的高效運行。各個模塊以動態鏈接庫的形式提供，模塊功能的擴展和升級相互獨立。

　　監控器：實時監視交換機的運行狀態，完成作業記錄、故障報警及處理。

　　業務流程生成器：可視化的流程設計工具，通過拖拉圖標及連線就可方便、直觀的完成語音系統業務流程的設計。

　　系統配置工具：通過友好的人機界面完成系統軟硬件的配置、運行參數的設定。

　　語音編輯工具：采用插件的形式支持CoolEdit語音編輯軟件，提供提示語音的錄入、播放和編輯功能。

1.1.3.HXD09的特點

完全采用數字程控交換機結構。一次電源、二次電源、系統SERVER、CPU板（含主控CPU、交換網NET、時鐘同步、雙七號信令模塊）都實現了熱備份、熱插拔，完全是電信級穩定可靠的產品。

融合了程控交換機和以太網技術，真正實現數據處理的高效性、合理性。

系統語音、傳真、數據的存取，通過局域TCP/IP的包進行，局域寬闊的帶寬，靈活的組網方式是系統方便地擴容升級的保證，IP HPONE語音壓縮板直接進行語音壓縮解壓及TCP/IP裝拆包可以有效地優化IP PHONE語音質量。

集排隊、調度、交換、語音、會(huì )議、傳真、座席、IP電話、錄音等于一體；

　　大容量，單機16條E1全交換，適用于30-2000線；

　　支持中國一號、七號信令，ISDN信令；

　　系統共包含4個E1,其中一個為公網呼入提供接口，另外三個可分別接入110、122（或120、119）。

　　CTIServer控制前端交換設備的語音提示、呼叫分配，同時在數據庫中寫入呼叫記錄，提供查詢、統計數據。

　　CTIServer同時提供各信道的通訊監控程序，便于管理員維護。

　　系統和主叫方具有交互語音應答功能，可通過DTMF為用戶提供選擇服務。

　　全分布式控制，故障分離，互不影響；

　　高度可靠，千萬次以上呼叫測試，呼損小于萬分之一；

　　高度智能化的業務流程生成器，涵蓋目前各類呼叫中心應用需求，可節省該部分系統集成80%以上工作量。

1.1.4. 功能描述

具有多個E1接口

　　E1接口通常是指2Mb帶寬的PCM中繼，它具有32個時隙。通過E1接口，交換機與電信匯接局連接，并支持中國No.7信令和中國No.1信令。在要求較高的情況下，能夠提供多個E1接口。
與無線集群通訊系統的接口

　　無線集群系統是無線指揮調度的主要通信手段，同時又是建設GPS衛星定位系統、無線聯網技防報警系統、移動指揮車和巡邏車系統等的傳輸基礎，關系到整個報警指揮中心系統對警情信息的接收、處置，以及車輛指揮調度、現場通信指揮等是否及時、暢通。系統通過交換機的E/M中繼與無線集群系統連接，實現有線無線語音通信和調度。
具有多個中繼方式

　　數字中繼、環路中繼、ISDN中繼、E/M中繼等。
具有與計算機的以太網接口

　　通過以太網接口與內部局域網連接，實現與上層系統的數據交換。
支持中國No.7信令、中國No.1信令
大容量、模塊式疊加、機框式堆疊，適用于30-2000線。
主要部件實現熱備份

　　為保證系統的更加正常、可靠、穩定的運行，在交換機內部關鍵的部件（如主控板等）可實現熱備份功能。備份部件平時處在等待狀態，當其中一個主要部件出現故障失效時，備份部件能及時切換到工作狀態，保證系統不間斷工作。
交換業務功能

　　來電轉接、來電保留、指定代接、同組代答、叫醒服務、免打擾、呼叫限制、呼叫轉移、遇忙回叫、插入、強拆

　　可預先設定分機電話呼出的等級和權限

　　國際長途、國內長途、本地網、市話、限制呼出、閉塞、專網長途、專網本地調度用戶

　　分機撥打外線方式為DTMF撥號方式

　　提供來話話務臺轉接

　　具有連選呼叫功能

　　具有依次呼叫功能
提取主被叫號碼
支持呼叫排隊等待

　　在接警話機全忙時系統可對呼入的報警電話進行排隊，先入先接，并在接警員的計算機界面上出現催促提示，督促接警員加快接處警速度。而一旦有空閑的席位，即將報警接入。可根據報警主叫分組排隊（如騷擾電話組、正常報警組、110接入組、122接入組、自動報警器接入組）。并把隊列中排隊呼叫廣播到各接處警臺。
支持智能調度功能

　　可以對各公安分局、派出所、交警支隊、消防支隊、相關單位以及無線手機等進行調度，使用同一界面、同一平臺，真正將有線、無線調度指揮合二為一（需要了解與無線系統的連接問題）。

　　單呼、急呼、組呼、群呼；

　　電話會(huì )議、禁言、發言；

　　監聽、強插、強接、強拆；

　　熱線調度；

　　有線、無線調度。
支持三方通話功能
支持會(huì )議電話功能

　　可以直接召開會(huì )議電話，實現單呼、組呼、群呼、會(huì )議等功能；并可對會(huì )議過程錄音；所有參加會(huì )議方可以自由討論。
支持誤報攔截功能

　　系統可進行二級誤報攔截，通過接收110/122被叫號，實現第一級誤報攔截；通過播放報警提示音，進行第二級誤報攔截。
支持被叫控制功能

　　對呼入電話進行鎖定，追蹤惡意呼叫。
具有設置用戶等級，中繼編組等功能。
可對外線專網、內部用戶進行匯接、調度、強拆、監聽。
故障報警系統具有很強的故障測試功能，通過維護管理終端可對不同的故障發出聲、光告警。系統具備自檢。

110/122增強功能

3.2. 系統特點

　　恒訊達三警合一系統是基于HXD09系統平臺開發的一套應用系統，用于提供三警合一系統的解決方案。本系統不僅繼承了HXD09系統的全部?jì)?yōu)勢，并且在座席端程序的開發上采用OCX控件的方式提供強大的座席操作功能和方便靈活的應用接口，從而在客戶擁有自己的開發力量的情況下，可以使用該控件方便快捷地開發出功能強大的座席程序。

3.3. 系統拓撲

　　暫無

3.4. 座席控件（OCX）主要功能及應用說明

1. 監視當前的呼入隊列

　　可監視當前呼入本座席的主叫號碼和占用的交換機通道，這時座席可以有選擇地是否接入隊列中的某個來電。

2. 當前交換機中本座席通道的即時狀態事件

　　在本座席通道發生一些特定的事件時（登陸、登出、有電話呼入），控件產生響應的事件，并帶有參數。座席端程序可對這些事件進行響應，作出合理的處理。

3. 當前交換機中其他座席通道的即時狀態。

　　在本座席中可隨時得到其他座席通道當前的狀態信息。此功能十分有利于接警席監視處警席的當前狀態，以決定是否分配警務。

4. 多種常用的座席功能。

登陸/登出座席組

　　座席端使用前必須進行登陸到指定座席組，才能有效地分配到用戶來話。

　　座席離座后，應該將座席程序登出，表明該座席員不在座位，交換機不應再將用戶來話分別給他。
置忙/閑

　　忙狀態表明可以接聽來話；閑狀態表明該座席正在使用，不能再分配來話。這兩種狀態都是在座席登陸的情況下的動作。
摘/掛機

　　座席端程序模擬固定電話的動作，在交換機看來與一般的硬座席（固定電話）沒有區別。
應答

　　座席程序接聽電話。
代接

　　代替接聽打到其他座席上的電話。
保留/恢復外線

　　在接聽中繼來話的過程中，需要做其他事情時，可暫時將此次雙方通話保留下來，需要時恢復。
呼叫座席

　　座席呼叫座席，此時在交換機內部運作，不占用中繼資源。
呼叫外線

　　撥打外線號碼。
內線三方

　　在本座席與外線通話的狀態下，呼叫另一方座席，讓他加入通話，形成三方會(huì )議。
外線三方

　　在本座席與外線通話的狀態下，呼叫另一方外線，讓他加入通話，形成三分會(huì )議。
組呼

　　同時呼叫多個號碼，形成多方（超過兩人）會(huì )議。
拒接

　　座席拒絕接聽該來電。
監聽座席

　　監聽某個座席與其關聯通道的通話。
監聽中繼

　　監聽某個入中繼與其關聯通道的通話。
停止監聽

　　停止監聽通話。
拆話

　　強行拆掉某雙方的通話。
強插座席

　　強行加入某個座席與其他方的通話，形成三分會(huì )議。
強插中繼

　　強行加入某個中繼與其他方的通話，形成三分會(huì )議。
退出強插

　　退出強行加入的會(huì )議。
強拆中繼

　　強行拆掉某個中繼的通話。
初始內線

　　在本座席與外線通話的狀態下，呼叫另一方座席，與其通話，原通話保留。常用于征求第三方座席，是否加入會(huì )議。
初始外線

　　在本座席與外線通話的狀態下，呼叫另一方外線，與其通話，原通話保留。常用于征求第三方外線，是否加入會(huì )議。
完成轉接

　　在初始內線或初始外線成功的情況下，將第二次呼叫的電話與原先保留的電話進行連接，讓他們雙方進行通話，座席退出通話，不再占用通道資源。
開始會(huì )議

　　在初始內線或初始外線成功的情況下，將第二次呼叫的電話與原先保留的電話進行連接，讓他們雙方進行通話，座席退出通話，不再占用通道資源。
接回

　　在初始內線或初始外線成功的情況下，重新與原先電話進行通話，釋放掉第二次呼叫成功的號碼。
隊列搶接

　　在某個座席通話的情況下，如果有來話，將進入隊列，這時座席可先接聽隊列里面的來電，原通話保留下來。
交替通話

　　在某個座席通話的情況下，如果有來話，將進入隊列，這時座席可先接聽隊列里面的來電，原通話保留下來。完成與隊列里面電話的通話之后，恢復與原來電話的通話。
轉接座席

　　在本座席與外線通話的狀態下，座席呼叫另一方座席，并讓該座席與外線通話，本座席與外線的通話中斷，釋放占用的通道。
轉接外線

　　在本座席與外線通話的狀態下，座席呼叫另一方外線，并讓該座席與外線通話，本座席與外線的通話中斷，釋放占用的通道。
轉IVR處理

　　讓來話轉到IVR處理流程。
開始錄音

　　對當前通道進行錄音。只錄通話單方的通話。
停止錄音

　　停止對當前通道的錄音。
播放錄音

　　根據文件通過交換機資源播放已經錄制好的錄音。
停止放音

　　停止播放當前播放的錄音。

3.5. 關鍵技術

　　OCX控件：采用OCX控件的形式開發座席端程序的核心功能，包括消息的響應、數據包的發送與拆解都進行了封裝，完全與用戶界面脫離。OCX控件在多個主流IDE平臺都得到很好的支持，如VC、VB、DELPHI。具備開發能力的客戶可以直接將該控件加入IDE開發工程，就能方便快捷地開發出適合己方需求的用戶界面。

恒訊達通訊技術有限公司

HXD09交換機應用于遼寧銀聯移動語音交易系統 2009-09-07

HXD09智能語音交換機在城市應急方案中的應用 2009-09-03

恒訊達HXD09在國土資源舉報熱線中的應用 2009-08-24

HXD09應用于甘肅和寧夏移動客服傳真系統 2009-08-17
