Voxeo Prophecy平臺開發VoiceXML應用
2008/11/20
一、簡介

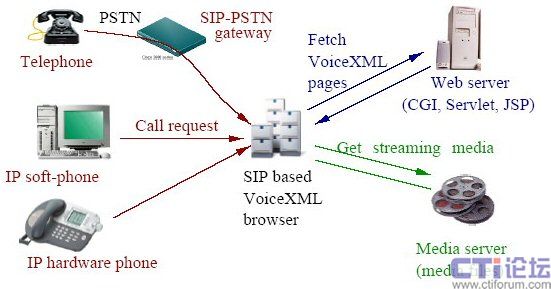

圖1. 基于SIP的VoiceXML應用典型結構
一個簡單的VoiceXML頁面
如下示例VoiceXML頁面首先用話音提示主叫方：“What zip code would you like to
search?”，當用戶說出“Three two eight zero one”或者按下一串數字(比如說32801#)，ZIP變量獲取數值“32801”，并傳遞給鏈接地址http://ws.cdyne.com/WeatherWS/Weather
.asmx/GetCityForecastByZIP?ZIP=32801。最終由GetCityForecastByZIP腳本(實際上是一個Web
Service接口)來處理輸入和生成進一步的VoiceXML頁面。如果有錯誤或者用戶沒有按任何鍵，那么話音提示會(huì )一再重復。
<vxml version="2.1">
<form>
<field name="ZIP">
<prompt> Welcome to the Weather Lookup Tool!
What zip code would you like to search? </prompt>
</field>
<catch event="noinput error help">
Please enter the 5-digit ZIP code followed by the pound key.
</catch>
<block>
<submit next="http://ws.cdyne.com/WeatherWS/Weather.asmx/GetCityForecastByZIP"
namelist="ZIP"/>
</block>
</form>
</vxml>

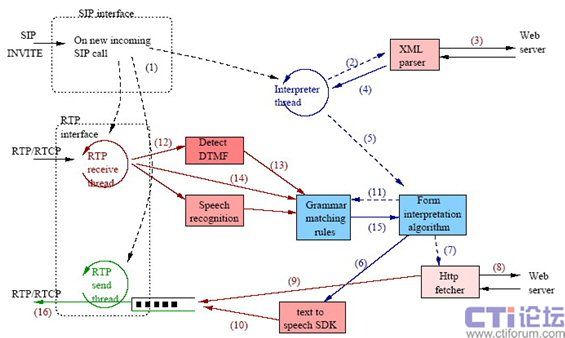

圖2. VoiceXML語音瀏覽器操作
圖2顯示了SIP-VoiceXML瀏覽器的組件和操作狀態變遷：
1. 當瀏覽器接收到一個新進來的SIP呼叫后，它創(chuàng )建三個不同線程：RTP接收線程、RTP發送線程和VoiceXML解釋器線程。RTP接收線程從主叫方接收媒體數據包并調用DTMF檢測模塊；RTP發送線程將媒體數據包以流的方式發送給主叫方。一個單獨的發送線程幫助維護外出數據報的固定帶寬(比如針對G.711音頻的64
kb/s)，而不考慮語音合成速度。初始的VoiceXML頁面地址可以預先配置在瀏覽器中，或者編碼到SIP請求。例如，如果主叫方撥打sip:dialog.vxml.http%3a//dialogs.server.com/script32.vxml@vxmlservers.com，那么該呼叫將到達運行在vxmlservers.com上的瀏覽器，然后從script32.vxml取得初始VoiceXML頁面。
另一方面，如果request-uri是sip:7137@cs.columbia.edu，那么將用缺省的預先配置的初始VoiceXML
URL鏈接(比如會(huì )議服務的)去調用解釋器。
2. 解釋器線程使用初始URL呼叫XML parser。
3. XML parser從Web服務器或本地文件系統取得頁面(基于初始URL)。
4. XML parser將返回的XML文檔表示成一個樹結構。
5. 解釋器線程在來自VoiceXML文檔的選定表單上調用表單解釋算法(Form Interpretation
Algorithm, FIA )。
6. FIA基于VoiceXML文檔內容調用各種其它模塊。例如，它可以調用TTS SDK合成任何語音提示。
7. FIA也可以調用HTTP fetcher模塊取得外部語法文件，或者用于語音提示的媒體文件。XML parser通過其內置HTTP客戶機取得VoiceXML頁面。
8. HTTP fetcher通過HTTP GET/POST方法來檢索文檔。
9. 使用HTTP fetcher從Web服務器檢索到的媒體文件被分段成交互式電話數據包，并且排隊等待發送線程以流的方式發送給主叫方。
10. 語音合成器(Speech synthesizer)輸出也分段和排隊發送到主叫方。
11. VoiceXML文檔可以在文檔的不同范圍指定語法規則。FIA可以基于VoiceXML頁面的當前執行范圍為匹配引擎設置活動語法。
12. RTP接收線程接收RTP媒體數據包，并且調用DTMF檢測器。
13. 任何檢測到的DTMF數字被傳給語法匹配引擎。
14. DTMF按鍵可以通過多種方式從主叫方傳送到瀏覽器。一種方法是并不把它們從話音中區別開來，而是使用相同的音頻編解碼器對它們進行編碼。但是低帶寬音頻編解碼器可能扭曲了帶內DTMF按鍵的特性，導致它們難以檢測。第二種首選的方法是使用“電話事件”來攜帶數字碼而不是在RTP數據包中的編碼音頻。在第一種情形，瀏覽器必須做DTMF檢測，而第二種情況下，主叫方或網關必須做DTMF檢測。RTP接收模塊將電話事件直接轉發給語法匹配引擎。還有一種方法是在SIP
INFO消息中傳輸DTMF。
15. 語法匹配引擎嘗試把接收到的數字與任何活動語法進行匹配，并在找到匹配時通知FIA。
16. RTP發送線程定期把媒體數據包發給主叫方。在靜默時不發送數據包。
四、使用Voxeo Prophecy簡化VoiceXML應用開發
通過使用Voxeo公司提供的Prophecy開放應用平臺，我們可以快速地創(chuàng )建、集成和部署VoIP應用，它所提供的可視化Web界面設計工具可以使我們不必寫一行代碼，即可完成一個復雜而有趣的應用。
首先要做的是花一些時間前往http://cn.voxeo.com/prophecy/，免費下載一個Prophecy
8.0。安裝完成后，會(huì )在系統托盤區生成一個Voxeo Prophecy v8.0.221.3圖標，選擇Prophecy
Home，在打開的Voxeo Prophecy網頁中點擊Prophecy Designer即開始了我們創(chuàng )建VoiceXML項目的輕松之旅。該設計工具將整個VoiceXML應用以圖表或樹狀結構直觀地呈現給開發者，可以方便地控制和修改其交互流程，如圖3所示。

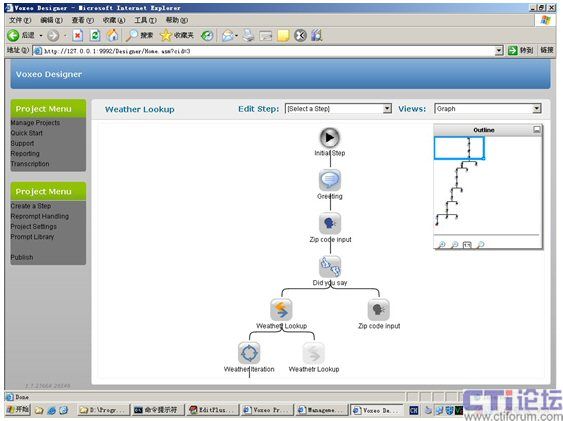

圖3. Prophecy可視化設計工具
項目設計完成后，我們需要發布它，只須簡單地點擊左下角的Publish鏈接即可。每次發布項目后，都會(huì )生成一個新的版本，我們可以通過Project菜單的Project
Settings查看所有版本。
接下來，我們可以把這個項目映射成一個IVR應用了。在先前打開的Voxeo Prophecy網頁中，點擊Administration鏈接，打開一個Management
Console頁面，點擊Call Routing，為我們的應用選擇一條映射路徑，比如說Route ID為“vxml”，在Route
Type字段選擇“Designer”，App Name選擇項目名稱(比如“Weather Lookup”)，滾動到頁面底部，點擊Save
Changes按鈕保存。
最后，交卷的時刻到了，我們的應用到底能不能用呢？讓我們來測試一下。打開Prophecy自帶的SIP Phone，如圖4所示，給sip:vxml@127.0.0.1撥號。當我們聽到揚聲器傳來“Welcome
to the Weather Lookup Tool...”，Prophecy沒有令我們失望，我們已經擁有一個免費的“天氣播音員”了，我們只要告訴它想查找的城市的五位郵政編碼(比如“10027”)，就可以收聽紐約市的天氣情況了。當然，本示例項目實現的是美國的城市天氣播報，讀者完全可以在其基礎上，實現中國的城市天氣預報。

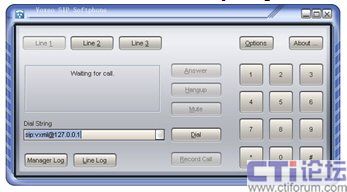

圖4. Voxeo SIP Phone
獨樂(lè )樂(lè )不如與眾樂(lè )樂(lè )，讀者是不是很想與自己的朋友分享這個成果呢？沒有問題，Voxeo替您考慮到了，它提供了免費的開發人員門戶，您只要訪問http://evolution.voxeo
.com/，免費注冊一個帳號，就可以象使用Prophecy一樣，方便地將您的應用搬到該站點上，Voxeo自動給您的應用映射開通了各種通過Internet或傳統電話進行訪問的途徑。本文的美國城市天氣查找(Weather
Lookup Tool)應用已經部署在上面了，讀者可以通過以下幾種途徑來執行它：
