新加坡英立訊為用戶提供電信級VoIP解決方案（上）

新加坡英立訊為用戶提供電信級VoIP解決方案（下）

2005/09/02

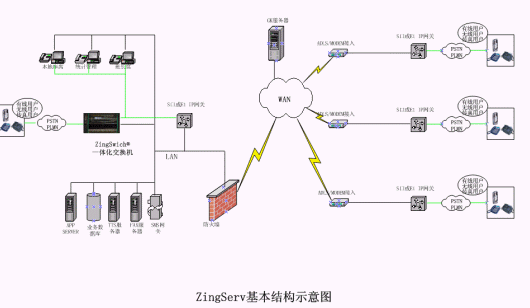

選擇GK服務器情況

3. 硬件的連接

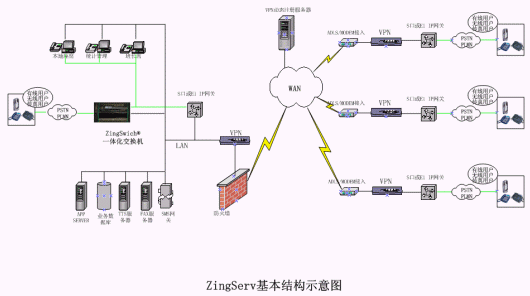

　　a) 選擇VPN動態注冊服務器情況：中心點有ZingSwitch®端，ZingSwitch®中用于中繼的E1或CO8卡與E1 接口網關或S口網關相連，VoIP網關與本地LAN相連，再通過本地VPN設備與WAN相連。其它各個分支機構，根據用戶的實際要求與電信的E1線或模擬線直接與E1 接口網關或O口網關相連，與本LAN相連，再通過本地VPN設備與WAN相連。VPN動態注冊服務器接入公網，VPN動態注冊服務器用于動態注冊VPN設備。

　　b) 選擇GK服務器情況：中心點有ZingSwitch®端，ZingSwitch®中用于中繼的E1或CO8卡與E1 接口網關或S口網關相連，VoIP網關通過本地LAN設備與WAN相連。其它各個分支機構，根據用戶的實際要求與電信的E1線或模擬線直接與E1 VoIP網關或O口網關相連，通過本地LAN設備與WAN相連。GK服務器接入公網，GK服務器是對公網數據進行轉接。

4．數據的傳遞

　　a) 選擇VPN動態注冊服務器情況：只有IVR接入端的PSTN/PLMN的用戶建立呼叫連接后，IVR接入端的VoIP網關采集語音信號進行編碼，轉換成IP包通過VPN設備發給遠端的VoIP網關，遠端的VoIP網關通過VPN設備收到語音IP包后，將其轉換回語音信號，傳遞到ZingSwitch®。用戶的電話號碼將會(huì )同語音數據一起傳遞到ZingSwitch®；而ZingSwitch®將語音傳遞給本地的VoIP網關，本地VoIP網關采集語音信號進行編碼，轉換成IP包通過VPN設備發給IVR接入端的VoIP網關，IVR接入端的VoIP網關通過VPN設備接收到語音IP包后，將其轉換回語音信號，將語音通過PSTN/PLMN網絡(luò )傳遞給用戶。

　　b) 選擇GK服務器情況：只有IVR接入端的PSTN/PLMN的用戶建立呼叫連接后，IVR接入端的VoIP網關采集語音信號進行編碼，轉換成IP包發給GK服務器，GK服務器再轉發給遠端的VoIP網關，遠端的VoIP網關通過VPN設備收到語音IP包后，將其轉換回語音信號，傳遞到ZingSwitch®，用戶的電話號碼將會(huì )同語音數據一起傳遞到ZingSwitch®；而ZingSwitch®將語音傳遞給本地的VoIP網關，本地VoIP網關采集語音信號進行編碼，轉換成IP包發給GK服務器，GK服務器再轉發給IVR接入端的VoIP網關，IVR接入端的VoIP網關通過VPN設備接收到語音IP包后，將其轉換回語音信號，將語音通過PSTN/PLMN網絡(luò )傳遞給用戶。

5．軟硬件需求

　　硬件：坐席集中的中心點都有ZingSwitch®交換機，S口網關和CO8卡或E1接口網關和E1卡。VPN動態注冊服務器和VPN設備，或GK服務器。

　　其它分支機構配置O口網關或E1 接口網關做為IVR接入，根據需求配置相應的VPN設備。本地無座席。

　　軟件：有ZingSwitch®的點根據IP的通道數配置相應的IVR數量。VPN動態注冊服務器或GK服務器軟件。

分支點需要連接第三方交換機模式

1.方案適用范圍

　　對于有個別點已經購買了第三方交換機，需要與ZingSwitch®交換機通過VoIP組網的方案。

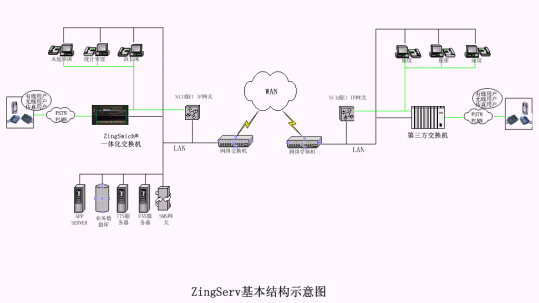

2．組網方案圖

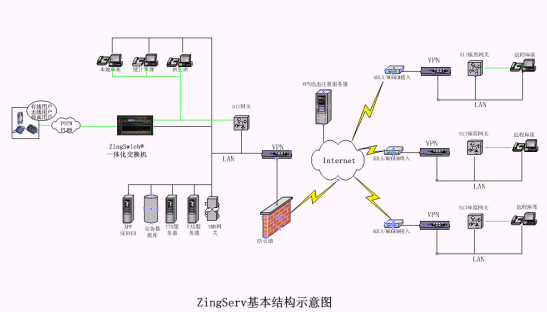

選擇VPN動態注冊服務器情況

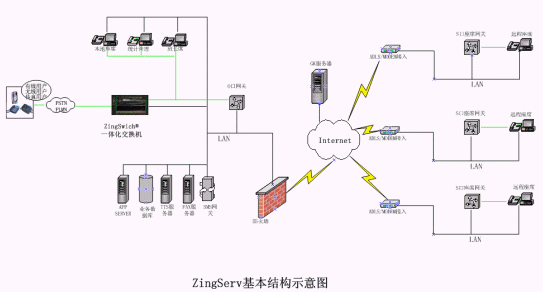

選擇GK服務器情況

3.硬件的連接

　　a) 選擇VPN動態注冊服務器情況：中心點的ZingSwitch®中的內線卡與O口網關相連，與本地LAN相連，再通過本地VPN設備與WAN相連。遠程座席端的座席電話與S口網關相連，與本LAN相連，再通過本地VPN設備與WAN相連。VPN動態注冊服務器接入公網，VPN動態注冊服務器用于動態注冊VPN設備。

　　b) 選擇GK服務器情況：中心的ZingSwitch®中的內線卡與O口網關相連，通過本地LAN與WAN相連。遠程座席端的座席電話與S口網關相連，通過本地LAN與WAN相連。GK服務器接入公網，GK服務器是對公網數據進行轉接。

4.數據的傳遞

　　a)選擇VPN動態注冊服務器情況：呼叫連接建立后，遠程坐席的通話語音發送給本地的VoIP網關，由VoIP網關采集語音信號進行編碼，轉換成IP包通過VPN設備發送給與ZingSwich相連的VoIP網關；與ZingSwich相連的VoIP網關通過VPN設備接收到IP包后，將其轉換回語音，傳遞給ZingSwitch®，再由ZingSwitch®將語音經PSTN/PLMN網絡(luò )傳遞給商戶；而ZingSwich接收到商戶的通話語音后，將其傳遞給本地的VoIP網關，由VoIP網關將語音轉換成IP包，通過VPN設備傳遞給遠端的座席網關；遠端的座席網關通過VPN設備接收到語音IP包后，將其轉換回語音信號，傳遞到遠程坐席的話機上。

　　b)選擇GK服務器情況：呼叫連接建立后，遠程坐席的通話語音發送給本地的VoIP網關，由VoIP網關采集語音信號進行編碼，轉換成IP包發送給GK服務器，GK服務器再轉發給與ZingSwich相連的VoIP網關，與ZingSwich相連的VoIP網關接收到IP包后，將其轉換回語音，傳遞給ZingSwitch®，再由ZingSwitch®將語音經PSTN/PLMN網絡(luò )傳遞給用戶；而ZingSwich接收到PSTN/PLMN用戶的通話語音后，將其傳遞給本地的VoIP網關，由VoIP網關采集語音信號進行編碼，轉換成IP包發送給GK服務器，GK服務器再轉發給遠端的座席網關，遠端的座席網關接收到語音IP包后，將其轉換回語音信號，傳遞到遠程坐席的話機上。

5.軟硬件需求

　　硬件：中心點有ZingSwitch®，O口網關和內線卡，VPN動態注冊服務器和VPN設備，或GK服務器。座席端配置S口網關，根據需求配置相應的VPN設備。

　　軟件：中心根據遠程座席數量配置相應的座席License，VPN動態注冊服務器或GK服務器軟件。

五、備注

　　對于以上方案并不是孤立存在，在一套呼叫中心平臺中可以使用其中的一個或多個方案組網，遠程坐席和IP中繼可以同時在一套系統中存在，在同一組網方案中既有靜態IP點又有動態IP點時，使用動態IP組網方案組網。

英立訊科技公司供稿 CTI論壇編輯
