文檔索引：U02DSP01
修訂記錄

◇ 重要信息

　　本手冊中的信息在精確度方面不提供保證。DataKinetics公司對使用源于PCCS6和相關軟件支持、文檔造成的任何損失不承擔任何責任。
　　1996-1997 DataKinetics 公司保留所有權。如果沒有得到DataKinetics 公司的書面同意，本文檔的任何部分、PCCS6的硬件和相關軟件不得復制，不得存儲在可獲取系統或者以任何形式傳播。
　　本手冊中對于MVIP總線和功能的描述摘自Multi-Vendor Integration Protocol Reference Manual Release 1.0，來源于copyright Natural MicroSystems Corporation。
　　MVIP，MVIP Bus 和 Multi-Vendor Integration Protocol 是MicroSystems Corporation公司的商標
　　ST-Bus 是Mitel Corporation公司的商標。
　　SCSA和SCbus是Dialogic Corporation公司的商標　　

1．概述

1.1介紹

　　PCCS6是PC 總線的計算機的7號信令系統的接口卡，它可提供三個信令連接的消息傳輸單元。
　　物理上，PCCS6板占用PC主機的一個接口插槽，利用雙端口存儲器與PC主機通信。
　　該卡的I/O基地址可以更改，一是為了避免和安裝在PC主機上的其他接口卡發生沖突，另一點，這樣可以允許在一臺PC上安裝多個PCCS6。該卡不需要任何DMA通道。
　　該卡有兩個PCM擴展連接器用于提供連接第三方的接口卡，如：語音處理卡，傳真卡。MVIP連接器與MVIP數字電話總線兼容；SCbus連接器與Dialogic的SCSA兼容。
　　本手冊描述了PCCS6板的物理屬性，包括：卡的說明，安裝過程以及所有可選連接的設定。對于卡上運行的軟件的詳細說明請參考相應操作系統的程序員手冊。

1.2說明

　　1.2.1中繼接口

　　CEPT（E1）版本（非平衡）…………… 2048 Kbit/s 75歐姆
　　CEPT（E1）版本 (平衡) ……………… 2048 kbit/s 120歐姆
　　T1版本 ……………………………………1544 kbit/s 100歐姆
　　一個板上有一個或二個中繼接口。

　　1.2.2 串口

　　電氣特性 ………………………………… V.11/RS422 (兼容V.35)
　　同步速率 ………………………………… 4.8 kbit/s 到 64 kbit/s

　　1.2.3 信令接口

　　中繼接口與MVIP總線
　　信令比特率 ……………………………… 64 kbit/s 或 56 kbit/s
　　時隙 ……………………………………… 可達到3個，可編程
　　時鐘源 …………………………………… 板上的振蕩器、中繼接口、
　　　　　　　　　　　　　　　　　　　　MVIP總線或者SCbus

　　串口
　　信令比特率 ……………………………… 4.8 kbit/s 到 64 kbit/s

　　1.2.4 PC總線接口

　　4k字節的雙端口存儲器,可以在80000h到FF000h范圍內選用任意4k的地址空間。
　　4個連續的I/O地址,可以在000h到3FCh范圍內選用任意4字節的地址空間。
　　中斷可從IRQ3-7，9-15范圍中選擇，多個PCCS6板共享同一個中斷。(DOS驅動工作在輪詢方式時，不能發起任何中斷)。

　　1.2.5 物理特性

　　標準長度的ISA卡。16-bit 連接器

　　1.2.6 電源要求

　　+5v ……………………………………… 1.5A

1.3 系統要求

　　為了安裝PCCS6,計算機必須滿足下列最低配置：

　　1.3.1 硬件要求

　　·IBM PC，PC/XT, PC/AT 或兼容機
　　·一個空閑的16bit擴展插槽

1.4 相關文檔

　　有關SCbus的進一步信息，請參考Dialogic SCSA Hardware Model Specification，該文檔可從下面的地址得到：Dialogic Corporation ,300 Littleton Road, Parsippany, NJ 07054,USA.。
　　有關ST-Bus信息，請參考MITEL Corporation Application Note MSAN-126。
　　有關MVIP總線信息，請參考Multi-Vendor Integration Protocol Reference Manual. 該文檔可從下面的地址得到：Natural MicroSystems Corporation, 8 Erie Drive, Natick, MA 01760-1339, USA.。

2．硬件安裝

2.1 PCCS6卡的拆包

　　當PCCS6卡未安裝到計算機上時一般存放在抗靜電的包中。PCCS6易受靜電的損壞，需要采用相應的防靜電措施。
　　在進行PCCS6卡安裝時，請按需要先確定開關和跳線的設置。

2.2 PCCS6 跳線設置

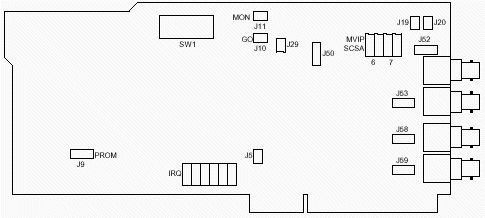

圖2.1 跳線位置圖

　　圖中很多跳線可以配置，跳線的具體位置如圖2.1所示。

　　2.2.1 主板的I/O地址（SW1）

　　在256個可能的基地址中為PCCS6選擇一個。可以在000h到3FCh之間選用4字節的地址空間。

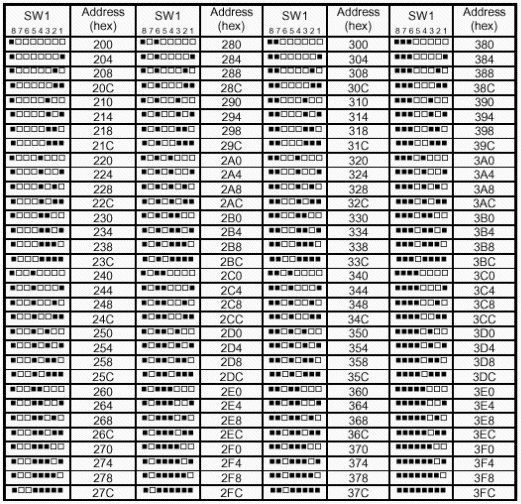

　　不同的開關配置對應不同的 I/O 地址，如圖2.2所示。

□= 開 ■ = 關
圖2.2a 板卡基地址設置

□= 開 ■ = 關
圖2.2b 板卡的基地址設置

　　如果仍不清楚，請參閱用戶自己的PC手冊和與擴展卡相關說明手冊，以避免產生I/O 地址沖突。

　　2.2.2 IRQ

　　用來選擇PCCS6使用的PC的中斷線，IRQ號通常標在相應的連線上。這些連線中僅有一個是可用的。值得注意的是如果不產生任何中斷，則需空連線用作跳線設置。

　　2.2.3 MVIP / SCSA 選擇(J43，J44，J45 和J46)

　　為交叉連接的數據流6和數據流7選擇數據的來源，數據可以來源于MVIP總線或者SCbus的子卡。正常的情況下，SCSA位置專用于安裝SCbus子卡，MVIP位置專用于安裝MVIP。

　　2.2.4 TX 屏蔽中繼接口1（J52）

　　此種連接僅用于板上有BNC接頭的情況下。
　　安裝時，將BNC輸出接頭的屏蔽線與板上的0V接地線相連。通常情況下，這是已連接的。

　　2.2.5 RX 屏蔽中繼接口1（J53）

　　此種連接僅用于板上有BNC接頭的情況下。
　　安裝時，將BNC輸入接頭的屏蔽線與板上的0V接地線相連。通常情況下，這是沒有連接的。

　　2.2.6 TX 屏蔽中繼接口2（J58）

　　此種連接僅用于板上有BNC接頭的情況下。
　　安裝時，將BNC輸出接頭的屏蔽線與板上的0V接地線相連。通常情況下，這是已連接的。

　　2.2.7 RX屏蔽中繼接口2（J59）

　　此種連接僅用于板上有BNC接頭的情況下。
　　安裝時，將BNC輸入接頭的屏蔽線與板上的0V接地線相連。通常情況下，這是沒有連接的。

　　2.2.8 MVIP C2 終止端（J19）

　　安裝時，根據MVIP規范將為C2時鐘線提供一個可選的終止端。如果沒有其他板連接到PCM通路上，這種連接狀態是沒有意義的。進一步的信息請參閱2.5節。

　　2.2.9 MVIP /C4終止端（J20）

　　安裝時，根據MVIP規范將為 /C4時鐘線提供一個可選的終止端。如果沒有其他板連接到PCM通路上，這種連接狀態是沒有意義的。進一步的信息請參閱2.5節。

　　2.2.10 廠家設置的連接

　　以下連接是廠家設置的，正常情況下無需改動。

　　J5 　　　　　未安裝
　　J9（PROM） 　安裝在128號位置
　　J10（GO）　　已安裝
　　J11（MON） 　未安裝
　　J50　　　　　位置A

2.3 安裝

　　在安裝此卡之前，請參閱附錄中安全指導一節。
　　其他的在此節之前未指明的跳線位置主要用于測試目的，實際安裝時不使用這些跳線位置。
　　設置好跳線和地址開關之后，該卡就可以插到PC的擴展槽中。

注 意

　　為了避免電沖擊，請確認計算機關機，拔掉電源，打開PC機箱。不要在帶電的情況下插拔卡。
　　確保計算機斷電的情況后，認真查閱計算機手冊獲得相應的指導。
　　選擇一個空閑的擴展槽（不清楚的情況下，請查閱計算機手冊）
　　如果有一個空的位置，擰開螺絲，去掉此處的金屬擋板，保留螺絲用來固定將插在此處的PCCS6卡。可以保留金屬擋板以備他用。
　　確定PCCS6卡與擴展槽的匹配，將PCCS6卡插入插槽中。然后，用螺絲固定該卡。
　　如果還想在MVIP總線連接器上連接其他卡，請參閱2.5節有關MVIP總線的信息。
　　現在蓋上PC機箱，插上電源，打開PC。
　　一旦PCCS6卡安裝上去，請查閱相應的操作系統下DataKinetics 程序員手冊獲得軟件安裝的指導信息。

2.4 串行接口

　　PCCS6有一個可選的串行子卡可以提供兩個串行的端口，端口A(yíng)和端口B。它們用于提供三條信令鏈路中的兩個信令連接，以取代中繼接口的時隙，MVIP 總線或者 Scbus 總線。
　　當用作信令時，串口必須工作在同步模式下。時鐘源可以采用板上的時鐘發生器或者使用外部時鐘。值得注意的是在這兩種情況下，必須保證發送和接收數據時使用同一個時鐘，也就是說，不能使用單獨的發送時鐘和接收時鐘。
　　對于使用內部時鐘的發送時鐘，勿需通過26針D型接頭連接接收時鐘的引腳。
　　對于外部時鐘利用26針D型接頭，外部時鐘源與接收時鐘的引腳連接在一起。勿需連接發送時鐘的引腳。.

2.5 MVIP 總線

　　2.5.1概述

　　PCCS6在卡的頂部邊緣配有一個符合MVIP總線標準的40針接頭。該總線可以連接其他PCCS6兼容的MVIP，如語音處理卡和傳真卡或者是更高版本的PCCS6卡。
　　MVIP總線由16個2048Kbit/s 的數據流組成，其中包含時鐘和幀定位信號。這些信號符合Mitel Application Note MSAN-126定義的 the Mitel ST-Bus Generic Device Specification (Rev. A),規范。使用一個40針帶狀電纜承載在PC機箱中各卡之間的信號。此帶狀電纜的最大長度是22英寸。

　　2.5.2 信號定義

　　有關MVIP連接器引腳的定義，參閱2.7節。以下的信號描述摘自MVIP Reference Manual（MVIP參考手冊）。
　　/C4和C2是Mitel ST總線的4.096MHz和2.048MHz的時鐘。/F0 是Mitel ST總線的8kHz幀定位信號。DSi0到DSi7和DSo0到DSo7是2.048Mbit/s的串行數據流，符合Mitel ST-Bus串行數據流規范。SEC8K是一個次級8 kHz的信號線，用于承載8 kHz的計時信息，連接一個次級（后續）數據中繼接口和一個數據中繼接口主板。它為MVIP 總線提供時鐘。

　　2.5.3 信號約定

　　以下的信息摘自MVIP參考手冊（MVIP 參考手冊）。
　　原則上，16個串行數據流可以獨立使用。然而，在MVIP系統中一般成對使用以提供雙向的64kbit/s的語音或數據通路。因此約定DSi0到DSi7用于承載來自電話網絡(luò )的輸入數據，而DSo0到DSo7 用于承載輸出到電話網絡(luò )的數據。

　　2.5.4 MVIP 時鐘信號

　　時鐘線C2和/C4是電氣終止端。所有的MVIP卡應該通過跳線提供終止端（參閱2.2節跳線設置）。
　　對于一個有5個或者更少的MVIP總線連接器、時鐘線負載小于90pF的系統，可以在MVIP電纜的一端放置一個電路板作為主時鐘源，同時在物理上作為該電纜的另一端的電氣終止端。
　　而對于多于5個MVIP總線連接器，時鐘線負載大于90pF的系統，則電纜的兩端都需要設置電氣終止端。

2.6 SCbus總線

　　2.6.1 概述

　　PCCS6上配有一個（可選）子卡 ，其中包含了SCbus接口，在卡的頂部邊界上提供了一個符合Dialogic SCbus 規范的26針接頭。該總線可用于連接與PCCS6兼容的其他SCbus，如：語音處理和傳真卡或者是高版本的PCCS6卡。
　　SCbus有16個4096Kbit/s 的數據流組成，其中包含時鐘和幀定位信號。這16個串行數據流可以獨立的使用，同時在單獨的數據流中的時隙可以組合在一起以提供更高帶寬的數據通路。使用一個26針帶狀電纜承載在PC機箱里卡之間的信號。此帶狀電纜的最大長度是21英寸。

2.7連接器

　　2.7.1中繼接口端口

　　2.7.7.1非負載平衡版本

　　CEPT非平衡中繼接口版本配備了一個75W BNC 接頭，距離卡的頂部最近的兩個接頭是第一個端口，而離卡的底部最近的兩個接頭是第二個端口。每對的頂部接頭都是輸出。

　　2.7.1.2 負載平衡版本

　　CEPT平衡中繼接口和多個T1配備一個陰性接頭的RJ45插口，接頭的引腳和型號描述如圖2.4所示。

　　2.7.2串口（端口12）

　　V11和V28之間的連接是通過安裝在PCCS6串口的子卡板上的陰性26針D型接頭相連的。接頭的引腳和信號描述見圖2.5所示。

　　2.7.3 MVIP總線連接器（端口6）

　　2.7.4 Scbus總線連接器（端口 10）

附錄A 指定國家使用信息（英國）

A.1 介紹

　　該附錄內容主要包括英國使用PCCS6的信息。

A.2 安全

　　A.2.1概述

　　PCCS6遵循CENELEC規范中EN41003和EN60950規范。為了保證能符合這些規范，該附錄中的一些指令或者術語是一致的。

　　A.2.2主機PC

　　PCCS6必須安裝在PC上，該PC提供一個SELV主機環境，在EN60950中有定義（"主機"）。

　　A.2.3電源

　　主機要求的所有電源，所有安裝的適配卡包括PCCS6，任何其他需要從主機獲得電源的設備，他們必須符合主機供電規范。PCCS6的供電要求在包含該附錄的用戶手冊中定義。

　　A.2.4其他擴展卡

　　如果安裝的其他適配卡使用或者產生危險的電壓，要求保持最小的漏電和短路距離，具體數值在下面表格中有描述。本文檔中所指的危險的電壓是指峰值超過42.4V交流電或者60V的直流電。如果還有任何疑問，可以在安裝其他適配卡之前征求工程師的建議。

　　A.2.5短路和漏電距離

　　除了連接到主機情況，下表顯示了PCCS6和任何其他產生電壓的設備短路和漏電距離的情況。括號中顯示的是較大距離，這主要適用于由于傳導污染或者干燥的非傳導污染由于粉塵積淀導致可傳導的主機本地環境。

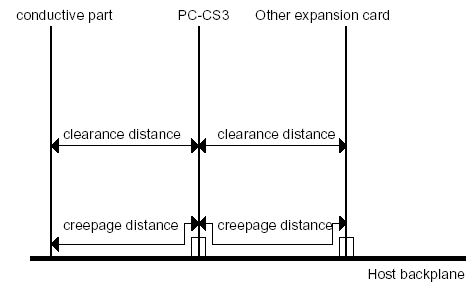

　　PCCS6和其他使用或者產生危險電壓的設備短路和漏電距離可以由圖1所示測量。

圖 1 短路和漏電距離測量

　　A.2.6接頭

　　PCCS6上的用于連接其他設備的接頭的安全狀態如表A.2所示：
