■ 摘 要
隨著電路交換網，無線網，分組交換網加速融合，基于IP的電信應用為人們提供了許多令人興奮的新的機遇。伴隨著這些機遇，隨之而來的是把電信應用從固定信令結構（例如PCI）和時分復用（TDM）數據總線（例如H.110）轉移到基于包交換的結構，特別是IP網絡(luò )。這篇文章將討論各種用于開發分組交換平臺的系統結構，以迎接以上的挑戰。
讀 者
這篇文獻的主要讀者，是采用Dialogic IA/IXA/XScale硬件和編程接口(APIs)，設計基于分組交換的產品和平臺的技術決策者和工程師。電信基礎設備的開發人員也會(huì )對本文感興趣，因為他們必須要考慮提供低成本的而且嚴格符合標準的基于IP的服務，以提高對傳統的價格昂貴的基于電路交換的服務的競爭優勢。
讀者將熟悉以下知識并從中受益，這些知識包括：電信交換系統，計算機電話技術，TDM總線(例如，H.100,H.110)，CompactPCI，交換結構如以太網或InfiniBand，以及系統和應用的設計等。
■ 簡 介
基于IP的電信應用提供了許多機遇。在一個開放的IP網絡(luò )中，可以在多個節點增加新業務，無論是核心節點還是邊緣節點。業界期望能夠涌現出無數新的應用，它們能夠無縫地添加到標準的語音或數據業務中，只要符合基于支持IP協議的產品之間的互操作性。由于新的提供商體驗到集成服務將帶來的更大的靈活性，人們會(huì )對分組交換網絡(luò )的帶寬有更大的需求，并因此會(huì )增加網絡(luò )提供者和服務提供者的收益。
網絡(luò )帶寬已經成為不斷增長的自然資源。光纖網在過去的幾年里被廣泛的建立起來，并且必須為這些光纖網提供配套的基礎設備，以滿足帶寬的需求，同時給網絡(luò )提供商和業務提供商帶來收益。因此，基礎設備將在未來幾年得到更新，同時融合網絡(luò )的技術會(huì )得到發展以滿足設備需求。當應用性能和核心網絡(luò )中超大規模、基于IP系統的可用性成為現實時，這種趨勢還會(huì )繼續下去。
目前狀況
從1994年CompactPCI開發成功以來，它已經成為電信設備制造商的事實上的總線結構。CompactPCI是對PCI總線標準的改進，它為需要如熱交換，熱插拔和高可用性等功能的應用提供了一個耐用的接口。現在，超過400家公司設計或生產基于此項標準的板卡和系統。
在當前的電信平臺中，典型的應用是使用單板計算機（SBC）控制任意數量的非智能的線路板卡，這些板卡作為外圍設備連接在CompactPCI總線上。SBC通過中斷方式提供控制功能，由多個線路板卡共享。這些線路板卡一般支持電話或其它中斷設備的I/O接口，它們也可能使用數字信號處理(DSP)技術進行語音處理，或對附屬的公用交換電話網的協議進行轉換。這些線路板卡之間的通訊，目的是從一個串行接口到另一個串行接口的數據交互，這些通訊由一條TDM總線上處理。幾乎沒有延遲。
向IP網過渡
在向IP結構過渡的過程中，我們注意到其中的一些挑戰。首先，IP網既不是確定的，也不是0延遲的。這會(huì )影響一些應用，但并不是所有的應用都會(huì )受影響。以下是一些其它的挑戰。
冗長的協議
PSTN、無線、IP網（或專用網，或因特網）的融合，為服務提供商提供了增加新的增值業務的便捷方法。目前，這些專用系統的接口使用了幾十個"標準"協議。其中大部分協議必須使用從分組交換網絡(luò )到現有的電路交換網的信令系統來切換控制信息。
因此，關于在網絡(luò )的融合過程中將使用哪一種協議，我們必須達成長期協議。同時，定義了國際標準協議來決定IP業務和新網絡(luò )怎樣在世界范圍內實現無縫通訊。
集中式業務與邊緣業務
更進一步，應用是否應該更集中，或應該轉移到網絡(luò )邊緣，在這方面也應該達成一致。新開發的應用首先出現在網絡(luò )邊緣，這種現象并非罕見，甚至放在用戶設備（customer
premise equipment,CPE）上。這常常是一個顧客獲得具有期望特征的設備的唯一方式。但是，一旦完全開發出來之后，這些應用往往趨向于返還到業務提供商或者使業務集中到核心網絡(luò )。一旦這些應用得到普及，集中這些應用的動力是業務提供商知道怎樣經濟地、高質量地為成千上萬的用戶提供服務。盡管如此，為終端用戶工作的平臺往往不符合傳統的業務提供商的要求，并且，在這樣一種可用性要求達到99.999％的業務提供商的環境下，這些應用不會(huì )存在下去。因此，需要一種新的結構把這些應用從網絡(luò )邊緣轉移到網絡(luò )中心。
現在的一個完美的能清楚表明這種矛盾的例子是蜂窩語音郵件。有時將一個新的語音郵件送到在偏遠地方旅行（例如在機場之間移動）的用戶手中要花幾天的時間。這是集中式應用，邊緣應用，還是分散式應用？失敗的地方在哪里？為什么校正要花這么長的時間？
分散式應用環境
人們普遍認為，無論是集中式應用還是邊緣應用，都不能滿足所有的需求，并且新業務必須基于在整個網絡(luò )上支持分布式應用環境的結構開發，同時具有高質量的業務平臺。分布式應用具有高度的可裁剪性，不要求整體升級，并且新增的硬件必須顯式地提供新的或更多的資源。
穩定的平臺管理標準
高可用性的系統要求從平臺到應用的集中管理。通過為高層管理服務提供性能度量標準，所有業務應用都要求穩定的、管理功能強大的硬件平臺。反過來，這些度量標準必須通過高層管理層同應用進行通信。因此，平臺管理系統必須基于標準建立，包括標準的API，這些API使平臺管理系統可以同現有的計費系統、管理系統、管理工具和高層業務進行通信。
故障范圍
故障范圍是指系統的一部分會(huì )受到災難性故障（也就是說，一個不能被系統冗余能力控制的事件）。而且，故障范圍的大小由一次故障對定義數量的用戶的損害程度來定義。從業務提供商的角度看，業務平臺必須能夠包含容忍一個足夠小范圍內的錯誤。這樣，一個平臺可能降低提供服務的能力，但不會(huì )完全失效。
自我修復和定制
基于分布式應用并且運行在下一代平臺上的結構，不僅必須能夠減小風險，而且在很大程度上應該能夠自我修復。從業務應用的角度看，大規模的電信設備中，由于失效硬件模塊而停止服務，由于過載并需要擴展才能滿足服務要求的硬件系統，和由于簡單的新應用而導致經常終止服務，這3種情況之間幾乎沒有區別。在任何情況下，額外的系統資源，無論是在某個平臺，還是在另外一個附著在網絡(luò )上的平臺上，必須能夠承載和保持用戶服務，甚至承受由于額外用戶產生的超負荷。沒有這種能力，就不可能管理系統和運營可盈利的服務業務。
■ 基于分組交換的結構－一種不同的方法
開始
今天，我們開始了基于IP應用的快速發展，這些應用需要的設備以網絡(luò )邊緣為目標，包括局用交換機（central office,CO）,無線基站，業務承租服務設備（tenant
service facilities,BTS），所有類型的服務提供商（service providers，xSPs）和用戶設備（customer
premise equipment，CPE）。
我們來看一下一個基本的CompactPCI電信系統，以及由于支持基于IP的服務將帶來的進展。首先我們討論一下由于分組交換底板（packet
switched backplane,PSB）可能帶來的集成，以及邏輯上能夠升級到下一代網絡(luò )結構的基于標準的模塊。我們還將討論什么時候特定的應用和服務將升級。
第一代CompactPCI電信系統

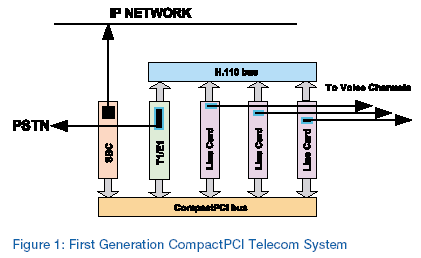

在一個第一代CompactPCI電信系統中（圖1），單主板的計算機是PCI總線控制器。在這個例子中，一條PCI總線的功能是控制一套電話串行卡和PSTN接口卡。串行卡和PSTN接口之間的數據通過一條H.110總線（CompactPCI版本的H.100規范）傳輸。H.110總線是數據平面。本地語音信道之間的通信不通過PSTN而只通過H.110總線。外部通信也通過H.110總線，但是它接著送出到PSTN總線。
CompactPCI總線是中斷驅動的，并且提供了對附屬CompactPCI外圍串行卡的確定性的控制。TDM，H.110數據總線為各個數據傳輸分配時隙。這種低時延的總線為實時應用提供了優異的性能。一個IP網絡(luò )（以太網）接口能起到管理接入點或電信系統的管理點的作用。這樣的系統或許可以用作基本的計算機電話應用，例如商用PBX。另外，IP接口可能被用作接入新的增值業務。

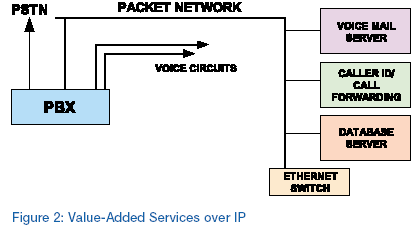

如果合適，額外的服務也許被增加到使用IP連接的系統中來。例如語音郵件、主叫號碼、呼叫前轉、數據服務、連接在以用戶資源管理（customer
resource management,CRM）為目的的caller ID的系統等。這些額外增加的服務，通常是孤立系統，通過一個外部網絡(luò )和交換機進行互連（圖2）。

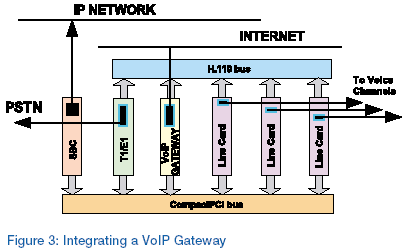

其它新業務，例如IP話音（VoIP），如果要達到理想的性能，就需要電信系統內部的集成，增加一塊網關板卡，作為附屬在CompactPCI總線和H.110總線上的外圍設備。現在，有了額外硬件（網關板卡）和VoIP的額外軟件，充分利用VoIP性能就成為可能（圖3）。

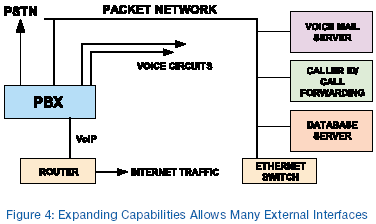

這個CompactPCI系統已經開始發揮越來越大的作用，但是分析整個解決方案（圖4）表明，增加機箱里的額外的服務，并且增加接口，為將來進一步集成提供許多機會(huì )。這個過渡由分組交換底板（packet
switched backplane,PSB）規范開始。
分組交換底板規范

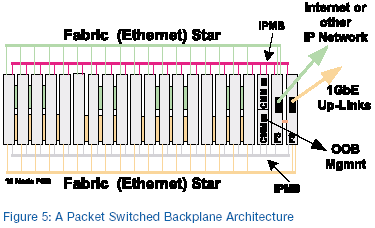

在2000年10月，PCI工業計算機生產商組織（industry computer manufacturers
group,ICMG）開始定義CompactPCI分組交換底板規范，這個規范描述了在一塊CompactPCI底板（圖5）上的結構和結構交換插槽。如果目前已經描述過的各種各樣的邊緣解決方案可行的話，長遠的目標則是將各種總線結構的能力集中到單一的、基于分組交換的體系結構中。

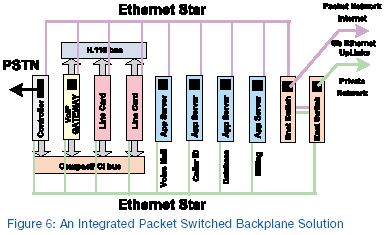

圖6的設置表明，在一個集成的分組交換底板解決方案中，這種最開始基于幾種不同機箱而開發的解決方案可能看起來象什么。建立在CompactPCI
PICMG 2.16兼容平臺上，這種解決方案充分利用了有背板結構的以太網交換的集成特性，以提供任意插槽（節點）和以太網交換插槽兩者之間的物理連接。有著特定的串行卡，可能是語音處理卡，SDSL集中器，或一塊VoIP網關卡，通過使用在這些卡上的CompactPCI控制平面和H.110數據平面得以實現。（為了清晰，額外的不被使用的CompactPCI總線部分，和相關的H.110總線部分，在圖6中忽略）
現在被集成到這個平臺中的應用服務器，利用PSB來提供連接。有了這種連接，就不需要外部底盤和相關的網絡(luò )連線和交換機。把這些服務帶到優異的CompactPCI平臺，進一步提高了服務的可靠性和可用性，為各種基于IP的解決方案創(chuàng )造了一個靈活的可管理的基于標準的平臺。
遠不只高密度，無線互連
它們都很重要，但是分組交換結構比高密度服務器和無線互連更重要。
以太網交換
目前，結構的性能受到了交換速度的限制。由PICMG 2.16規范定義的PSB結構，要求支持最大為1 Gigabit雙向以太網速度，目前用于交換的硅片和相關物理接口芯片要求CompactPCI板卡具有更多可用的物理空間和更強的功能。
目前，每個節點帶有兩個1 Gigabit以太網上行端口的以太網接入點，結構交換卡將為每個節點提供10/100 Megabit的支持。硅片將在整個非阻塞型內部結構中產生能支持Gigabit以太網接入點的結構交換卡。自然地，增加更快的上行鏈路將受到歡迎。但是，人們期望PSB內部點對點通信將需要更多電信應用，而不是更快的上行速率。例如，語音識別和語音接入。
這對于利用CompactPCI總線來控制和H.110數據總線的當前的CompactPCI結構預示著什么？ 它們會(huì )給像以太網或者InfiniBand的結構讓路嗎？除了十分小的系統,100
Megabit以太網或者甚至Gigabit以太網將不滿足規模龐大、而且可以升級的系統的要求，這種系統要求PCI總線有確定性功能或者TDM總線的等待時間接近零。
這意味著，對于帶有分組交換底板的第一代平臺，CompactPCI和H.110總線將經常保持不變。當安裝CompactPCI系統的外圍插槽時，具有"drone方式"功能的服務器SBC能從PCI總線上斷開，這樣就允許在PSB上連接多個服務器。
