組播技術及應用系統的實現

呂秋云 2002/01/30

一、引言

1.1、 問題的引出

　　近年來，隨著網絡技術的發展，使得各種單一媒體相繼成為網絡傳輸中的數據，進而各種媒體的融合使得網絡多媒體運用層出不窮。目前，在Internet上產生了許多新的應用，其中不少是高帶寬的多媒體應用，譬如網絡視頻會議 (可視化IP電話會議系統)、網絡音頻/視頻廣播、多媒體遠程教育、遠程會診，而傳統網絡最初是為數據傳輸而設計的，是典型的點點通信模式，是為保證數據可靠傳輸而設計的，所用的傳輸協議多為點到點的協議。其所具有的特點將增加網絡發送負載，帶來網絡延時。這就帶來了帶寬的急劇消耗和網絡擁擠問題。為了緩解網絡瓶頸， 人們提出各種方案：增加互連帶寬，改變網絡流量結構，IP組播技術等等，其中，IP組播技術有其獨特的優越性——在組播網絡中，即使用戶數量成倍增長，主干帶寬不需要隨之增加。

　　組播技術可形象的描述如下：　

　　假設一個企業分布于各地的子公司（兩個以上）之間需要通過Internet進行實時的交換信息(數據，聲音，圖像)，他們的計算機可能不屬于同一物理網絡，甚至不屬于同一自治系統，這種通信的特點是“多點”式的。子公司發出的數據希望其他子公司都能收到，而總部發出的指示全體子公司都應收到。這種多點通信方式為組內廣播，即組播技術，也稱多播技術，多目網關技術。

1.2、TCP/IP傳送方式

　　組播技術是TCP/IP傳送方式的一種。在我們討論組播技術之前先來看看TCP/IP傳送方式。TCP/IP傳送方式有三種：單播，廣播，組播。

　　單播（Unicast）傳輸：在發送者和每一接收者之間需要單獨的數據信道。 如果一臺主機同時給很少量的接收者傳輸數據，一般沒有什么問題。但如果有大量主機希望獲得數據包的同一份拷貝時卻很難實現。 這將導致發送者負擔沉重、延遲長、網絡擁塞；為保證一定的服務質量需增加硬件和帶寬。

　　組播（Multicast）傳輸：它提高了數據傳送效率。減少了主干網出現擁塞的可能性。組播組中的主機可以是在同一個物理網絡， 也可以來自不同的物理網絡（如果有組播路由器的支持）。

　　廣播（Broadcast）傳輸：是指在IP子網內廣播數據包，所有在子網內部的主機都將收到這些數據包。 廣播意味著網絡向子網主機都投遞一份數據包，不論這些主機是否樂于接收該數據包。然而廣播的使用范圍非常小， 只在本地子網內有效，因為路由器會封鎖廣播通信。廣播傳輸增加非接收者的開銷。

二、組播技術

2.1、組播技術的原理

　　組播是一種允許一個或多個發送者（組播源）發送單一的數據包到多個接收者（一次的，同時的）的網絡技術。 組播源把數據包發送到特定組播組，而只有屬于該組播組的地址才能接收到數據包。組播可以大大的節省網絡帶寬， 因為無論有多少個目標地址，在整個網絡的任何一條鏈路上只傳送單一的數據包。 它提高了數據傳送效率。減少了主干網出現擁塞的可能性。組播組中的主機可以是在同一個物理網絡， 也可以來自不同的物理網絡（如果有組播路由器的支持）。

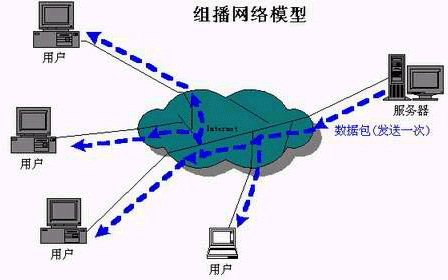

　　其網絡模型如下圖所示：

2.2、實現組播技術的前提條件

　　實現IP組播傳輸，則組播源和接收者以及兩者之間的下層網絡都必須支持組播。這包括以下幾方面：

　　* 主機的TCP/IP實現支持發送和接收IP組播；

　　* 主機的網絡接口支持組播；

　　* 有一套用于加入、離開、查詢的組管理協議，即IGMP（v1,v2）；

　　* 有一套IP地址分配策略，并能將第三層IP組播地址映射到第二層MAC地址；

　　* 支持IP組播的應用軟件；

　　* 所有介于組播源和接收者之間的路由器、集線器、交換機、TCP/IP棧、防火墻均需支持組播；

2.3、組播地址

　　在組播通信中，我們需要兩種地址：一個IP組播地址和一個Ethernet組播地址。其中，IP組播地址標識一個組播組。 由于所有IP數據包都封裝在Ethernet幀中，所以還需要一個組播Ethernet地址。為使組播正常工作， 主機應能同時接收單播和組播數據，這意味著主機需要多個IP和Ethernet地址。 IP地址方案專門為組播劃出一個地址范圍，在IPv4中為D類地址，范圍是224.0.0.0到239.255.255.255， 并將D類地址劃分為局部鏈接組播地址、預留組播地址、管理權限組播地址。

　　局部鏈接地址：224.0.0.0～224.0.0.255，用于局域網，路由器不轉發屬于此范圍的IP包；

　　預留組播地址：224.0.1.0～238.255.255.255，用于全球范圍或網絡協議；

　　管理權限地址：239.0.0.0～239.255.255.255，組織內部使用，用于限制組播范圍；

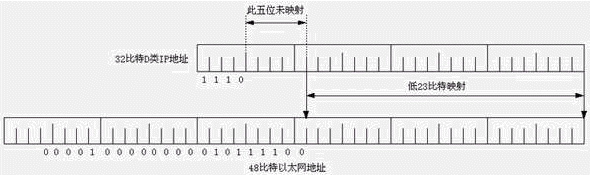

　　D類地址的最后28比特沒有結構化，即沒有網絡ID和主機ID之分。響應某一個IP多播地址的主機構成一個主機組，主機組可跨越多個網絡。主機組的成員數是動態的，主機可以通過IGMP協議加入或離開某個主機組。IP多播地址影射到以太網地址的方法見下圖。因為IP多播地址的高5位未影射，因此，影射的以太網地址不是唯一的，共有32個IP多播地址影射到一個以太網地址。

2.4、組播協議：

　　組播協議主要包括組管理協議（IGMP）和組播路由協議（密集模式協議（如DVMRP，PIM-DM）、稀疏模式協議（如PIM-SM，CBT） 和鏈路狀態協議（MOSPF））

　　* 組管理協議IGMP

　　主機使用IGMP通知子網組播路由器，希望加入組播組；路由器使用IGMP查詢本地子網中是否有屬于某個組播組的主機。

　　* 加入組播組

　　當某個主機加入某一個組播組時，它通過“成員資格報告”消息通知它所在的IP子網的組播路由器，同時將自己的IP模塊做相應的準備， 以便開始接收來自該組播組傳來的數據。如果這臺主機是它所在的IP子網中第一臺加入該組播組的主機， 通過路由信息的交換，組播路由器加入組播分布樹。

　　* 退出組播組

　　在IGMP v1中，當主機離開某一個組播組時，它將自行退出。組播路由器定時(如120秒) 使用“成員資格查詢” 消息向IP子網中的所有主機的組地址（224.0.0.1）查詢，如果某一組播組在IP子網中已經沒有任何成員， 那么組播路由器在確認這一事件后， 將不再在子網中轉發該組播組的數據。與此同時，通過路由信息交換， 從特定的組播組分布樹中刪除相應的組播路由器。 這種不通知任何人而悄悄離開的方法， 使得組播路由器知道IP子網中已經沒有任何成員的事件延時了一段時間，所以在IGMP v2.0中，當每一個主機離開某一個組播組時， 需要通知子網組播路由器，組播路由器立即向IP子網中的所有組播組詢問，從而減少了系統處理停止組播的延時。

　　* 組播路由協議

　　要想在一個實際網絡中實現組播數據包的轉發，必須在各個互連設備上運行可互操作的組播路由協議。 組播路由協議可分為三類：密集模式協議（如DVMRP，PIM-DM）、稀疏模式協議（如PIM-SM，CBT） 和鏈路狀態協議（MOSPF），下面分別介紹各個協議的工作原理。

　　* 距離向量組播路由協議（Distance Vector Multicast Routing Protocol：DVMRP）

　　DVMRP由單播路由協議RIP擴展而來，兩者都使用距離向量算法得到網絡的拓撲信息，不同之處在于RIP根據路由表前向轉發數據， 而DVMRP則是基于RPF。為了使新加入的組播成員能及時收到組播數據，DVMPR采用定時發送數據包給所有的LAN的方法， 然而這種方法導致大量路由控制數據包的擴散，這部分開銷限制了網絡規模的擴大。另一方面，DVMRP使用跳數作為計量尺度， 其上限為32跳，這對網絡規模也是一個限制。目前提出了分層DVMRP，即對組播網絡劃分區域， 在區域內的組播可以按照任何協議進行，而對于跨區域的組播則由邊界路由器在DVMRP協議下進行，這樣可大大減少路由開銷。

　　* 開放式組播最短路徑優先協議（Multicast Open Shortest Path First：MOSPF）

　　MOSPF是一種基于鏈路狀態的路由協議，是對單播OSPF協議的擴展。同OSPF類似，MOSPF定義了三種級別的路由：

　　a、 OSPF區域內組播路由：用于了解各網段中的組播成員，構造（源網絡S，組G）對的SPT；

　　b、 MOSPF區域間組播路由：用于匯總區域內成員關系，并在自治系統（AS）主干網（區域0）上發布組成員關系記錄通告，實現區域間組播包的轉發。

　　c、 OSPF AS 間組播路由：用于跨AS的組播包轉發。

　　* 協議無關組播（Protocol Independent Multicast：PIM）

　　PIM由IDMR（域間組播路由）工作組設計，顧名思義，PIM不依賴于某一特定單播路由協議， 它可利用各種單播路由協議建立的單播路由表完成RPF檢查功能，而不是維護一個分離的組播路由表實現組播轉發。 由于PIM無需收發組播路由更新，所以與其它組播協議相比，PIM開銷降低了許多。 PIM的設計出發點是在Internet范圍內同時支持SPT和共享樹，并使兩者之間靈活轉換，因而集中了它們的優點提高了組播效率。 PIM定義了兩種模式：密集模式(Dense-Mode)和稀疏模式（Sparse-Mode）。

　　* 有核樹組播路由協議（Core-Based Trees: CBT）

　　CBT的基本目標是減少網絡中路由器組播狀態，以提供組播的可擴展性。為此，CBT被設計成稀疏模式（與PIM-SM相似）。 CBT使用雙向共享樹，雙向共享樹以某個核心路由器為根，允許組播信息在兩個方向流動。 這一點與PIM-SM不同（PIM-SM中共享樹是單向的，在RP與組播源之間使用SPT將組播數據轉發到RP）， 所以CBT不能使用RPF檢查，而使用IP包頭的目標組地址作檢查轉發緩存。這就要求對CBT共享樹的維護就需非常小心， 以確保不會產生組播路由循環。

三、組播技術的應用系統實現可視化Ip電話會議系統

　　上面討論了組播技術的各個技術細節，下面我們以多媒體應用可視化Ip電話會議系統為例來探討組播技術在應用系統的實現。

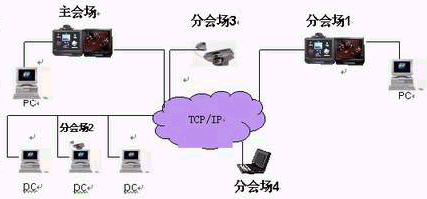

　　可視化Ip電話會議系統: 是利用計算機，多媒體通信技術和設備，通過傳輸信道在兩地或多個地點之間開會的一種通信手段。在召開會議時，處于兩地或不同地點的與會代表，既可以聽到對方的聲音，又可以看到對方的形象，同時還能看到對方會議室的場景，以及在會議中展示的事物、圖片、表格、文件等，縮短了與會代表的距離，使大家好像在同一會議室參加會議一樣。它的廣泛應用必然產生巨大的社會效益和經濟效益。系統結構簡圖如下：

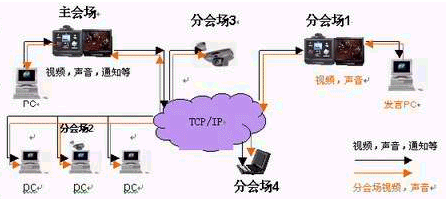

　　會議的組織，召開，管理由主會場來完成。因此，主會場的視頻，聲音，通知，指示，下達的文件資料各分會場都應該收到。當某分會場發言時，其視頻，聲音同樣要傳送給其他會場。（如下圖所示）上述所有動作的完成依賴組播技術。通過組播技術把主會場的各種數據發送到參加會議的分會場中，而且把發言分會場的視音頻數據發送給其他會場：即主會場和發言分會場的各種數據只要在網上發送一次，其他會場都將收到此數據，（這就是有別于點對點通信方式的地方）而與這兩個會場在同一網段卻不參加會議的非成員不會收到數據（只要設備支持，這也是有別于廣播的地方）。因此，當會議成員增加時，不會產生信息傳輸量劇增，帶來無法忍受的網絡延時和抖動。

　　根據上面對組播技術的討論我們可以得出要實現可視化IP電話會議必須解決如下幾個方面問題:

3.1、組播地址

　　根據上面的討論我們知道應用系統中可采用組播地址的范圍是：224.0.1.0～238.255.255.255。那么在我們的應用系統中應如何使用組播地址呢？有兩種方法使用組播地址：靜態設置，動態獲取。

　　* 靜態獲取：

　　在會議系統中設置好組播地址,以后永遠不變。這種方式雖然比較簡單，在目前會議系統使用不多時沒有問題，但是如果有兩個此類會議系統運行，或使用相同組播地址的不同系統運行（由于沒有統一管理組播地址，開發商互相不知道），那就會出現無法解決的沖突。因為本應屬于兩個不同的組卻由于使用相同的組播地址而合為一組。這對于將來會議系統的廣泛應用是不可行的。

　　* 動態獲�。�

　　會議系統用到的組播地址是不定的，只在運行時臨時確定。動態獲取組播地址的方法大概有三種：通告方式獲取，算法推導方式取得，采用Internet組播地址動態分配體系結構（RFC2908）。

　　通告方式獲�。寒敃�議系統建立時，先偵聽10-20分鐘左右，以確定當前已使用的組播地址，防止沖突。

　　算法推導：根據本地的特殊條件，通過一定的算法，求出當前使用的組播地址。

　　采用上述三種方式獲取組播地址可有效防止地址沖突問題。雖然比較復雜，也較耗費資源，但是有利于將來的多媒體應用的擴展。

3.2、網絡設置：

　　由于我們以前的Internet應用大多集中于數據的交換、共享，因此在目前的

　　通信方式中，主要采用的是單播和廣播，對組播的考慮不是很多。但隨著多媒體應用（視頻，音頻）的發展，要求Internet網絡必須很好的支持組播，這也是會議系統得以運行的前提條件。因此，所有介于組播源和接收者之間的路由器、集線器、交換機、TCP/IP棧、防火墻均需支持組播。

　　在路由器上要安裝相應的軟件：組管理協議軟件，組播路由協議軟件等等。

　　如果要采用RFC2908--Internet組播地址動態分配體系結構，還應配置相應的組播地址分配服務器。

　　目前絕大多數集線器、交換機只是簡單的把組播數據當成廣播來發送接收。

　　假設某網段某一成員參加會議（采用會議系統），則處于同一網段（由交換機、集線器連接）的其他非會議成員其實都可收到多媒體流。這樣，非會議成員的真正可使用帶寬將急劇下降；如果有多個類似的會議系統（組）同時存在，那么將導致網絡擁塞，直至網絡癱瘓。同時，由于數據流被廣播，很可能會被其他非法成員利用，造成安全隱患。因此，在當今流行的用交換機組建園區網，小區網、專用局網Intranet的網絡設計中，應充分考慮到將來多媒體應用發展將會帶來的安全問題和帶寬問題。

3.3、防火墻：

　　可視化IP電話會議系統運行在Internet上，我們必須要考慮防火墻的問題。由于目前病毒泛濫，為了保護自身的安全，許多機構用一臺防火墻計算機作為在公用互聯網和本機構的專用網，即內部局網Intranet網之間的安全性網關。目前的防火墻大多基于單播通訊來設計的，而組播與單播的原理是有很大不同的：

　　單播通訊是由一對參與者會話的形式組成的，因此搞清楚單播通訊的安全性是基于這些參與者（每位被授權的參與者），此外"單播通訊之間的"信任"必須建立在每一個參與者的"可信任"之上，也必須建立在數據的"可信任"上。

　　組播的范圍有隨意性，它含蓋了不同集合的參與者，有的可能還不知道這些參與者是否具有資格。（這是它的特點，而不是BUG），因此組播的安全性不能依賴其參與者，而應該是依賴數據。特別是組播通訊是通過對包數據授權而進行授權的，例如使用數字簽名--這種數據是專門加過密的，所以組播間的信任是通過這些數據的神圣的信任關系來建立的。

　　為了處理組播安全問題，防火墻應該做三件事情：

　　* 支持所選擇的組播安全策略。（這個策略建立了正在等候的準備轉發的特殊的組播群），組播策略是由特殊的一組受允許通過防火墻轉發的組播群（和相應的UDP口）組成的安全集合。

　　* 動態地作出決定何時需要轉發每一個侯選組。組播組是動態變化的，只有確定有必要轉發時它才會轉發。

　　* 通過防火墻轉發每一個侯選組的數據�！∮脕磙D發侯選組播包的實際機制將有賴于防火墻的實質，普通的防火墻設置使用兩個站點：intranet的部分，外部internet部分。這種情況下，組播包可在兩節點間使用管道協議轉發（再到另一側重新組播）。

四、總結

　　本文對組播技術做了全面的介紹，并對組播技術在實際的應用系統應解決的問題組播地址、網絡設置、防火墻進行了深入的闡述。
