無線VoIP系統設計應用

2011/12/27

　　VoIP(Voice over IP)由于其在IP網絡(luò )中實現語音通信，促進了網絡(luò )資源的利用，降低了語音業務成本，在全球范圍內得到了迅速的發展。802.11無線局域網(WLAN)將用戶從有線的網絡(luò )連接中解放出來。在企業中部署WLAN網絡(luò )之后建立VoIP的應用，并不需要對現有的網絡(luò )進行改造就能滿足在企業內部進行語音通信的需求，并且滿足下一代移動通信應用在單一網絡(luò )內進行數據、語音、多媒體的傳輸的發展方向。本文將VoIP和WLAN(Wireless LAN)結合到一起，在MIPS(Microprocessor without Interlocked PipelineStages)架構的處理器ADM5120上實現了在無線局域網內進行IP通話的功能。系統以終端的形式進行通信，可移動性強。

　　1、系統硬件的設計

　　1.1 硬件的整體架構

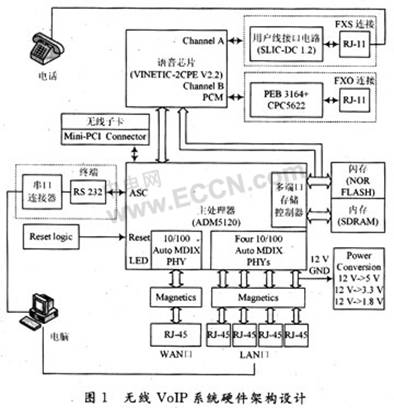

　　系統硬件的整體架構設計如圖1所示。系統硬件主要由五部分組成：ADM5120主處理器部分、通話控制部分、無線子卡部分、存儲部分和外設連接部分。通話控制部分采用Infineon公司語音芯片VINETIC-2CPE，Version 2.1(PEB3322)為子處理器，外接A／D，D／A轉換功能的用戶接口電路SLIC-DC PEB4268，與存儲部分一起構成語音實時處理骨架；無線子卡部分采用Atheros公司的WMIA-165G 802.11g Mini PCI模塊，并用Madwifi驅動無線子卡；存儲部分使用2塊SDRAM存儲器和1塊NOR FLASH存儲器；外設連接部分包括一個WAN口和四個LAN口、Mini-PCI接口、輸出模擬電話信號的RJ-11接口，以及用于調試的RS 232串口。

　　1.2 ADM5120主處理器

　　德國Infineon公司的ADM5120是一款基于哈佛體系結構的SoC(片上系統)的嵌入式處理器，具有5級流水線，并使用了32位MIPS指令集。同時ADM5120還是一款典型的寄存器型微處理器，其配置了32個通用寄存器和一對存儲64位數據的寄存器Hi和Lo以及異常PC寄存器，其中Hi和Lo寄存器用于存放定點乘法的結果。ADM5120中還內置了32／16位MIPS32 4KEC處理器，其采用TLB(TranslationLookaside Buffer)實現了內存管理和流水線中的異常處理功能，并使用馮?諾依曼結構在內存和寄存器之間傳輸數據，提高了數據的傳輸效率，加快了程序的執行速度。另外，ADM5120還集成了多種外圍部件，主要有：PCI(Peripheral Component Interconnect)總線接口，5個100 Mb／s的以太網接口，并且還配置了ADM5120內置的PHY芯片，內嵌了16 MB／85 MHzSDRAM存儲器，給系統設計提供了很大的方便。

　　在本系統中，微控制器接口(非緩沖接口)與VINETIC，FALSH-RAM，SDRAM并行連接，并分別使用8 B，16 B，32 B的總線寬度。ADM5120通過微控制器接口控制與之相連的VINETIC并將語音數據從WLAN接口傳給VINETIC，反之亦然。ADM5120的通用輸入／輸出端口GPIOs控制VINETIC的復位信號并為VINETIC生成片選信號，同時GPIOs還作為VINETIC準備功能和中斷信號的輸入。而連接到ADM5120的LED指示燈顯示W(wǎng)AN口和LAN口連接狀態以及模擬輸出接口的模擬線路狀態。

　　1.3 VINETIC語音模塊

　　VINETIC(Voice and Internet EnhanceTelephony Interface Circuit)是Infineon公司的一款語音處理模塊，它將編解碼器和語音處理功能集成在一起，能達到與傳統語音服務相同的語音質量。VINETIC處理模擬電話信號，語音壓縮包，并提供實時壓縮包的緩沖，具有自適應回聲抵消，靜音檢測，DTMF信號產生、譯碼等功能。

　　VINETIC芯片的主接口電路如圖2所示。其中4和5為片選輸入端；AD0～AD7：雙向的輸入／輸出信號，相應的引腳有3種運行狀態：低電平、高電平或高阻抗，當CSQ為高電平時，DOUT呈高阻狀態，此時需要外接10 kΩ的上拉電阻；28和29輸出數字電平，漏極開路，相應的引腳有2種運行狀態：低電平有效或三態，并允許多個設備共享為線或。芯片供電電路部分：66外接鎖相環路，此鎖相環重要地影響到芯片的總性能，因此應特別注意對鎖相環供電的濾波器；64將鎖相環接地。

　　1.4 存儲模塊

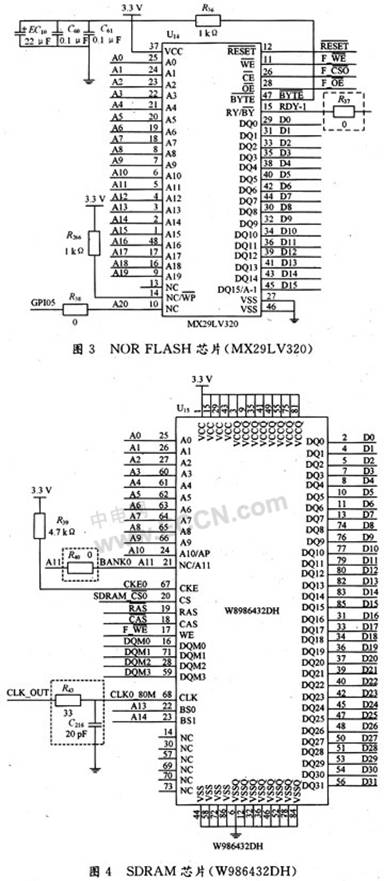

　　系統存儲模塊包括1塊NOR FLASH芯片MX29LV320和2塊SDRAM芯片W986432DH。MX29LV320的引腳分布如圖3所示。

　　其中A0～A20：地址輸入；DQ0～DQ14：數據輸入／輸出；DQ15／A-1：DQ15(按字模式進行數據的輸入／輸出)，A-1(按字節模式進行最低有效位地址輸入)；CE：切片啟動輸入；WE：寫啟動輸入；OE：輸出啟動輸入；RESET：硬件重啟引腳，低電平有效；RY／BY：讀／忙輸出，連接到主處理器ADM5120的RDY引腳以提高速度。

　　W986432DH的引腳分布如圖4所示。其中A0～A10：地址引腳；BS0和BS1：存儲體選擇；DQ0～DQ31：數據輸入／輸出的復用引腳；RAS：行地址選通；CAS：列地址選通；WE：允許寫入，命令輸入，當在RAS時鐘上升沿取樣時，CAS和WE確定操作將被執行；DQM0～DQM3：輸入／輸出掩碼，當DQM在讀周期高電平采樣時輸出緩沖區置于高阻抗(2個時延)，而在寫周期采樣將零時延地阻止寫操作；CLK：在時鐘上升沿抽樣輸入；CKE：時鐘啟動，當CKE為低時，進入掉電模式、暫停模式或自我充電模式。

　　2、系統軟件的設計與實現

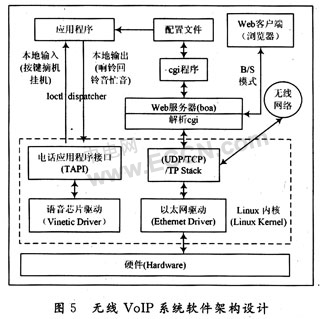

　　系統軟件設計的整體架構如圖5所示，其在無線局域網內實現了基于A(yíng)DM5120的UDP方式點對點通訊和廣播通訊。UDP(User Datagram Protocol，用戶數據報協議)主要用來支持那些需要在計算機之間傳輸數據的網絡(luò )應用。眾多的客戶／服務器模式的網絡(luò )應用例如網絡(luò )視頻會(huì )議系統等都需要使用UDP協議。UDP協議直接位于IP(網際協議)協議的頂層，屬于網絡(luò )協議中的傳輸層協議。由于UDP協議不需建立連接，具有效率高、速度快和占用資源少等優點，應用于消息通信和實時系統中可以提高系統傳輸數據的效率。UDP具有組播和廣播功能，是分發信息的一個理想協議。本系統還移植了一種基于A(yíng)DM5120的嵌入式Web服務器boa，實現了對VoIP系統進行基于B／S方式的Web配置。

　　2.1 點對點通訊的實現

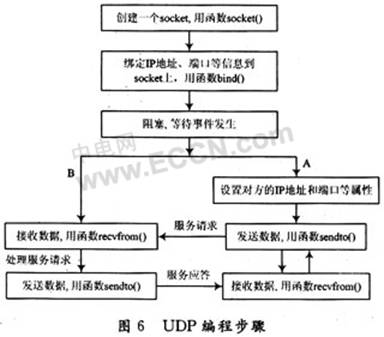

　　在本系統中，在一個網段內的任意兩個應用程序之間可以進行全雙工通信，每個應用程序既可做為服務器又可做為客戶端。其UDP編程步驟如圖6所示，以下是兩個應用程序A和B之間進行點對點通訊的具體實現過程：

　　(1)雙方分別建立socket，調用socket函數：

　　s=socket(PF_INET，SOCK_DGRAM，0)

　　SOCK_DGRAM表示套接字類型為數據報套接字，即采用UDP協議進行通信。

　　(2)綁定已設置好的自己的地址和端口信息，調用bind函數：

　　bind(s，(struct sockaddr*)&my_addr，sizeof(structsockaddr))

　　(3)將select函數置于阻塞狀態，直到監視文件描述符集合rfds中某個文件描述符發生變化為止：

　　select(pCtrl->rwd+1，＆rfds，IFX_NULL，IFX_NULL，NULL)

　　(4)數據傳輸：sendto()和recvfrom()用于在無連接的數據報socket方式下進行數據傳輸。由于本地socket并沒有與遠端機器建立連接，所以在發送數據時應指明目的地址。如圖6所示，A作為發送方，通過其套接字用函數sendto()將其服務請求數據發送到接收方B的指定端口，B通過其套接字用函數recvfrom()接收數據，處理好服務請求后又將服務應答發回A，此時A便成了接收方，A接收應答后還可繼續發送數據給B。

　　2.2 廣播通訊的實現

　　廣播和多播都用于實現向多個接收者發送UDP數據報，但是廣播不像多播那樣在接收端有復雜的控制過程，因而實現比多播簡單的多。以下廣播通訊的實現均在點對點通訊的基礎上實現的。

　　在發送方，只需要設置套接字socket的選項為允許發送廣播，然后在發送時指定目的IP為廣播地址即可。具體地，允許socket廣播通過setsockopt函數設置廣播選項來實現，當setsockopt參數optname為SO_BROADCAST時，表示打開或禁止從該socket廣播，當參數optval為1時允許廣播，為0時禁止廣播。

　　系統編程實現廣播的部分源碼為：

　　int bBroadcast=1：

　　setsockopt(pCtrl-->nAdminSocket，SOL_SOCKET，SO_BROADCAST，&bBroadcast，sizeof(bBroadcast))；

　　setsockopt(pConn-->nUsedSocket，SOL_SOCKET，SO_BROADCAST，&bBroadcast，sizeof(bBroadcast))；

　　tO_addr．sin_addr．s_addr=inet_addr(WIRLESS_IP_BROADCAST)；

　　／*WIRLESS_IP_BROADCAST為廣播地址，其值是將網絡(luò )接口(本系統為ath0)IP地址的主機ID部分設置為全1，網絡(luò )ID部分不變而得到*／

　　tO_addr．sin_family=AF_INET；

　　據文獻[7]所講，在接收方，一般不需做任何改動即可收到廣播。但在本系統實現的實驗過程中，當將socket綁定到非INADDR_ANY的IP地址時，接收方無法收到廣播，并且沒有任何錯誤指示，即需要綁定本地端口地址到通配地址INADDR_ANY才可接收廣播：

　　my_addr．sin_addr．s_addr=htonl(INADDR_ANY)；

　　另外，本系統還實現了廣播強插功能，即不管用戶當前處于摘機、撥號狀態，還是處于通話狀態，當有廣播來電時，都斷開原來的連接而與廣播主叫建立新的連接(用戶不用掛機)。為了防止通話混亂，本系統設定同一時刻只有擁有廣播控制權的用戶有發言權，而其他用戶能聽不能說，當其他用戶想發言時，只要按下“*”鍵就搶到了廣播控制權，最后只有當擁有廣播控制權的用戶掛機時，廣播才停止，而任一其他用戶掛機，不影響廣播通訊繼續進行。

　　系統編程實現廣播強插的部分源碼見表1和表2。

　　3、結語

　　該系統設計完成后，成功地應用于常德市某一電廠，進行生產調度，系統能實現點對點通訊和廣播通訊，并且通話質量良好，基本無雜音和抖動。

　　本系統因自帶無線網卡可以自組織網絡(luò )，它可以作為一種無線指令調度機被應用到通信蔽塞的工廠，另外還可外接喇叭自動接聽電話，機器操作員不用停下手中的工作就可照指令進行相應的操作。另外，本系統應用可拓展性好，如：系統可通過PCM通道進行FXO連接從而實現與傳統PSTN互通(見圖1)；在本系統上移植SIP協議棧便可實現與WIFI手機互通；將本系統整合到Ad Hoc網絡(luò )中，基于A(yíng)d Ioc網絡(luò )的各類移動終端設備便可應運而生，因此本系統具有廣闊的市場前景。
