關于WiMAX測試的幾點認識和體會(huì )

2011/11/07

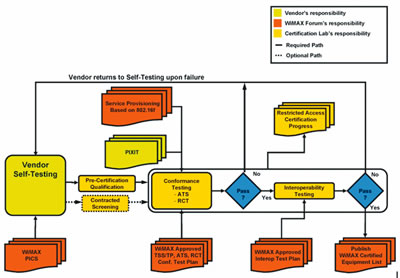

• 各設備廠商參照WiMAX的PICS文件自行（或委托）進行設備的預認證測試。


• 經過預認證測試的設備送至WiMAX授權的認證實驗室進行一致性認證，該認證不僅基于WiMAX的TSS&TP、ATS、RCT等配置下的測試計劃和基于802.16f規范的業務規定，還將包括設備廠商提供的任何附加陳述文件。


• 通過實驗室的一致性認證之后，按照WiMAX認可的互操作測試計劃，該設備將繼續在實驗室進行與其他廠家的設備（至少3家）互通操作測試，通過互操作測試的設備就可以得到“WiMAX®CERTIFIED”標識。


• 如果上述任何環節通不過，待測設備都將返回第一步進行重新測試

• 射頻參數測試：主要是對WiMAX技術的物理層的關鍵指標和性能進行評估和驗證，一般按照基站側和終端側進行區分，并且在每一側都分別對發射機和接收機進行測試。具體而言，射頻參數測試中的核心內容通常包括接收機的靈敏度、CP值、幀定時；發射機的循環前綴與符號定時、調制與編碼、頻譜平坦度、功率控制、相對星座圖誤差、頻譜模板等內容。對于TDD的系統，還應該額外考慮對終端側的收發間隔（即RTG和TTG）進行測試。需要注意的是，射頻參數測試不僅應該參考WiMAX認證中RCT文檔的要求（當然，具體設備配置參數的選擇，需要根據WiMAX認證中PICS文檔事先確定），但是，對于發射機的功率要求、雜散等具體的地區性指標，還需要符合所在地區無線電管理部門的規定，即一般所說的設備要通過頻率核準的測試。



• 功能測試：要對WiMAX技術的MAC層的主要過程進行驗證，是保證不同廠家的設備、系統之間實現互通的主要環節，以固定WiMAX為例，通常包括信道描述符、測距、基本能力協商、安全與密鑰管理、動態業務、重置與注冊、時鐘比較等關鍵功能的測試。功能測試主要參考WiMAX認證中TSS&TP文檔的要求（當然，具體設備配置參數的選擇，需要根據WiMAX認證中PICS文檔事先確定），對于運營商而言，在進行多廠家之間的互通性測試（IOT）時，需要在該項測試中進行深究；否則，該測試內容參考WiMAX論壇的結論即可。



• 系統性能測試：主要側重與業務QoS保證相關的吞吐量、帶寬保證、業務優先級保證、時延及抖動、丟包率等方面的測試。測試的主要依據來源于IETF的RFC2544（對以太網進行測試的方法論）和RFC1242（測試術語表），在移動WiMAX的系統性能測試中，還應該包括與移動性相關的測試，如移動IP相關的測試、移動性管理、切換的具體業務指標實現等方面。

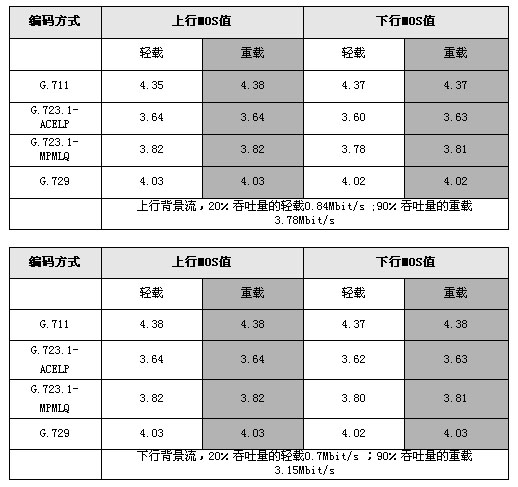

• 業務測試：主要包括目前寬帶IP應用的典型業務，按照運營商的關心程度由高到低，依次是VoIP、網頁瀏覽、FTP下載、視頻會(huì )議、交互游戲等，同時，在條件允許的情況下，還可以進行單終端支持多種混合業務的測試。該部分測試的依據一般取決于運營商的具體業務需求，實質上是以最終用戶的業務體驗習慣為準的，當然，WiMAX論壇SPWG的需求文檔也可以借鑒。

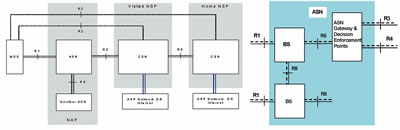

• 互通性測試：該部分內容在功能測試中已有一定的闡述，互通性測試一般也稱之為IOT測試、協議一致性測試。根據其測試的側重和程度的不同，一般可以分成功能性互通測試和業務互通測試。當然，從運營商的角度，業務互通測試是最終目的，其操作流程并不復雜，只是選擇不同廠家的基站和終端，重復功能測試和業務測試的相應內容即可。但是，由于器件工藝、協議實現的差異，實際的互通性測試實施是一個需要不斷調整設備的物理層和MAC層，甚至逐段對比協議的“艱苦”過程；另外，對于涉及移動組網的移動WiMAX就更加復雜，其互通除了上述內容外，重點在于從R1～R6的移動網絡(luò )接口之間的互通（如圖2所示，在進行接口互通的測試時，可以參照WiMAX論壇NWG的相關文檔和各運營商的特殊需求），由于涉及多個網元，實現起來將更加困難。



圖：移動WIMAX的基本網絡(luò )架構


• 設備相關接口測試（如FE、10/100M、E1、Z接口等和包括供電、電磁兼容等其他類測試）：該兩部分內容多屬于功能符合性測試，其功能的有效性已經間接體現在射頻參數、功能、系統性能乃至業務測試中了，因此不是運營商重點關注的內容，只是如果運營商自己進行設備選型或終端側的入網測試時，會(huì )進行有重點的選擇測試。
