CM-IMS帶動語音進入LTE時代

2010/06/30

　　摘要：語音業務在移動通信中占有重要地位，當LTE系統部署時，移動運營商需要支持語音業務在LTE和目前已有的2G/3G系統之間保持連續性。目前，針對LTE語音業務的互操作，基于IMS網絡(luò )和SRVCC方案已經被業界一致認為是LTE語音業務的目標提供方案。本文主要目的是研究基于CM-IMS網絡(luò )和SRVCC方案提供語音業務時的切換性能。通過對SRVCC流程的分析，明確SRVCC切換性能的關鍵因素，并提出可能的優化方案思路。

1. 引言

　　LTE是下一代移動通信系統重要的候選技術，具有頻譜利用率高、高帶寬、大容量的優點，未來隨著LTE(TD-LTE和LTE-FDD)網絡(luò )的大規模開展，網絡(luò )運營將面臨LTE和2G/3G多種網絡(luò )長期共存的情況，有針對性的互操作技術和策略可以實現多種網絡(luò )間的互補和共贏，極大地提高運營商的投資效率，并通過多種業務在不同網絡(luò )間的合理分配，提高用戶的體驗，改善服務。

　　語音業務在移動通信中占有重要地位，在2G網絡(luò )中是運營商收入的主要來源，可以預期，在未來的LTE網絡(luò )中，語音業務將仍然是重要的一種業務。由于LTE主要設計目標是提供寬帶高速業務，對于如何提供對時延敏感而帶寬要求較低的語音業務，并使得LTE與2G/3G互操作時保持連續性，目前產業界存在有兩種觀點。

　　一種觀點認為，在LTE部署初期，運營商主要提供寬帶數據業務，語音業務可以利用傳統的GSM網絡(luò )，由于GSM網絡(luò )有很高的覆蓋率并經過長期優化，因此在LTE部署初期，用戶仍然可以得到高質量的語音服務。在這種策略的指導下，3GPP發展了CS Fallback技術[1],當用戶駐留LTE網絡(luò )時，如果需要發起，或者接收電話，用戶需要從LTE模式轉回到2G網絡(luò )中完成通話。這種方式的主要缺點是并未從本質上解決LTE提供語音業務的問題，而且每當用戶需要語音業務時，用戶在LTE下的業務都需要被中斷，切換或掛起，從而影響用戶的體驗。頻繁的系統間的模式轉換由語音業務觸發，因此與傳統意義上的系統間切換觸發條件，例如由于LTE覆蓋不好引發的向2G系統的切換不同，無法通過在網絡(luò )部署階段的優化來改善。因此，CS Fallback一般被看作LTE網絡(luò )部署初期的過渡性技術。

　　另一種觀點是直接通過LTE提供基于IP的語音服務，該方案將基于IMS為用戶提供多媒體語音業務，并具備融合業務的提供能力。這種方式被業界看作未來語音業務的目標解決方案，得到了全球絕大多數運營商和設備商的支持。考慮到LTE覆蓋不可能在很短時間內做到全覆蓋，因此當用戶離開LTE的覆蓋區域時，為保證語音呼叫的連續性，需要制定一種機制能夠將LTE上的語音呼叫切換到2G/3G網絡(luò )上。3GPP制定了一種基于多模單待終端的語音業務連續性方案Single Radio Voice Call Continuity (SRVCC)[5]。

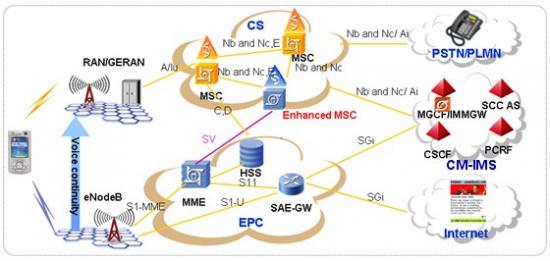

　　中國移動將在近期建設覆蓋全國的CM-IMS網絡(luò )，初期主要為固定寬帶用戶提供多媒體業務。由于CM-IMS網絡(luò )的網絡(luò )融合及業務融合能力，未來如果基于CM-IMS提供LTE語音業務，將能夠提供固定移動融合業務，將語音業務與CM-IMS提供的其他多媒體業務進行融合，進一步提升中國移動網絡(luò )全業務能力，符合網絡(luò )演進趨勢。CM-IMS網絡(luò )的建設和部署將使得中國移動具有LTE語音融合業務的提供能力，因此基于CM-IMS網絡(luò )提供LTE語音業務將是中國移動目標方案。其網絡(luò )架構如圖1所示。

基于CM-IMS提供LTE語音的網絡(luò )架構

　　圖1:基于CM-IMS提供LTE語音的網絡(luò )架構

　　基于CM-IMS提供LTE語音業務面臨的一個主要問題是SRVCC切換性能問題，由于SRVCC方案基于多模單待模式，因此切換將不可避免出現語音的中斷現象。而語音中斷的時間長短是用戶體驗的重要影響因素，提高SRVCC切換的性能，將語音中斷減少到用戶無明顯察覺的程度，將是影響基于CM-IMS提供LTE語音業務的關鍵因素。因此本文重點對SRVCC的切換流程和切換中導致語音中斷的原因進行分析，明確切換性能的關鍵因素，并提出可能的優化方案思路。

2. SRVCC切換性能分析

　　2.1 SRVCC技術概述

　　SRVCC是為了保證語音呼叫連續性，而提出的在LTE的覆蓋邊界處，將錨定在IMS域(VCC AS)的語音呼叫從LTE或HSPA切換到GERAN/UTRAN CS域的一種切換技術。該切換過程包括承載層的PS-CS切換和業務層的IMS域切換兩部分。這兩部分切換處理相互獨立。

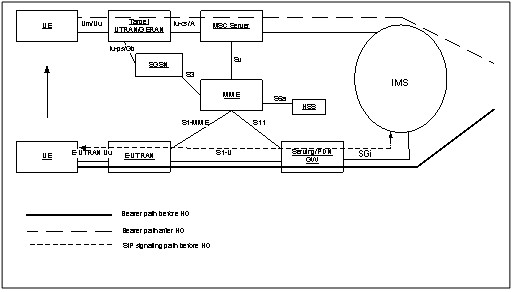

　　當UE駐扎在LTE或HSPA網絡(luò )時，采用通常的IMS呼叫流程建立語音呼叫，區別在于該IMS呼叫需要保定在IMS域的VCC AS上。該VCC AS也可稱為SCC AS。SRVCC用于EUTRAN和UTRAN/GERAN之間互操作的網絡(luò )體系結構和概念流程如圖2和圖3所示。

　　圖2:EUTRAN和UTRAN/GERAN的SRVCC網絡(luò )體系結構　

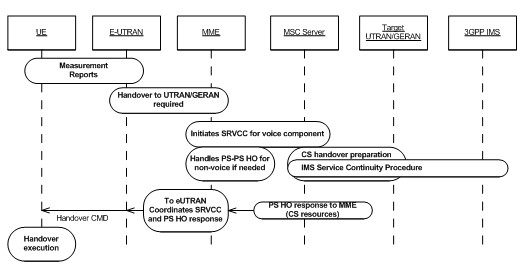

　　圖3:從E-UTRAN到UTRAN/GERAN的SRVCC基本切換流程

　　2.2 SRVCC切換信令流程及性能影響分析

　　根據SRVCC技術規范[5]，從EUTRAN切換到GERAN/UTRAN的流程分為兩種場景：有DTM支持和無DTM支持。考慮到目前DTM實驗數據的缺乏，不失一般性，我們主要以無DTM支持的情況來分析SRVCC的切換流程，有DTM支持的情況下，切換中斷時延的性能相同，切換準備時間要略長于無DTM的場景。

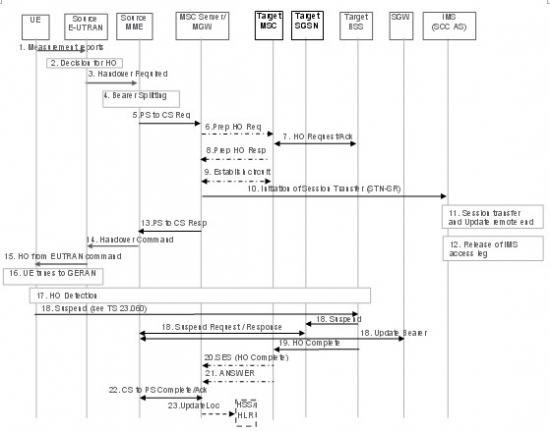

　　SRVCC從ETRAN向UTRAN/GERAN切換的過程如圖4所示[5]：　

　　圖4:無DTM支持的情況下，從EUTRAN向UTRAN/GERAN切換的SRVCC流程圖

　　整個切換流程，大概可以分為四個階段：切換發起階段;切換準備階段;切換執行階段;切換后處理階段。

　　2.2.1 切換發起階段：Step 1-2

　　SRVCC切換流程圖(圖4)中的Step 1-2，是切換發起階段，在這一階段，源網絡(luò )正常工作，因此用戶不會(huì )受影響。

　　2.2.2 切換準備階段：Step 3-9 和Step 13-14

　　SRVCC切換流程圖(圖4)中的Step 3-9和Step 13-14，是SRVCC的切換準備階段。這一階段對切換性能的影響主要體現在，如果該時間過長，則用戶可能由于已經走出覆蓋區或者某種原因導致的信號惡化而掉話。

　　2.2.3 切換執行階段：Step 10-12 和Step 15-17

　　SRVCC切換流程圖(圖4)中，Step 10-12是IMS域中的切換過程;Step 15-17是空中接口發生的中斷。這兩個中斷過程都會(huì )導致用戶的業務發生中斷。這兩部分時延是影響用戶業務中斷的最重要的因素，我們詳細分析如下。

　　在第10步，由MSC Server向IMS發送一條ISUP IAM (STN-SR)消息來發起 Session Transfer, 這一步驟可以在第8步之后就開始進行。Session Transfer過程是IMS標準流程[6]，第11步執行該過程，主要是用CS接入支路的SDP對遠端進行更新，VoIP的下行數據流在這個時點上切換至CS接入支路。當這個過程完成后，IMS接入部分的資源進行釋放。根據IMS實驗網絡(luò )測試的經驗值，由IMS域導致的時延取決于不同的網絡(luò )部署場景以及遠端的情況，該過程可以長達200ms~500ms，無法滿足語音業務的技術要求。

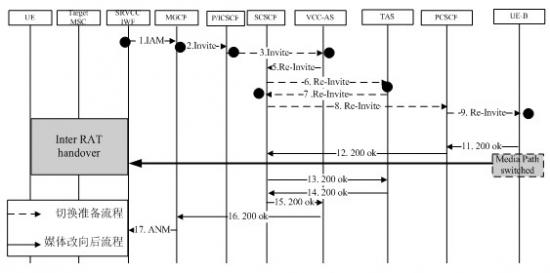

　　SRVCC有關的信令流程如下圖所示：

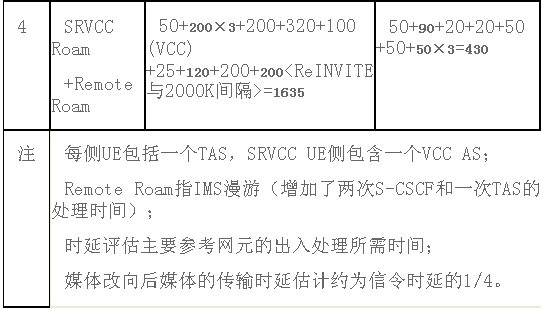

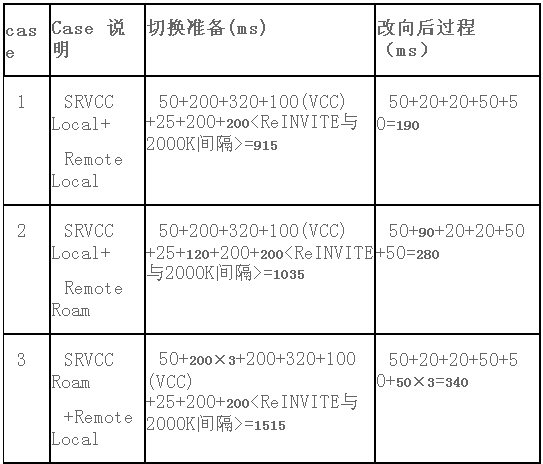

　　在典型配置條件下，各段有關時延分析如下 [7]：

　　Step15-17是發生在空中接口的中斷，根據中國移動2G/3G切換測試的經驗([8])，這個時延在90ms-200ms之間，基本可以滿足語音業務的基本要求。

　　值得注意的是，IMS域的中斷步驟Step10-12和空中接口發生的業務中斷步驟Step15-17是并行發生的，因此，用戶體驗的中斷取決于這兩個時延的最大值。由于空中接口的中斷時間較短，因此，主要的問題出在IMS核心網側。

　　2.2.4 切換后處理階段：Step 18-23

　　這一階段中，用戶已經和新的網絡(luò )建立連接并開始業務，但是由于不支持DTM，原有的數據業務需要被掛起，網絡(luò )資源需要進行狀態更新。從用戶的語音業務角度看，該過程不會(huì )產生影響，因此我們可以不考慮這個階段的時延問題。

　　2.3 SRVCC切換性能分析總結

　　綜合2.2節的詳細詳細流程描述，分析結果表明，從切換時延看，SRVCC導致用戶通話中斷的時間主要是由于IMS核心網過程導致的，其主要原因是需要到遠端終端做媒體面更新，從典型網絡(luò )配置的測試值看，該部分時延較長(約200ms~500ms)，而且變動較大，如果考慮到遠端終端的漫游情況及媒體處理能力，該時延還會(huì )大大增加，因此基本無法滿足語音業務實時性的要求;而在空中接口的中斷時間從邏輯上看，和2G/3G切換的時間相當(90ms~200ms)，根據中國移動網絡(luò )部署經驗看，該段時延的性能基本可以滿足部屬要求。

　　從SRVCC的流程圖分析，除中斷時延外，SRVCC信令過程的復雜性將影響切換的成功率，由于IMS域的切換過程和空中接口的切換過程是并行發生的，兩者缺乏同步機制，在網絡(luò )部署階段，這種機制會(huì )為網絡(luò )調試和優化帶來額外的困難。

3. SRVCC優化方案探討

　　由第二章分析可知，目前標準化規范定義的SRVCC無法滿足運營商部署需求，從商業運營的角度，SRVCC有必要在如下幾方面進行優化以滿足商業部署的技術需求：　　

優化SRVCC的切換時延，使其滿足語音業務的實時性要求，切換時延應 (<300ms)

簡化SRVCC信令流程，使LTE和2G/3G網絡(luò )間的切換成功率達到中國移動2G/3G網絡(luò )切換成功率要求(~95%)

在SRVCC的IMS域和無線接入網并行流程中增加同步機制，使其便于網絡(luò )部署階段工程測試。

　　上述SRVCC優化技術要求中，最重要的技術指標是減小SRVCC切換中斷時延，由第二節分析可知，該時延過長主要原因是IMS域產生的，相關優化的主要工作應該主要解決IMS核心網流程導致的切換時延過長問題。

　　從原理和邏輯上分析，我們建議幾種可能的途徑來優化SRVCC：

　　1) 在完成session transfer之后再進行空口切換： MGW從MSC Server獲取UE VoIP使用的IP地址和端口號，IMS的SCC AS在完成Leg in的切換后，下行數據就會(huì )發送給MGW而不是PGW，此時MGW獲取該下行語音數據包，剝除IP頭(目的地址為MGCF分配的地址而不是UE的IP地址)，使用UE在EPS網絡(luò )使用的VoIP語音包IP地址和端口號重新封裝成IP包，通過IP網絡(luò )路由到PGW，并進而通過PGW在EPS網絡(luò )中發送給UE。但是UE的上行包在Inter-RAT切換之前仍然通過EPS網絡(luò )的PGW發送給對端UE。當UE完成Inter-RAT切換，在2G/3G接入后，MSC Server收到Handover Detect消息后即指示MGW停止數據轉發，而將下行包發送給RNC/BSC，從而發送給UE。

　　2) 預切換： IMS核心網由于需要到對端更新RAN側切換導致的改變而導致過長的時延，因此，如果我們可以通過優化IMS核心網的信令過程，通過調整SRVCC時序，使二者大致同步，這樣可以使SRVCC的切換性能滿足技術需求。

　　3) 歸屬地用戶面錨定及雙播：在呼叫建立時在歸屬地插入一個用戶面的錨定點。當收到切換請求后，該錨定點進行目的和源側的雙播處理。當檢測到IRAT切換完成后錨定點再改為單播。該方案能夠避免對遠端UE進行媒體更新。

　　4) 拜訪地用戶面錨定：呼叫建立時將用戶面錨定在拜訪網絡(luò )的SGW/PGW上，當收到切換請求時，首先在MSC server上重建UE的SIP UA，之后MME通知SGW/PGW將原來到eNodeB的GTP隧道改向到MSC server，這樣IMS將不感知切換的發生，也不會(huì )觸發遠端媒體更新流程，切換時延將大大減少。

　　上述各種優化途徑各有優劣，目前在中國移動的主導建立的SRVCC 優化研究項目中，3GPP正在對SRVCC的切換性能優化方案進行研究，上述優化途徑將在3GPP進行深入研究和討論，最終SRVCC的切換性能將得到優化，并滿足中國移動對其切換性能的要求。

4. 結束語

　　本文結合實驗測試和經驗數據，詳細分析了語音業務互操作技術SRVCC在LTE和2G/3G網絡(luò )間切換時的技術性能。分析結果表明，目前3GPP R8標準化的SRVCC解決方案，存在切換時延長，信令流程復雜等缺點，這將導致未來部署LTE網絡(luò )時，語音業務的連續性無法得到保證，并為未來網絡(luò )部署階段的調試工作帶來困難。進一步對SRVCC的分析表明，IMS域發生的中斷是切換時延過長和復雜度增加的主要原因。針對SRVCC的缺點，本文提出了四種主要的優化思路，并根據分析結果，向3GPP SA2建議并主導成立了SRVCC 優化研究項目，使SRVCC切換性能在國際標準組織中得到優化和增強，最終滿足中國移動的性能要求。
