視頻監控/安全系統實現方案

2009/09/04

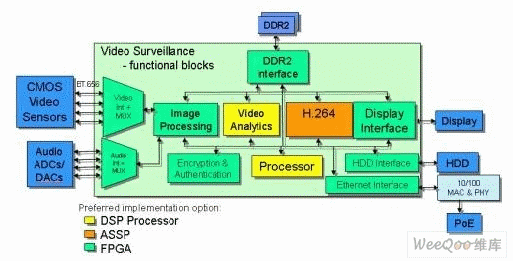

圖1：多攝像機的DVR視頻監控系統框圖

　　圖1是一種通用的多攝像機的DVR視頻監控系統。視頻源來自CMOS視頻傳感器、CCD視頻傳感器或模擬視頻源。專有的視頻接口將輸入視頻流轉換成普通的格式，然后對不同的視頻流(以及音頻)進行多路復用,在圖像信號處理單元進行預處理。視頻預處理的目的是降低噪聲和消除像素缺陷。

　　視頻分析技術應用于檢測在預定義畫面中的運動。這個運動檢測輸出可減少所需的存儲容量。在一些視頻監控應用中，視頻分析是必需的，如人/車統計、汽車的車牌號碼識別和/或人臉識別。

　　一個典型的具有多個攝像機視頻源的視頻監控系統總是會(huì )生成大量的數據，因此減少所需的存儲容量非常重要。MPEG-4、H.264、和MJPEG被用來減少所需的存儲容量。H.264是一種針對視頻監控應用的流行壓縮算法，因為它能以相當低的比特率(只有MPEG-2或MPEG-4第2部分一半或更低的比特率 )提供良好的視頻質量的功能。

　　經過壓縮后的數據通過硬盤驅動器接口存儲至視頻存儲服務器，或通過以太網網絡(luò )發送。視頻數據傳送到顯示器之前通常是取自硬盤驅動器，并經過了解碼以及一些圖像后處理，如縮放、色彩空間轉換或覆蓋應用。通常情況下，存儲器接口(如DDR2)是用來存儲視頻幀。此外，某些系統要求視頻內容的實時加密以確保安全和源/用戶身份驗證。最后，需要用處理器控制和協調/排定各種不同的任務。

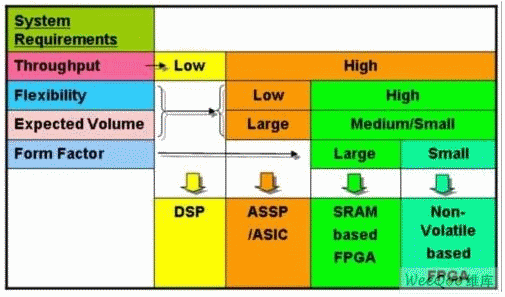

圖2：根據吞吐量、靈活性、批量和形狀因子要求進行選擇的步驟

　　圖2說明了系統的要求，如吞吐量、靈活性、預計批量和形狀因子是如何推動不同的實現技術和器件的。對于低數據吞吐量的要求，DSP處理器是最節省成本的器件。然而，產品壽命期間的預計批量以及硬件的靈活性會(huì )大大響設計者在A(yíng)SIC/ASSP和FPGA器件之間作出選擇。如果是硬件靈活性低的系統要求和預計有大的批量，設計者則青睞于A(yíng)SIC/ASSP解決方案；而對于硬件靈活性高的系統要求和較小的預期批量，設計者青睞FPGA解決方案。常見的小型視頻監控攝像機有小尺寸的要求，設計者青睞采用非易失性FPGA ，因為它們不需要額外的外部非易失性配置存儲器件。

　　系統集成組合了不同器件的優勢：DSP處理器有時集成了ASSP IP模塊，ASSP/ASIC有時集成了處理器，FPGA有時集成了硬處理器和硬IP核。

　　對于視頻監控系統(圖1)，由于這些任務的時序性質，用DSP處理器可以有效實施視頻分析功能和處理器塊。然而在有些情況下，FPGA的加速功能有助于進行一些視頻分析功能，如運動檢測、面部識別等。

　　如圖1所示的H.264編碼器是一個要求高吞吐量、硬件靈活性低、大且復雜的功能塊，通常是用ASSP或ASIC來實現，以獲得小尺寸的解決方案。

　　但是ASIC和ASSP帶來了高昂的非重復性工程費用成本，除非批量非常大。如果只有一小部分用戶使用特殊的功能模塊，那么FPGA解決方案可提供更好的回報。對于A(yíng)SIC和ASSP，這些器件有限的功能和固有的不靈活性，不允許在設計完成后根據市場的要求改進或添加新的功能。FPGA卻能提供廣泛的功能和高度的靈活性。

　　具有下列要求的視頻監控系統模塊將受益于FPGA的靈活性:

1. 這視頻和音頻接口以及多路復用器需要硬件的靈活性，以支持不同的攝像機和不同數目的攝像機。


2. DDR接口必須支持不同的存儲器總線寬度和不同的DDR標準。


3. 支持各種圖像信號處理算法(二維FIR濾波器、二維中值濾波器、縮放、邊緣檢測、伽瑪校正、alpha混合、白平衡、鏡頭陰影校正、缺陷像素校正、去馬賽克、逐行掃描，彩色空間校正等)，在一個特定的視頻監控攝像機實施方案中可能需要各種算法的子集。這些算法結構的有效實現取決于吞吐量的要求，而吞吐量的要求又取決于系統中攝像機的數量和視頻標準采樣率。


4. 在視頻監控攝像系統中并非總是需要硬盤驅動器接口和以太網接口，但可作為選擇方案。


5. 并非總是需要顯示器接口，當需要它時，有很多不同的可以實現的顯示器接口可供選擇。


6. 只在某些系統中需要加密和認證。根據不同視頻格式的不同的吞吐量要求，以及在一個特定的監控系統中不同的攝像機數量，最佳加密和認證系統可能需要不同的尺寸最優的實現架構。

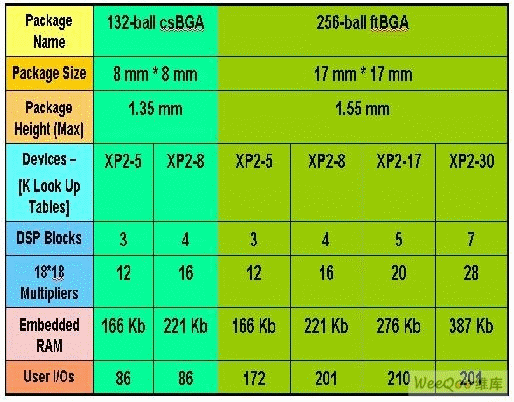

圖3：LatticeXP2非易失器件系列具有低成本的封裝

　　本文小結

　　對于大量的各種視頻監控攝像機和DVR的應用，FPGA所具有硬件靈活性、并行處理能力以及零非重復性工程費優勢。采用非易失FPGA不再需要外部引導芯片PROM，可以構建一個提供瞬時啟動功能的單芯片解決方案。帶有片上密鑰存儲并支持內置的AES 128位加密技術的特性為保護FPGA編程位流、防止外部篡改提供了安全保障。許多安全攝像系統解決方案，包括嵌入式攝像機/DVR系統，都能從傳統的基于SRAM的FPGA中受益，但當功耗、電路板面積、成本和集成度特性非常重要時，非易失FPGA是一個更具吸引力的替代方案。
