IPTV業務監控、性能分析解決方案

2008/12/04

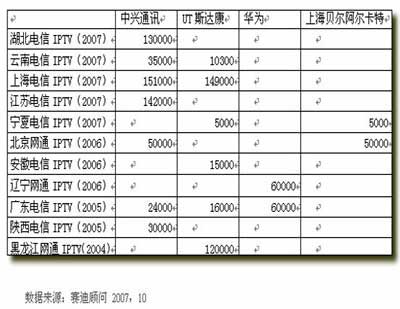

IPTV用戶數分布表

　　在IPTV設備供應商中，各家廠商各有千秋，其中在國內市場占有率最好的是中興通訊，其次是UT斯達康、華為、上海貝爾阿爾卡特。中興通訊跟華為均能提供端到端的解決方案，從頭端到客戶端，從業務層到傳輸層，提供完整的設備，可以使用統一的平臺對整個系統進行管理，并且在保證統一的同還提供了較好的開放性，支持多家內容提供商及STB的接入。

　　UT斯達康專注于IPTV的研發，它提供了一個開方式的電信級的IPTV業務平臺，可以很方便的跟其它廠商設備集成。UT斯達康在IPTV技術方面有獨到之處，其流媒體傳輸，不同于其眾多IPTV設備廠家的CDN內容推送方式，而是采用了流媒體切片技術將節目?jì)热莘稚⒋鎯υ诟鱾�(gè)服務器的節點上，并利用對等傳輸的方式使網絡(luò )以及服務器的利用率達到最大。該類型的組網方式比CDN內容推送的方式更能適應多用戶流并發的情況，能保證運營系統的穩定性。

　　上海貝爾阿爾卡特雖然在中國IPTV市場不太理想，但是其母公司阿爾卡特-朗訊公司是全球最大的IPTV供應商，擁有最雄厚的固網、寬帶接入以及IP網絡(luò )全線產品支持。

　　華為曾中標廣東電信的IPTV項目。工程共5萬并發流、覆蓋10萬用戶。華為IPTV系統還為廣州、深圳等珠三角經濟最發達城市用戶提供豐富的直播電視(BTV)、視頻點播(VOD)、時移電視、遠程教育、即時通訊(如：QQ)等電信增值業務。目前，華為IPTV解決方案已在中國、法國、泰國、烏克蘭、塞黑(前南斯拉夫)等國家累計開通30多個商用/試商用局點。

　　中興通訊“EyeWill網絡(luò )視訊”國內IPTV市場斬獲頗豐：中標云南電信昆明和麗江兩地市的IPTV試點項目；獨家中標陜西電信IPTV項目，用戶規模3萬線；獨家中標江蘇電信IPTV項目，以及廣東電信佛山、東莞等地IPTV項目；與上海貝爾阿爾卡特平分了北京網通5萬線用戶規模的IPTV訂單；2006年6月，成為上海電信IPTV商用項目的設備提供商之一。在成為國內IPTV解決方案供應商贏家的同時，中興通訊“EyeWill網絡(luò )視訊”還成功進入了歐洲、拉美、東南亞等多個海外市場。

　　UT斯達康的奔流系統已經在國內外運營商中有了廣泛的應用，尤其是在國內的哈爾濱和上海兩大標桿市場的成功應用。UT斯達康奔流系統借助整體方案優勢，在中國電信各IPTV項目建設中，力挫群雄，先后承建了上海、浙江、廣東、福建、云南、安徽、海南、寧夏等地的IPTV系統。

　　2.2 IPTV運營面臨的問題

　　IPTV業務的監控

　　由于IP網絡(luò )本身就是一個不可靠的網絡(luò )，IPTV業務又是一個需要高帶寬，低傳輸時延和低時延抖動的業務，在IPTV業務運行的時候，整個IPTV網絡(luò )任何一個環節出現問題，都可能導致用戶觀看電視時出現馬賽克，聲音斷斷續續，嚴重時甚至可能導致用戶無法觀看電視。因此，對IPTV業務的監控是必不可少的，而現行的IPTV設備供應商專注于業務的實現，對于監控僅限于設備網管，不能行之有效的對業務進行監控和維護。

　　IPTV性能的分析

　　在運營商IPTV監控中心，由于沒有較好的監控手段，常使用傳統的電視墻的方式對業務進行監控，在出現問題時進行手工記錄，無法保存當前的原始數據，因此就無法對出現的問題進行分析，無法找到故障并進行解決，存在很大的隱患。而在傳輸部門，雖然有一些網絡(luò )監控的工具，但只能分析到網絡(luò )層的數據，不能分析到IPTV業務存在什么問題，兩者沒有有效的結合在一起，對整個IPTV業務的性能就沒有一個確切的了解。

　　在管理、優化的層面，只能夠得到一些網絡(luò )設備數據報表，無法從管理的層面對IPTV業務的運行質量進行了解。

　　IPTV故障的排除

　　在用戶使用IPTV時，由于IP網絡(luò )的不穩定性和IPTV網絡(luò )架構的復雜性，及客戶的使用習慣，會(huì )出現更多的問題，如啟動后無法接入IPTV，頻道切換過慢，常出現馬賽克，聲音斷斷續續等。

　　在現行情況下，在客戶出現問題后，運維人員需攜帶機頂盒，便攜式的電視面，筆記本電腦，相關數據儀表等一大堆的工具去到接入機房檢測，如在接入機房沒檢測到任何問題，還需攜帶這些工具去客戶處檢測，非常麻煩，并且在檢測時只能使用排除法，哪一設備有問題直接更換，無法清楚的了解問題出現的具體原因（如機頂盒出現故障，有可能是機頂盒設置問題，而不是機頂盒本身?yè)p壞）。

3.WatchiTVIPTV監控解決方案

　　3.1 WatchiTVIPTV監控解決方案主要特點

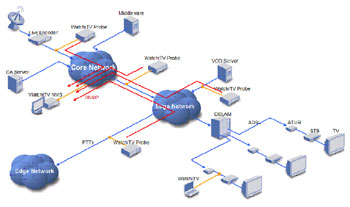

　　本方案能系統完整的對整個IPTV網絡(luò )進行監測及故障排查。在網管中心通過WatchiTVNMS集中統一的查看分布于網絡(luò )中各監測點WatchiTVProMatrix-II所采集的信息，了解整個IPTV網絡(luò )的運行狀態。在IPTV網絡(luò )各關鍵節點安裝WatchiTVProMatrix-II，7*24小時的收集IPTV網絡(luò )中網絡(luò )層及應用層數據，并把相關結果傳送至網管中心的WatchiTVNMS。在IPTV用戶端使用WatchiTVPortable進行IPTV業務的開通和用戶端故障排查。

　　WatchiTVDistributed–IPTV網絡(luò )分布式監控管理

　　在運營商網絡(luò )中，通過WatchiTVDistributed分布式網絡(luò )監控系統對整個IPTV傳輸網絡(luò )進行監控。在網管中心就可以通過WatchiTVNMS集中的查看IPTV網絡(luò )中網絡(luò )層及應用層數據。它能幫你隨時發現問題，并從根源上隔離問題，在出現問題時及時報警，通過分層、分段的信息迅速找出故障，解決問題，提高效率。WatchiTVProMatrix-II探針可以放置到網絡(luò )中任意需監控的位置，從核心網絡(luò )到邊緣節點，它能接入運營中的IPTV網絡(luò )，按照預先設置的門限，監視視頻流的質量。當出現問題后，警報被觸發，WatchiTVProMatrix-II馬上傳遞給網管中心的WatchiTVNMS，網絡(luò )維護人員即可馬上進行處理，迅速解決問題。

　　WatchiTVPortable-客戶端業務開通測試和故障排查

　　在用戶開通時，掃描出所有頻道并測試出頻道切換時間，測試每一頻道的視頻/音頻質量，查看是否達到開通的標準。在用戶報障后，通過WatchiTVDistributed發現IPTV傳輸網絡(luò )沒有任何問題，就可使用WatchiTVPortable在用戶端進行測試，監測STB的啟動過程（查看STP啟動中是否出現問題，是否認證未通過，是否中間件未連上等），監測IGMP控制信號（頻道切換時間是否過長，加入組/離開組是否成功等所有控制信號，檢測是否由于控制信號不正確引起IPTV出現問題），實時的分析視頻流（查看視頻質量，可查看PCRJitter、MPEGBitRate、MPEGPacketLoss，檢測視頻質量是否出現問題），ATUR信息查詢（查詢ATUR上傳/下載數率，查詢ATUR信噪比等硬件信息，檢測物理鏈路是否正常）。

　　3.2 WatchiTVIPTV監控解決方案的優點

　　本方案能幫助運營商實時查看IPTV網絡(luò )，出現問題時實時報警，以便迅速的發現問題，解決故障。

　　在運營商監控中心，使用WatchiTVDistributed，可以只通過一個屏幕查看整個IPTV的網絡(luò )現狀，出現問題實時顯示并自動記錄下來，通過進一步的查看詳細資料找到問題的根源，是在哪一個地點出了問題，出問題的協議層在哪里。還可以跟SMS系統聯網，實現無人值守，出問題時通過SMS進行報警，管理人員可以使用WEB方式，遠程登入查看，解決問題。

　　在IPTV網絡(luò )優化/業務管理層，可通過WatchiTVDistributed的歷史報表（年、月、日），了解IPTV網絡(luò )/業務的整體性能，來決定是否進行優化或者擴容。

　　在IPTV客戶端運維，使用WatchiTVPortable，只需攜帶筆記本電腦，就可以很方便的在用戶處/接入機房進行測試，判斷出問題點。方便、快截，并且無需另行攜帶機頂盒及電視機。

4.系統功能

　　4.1 WatchiTVDistributed系統功能

　　4.1.1 功能概述

　　WatchiTVDistributed是一個分布式的IPTV全網監控解決方案，它能集中的查看IPTV網絡(luò )中網絡(luò )層及應用層數據，隨時了解IPTV網絡(luò )的現狀，即時發現問題，以便網絡(luò )維護人員能夠迅速有效的解決問題，并且具備功能強大的報表功能，最低可出具每一頻道的時報表，幫助用戶了解近段時間IPTV網絡(luò )情況。WatchiTVDistributed包括WatchiTVNMS和WatchiTVProMatrix-II兩個設備。

　　WatchiTVNMS是整個IPTV分布式管理系統的核心，它提供實時的視頻/網絡(luò )管理、縫合監測、報警及報告功能。WatchiTVNMS是一個可擴展的解決方案，支持在網絡(luò )中使用WatchiTVProMatrix-II同時監測數百個頻道。WatchiTVNMS提供了簡單易用的接口，使用標準的SNMP協議收集整個IPTV網絡(luò )中所有的WatchiTVProMatrix-II監測數據。

　　WatchiTVProMatrix-II是一個被動的，非插入式的網絡(luò )監測控針，它能讓你集中的查看IPTV網絡(luò )中網絡(luò )層及應用層數據。它能幫你從根源上隔離問題，迅速解決問題，提高效率。WatchiTVProMatrix-II探針可以放置到網絡(luò )中任意需監測的位置，從核心網絡(luò )到邊緣節點。使用WatchiTVProMatrix-II接入運營中的IPTV網絡(luò )，按照預先設置的門限，監視視頻流的質量。當出現問題后，警報被觸發，WatchiTVProMatrix-II能馬上傳遞給網管中心的WatchiTVNMS，網絡(luò )維護人員即可馬上進行處理，迅速解決問題。WatchiTVProMatrix-II即可作為一個單獨的數據采集設備，也可作為一個探針，分布的放置在整個IPTV網絡(luò )中構建一個可升縮的IPTV監測解決方案。

　　4.1.2 功能特征

　　(1)、集中的監控IPTV網絡(luò )業務質量

　　使用WatchiTVDistributedIPTV分布式監控系統，能集中統一的查看整個IPTV網絡(luò )的現狀，通過使用WatchiTVNMS收集分布于各監測點的WatchiTVProMatrix-II數據并顯示出來。用戶不必使用傳統的監控方式，用一堵電視墻來監控視頻質量，只需使用一個顯示器就能查看到整個IPTV網絡(luò )現狀，并且在出現問題時還可自動報警，進行更深入的分析。

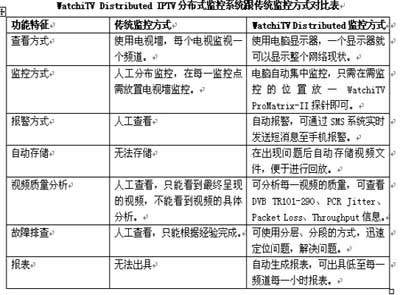

WatchiTV Distributed IPTV分布式監控系統和傳統監控方式相比

　　用戶能通過WEB的方式一目了然的查看到每一頻道在各個不同位置的視頻質量（如下圖，主畫面可顯示每一頻道的DVBTR101-290、PCRJitter、PacketLoss、Throughput，并且使用顏色區分狀態，綠色表示正常，紅色表示有故障出現。），并且可以實時的遠程查看該頻道在該監測點的視頻，以主觀感知的方式查看相關故障參數對視頻的影響。

　　在視頻質量發生問題后（相關參數超過門限，以紅色顯示），會(huì )實時的進行抓取視頻流進行保存，并且可以跟短信系統SMS相結合，第一時間將問題反映給維護人員，以便及時發現問題，迅速解決問題。

　　在出現問題后，可深入查看每一個WatchiTVProMatrix-II所有頻道的詳細信息，包括頻道號、頻道名稱、IP地址、端口、DVBTR101-290、PCRJitter、PacketLoss、Throughput，以便用戶能非常方便的查看該位置IPTV業務運行情況，方便管理及維護。

　　(2)、深入的分析每一視頻流質量

　　WatchiTVDistributed對于處于WatchiTVProMatrix-II監控點的每一視頻流（包括每一頻道），都可進行更進一步的詳細分析。可以查看到PAT及PMT的詳細解碼信息，按時間顯示的視頻流PCRJitter、吞吐量、丟包以及每一PID的實時吞吐量，PCR速率，并且以較明顯的顏色顯示出相關狀態（綠色正常，紅色超過門限），使用戶能夠一目了然的看到現行IPTV視頻流的質量，并且可以實時的遠程查看該視頻流，以主觀評判的方式查看相關參數對視頻質量的影響。

　　在本視圖中，單擊吞吐量的時間圖可以顯示數據包到達間隔分布圖，有時我們查看IPTV視頻質量比較正常，通過查看數據包到達間隔分布圖，發現數據包在一個很短的時間內大量到達，雖然在短時間內IPTV業務正常，但如果這種突發的流量的次數增多或者時間增長，在IPTV網絡(luò )中的交換機或者用戶端的STB沒有辦法承受這個突發的流量，就會(huì )產生丟包等問題，以至于影響到整個IPTV業務的運行。

　　用戶在查看IPTV業務質量時，如發現問題，還可以更進一步的查看視頻PES包頭解碼的詳細信息，包括PES加擾控制信息、PES優先級別指示、數據適配定位指示符、有否版權指示、原版或拷貝指示、有否顯示時間標記（PTS-PresentationTimeStamp）/解碼時間標記(DTS-DecodeTimeStamp)標志、PES包頭有否基本流時鐘基準(ESCR-ElementaryStreamClockReference)信息標志、PES包頭有否基本流速率信息標志、有否數字存儲媒體（DSM）特技方式信息標志、有否附加的拷貝信息標志、PES包頭有否循環冗余校驗（CRC-CyclicRedundancyCheck）信息標志、有否PES擴展標志。有擴展標志，表明還存在其它信息。如，在有傳輸誤碼時，通過數據包計數器，使接收端能以準確的數據恢復數據流，或借助計數器狀態，識別出傳輸時是否有數據包丟失。

　　在監測中，如發現DVB錯誤，還可以更進一步的查看DVBTR-101290（TR101-290是DVB系統測量標準之一，它定義了三個優先級，是碼流監測的一項主要內容。通過這三個優先級的監測，可以檢驗被監測的碼流是否符合MPEG-2和DVB標準。）詳細解碼信息，包括以下三個優先級的信息：

　　第一優先級：同步錯誤(TSSyncLoss)、同步字節錯誤(SyncByteError)、包識別丟失(PIDMssing)、節目相關表(PAT)、節目對照表(PMT)、連續計數錯誤(ContCountError)。

　　第二優先級：數據傳輸錯誤(TransportError)、循環冗余校驗(CRC)、節目參考時鐘間隔錯誤(PCRDiscont)、節目參考時鐘抖動錯誤(PCRJitterError)、播出時間標記(PTS)。

　　第三優先級：網絡(luò )信息表(NIT)、業務描述表(SDT)、每路信息表(EIT)等。
