遠程視頻會(huì )議系統概述及組網結構
2008/11/20
摘要：在多個會(huì )議場點進行多點會(huì )議時，必須設置一臺或多臺MCU（多點控制設備）。MCU是一個數字處理單元，通常設置在網絡(luò )節點處，可供多個會(huì )議場點同時進行相互間的通信；MCU應在數字域中實現音頻、視頻、數據信令等數字信號的混合和切換（分配），但不得影響音頻、視頻等信號的質量。
視頻會(huì )議的組網結構
視頻會(huì )議系統的組網結構隨與會(huì )者參加方式的不同有所不同，從整體上看，有兩種組網結構：點對點組網結構和多點會(huì )議組網結構。
點對點組網結構
點對點視頻會(huì )議系統只涉及到兩個會(huì )議終端系統，其組網結構非常簡單不需要MCU，也不需要增加額外的網絡(luò )設備，只須在終端系統中系統控制模塊中增加會(huì )議管理功能即可實現。其組網結構見圖所示，圖中控制協議虛線實際上并不存在，其內容也是通過接口相互傳遞。兩個會(huì )議場點（終端系統）只須相互撥號呼叫對方并得到對方確認后便可召開視頻會(huì )議。通信網絡(luò )根據視頻終端的不同，通信網絡(luò )可以選擇IP廣域網、ISDN（BRI/PRI）、E1、DDN專線、衛星線路（V.35）等。
多點會(huì )議組網結構
在多個會(huì )議場點進行多點會(huì )議時，必須設置一臺或多臺MCU（多點控制設備）。MCU是一個數字處理單元，通常設置在網絡(luò )節點處，可供多個會(huì )議場點同時進行相互間的通信；MCU應在數字域中實現音頻、視頻、數據信令等數字信號的混合和切換（分配），但不得影響音頻、視頻等信號的質量。
多點會(huì )議組網結構比較復雜，根據MCU數目可分為兩類：?jiǎn)蜯CU方式和多MCU方式。而多MCU方式一般又可分為兩種：星型組網結構和層級組網結構。
單MCU方式

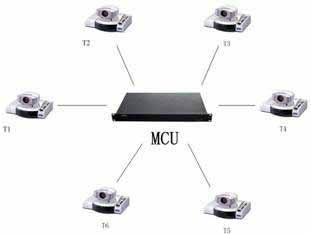

在會(huì )議場點數目不多且地域分布比較集中時，可采用單MCU方式，其組網結構見圖所示。圖中T1-T6均為視頻會(huì )議終端系統設備。
多MCU方式星型組網結構

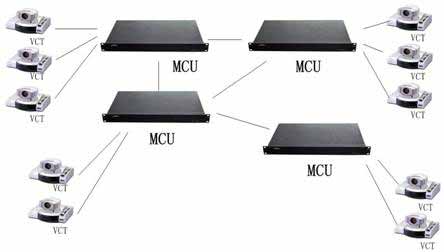

多MCU連接星型組網結構見圖所示，其中VCT是視頻會(huì )議終端VideoConferenceTerminal的縮寫
多MCU方式星型組網結構
這種星型結構對會(huì )議終端系統要求較低，增加新會(huì )議場點時易擴展。MCU功能類似于交換機，各MCU在這種組網結構中地位平等。由于該組網方式的會(huì )議場點數目較多，其會(huì )議控制模式宜采用主席控制模式。
系統主要設備：
