基于IMS實現網絡(luò )融合

鮮偉　李小文 2008/07/18

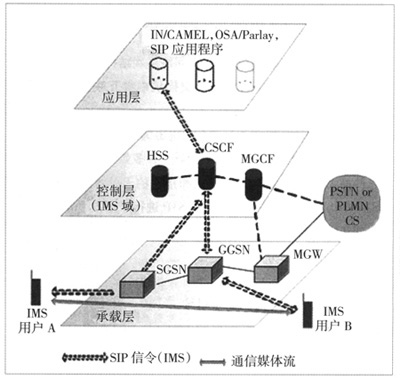

圖1　IMS系統結構

　　在IMS體系結構中，最底層為承載層。承載網是基于分組交換的，用于提供IMSSIP會(huì )話的接入和傳輸。主要的承載層設備有SGSN（GPRS業務支撐節點）、GGSN（網關GPRS業務支撐節點）以及MGW（媒體網關）。其中SGSN和GGSN可以重復利用現有網絡(luò )設備，不需要硬件升級，僅通過做相關配置就可以支持IMS。MGW是負責媒體流在IMS域和CS（電路交換）域互通的功能實體，主要解決語音互通問題。無論具體采用哪一種接入方式，只要基于IP技術，所有的IMS用戶信令就可以很好地傳送到控制層。

　　中間層為信令控制層，由網絡(luò )控制服務器組成，負責呼叫管理及會(huì )話設置、修改和釋放，所有IP多媒體業務的信令控制都在這一層完成。主要的功能實體有CSCF、HSS（Home Subscriber Server，歸屬用戶服務器）、MGCF等，這些網元執行不同的角色，如信令控制服務器、數據庫、媒體網關服務器等，協同完成信令層面的處理功能，如SIP會(huì )話的建立、釋放。這一層僅對IMS信令負責，最終的IMS業務流不經過這一層，完全通過底層的承載層做路由實現端到端通信。

　　最上層為應用層，由應用服務器和內容服務器組成，負責為用戶提供IMS增值業務，主要網元是一系列通過CAMEL、OSA/Parlay和SIP技術提供多媒體業務的應用平臺。運營商可以自行開發一些基于SIP的應用，通過標準SIP接口與IMS系統連接；如果運營商需要連接第三方SP的應用，IMS可以和標準的API，如OSAAPI連接，通過OSA/Parlay GW對第三方非信任的SP業務進行鑒權和管理。

　　3、IMS實現網絡(luò )融合的優勢

　　隨著通信網絡(luò )的發展與演進，融合不可避免，固網和移動網絡(luò )的融合（FMC）更是迫切需要解決的問題。IMS進一步發揚了軟交換結構中業務與控制分離、控制與承載分離的思想，比軟交換進行了更充分的網絡(luò )解聚，網絡(luò )結構更加清晰合理。網絡(luò )的解聚使得垂直業務模式被打破，有利于業務的發展；另外，不同類型網絡(luò )的解聚也為網絡(luò )在不同層次上的重新聚合創(chuàng )造了條件。這種重新聚合，就是網絡(luò )融合的過程。利用IMS實現對固定接入和移動接入的統一核心控制，主要是IMS具有以下特點：

　　（1）與接入的無關性。雖然3GPP IMS是為移動網絡(luò )設計的，TISPANNGN是為固定xDSL寬帶接入設計的，但它們采用的IMS網絡(luò )技術卻可以做到與接入無關，因而能確保對FMC的支持。從理論上可以實現不論用戶使用什么設備、在何地接入IMS網絡(luò )，都可以使用歸屬地的業務。控制層和業務層之間的開放接口使得來自不同接入網絡(luò )的呼叫/會(huì )話可以進行統一的處理。

　　（2）統一的業務觸發機制。IMS核心控制部分不實現具體業務，所有的業務包括傳統概念上的補充業務都由業務應用平臺來實現，IMS核心控制只根據初始過濾規則進行業務觸發，這樣消除了核心控制相關功能實體和業務之間的綁定關系，無論固定接入還是移動接入都可以使用IMS中定義的業務觸發機制實現統一觸發。

　　（3）開放的業務環境。IMS的業務除由運營商自己提供以外，還允許由第三方提供。IMS提供標準接口，業務開發基于A(yíng)PI而不是直接面對復雜的網絡(luò )協議，屏蔽了網絡(luò )協議的復雜性。

　　（4）一致的業務歸屬能力。在CS域和PS域以及PSTN，業務提供能力都與用戶當前所在的設備有關系。在歸屬網絡(luò )，已經開通的業務在漫游地設備并不一定能夠提供。IMS在這方有很大的變化，所有業務處理信令都要回到歸屬網絡(luò )，業務環境也是由歸屬網絡(luò )提供的。IMS采用分層結構的P-CSCF，I-CSCF和S-CSCF來對用戶信令做出歸屬地控制，支持用戶移動性，用戶無論漫游到任何地方，信令信息都會(huì )發送回歸屬地。漫游用戶的所有業務都由拜訪地的P-CSCF路由到歸屬地，由歸屬地的S-CSCF控制用戶業務并根據用戶簽約數據將業務觸發到本網或者第三方的應用上，從而保障了業務的一致性、簡單性，使得用戶無論在何處接入，采用何種接入方式均可享受與在歸屬地一樣的業務感受，IMS向用戶提供了VHE（虛擬歸屬業務環境）的能力。

　　（5）統一的用戶數據庫。HSS（歸屬業務服務器）是一個統一的用戶數據庫系統，既可以存儲移動IMS用戶的數據，也可以存儲固定IMS用戶的數據，數據庫本身不再區分固定用戶和移動用戶。特別是業務觸發機制中使用的初始過濾規則，對IMS中所定義的數據庫來講完全是透明數據的概念，屏蔽了固定和移動用戶在業務屬性上的差異。

　　IMS所具有這些特征可以同時為移動用戶和固定用戶所共用，這就為同時支持固定和移動接入提供了技術基礎，使得網絡(luò )融合成為可能。

　　4、結束語

　　IMS作為一種網絡(luò )框架結構的標準，在現有網絡(luò )中的應用還不多；但是它作為移動和固定接入融合的統一架構，IMS卻是未來電信網進一步發展和演進的方向。從IMS的體系結構來看，用IMS實現網絡(luò )融合具有不可比擬的優勢，但IMS仍然面臨網絡(luò )、業務、管理、運營和體制等多個層面的問題，并且其許多功能尚需完善。由于IMS最初并未考慮到固定接入的需求，使得規范上需要進行擴展；多種接入方式的引入，整個網絡(luò )的復雜度大大提高。IMS需要綜合考慮各種固定和移動接入網絡(luò )的特征，確保為各種終端都能提供服務。由此可見，基于IMS實現固定網絡(luò )和移動網絡(luò )的融合不是一蹴而就的，必定是一個循序漸進的過程，是一個不斷完善的過程。
