軟交換網絡(luò )安全威脅和需求淺析

2008/06/23

• 備份和倒換的可靠性無法保障：關鍵設備的倒換（特別是一些關鍵接口板）一般會(huì )影響業務或者設備運行，倒換的成功率目前無法保障，可能在緊急情況下無法順利進行倒換。



• 軟件的可靠性無法保障：目前一些廠商的軟件版本和補丁策略存在一定問題，軟件和補丁過多帶來了兼容性和可靠性問題。

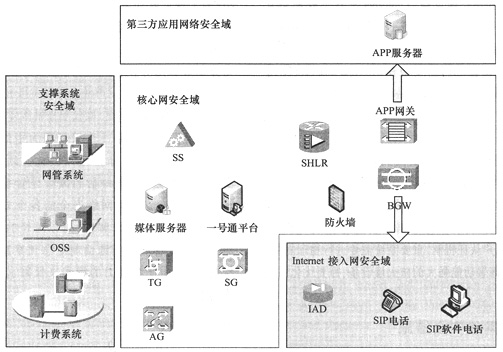

圖1　軟交換網絡(luò )安全域的劃分

　　核心網安全域包括所有的軟交換機，TG、AG、SG等接入網關，BGW類設備，關鍵業務平臺（包括SHLR、號碼轉換平臺等），軟交換媒體服務器和應用服務器，開發給第三方業務接口的應用網關。Internet接入網安全域包括所有分配公網地址的SIP電話終端、IAD類設備、各類SIP接入的PC等。支撐系統安全域包括網管、計費和OSS等輔助運營系統。第三方應用網絡(luò )安全域主要包括所有以開發業務接口方式接入的應用服務器，鑒于目前實際應用中很少涉及到這種應用，這里不討論該區域的安全需求。

3.2　各安全域的安全需求

（1）核心網安全域

　　核心網安全域是軟交換網絡(luò )的安全核心。從現網情況來看，核心網的承載層一般都采用專用IP網和VPN方式組網，安全域內設備（包括各種AG）本身的管理和控制可以認為是安全的。核心網安全域的安全需求有：設備的可用性，即可以在各種情況下（包括設備故障、網絡(luò )風暴、話務沖擊等）保證設備和承載業務的正常運行；需要在核心網與其他網絡(luò )連接處部署BGW和防火墻等設備進行內外網隔離；網絡(luò )中的SS等設備需具備完善的設備認證和授信方式，防止非法登錄；核心網節點間需采用心跳和媒體檢測等方式進行狀態檢查，及時更新節點狀態，保證業務正常；接入節點需具備帶寬和業務管理能力，防止用戶非法占用帶寬和使用業務；核心網節點應具備對異常信令和消息的處理能力，防止人為攻擊等造成節點癱瘓或過負。

（2）Internet接入網安全域

　　Internet存在安全問題，當通過Internet提供軟交換業務時，需要保證業務接入設備與軟交換網絡(luò )之間的通信安全。Internet接入網安全域的安全需求有：在SIP電話、軟件電話等終端設備與Internet和軟交換網絡(luò )互聯設備之間需要應用L2TP、IPSec等隧道技術；小容量AGW、IAD等通過Internet接入時，它們與Internet和軟交換網絡(luò )互聯設備之間需要應用GRE、IPinIP、IPSec等隧道技術；需要完善的接入設備認證和授信手段，防止冒名使用。

（3）支撐系統安全域

　　支撐系統主要包括網管、計費和OSS等系統。雖然支撐系統不向用戶直接提供業務，且都在內網區域內，受攻擊的可能性較小，但其功能的特殊性且大多采用通用操作系統，因此必須保證其安全。支撐系統安全域的安全需求有：高強度的用戶認證機制；重要系統需要進行物理隔離，并且網間需要部署功能強大的防火墻設備；需要優化系統安全策略。

4、軟交換網絡(luò )安全措施

（1）承載網層面

　　軟交換網絡(luò )的承載層現在除了用專網和MPLS VPN等手段進行網絡(luò )隔離外，一些廠商采用在關鍵節點放置網絡(luò )探頭，以ping段包的形式進行偵聽等手段進行網絡(luò )質量監控，目前這種方式有以下難題需要解決：一是ping包和軟交換消息包的長度差異較大，在一定丟包率情況下無法滿足軟交換信令的要求；二是ping包的頻率不能設置太短，在承載網完全中斷情況下，可以準確定位故障點，但是在閃斷或者網絡(luò )質量不穩定情況下，難以保證實時性業務的質量和實現故障定位。

（2）網絡(luò )層面

　　在軟交換設計和規劃期間，應該對軟交換網絡(luò )安全有全面考慮：承載網的安全，包括網絡(luò )隔離、防攻擊等；關鍵業務節點的備份和用戶的業務歸屬；業務的合理配備和設置，盡量在分散和易管理間找到平衡。

　　對于軟交換網絡(luò )特有的雙歸屬容災應該加以充分利用，彌補網絡(luò )安全漏洞，但需注意對雙歸屬機制進行完善，包括網關的切換策略、軟交換的控制策略、心跳參數設置策略、容災數據庫管理等。

（3）軟交換設備層面

　　軟交換設備的安全主要靠廠商的安全設計來保證，但同時應該重視以下幾個方面：建立關鍵板件檢測制度和定期切換檢測制度，充分保證關鍵板件倒換成功；為了保證軟件版本和補丁的安全性，廠商應建立軟件版本安全控制體系，運營商應加強入網檢驗制度和應用流程管理，共同解決軟件的安全性和兼容性問題；充分了解和用好設備的自保護措施，如軟交換的過負荷保護機制。

（4）管理層面

　　網絡(luò )安全工作是一個以管理為主的系統工程，靠的是“三分技術，七分管理”，因此必須制定一系列的安全管理制度、安全評估和風險處置手段、應急預案等，這些措施應覆蓋網絡(luò )安全的各個方面，達到能夠解決的安全問題及時解決，可以減輕的安全問題進行加固，不能解決的問題編制應急預案減少安全威脅。與此同時，需要強有力的管理來保障這些制度和手段落到實處。

5、結束語

　　軟交換網絡(luò )是一個新的網絡(luò )，它不僅肩負著PSTN業務過渡的重任，還擔負著新業務和新網絡(luò )的未來，IP承載、網關多重歸屬、承載和業務分離、更加開放的接口等新特性無一不對網絡(luò )安全提出了高要求，軟交換網絡(luò )安全將是一個需要長期關注和研究的話題。
