IP多媒體子系統及其在固網移動融合中的應用

2007/10/29

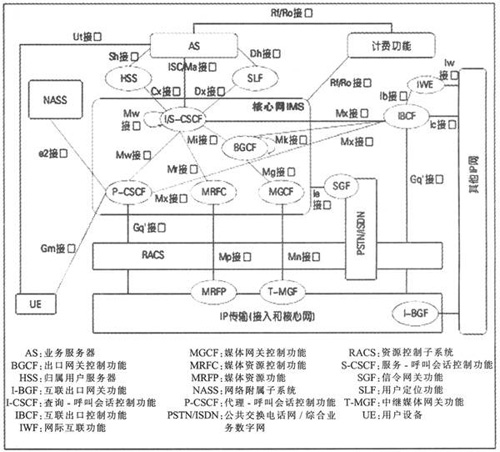

圖1　IMS網絡(luò )架構

圖1是IMS的整體網絡(luò )架構示意圖，其主要的邏輯實體有：

（1）代理-呼叫會(huì )話控制功能（P-CSCF）

　　主要完成用戶IMS業務的代理功能、信令的安全性功能、承載的授權功能、計費策略下載功能等；在用戶設備獲得IMS服務時，P-CSCF是第一個聯系節點。P-CSCF的作用就像一個代理服務器，它把收到的請求和服務進行處理或轉發。主要完成和用戶接入的相關功能，如信令壓縮、安全性等。

　　P-CSCF的引入使得業務的接入和控制得到了分離，使得歸屬業務控制成為可能。

（2）查詢-呼叫會(huì )話控制功能（I-CSCF）

　　主要完成歸屬網絡(luò )S-CSCF的分配功能（用戶注冊時）、IMS呼入的路由功能。通過在網絡(luò )接口處插入I-CSCF設備對進出本網絡(luò )的會(huì )話初始協議（SIP）信令進行轉接，可隱藏SIP信令中的內部路由信息，從而實現不同網絡(luò )運營商之間隱藏內部網絡(luò )邏輯的需要。

（3）服務-呼叫會(huì )話控制功能（S-CSCF）

　　主要完成用戶的認證、注冊、業務授權、業務觸發、業務路由、計費等功能。S-CSCF執行會(huì )話控制功能，它可以根據網絡(luò )運營商的需要，維持會(huì )話狀態信息。S-CSCF是為用戶服務的主要服務節點，在用戶注冊期間進行分配。P-CSCF和S-CSCF兩者配合完成IMS的業務歸屬控制特性。

（4）出口網關控制功能（BGCF）

　　BGCF用來選擇與PSTN接口點相連的網絡(luò )。如果BGCF發現自己所在的網絡(luò )與接口點相連，那么BGCF就選擇一個媒體網關控制功能（MGCF）與PSTN交互。如果接口點在另一個網絡(luò )，那么BGCF就把會(huì )話信令轉發給另一個網絡(luò )的BGCF。

（5）媒體網關控制功能（MGCF）

　　MGCF是IMS控制面與傳統PSTN/CS網絡(luò )的互通點，控制IMS-MGW以完成媒體面的互通：在IMS側與I/S-CSCF互通，在PSTN/CS側完成SIP到BICC/ISUP協議轉換。

（6）HSS

　　HSS存儲IMS用戶的簽約數據、業務屬性數據、位置信息、鑒權信息等；也可提供傳統的歸屬位置寄存器（HLR）功能（如電路域簽約數據、分組域簽約數據）和各種接口。

（7）簽約定位功能（SLF）

　　根據SIP統一資源標識符（URI）定位HSS，需要訪問HSS的實體均需調用。

（8）業務服務器（AS）

　　主要完成業務邏輯的控制和執行。

（9）媒體資源控制功能（MRFC）

　　MRFC是IMS域內部的媒體控制資源功能。MRFC維護、控制MRFP中的媒體資源；與S-CSCR互通，間接接受AS的控制。

（10）媒體資源功能（MRFP）

　　MRFP是IMS域內部的媒體資源功能，接受MRFC控制，提供聲碼器資源、通知音資源、會(huì )議橋資源等。

（11）資源控制子系統（RACS）

　　RACS主要完成管理控制、資源預留、策略控制、網絡(luò )地址轉換（NAT）穿越和控制等功能。

（12）網絡(luò )附屬子系統（NASS）

　　NASS主要完成終端IP地址的分配、接入網絡(luò )的配置、接入網絡(luò )的鑒權和認證等功能。

3、固定移動融合

　　固定移動融合（FMC）的理念早在20世紀90年代就被提出，由于當時技術上的限制、標準化工作的缺乏等原因，并沒有被業界廣泛接受，相應的業務也沒有被廣泛地開展。近年來，隨著新技術、新業務不斷涌現，使得傳統的單一電信網絡(luò )體系架構面臨前所未有的挑戰。構建一個統一、融合的通信信息網，是電信業最終的目標，但是，達到這個目標需要一個相對漫長的過程。在這個過程中，不同網絡(luò )之間的相互滲透、相互融合將一直伴隨著網絡(luò )的演進。

　　固定移動融合包括多個方面：網絡(luò )融合、業務融合、運營支撐平臺融合等，它不會(huì )一蹴而就，是一個長期發展的過程。因此，網絡(luò )融合的實施方案應遵循分步驟、分層次進行的策略。

　　目前，針對大規模的傳統PSTN網絡(luò )和PHS網絡(luò )，固定運營商通過固網智能化等手段對網絡(luò )結構進行調整和改造，使其在業務層面上進行融合匯聚。并逐步用軟交換替代傳統交換機，實現電信網絡(luò )軟交換智能化，逐步向下一代網絡(luò )（NGN）演進。但隨著3G牌照的發放，固網運營商固定移動網絡(luò )融合的進程會(huì )被加速。

　　移動運營商方面，隨著3G牌照的發放。移動運營商需要建設基于軟交換架構的3G網絡(luò )，以2G/3G一張網的形式進行運營。并通過IMS試驗局部署，驗證IMS架構對多種接入方式以及多種業務的支持能力，通過小規模地面向集團客戶提供固定數據類業務，獲取全業務網絡(luò )運營經驗。

　　隨著IMS以及相關技術的商用化進一步成熟，網絡(luò )融合將進入到固定及移動核心網絡(luò )融合階段。此階段的主要特征是統一的核心網絡(luò )，與接入方式無關。無論是現有的固網運營商還是移動運營商，最終發展都將融入到NGN統一的發展架構中。

4、IMS對固定移動融合中的支撐

　　從電信網絡(luò )的總體發展趨勢看，固定通信網和移動通信網都朝著分層化的方向發展，并且結構也越來越清晰，各層內部以及各層之間的協議接口也朝著標準化、開放化方向發展。

4.1　IMS支持核心控制層融合

　　目前傳統的基于TDM的電信交換網絡(luò )正在向軟交換控制架構演進，而考慮到未來的核心控制層需要滿足固定移動統一接入、統一控制的需求，IMS由于其與接入無關、統一的會(huì )話控制和用戶數據、開放和統一的應用平臺等特性，使得IMS逐步成為業界公認的固定移動網絡(luò )融合的基礎。

　　從標準體系看，IMS是一個多組織共同認可的標準體系，不會(huì )產生不同標準組織間協議不兼容的問題，這是IMS支持固網和移動網融合的前提和基礎。

　　從網絡(luò )架構和協議看，IMS架構中的服務—呼叫會(huì )話控制功能（S-CSCF）是整個網絡(luò )的核心；代理—呼叫會(huì )話控制功能（P-CSCF）是終端接入IMS系統的入口；媒體網關控制功能（MGCF）和IMS-MGW是與電路域和PSTN互通的功能實體；媒體資源控制部分（MRFC）和媒體資源處理部分（MRFP）是實現多方會(huì )議的功能實體；出口網關控制功能（BGCF）是IMS域與外部網絡(luò )的分界點。這些功能實體都可以為固網和移動網共用。并且在IMS架構中，各種功能實體間的接口協議主要采用SIP協議。SIP協議是應用層的協議，與接入網絡(luò )的類型無關。

　　所以，IMS從網絡(luò )架構和協議上均支持固網和移動網的融合。部署基于IMS架構的核心控制網絡(luò )將是網絡(luò )融合進程中重要的一環，也是對運營商現有的垂直單一網絡(luò )體系架構的一次變革。

4.2　IMS支持業務層面融合

　　實現固定和移動業務的融合是固定移動融合的最終目的，固定和移動融合業務也是未來通信業務的亮點，是全業務運營商實施差異化競爭的重要手段。

　　業務融合是指通過統一的業務創(chuàng )建/傳送平臺，通過獨立的核心網絡(luò )（呼叫會(huì )話控制）和接入網絡(luò )，為不同接入類型的用戶提供業務應用。基于業務整合的應用包括唯一號碼、虛擬專用網（VPN。）、語音信箱、統一消息、會(huì )議和流媒體。

　　實現統一業務平臺的關鍵是具備標準和開放的接口，從而使業務可以簡單和快速地創(chuàng )建和部署。而IMS所具備的開放標準的SIP和Parlay應用編程接口（API）能夠實現核心網絡(luò )和業務提供的分離，這樣將會(huì )出現獨立于網絡(luò )提供商的業務提供商，形成良性的開放式產業價值鏈，促進業務的發展。

5、采用IMS的固定移動融合網絡(luò )對運營的影響

5.1　降低了運營成本

　　未來基于IMS核心控制架構的融合網絡(luò )給運營商帶來了機遇同時，還進一步降低了相應的運營成本。固定移動融合網絡(luò )部署之前，要提供全面的服務，就不得不構建多個單業務的網絡(luò )。帶來了復雜的網絡(luò )管理和居高不下的建設/維護成本（CAPEX/OPEX）。

　　IMS在軟交換控制與承載分離的基礎上，進一步拓展了業務層與控制層的分離。因此IMS除繼承了軟交換承載層統一所帶來的成本優勢之外，更重要是可以降低業務的創(chuàng )新成本。同時，IMS對用戶數據管理、計費等網絡(luò )能力的集中，為降低網絡(luò )的運維成本創(chuàng )造了條件。

5.2　業務快速部署給運營商帶來新的機遇

　　從本質上來說，業務是發展固定移動融合的主要驅動力。基于IMS核心控制的融合網絡(luò )以控制的共性支撐業務的差異性，特別是面向固定接入用戶以及無線接入用戶的業務開放，通過核心控制層面的一致性，保證了用戶業務體驗的統一性。盡管目前有些基于IMS開發的業務還不是很成熟，但IMS網絡(luò )架構體系為人們描繪了一個未來支持全業務的網絡(luò )遠景，已引起眾多電信運營商的關注，電信運營商希望通過IMS網絡(luò )的建設可以提供差異化和多樣化的服務。

6、結束語

　　綜觀全球電信界發展情況可以看出，IMS將是下一代網絡(luò )體系架構中重要的組成部分，是網絡(luò )融合的技術基礎，是運營商重塑全新運營模式的推動力。面對IMS和網絡(luò )融合而帶來的挑戰和機遇，電信運營商除了積極應對技術演進趨勢外，還要不斷求變，找出適合自己的網絡(luò )融合之路。
