大規模IPTV系統中的測試與測量需求

Curtis Howe Marc Savoie 2007/07/16

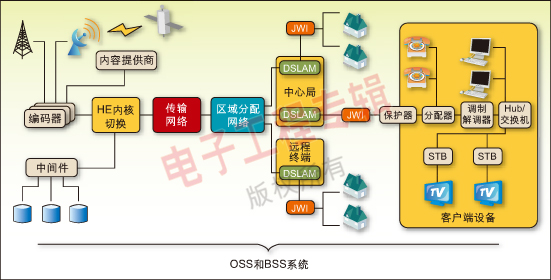

圖1：IPTV網絡(luò )的簡化模型。

　　IPTV業務對視頻編碼、傳輸網絡(luò )、家庭網絡(luò )設備和更高層的應用，特別是中間件和VOD應用提出了許多嚴格的要求。下面將對每個子系統相關的挑戰進行詳細的介紹。

信號獲取和頭端

　　首先，由于目前可提供的許多視頻內容都是供在衛星或有線電視網絡(luò )上分配使用的，由于帶寬的波動可能超出IPTV可用容量，通常視頻將作為可變比特率業務送到運營商的頭端系統。該頭端必須將變化的比特率轉換成一個壓縮的恒定比特率業務。一般來說，每路標清內容所占用的帶寬在3 Mb/s以?xún)龋�而高清節目所需的帶寬為此帶寬�?-6倍(不過，最新的壓縮系統可以將帶寬需求減少50 %)。

　　對于每一個編碼器來說，上述的壓縮比和處理要求仔細調整的離散參數多達20個左右，而通常IPTV系統中有多達幾百個可用信道。一旦最佳的編碼格式確定后，對于通信頭端的視頻通道上行碼流中的任何變化，它都必須保持不變。

IP傳輸和分配網絡(luò )

　　在目前的頭端系統中，構成50-250個線性廣播媒體流信道的視頻承載被送到區域分配中心，然后再送到本地中心局。不包括開銷的廣播承載碼流高達750 Mb/s，如果包括開銷和VOD，匯聚分配帶寬很容易超過1Gb/s。

　　支持IP的基礎設施包括交換機、路由器、radius 、DNS和 DHCP服務器、防火墻、負載平衡器、cache服務器和目錄服務器。

　　網絡(luò )抖動目前是非常值得考慮的一個問題，因為它是造成視頻損傷的一個原因。不過，隨著設備供應商改進其產品來支持視頻流，抖動性能得到穩定的改善。同時，機頂盒對網絡(luò )抖動具有很強的恢復能力，這是因為機頂盒中視頻緩沖器的不斷增加。

　　IP基礎設施方面的一個關鍵挑戰是隨著為了擴展服務區域而導致的網絡(luò )升級，引入新功能和增加客戶時如何確保足夠的容量和性能。這就要求對網絡(luò )的變化進行嚴格的控制，特別是當在產品中引入新技術或者現有技術的新版本的時候。

接入和家庭網絡(luò )

　　在最后一英里中，家庭網絡(luò )和機頂盒在IPTV系統中占據著最大的分量。在這些網絡(luò )段中，具有最少的故障自動修復設備，而正是在最后一英里和家庭網絡(luò )中最易遭受環境的不利影響，并且業務很容易遭受到消費者本身行為的影響，甚至是現場工程師的行為也是如此，這些工程師在對IPTV網絡(luò )的電話網絡(luò )進行維護時甚至根本意識不到他們正在對IPTV業務產生影響。

　　機頂盒和機內軟件也是提供IPTV業務的關鍵部分。除了視頻解碼功能外，通常機頂盒還維護程序導引數據，管理中間件交互事務，信號通道改變并支持用戶接口。

　　有許多問題將影響機頂盒的正常工作。數據包丟失，各種MPEG誤碼和常見的版本問題，都會(huì )引起為用戶提供的視頻信號產生問題。

測試和管理需求

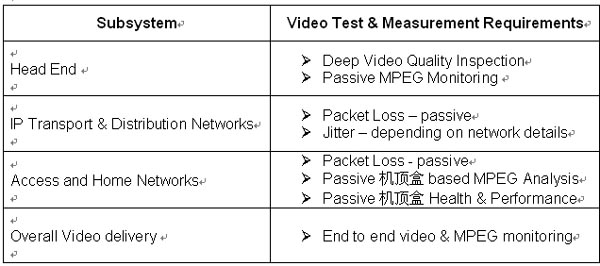

圖2總結了IPTV網絡(luò )中每個子系統相關的測試和管理需求。

圖2：各個子系統的測試和測量需求。

本文小結

　　為了滿足IPTV的各種獨特挑戰，寬帶IP網絡(luò )技術和產品正在快速改進。結合各種嚴格的網絡(luò )更改控制程序，人們期望利用現有的無源IPTV測試和監控技術以及新出現的端到端視頻監控系統，來加速I(mǎi)PTV系統的部署和升級改造，同時確保所提供的視頻信號的質量和可靠性。
