NGN在長途骨干網的應用

2007/05/24

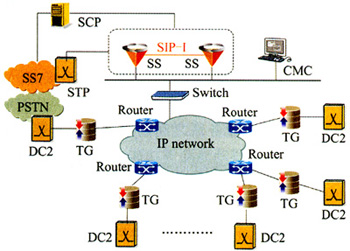

圖1　NGN長途骨干網解決方案網絡(luò )模型

組網方案

　　NGN網絡(luò )作為現有TDM長途網的補充，實現話務的分擔和保護。NGN大容量、廣覆蓋的優勢，可以快速分流長途話務。NGN網與TDM網的關系如圖2所示。

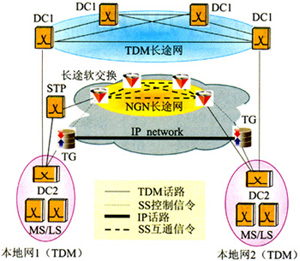

圖2　NGN長途網與TDM長途網結構

軟交換的設置

　　軟交換作為NGN網絡(luò )的核心，負責控制中繼網關設備，實現呼叫控制及路由管理。軟交換應放置在中心節點，作為現有長途局的補充，在網絡(luò )位置上平行于現有長途局。

　　NGN承載在IP網上，采用開放的體系架構，一套軟交換可以控制多個媒體網關。軟交換可采用相對集中設置的方式，不需要與媒體網關配對設置。

　　考慮到建網初期的網絡(luò )規模及業務流量，可按地域將NGN網絡(luò )分為若干個NGN域，在每個NGN域選取一個城市作為大區中心，每個大區中心設立一對軟交換，并設置在不同局址，實現異地雙歸屬冗余備份。大區軟交換控制本大區的中繼網關，對長途業務進行分流和保護。對于單TDM DC1的城市，TG作為第二長途局，對現有DC1長途話務進行分流，與現有DC1形成雙節點進行負荷分擔，為長途業務提供較高的安全保證。對于多TDM DC1的城市，TG作為DC1的備份，與DC1負荷分擔長途語音業務。

中繼網關的設置

　　中繼網關作為與長途的匯接點，負責媒體流的轉換，實現TDM旁路、TDM與VoIP業務流之間的編解碼、打包/拆包、時延抖動濾除等功能。中繼網關與軟交換之間采用H.248協議。

　　實施雙歸屬時，兩個軟交換各承擔部分話務，需設置中繼網關雙歸屬到大區軟交換。中繼網關配置軟交換的原則是，盡量使軟交換的負荷均衡，即各50%的分配原則。

NGN網絡(luò )安全性

　　NGN網絡(luò )的安全性涉及設備安全性和網絡(luò )安全性?xún)刹糠帧?

設備安全性

　　設備安全性包括軟交換設備安全性和中繼網關設備安全性。

軟交換設備安全性

　　軟交換設備負責控制大量的設備和呼叫接續，處理能力和功能非常強大。一個軟交換能支持百萬用戶或等效中繼，這一方面簡化了網絡(luò )結構和層次，有效降低了設備成本和運維支出，另一方面也帶來了安全隱患。當軟交換設備出現故障時，將導致大范圍的通信故障，給整個網絡(luò )造成非常大的影響。

　　為了保證軟交換設備的安全性，首先，要確保軟交換設備自身的安全性。以上海貝爾阿爾卡特A5020 MGC軟交換為例，主要采取了下面幾個措施：（1）在對外網絡(luò )接口上，除了系統需要使用的服務外，如H.248、SIP、MGCP、H.323、INAP等相關協議，其他不使用的網絡(luò )服務（如HTTP）一律關閉，防止非法用戶通過非法的服務入侵設備。（2）利用網絡(luò )路由器實現防火墻功能和網絡(luò )安全協議IPSec的功能，防止非法用戶通過惡意攻擊、竊聽等手段破壞合法用戶的正常服務。（3）網絡(luò )管理系統提供嚴格的用戶認證功能，只有通過認證并擁有合法權限的用戶，才可以對A5020 MGC的各網元進行正常的網絡(luò )管理。

　　其次，采用軟交換雙歸屬機制來保證軟交換設備的安全性。雙歸屬機制是NGN領域獨特的安全容災技術，能夠實現異地的容災備份，這對于應付突發事件具有重要意義。雙歸屬機制主要解決以下問題：（1）連接性檢測。這包括網關、終端設備與軟交換之間的連接性檢測。當檢測到連接丟失后，能夠向備份軟交換設備重新注冊。主備份軟交換之間通過連接性檢測來判斷對端軟交換的運行狀態。其他軟交換通過檢查與主備份軟交換之間的連接性，更新其內部路由表，決定呼叫路由策略。（2）網關、終端設備的重新注冊。網關、終端設備必須具備針對軟交換的重新注冊功能。在網關、終端設備上配置軟交換列表，當檢測到主軟交換不可達時，自動向軟交換列表中的其他軟交換發起注冊。（3）軟交換之間數據的同步及切換策略。當主備份軟交換之間發現對方不可達時，采取必要的措施報告該事件，并決定切換策略。

中繼網關設備安全性

　　在NGN網絡(luò )中，中繼媒體網關必須保證最高級別的可靠性和可用性，以滿足最苛刻的應用需求。以上海貝爾阿爾卡特A7510中繼媒體網關為例，綜合采取了兩個措施：（1）冗余性。其設計目標是要支持不間斷的系統運行，不出現任何單點故障。A7510支持20個模塊，每個模塊可以1+1冗余或者N+1冗余。每一個備用模塊中都維護著一致的配置信息，防止在維護或升級操作時，當A7510網關從活動模塊切換到備用模塊時，發生在線呼叫丟失。（2）內存共享。每個模塊都包含完整的軟件拷貝，確保A7510網關在軟件升級過程中，或者在某個模塊出現故障的情況下，繼續保持聯機的有效狀態。冗余的組件包括系統以及管理軟件、信令以及網關控制軟件等。

網絡(luò )安全性

　　網絡(luò )的安全性包括網絡(luò )防攻擊能力和網絡(luò )冗余配置。

網絡(luò )防攻擊能力

　　鑒于NGN長途骨干網的重要性，建議NGN長途網承載于專用的IP網上，實現NGN核心設備與普通數據流的物理或邏輯隔離，保證網絡(luò )的安全性和防攻擊能力。為了防止外網的非法訪問，可以通過在三層交換機中劃分VLAN和定義訪問控制列表（ACL）的方式進行防護。

　　可以將NGN網絡(luò )劃分為核心網絡(luò )區（信令信任區）、核心媒體區（信令媒體信任區）、網管計費區（運維信任區）、半信任區（DMZ）、非信任區這5個區域。根據不同的區域，在防火墻上定義所需要的ACL。對于不符合ACL的IP包，防火墻將丟棄之。防火墻本身在各區域之間按照路由進行配置。

網絡(luò )冗余配置

　　除了設備本身的可靠性之外，還必須考慮承載網的高可靠性。因此，必須考慮IP網絡(luò )設備的容錯性和冗余性，使得在網絡(luò )組件發生意外故障，以及進行計劃內網絡(luò )升級和變動時，網絡(luò )都能夠保持正常運行。

　　冗余配置如圖3所示。核心設備通過主備份網口與主備份三層交換機連接，主備份交換機之間有VLAN TRUNK（兩條物理鏈路通過802.3ad或FEC匯聚）的連接。同時主備交換機之間運行VRRP協議，以保證路由的惟一性。這種網絡(luò )的冗余配置，可以避免單點故障的發生。

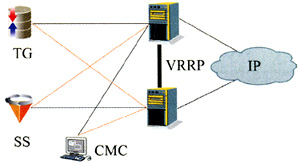

圖3　網絡(luò )的冗余配置
