國土資源視頻會(huì )議系統建設

于志剛 2007/04/16

　　摘要:本文通過對視頻會(huì )議歷史和發展的闡述，以及對視頻會(huì )議相關技術的分析比較，并結合當前國土資源管理工作和信息化工作的需求，說明了建設國土資源視頻會(huì )議系統的必要性，重點論述了系統的設計概況、系統所采用的相關技術、系統的先進性等，最后說明了建設視頻會(huì )議系統的意義。

　　關鍵詞:視頻會(huì )議;H.320；H.323；IP； QoS； SDH；MCU

　　中圖分類號:TP392 文獻標識碼:A 文章編號:4481一((2006) 04-0010一06

1 引言

　　根據《國土資源信息化“十五”規劃和2010年遠景目標(綱要)》和《全國國土資源政務管理信息系統和信息服務系統建設總體方案》的要求，結合當前國土資源管理工作和國土資源信息化工作的需求，國土資源部信自、中心組織實施了國土資源主干網及視頻會(huì )議系統項目系統建設的主要目標之一是:構建以國土資源部為中心，鏈接全國各省、自治區、直轄市、計劃單列市、新疆生產建設兵團國土資源行政主管部門和國土資源部有關直屬單位的國土資源視頻會(huì )議系統。它是建眾在國土資源主干網網絡(luò )系統上的一個重要應用，是網絡(luò )時代出現的新型會(huì )議方式，它集圖像、語音和數據傳輸于體，能為用戶提供快捷、直接、全面的溝通和交流，節約時間，降低成本，提高效率，有著傳統會(huì )議無法比擬的優勢。

2 視頻會(huì )議系統的發展歷史

　　視頻會(huì )議系統的歷史可追溯到上紀60年代初，當時采用模擬會(huì )議電視系統，只能傳輸圖像和語音，設備非常昂貴，應用范圍有限，主要是政府部門和特殊行業。進入80年代中期.通信科技發展迅猛，編碼和信息壓縮技術的發展，使得視頻會(huì )議設備的實用性大為提高。90年代，視頻會(huì )議就已成為現實，通過ISDN連接，將大公司較遠的分散的地點連接起來，但設備昂貴，并且圖像質量很差。近幾年，隨著產品價格的不斷降低，越來越多的客戶可以使用其作為交流的媒體，視訊產品的市場也隨之越來越大。隨著網絡(luò )技術的小斷發展，視頻會(huì )議網絡(luò )端設備技術也不斷發展，傳統的語音采用PSTV傳輸，視頻采用ISDN ( H.320)的傳輸方式最終將被TP ( H .323)網絡(luò )傳輸所代替，基于IP技術的視頻會(huì )議系統將為用戶提供語音、視頻和數據的三網融合。

　　根據網絡(luò )視頻會(huì )議系統傳輸方式的不同，先后經歷了電交換技術和包交換技術，依據這兩種技術，ITU(國際電信聯盟)先后對視頻會(huì )議系統制定了兩個標準H.320與H .323。

2.1 H.320

　　由ITU制定的H.320標準是傳統的電路交換網上視頻傳輸的標準，包括通信、視頻、音頻、多點會(huì )議等多項標準。H.320多點會(huì )儀服務器MCS可以同時支持多個會(huì )議，各個會(huì )議的速率及模式可以不同，還可以在同一會(huì )議中接入不同速率的終端H.320標準下的組網方式有多種，現在廣為應用的DDN網、ISD網、衛星網、數字微波、光纖專網和ATM網均能運載支持H.320標準的視頻會(huì )議。

2.2 H.323

　　H.323由H.320發展而成應用于分組交換網網絡(luò )，是局域網上多媒體通訊的系列標準。近年來，隨著局域網迅猛發展，廣域網帶寬不斷拓寬，Internet應用迅速普及，隨著人們對數據、語音、視頻相結合的通訊需求與日俱增，H.323系列標準也應運而生并不斷完善。IP是H.323產品應用最普遍的網絡(luò )技術。由于IP網絡(luò )本質上是不保證服務質量的，因此ITU定義H.323為“不保證服務質量的分組交換網上傳遞信息的多媒體通信系統”的標準。為此H.323制定了一系列措施以提高和確保服務質量。

　　H.323視頻會(huì )議網絡(luò )在結構上屬于總線型結構，每個H .323的終端都通過本身主機上的LAN網卡連接到網絡(luò )上，包括MCU。此時MCU實際上起到一個多媒體會(huì )議服務器的作用，它為網上的多媒體會(huì )議提供多點會(huì )議服務。它可以分布式地安裝于全網的不同地點，從而控制和調節網絡(luò )的會(huì )議流量，起到分流的作用。

　　H.323網絡(luò )一有四個主要組件，分別是終端、網關(Gateway)、網守(Catekeeper)和多點控制單元(MCU)。

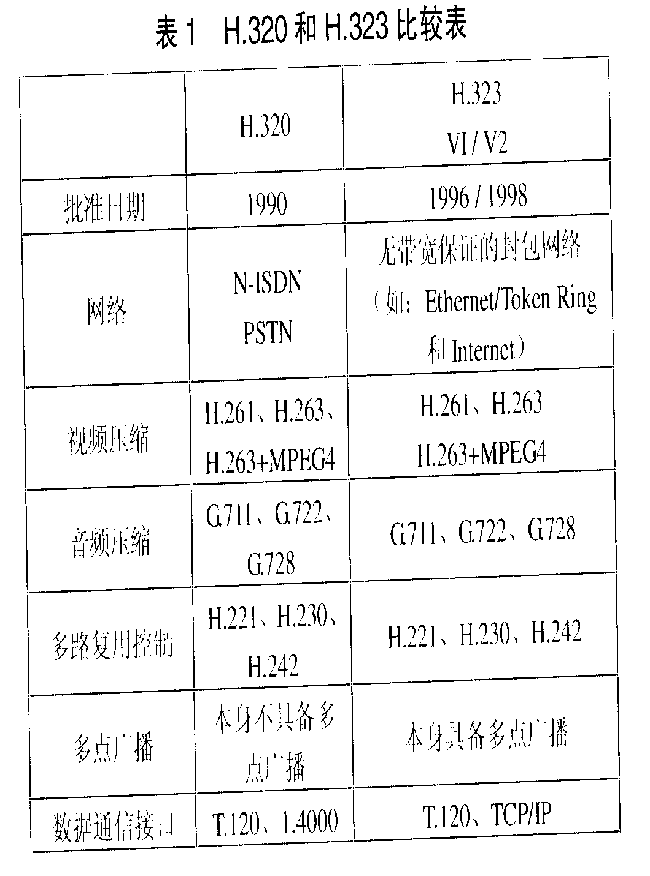

2.3 H.320和H.323比較(表1)



3 國土資源視頻會(huì )議系統建設

3.1 建設目標
　　建成一個穩定、可靠、易用、可擴展、易管理的網絡(luò )視頻會(huì )議系統。

3.2 技術要求
　　在建成國土資源主干網網絡(luò )系統的基礎上，構建國土資源網絡(luò )視頻會(huì )議系統，實現語音、視頻及數據的實時交互傳輸。包括北京國土資源部中心節點、50個國土資源省級節點和部直屬單位節點的連接，其中國土資源部中心節點是整個會(huì )議系統的控制中心，在此設置多點擰制單元(MCU)設備和會(huì )議視訊終端，其他50個分會(huì )場各配置會(huì )議視訊終端，組成基于H.323協議的視頻會(huì )議系統。
  1. 中心節點設置主會(huì )場1個，其他節點設置分會(huì )場各1個，共計51個會(huì )場;

  2. 實現全國范圍的視頻會(huì )議，可以同步傳輸圖像、語音和圖文數據等;

  3. 各會(huì )場的屏幕可同時顯不多個會(huì )場畫面;

  4. 每個視頻終端至少配置一臺攝像機，用來傳輸本地圖像;

  5. 具有多媒體演示功能，可以在會(huì )議過程中演示多媒體信息;

  6. 具有白板功能，能夠完成白板數據的共享;

  7. 系統傳輸速率為2Mbit/S,充分滿足傳輸高質量圖像的同時傳輸數據的需要。
會(huì )議系統可實現以下形式的會(huì )議:
  1. 點對點的會(huì )議模式:任意兩臺終端之間進行點對點的視頻會(huì )議.


  2. 多點會(huì )議:利用多點控制單元(MCU)可實現多點交互式視頻會(huì )議功能，數十個或數百個大型會(huì )議室可以同時召開集群會(huì )議。


  3. 數據共享:在爵視頻數據傳輸的同時，還可以傳送數據，讓用戶更方便地進行資料演示、遠程培訓等工作。
    1. 對多點會(huì )議實現會(huì )議管理，包括以下幾方面的內容:

    2. 對會(huì )議進行登記:MCU對會(huì )議進行預約、參加人員的設定，會(huì )議的時間、帶寬等設定

    3. 議控制:會(huì )議過程中對會(huì )議人員的加入、退出，以及整個會(huì )議的開始、結束等進行控制。

    4. 分屏設定:可以召開4分屏或者更多的分屏方式，在一個畫面上顯示多個會(huì )場。
3.3 設計原則和標準

　　滿足ITU制定的視頻會(huì )議相關標準，以及其他組織和業內通用的標準，同時具備先進性、實用性、集成性、可擴展性、靈活性、安全性、可靠性、經濟性等。具體采用H.323標準構建國土資源視頻會(huì )議系統，網絡(luò )采用星狀網絡(luò )拓撲結構，可滿足舉行國土資源視頻會(huì )議的需求。考慮到邊遠地區建設網絡(luò )的困難，在選擇接入設備時要兼容H.320協議。

3.4 傳輸網絡(luò )平臺

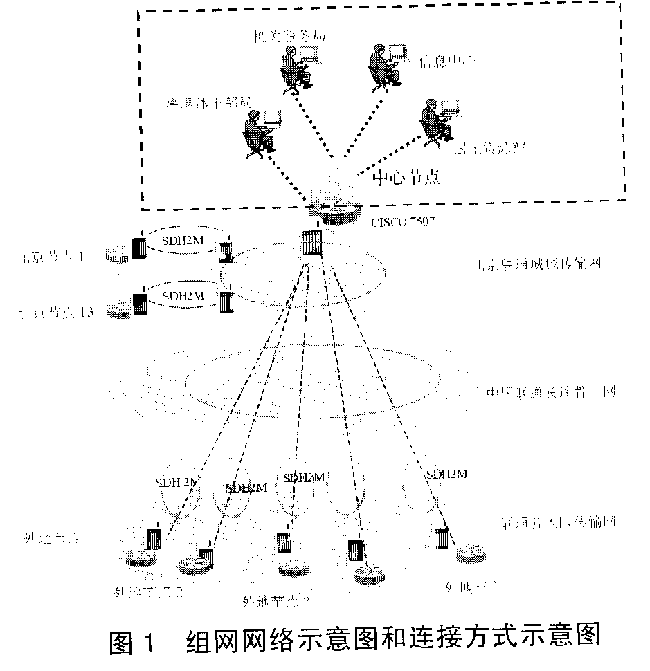

　　國土資源視頻會(huì )議系統建立在國土資源主干網上，其總體架構采用星型網絡(luò )結構，以國土資源部為中心節點，通過中國聯通2M SDH鏈路連接各個省、自治區、直轄市、計劃單列市、新疆生產建設兵團國土資源管理部門和相關國土資源部直屬事業單位各節點，中心節點到各下級節點配置雙路由保護。

　　具體接入方式是通過中國聯通的光纖接入資源，實現國土資源部全國SDH電路的端到端光纖連接。在北京國土資源部中心節點引入中國聯通光傳輸電路，與聯通北京城域網相連，采用華為622H光傳輸系統設備的STM一1模塊提供155M光接口，與國土資源部的骨干路由器信道化155M接口相連，由路由器內部完成155M到2M的拆分，從而實現國土資源部和其他節點2M電路的互連，除可支持目前所需的50個2M數字電路的廣域組網(最大支持63個2MB數字電路的廣域網).同時可滿足其將來擴容需求，提供多個l55M接口。其組網網絡(luò )示意圖和連接方式如圖1。


3.5 會(huì )議系統

　　經過分析論證，國土資源視頻會(huì )議系統選擇華為的戶品。在提供視頻會(huì )議系統設備的眾多廠家中，華為提供了擁有自主品牌的全套視頻會(huì )議解決方案，有自主產權的MCU和終端，性?xún)r(jià)比高。同一廠家的MCU和終端組網不僅可以提供更多的功能，而且工程實施和維護起來更方便。

3.5.1 設備配置

(1)多點控制單元

　　MCU（多點控制單元)在國土資源部中心節點，型號為華為ViewPoint8620視訊交換平臺，是電信級的MCU;和會(huì )議管理系統一起構成了國土資源部視頻會(huì )議系統的核心模塊作為視頻會(huì )議系統的核心設備，
MCU視訊交換平臺提供了如下功能:

①強大的業務特性

　　接入能力強大:單模塊最大容量為128個會(huì )場，通過不同的單板配置組合，可實現容量的靈活伸縮，滿足多種應用規模的需求。

　　多種線路接口:支持E1、ISDN (PRI), V.35,IP, STM-1等線路模式。由系統自動完成不同線路模式的轉換，不需要外置網關。同時，還支持純語音電話加入會(huì )議。

②電信級的設備穩定性

　　單板可熱拔插:所有單板均采用可帶電熱拔插設計，系統可連續工作不斷電。

　　核心模塊主備倒換:采用成熟的主備倒換技術，所有的核心模塊均實現主備倒換，一旦主用系統出現故障時，將自動切換到備用系統.用戶終端不會(huì )感覺到切換過程。

　　嵌入式實時操作系統:采用嵌入式實時操作系統，具有良好的實時性和穩定性，無需文件系統，不會(huì )被病毒感染、不會(huì )被黑客侵占，有極高的系統穩定性。

③高超的網絡(luò )適應性

　　網絡(luò )適應能力:在IP網絡(luò )方面提供QoS保證機制，確保在網絡(luò )質量下降的情況保證系統可用性。

④良好的，可擴展性和可維護性

　　支持系統平滑擴容:采用插板式結構，所有單板能帶電拔插，即插即用，滿足用戶在不同階段的擴容需求。

　　完善的設備網管:提供了完善的網管功能，在有多個設備時，可以通過網管系統對所有設備進行統一的管理和維護。

⑤豐富的特色功能

　　數字多畫面:提供了數字多畫面技術，系統提供9種畫面組合方式，包括一大幾小的混合方式，并且可聲控自動切換，以及主席控制切換。

　　電視監控墻:提供圖像模擬信號輸出接口，多個會(huì )場畫面可組成電視墻，實現主會(huì )場對整個會(huì )議的統一掌握。

（2)視訊終端系統

　　國土資源視頻會(huì )議系統視訊終端設務選擇了兩種型號:華為ViewPoint8030 mBox和iewPoint Openeye.分別用于會(huì )議室型會(huì )場和桌面用戶。在每一個下屬節點會(huì )場會(huì )議室配置1套會(huì )議室型視訊終端，領導辦公室配置1套桌面視訊終端(軟件產品，可直接安裝到個人電腦 )。

會(huì )議室視訊終端提供的主要功能包括:

①容易操作
　　直觀圖形界面：用戶通過遙控器即可實現對系統的所有操作，用戶進行常用操昨時只需一鍵操作，不用進入任何控制界面。

　　支持中文內核:提供中文輸入法，用戶不僅能夠輸入中文會(huì )場名還能發送中文字幕信息給對方會(huì )場。

　　支持后臺操作:提供了WEB控制方式，不需要安裝任何軟件，只要通過網頁瀏覽器即可完成所有操作，操作界面與活功圖像完全獨立，絲毫不影響會(huì )議進行。WEB操作臺還提供了圖像監控功能，可對本地、遠地圖像進行實時監控。

②使用安全

　　完善的安全認證機制:提供完善的安全認證機制。分別提供GK注冊認證、召集用戶身份認證、系統配置權限認證、會(huì )議控制口令保護等多種不同級別的安全保障，能有效防止發生誤操作。

　　良好的網絡(luò )適應能力:具有良好的網絡(luò )適應性。即使網絡(luò )出現誤碼、丟包、時鐘漂移或偶然斷線等不穩定情況.終端仍能最大程度保證會(huì )議正常進行。

③更多特性

　　桌面傳送:無需增加硬件，將用戶計算機屏幕內容實時傳送給對方會(huì )場，并與活動圖像同時顯示，很適合護培訓、教學、匯報等應用場合。

　　XGA輸出:活動圖像或桌面內容都叮通過1GA接口輸出，最高分辨率可達 1024*768象索，可接顯示器、投影儀，提供更好的顯示效果。

　　豐富的會(huì )議模式:支持H.320/H.323多點會(huì )議控制，包括申請主席、釋放主席，觀看會(huì )場、瀏覽會(huì )場、廣播會(huì )場、點名發言、設置多畫面、添加、刪除會(huì )場等功能。

桌面視訊終端提供的主要功能包括:

①多種業務功能

　　遠程視頻通信:既支持點對點方式，也支持多方會(huì )談方式，適合于個人用戶的可視通信。

　　數據會(huì )議業務:提供電子白板、在線交談、文件傳輸、應用共享等功能。

②簡潔的操控方式

　　完全圖形化界面:操作直觀簡潔，消除了普通用戶和電腦之間的陌生感。

　　在線自動升級:當有新產品發布時，系統自動檢測提醒升級過程全自動化。

③強大的多點會(huì )議功能

　　召集方便:通過內置的軟件，可實現召集會(huì )議、控制會(huì )議、結束會(huì )議，整個過程自助進行，無需人工預約或申清。

　　控制靈活：可申請主席并進行廣播會(huì )場、觀看會(huì )場、點名發言、自由瀏覽、切換多畫面、添加和刪除會(huì )場等各種控制功能。

④超強的環境適應能力

　　支持多網卡選擇:對于既有寬帶，又有窄帶接入的用戶，可以靈活選擇使用哪個網絡(luò )。

　　網絡(luò )糾錯能力:針對低帶寬采用超強QoS服務質量保證機制，在網絡(luò )條件相對較旅的環境下也能夠輕松的使用音視頻業務。

⑤良好的兼容性

　　是一款增強的H.323終端，可以和任何標準的第二方終端互通，包括大型會(huì )議室型終端、電話式終端等。可以在辦公室或家里加入大型的電視電話會(huì )議。

(3)會(huì )議管理系統

　　主要包括一套ViewFoint8620本地管理臺軟件和 一套ViewFoint8000 GateKeeper網守軟件.

　　本地管理臺軟件負責對核心設備的管理，包括參數設置、診斷、日志查詢等。還可完成會(huì )場和會(huì )議管理、活動會(huì )議(活動會(huì )議是指正在召開的會(huì )議)控制等視訊業務、本地管理臺的視訊業務分類如下:
  1. 會(huì )場管理窗口:包括定義、修改、刪除和查詢會(huì )場等操作。

  2. 會(huì )議管理窗口:包括定義、修改、刪除、查向和調度會(huì )議等操作。

  3. 活動會(huì )議控制窗口:包括設置多畫而、增刪會(huì )場、靜音和閉音、結束會(huì )議等操作。
按照會(huì )議的復雜度，分為一般會(huì )議和級聯會(huì )議。
  1. 一般會(huì )議:用來區分級聯會(huì )議，該會(huì )議僅使用同一個MCU的資源(目前，國土資源視頻會(huì )議系統主要為一般會(huì )議)。

  2. 級聯會(huì )議:在多個MCU上召開同一個會(huì )議，其操作較一般會(huì )議復雜。

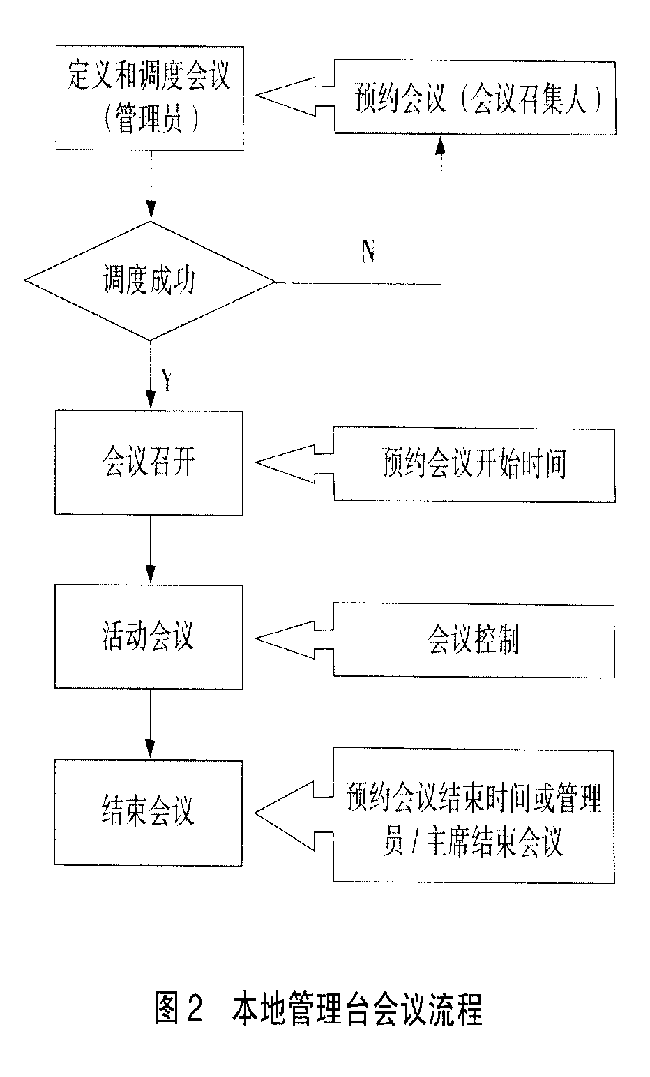

本地管理臺召開般會(huì )議時其會(huì )議流程如圖2。

　　網守負責對整套系統中的會(huì )議室型、桌面型終端、MCU等設備或者模塊的注冊和管理外，還具有以下功能:
  1. 地址解析:執行節點名或節點號碼到節點IP地址的轉換;

  2. 接入控制:根據被叫節點是否在線、用戶權限、網絡(luò )可用帶寬等條件控制用戶的接入;

  3. 帶寬管理:根據給定策略接納節點帶寬請求;

  4. 區域管理:為其所管理的區域內的節點提供地址解析、接入控制等功能;

  5. 網段限制:禁止某個網段內的節點使用視訊業務，該網段稱為限制網段;

  6. 動態節點授權:對于IP地址經常變化的節點，可以以節點名稱和節點號碼對其授權，而不根據節點IP地址授權。
3.5.2 QoS問題

　　QoS(服務質量)一直是IP網絡(luò )中非常重要的問題，尤其是對QoS敏感的視頻會(huì )議業務來說，這個問題尤為突出，如何用目前的ITU標準確保

　　視訊系統的安全性，如何確保QoS，尤其是在因特網環境下的QoS，都是業界一直致力于研究的問題。

　　早期的視頻會(huì )議系統采用H.320標準。H.320視頻會(huì )議系統以線路交換為基礎，服務質量高，延遲時間小，傳輸帶寬有保證，會(huì )議質量有保證，但線路交換的最大問題是只能支持單一的應用，因此H.320視頻會(huì )議系統必須租用專用的線路，運行費用高，維護費用高，線路使用率低。

　　H.323視頻會(huì )議以TP網絡(luò )為基礎IP網絡(luò )的最大特點是可以支持多種應用，在支持視頻會(huì )議的同時，還可以支持其他多種應用，線路利用率高，運行費用低，網絡(luò )維護費用低。但IP網絡(luò )是一種突發性網絡(luò )，極易發生擁塞，會(huì )產生延遲、丟包現象，導致畫面和語音的間斷，這對于重要的會(huì )議顯然是不能接受的。因此，保證延遲時間和把丟包率控制在一個可以接受的范圍內對保證視頻質量非常關鍵。IP網絡(luò )的服務質量( QoS)遠比線路交換復雜得多，不僅支持IP網絡(luò )的底層傳輸線路誤碼率低，同時由于多種應用競爭同一傳輸系統和網絡(luò )設備的處理能力，容易發生擁塞，保證QoS需要非常復雜的配置。

　　因此，仔細規劃相關鏈路傳輸帶寬，仔細規劃網絡(luò )設各的性能和服務能力，仔細配置網絡(luò )中每一設備的QoS，提供端到端的QoS保證，是保持H.323視頻會(huì )議質量的關鍵。

　　國土資源主干網采用了SDH（Synchronous Digital Hierarchy)線路，是一種新的數字傳輸體制，它被稱為電信傳輸體制的一次革命。SDH為物理層技術，用來傳輸和復用，傳輸速率可高達10Gbps.通過在接入端設備的控制，點對點的網絡(luò )傳輸帶寬分配控制在2M，完全能夠滿足雙流圖像和語音、數據的清晰而穩定傳輸的需要。

3.5.3 組網

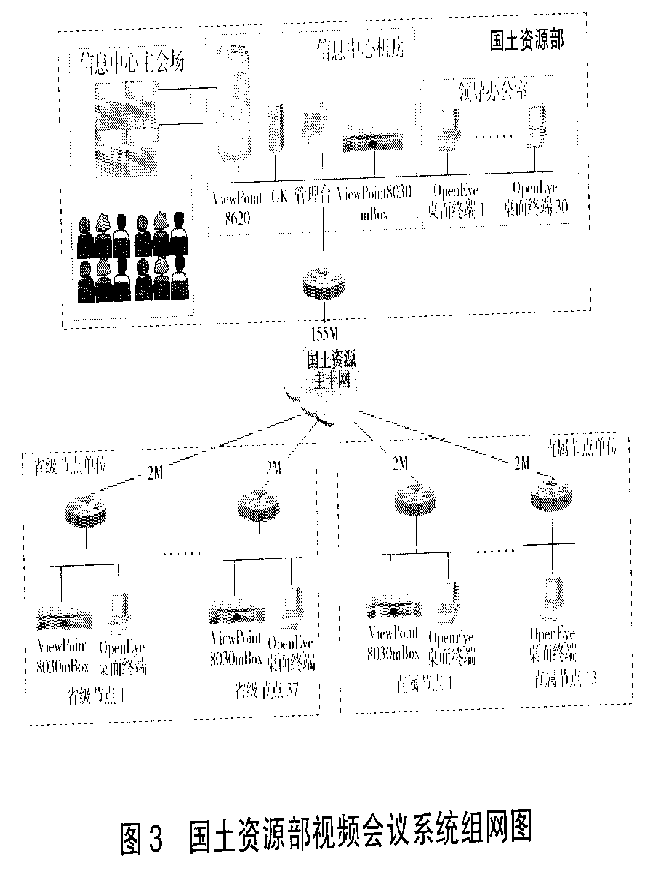

　　采用IP方式組網，所有設備個部通過國土資源主干網連接、各地節點通過2M SDH線路和信自、中心的ViewPoint 8620視訊交換平臺連接，國土資源部主會(huì )場以及部領導辦公室的桌面終端通過國土資源部外網局域網和Viewpoint 8620視訊全換平臺連接。ViewPoint 8620本地管理臺和ViPwPoint 8000 GK也通過外網局域網和ViewPoint 8620視訊交換平臺連接。各省級節點的視訊終端通過外網局域網或路由器與2M SDH鏈路相連(見圖3)。



4 總結

　　目前，國土資源視頻會(huì )議系統已經召開過多次全國范圍內所有節點參加的視頻會(huì )議，會(huì )議過程中聲音、圖像清晰穩定，達到了用戶要求。通過視頻會(huì )議可以加強部對下屬單位的業務管理、提高工作效率、實現高效辦公、減少會(huì )議開支，而且通過多媒體交互技術，實現直觀、可視、便捷的會(huì )議效果，并能進行交互式的技術培訓、方案探討及遠程會(huì )商等工作。該系統為今后逐步實現國土資源部網絡(luò )化管理提供安全、便利和快捷的技術和硬件基礎。

參考文獻

[1] [美]Ray Horak(杜大鵬等譯). Communications Systems and Networks(通訊系統與網絡(luò ))，2003年.
[2] 李逢天.組建可擴張的CISCO互聯網絡(luò ).人民郵電出版社，2003年4月.
[3] 許榕生.劉寶旭，方楠.網絡(luò )嫌體.五洲傳播出版社，1999年.
Construction of Land and Resources Videoconference System
Yu Zhigang1，2
1.China University of Geosciences,Wuhan, Huhei, 430074
2.Information Center, Ministry of Land and Resources, Beijing, 100812
Abstract: This paper first introduces the history and development of the videoconference.then the related technologies
of it are analyzed and compared. Based on the present demand of land and resources administration and informatization,this
paper explainas the necessity of constructing land and resources videoconference system ,focusing on the design and advanced techniques of this system. The significance of constructing the videoconference system is explained in the last section of the paper.
Keywords: Videoconference;H.320;H.323; IP; QoS; SDH; MCU
