P2P-SIP輕松實現多媒體會(huì )話

深圳市國人通信有限公司 胡明春 2006/12/08

　　SIP協議憑借其簡單、易于擴展、便于實現等諸多優點越來越得到業界的青睞，它正逐步成為NGN（下一代網絡(luò )）和3G多媒體子系統域中的重要協議，本文針對SIP服務在部署中出現的“單點失效”和“性能瓶頸”等問題給出了詳細的解決方案。

　　針對SIP服務在部署中出現的“單點失效”和“性能瓶頸”問題，提出了基于P2P技術的SIP服務網絡(luò )的結構。這種結構利用現有SIP設施，只做部分升級就能提供非常優越的性能。文中給出了實現方案并重點分析了P2P-SIP網絡(luò )處理注冊和呼叫的流程。并介紹了P2P技術、Chord協議和互聯網工程任務組IETF在P2P-SIP方面的研究進展。

SIP服務現狀

　　SIP （Session Initiation Protocol，會(huì )話初始化協議）是在Internet節點間建立多媒體會(huì )話的控制信令，由IETF制定。SIP協議簡單、可擴展性強，被很多互聯網電話業務采用，成為VoIP的兩大協議之一。VoIP是下一代互聯網（NGN）的重要組成部分，因為可以提供更豐富的業務和更低廉的通話費用，最近幾年發展迅猛。據iResearch 整理的資料顯示，2004年全球VoIP 服務市場規模已經達到35 億美元，在未來兩年仍將呈現高速增長的趨勢，預計2008年市場規模將達到210 億美元。

　　在用戶高速增長的同時，現有的SIP服務器也普遍反映出一些不足：“單點失效”和“性能瓶頸”問題。SIP按域劃分用戶（比如ccw.com.cn就是一個域，而www.ccw.com.cn就是該域內提供網頁瀏覽的一臺www服務器），每個域有一臺SIP服務器，用戶連上本域的服務器。如果用戶所在域的服務器宕機，用戶就不能使用SIP服務。這就是所謂的“單點失效”問題。當某個域內的用戶數目龐大時，單臺服務器就會(huì )性能不足。如果使用多臺服務器，為維護服務器之間的一致性又會(huì )增加配置的復雜性和增大性能損耗，性能提升十分有限。這就是所謂的“性能瓶頸”問題。

　　Skype使用P2P（Point to Point，點對點）機制解決了這兩個問題。Skype網絡(luò )把節點分為超級和普通兩種。超級節點通過P2P機制互聯，為普通節點提供注冊服務。當超級節點失效時，它所管理的普通節點會(huì )注冊到其他超級節點上，避免了“單點失效”。當網絡(luò )處理能力不夠時，部分普通節點會(huì )轉換成超級節點以增大網絡(luò )容量，打破了“性能瓶頸”。靠這種結構，Skype做到了全球注冊用戶超過1億，同時在線人數突破700萬。可惜Skype使用私有協議，無法接入市場上大量的VoIP設備。

　　Skype的成功，使得IETF開始借鑒P2P的機制來提升SIP。威廉瑪麗學院的David A. Brayn就提出了擴展SIP的Register請求，將其用做P2P的信令。P2P的優點是沒有中心服務器，節點間分擔負載。沒有中心服務器，就不會(huì )“單點失效”；節點間分擔負載，增加節點就能迅速增大系統容量。而且在P2P中，增加節點的操作幾乎是“零配置”的。

P2P-SIP網絡(luò )的結構

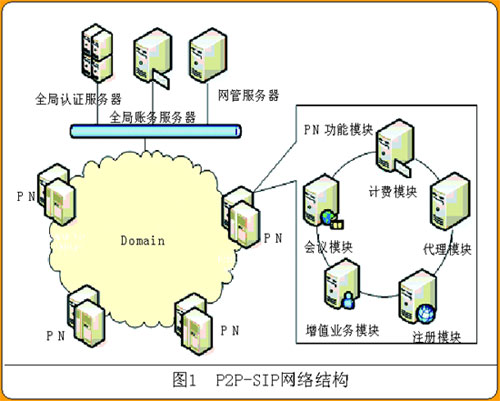

　　在IETF的設想中，每個SIP節點同時也是P2P節點。節點間地位平等，沒有普通節點和超級節點的差別。這種設計要求現有SIP設備做重大改動，而且無法將SIP服務做商業化運營。而本文的設計充分考慮到SIP服務的商業化和電信級運營，不需要改動現有VoIP終端設備，只對現有SIP服務器的軟件做改動，而且改動很小。為區別于傳統的SIP服務器，本文把P2P化的SIP服務器叫做P2P-SIP Node，簡稱PN。具體的網絡(luò )結構如圖1所示。



　　在P2P-SIP網絡(luò )中，原來管理一個域的單臺服務器變成多臺PN，PN之間通過P2P機制互聯，彼此分擔負載。PN可以承擔原來服務中壓力最大的部分，比如注冊、代理和計費。用戶連接到任一PN，都可以有效使用服務。部分PN下線或故障不會(huì )影響到P2P-SIP網絡(luò )的正常運行。要擴大P2P-SIP網絡(luò )的容量，加入新的PN就可以了。

　　PN在地理上散布各處，邏輯上根據選用的P2P機制的不同可以是環形的（Chord協議）、矩陣的（CAN協議）、網狀的（Pastry協議和Tapestry協議）。基本的PN至少包括注冊和代理兩種功能。為進行商業運營，可以部署全局認證服務器、全局賬務服務器和網管服務器等等，用于管理全部的用戶和所有的PN。

　　新的服務比如語音和視頻會(huì )議、語音郵箱、PSTN落地（即呼叫座機和手機）、自動和人工語音應答可以部署在PN上，也可以作為單臺服務器或服務器網絡(luò )的形式接入P2P-SIP網絡(luò )。

P2P-SIP網絡(luò )的實現

1. PN的結構

　　PN分為兩層。上面是SIP層，處理標準的SIP信令；下面是P2P層，使用特定的機制（本文的設計選用Chord協議）互聯各個PN的P2P層并維持它們之間的聯系。P2P層提供給SIP層的應用程序編程接口（API）只有函數find_responsible_pn(user)，該函數返回負責管理該user的PN的IP地址和端口。由于P2P-SIP網絡(luò )是動態的，所以負責管理某個用戶的PN在不同時段可能是不同的。

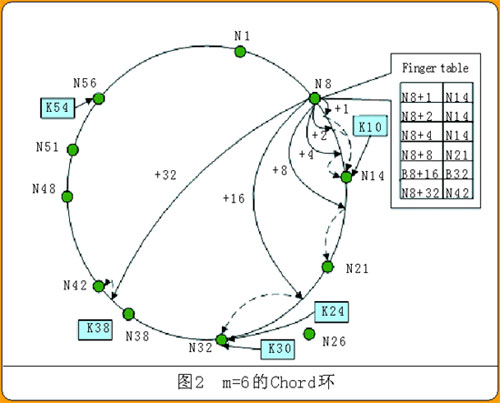

　　首先講一講Chord基礎知識，Chord是結構化的overlay。所謂overlay，是指P2P系統在物理連接的基礎上構建的邏輯網絡(luò )。而結構化的overlay，是指在overlay中，特定的資源由特定的節點管理；當查詢該資源時，根據某種路由規則，找到管理該資源的特定節點。Chord使用SHA-1哈希算法，哈希值為m個比特。共有2m個可能值分布在圓周上，稱做Chord環，如圖2所示。



　　圖中N表示節點，N后的數字是該節點的哈希值，一般通過哈希節點的IP地址得到。K表示資源，K后的數字是該資源的哈希值。Chord用在SIP中時，K應該是SIP URI，例如sip:humingchunno1@163.com。在Chord中，每個節點都負責管理一段哈希空間——順時針?lè )较蛏现耙粋�(gè)節點到自己的范圍，哈希值落在該空間中的資源K的信息由本節點保存。例如節點N32就負責管理資源K24和K30的信息（圖2中指向N32的實線箭頭所示）。

　　當某個節點比如N8要詢問資源K30的信息時，N8首先要找到負責管理K30的節點N32。最簡單的做法是N8詢問順時針?lè )较蛏献约汉竺娴哪莻�(gè)節點，稱做N8的successor，即N14。如果N14不負責K30，則N14詢問自己的successor，即N21。該操作反復進行，直至找到負責K30的節點N32為止。

　　這種查詢機制只要求節點知道順時針?lè )较蛏献约汉竺婺莻�(gè)節點的位置（自己的successor），查詢效率低，花費的平均時間是函數O(N/2)的值，N是Chord環的實際節點數。為提高查詢效率，Chord中每個節點除了記錄successor和predecessor（順時針?lè )较蛏献约呵懊娴哪莻�(gè)節點)外，還要記錄m個其他節點。這m個節點由successor(n+2i-1)確定，其中n是本節點的哈希值，i是1到m間的整數。m個節點的集合就是finger表（圖2中給出N8的finger表）。這種方式下查詢資源花費的平均時間為O(logN)。

　　新節點，例如圖2中的N26，要加入Chord環時，先詢問自己知道的Chord中任一節點，假定為N8。N8通過查詢，發現N26的successor是N32，告知N26。N26得知后把successor設為N32，并通告N32自己的存在。N32得知后把predecessor設為N26，并把K24交由N26管理。N26則完成加入。

　　Chord中每個節點都要周期性地更新自己的successor、predecessor和finger表，以保證快速正確的查詢。理論的計算和實際的模擬顯示，Chord的容錯性很強，當網絡(luò )中50%的節點故障時，查詢失敗的機率也只有1.3%。

2. P2P-SIP網絡(luò )的形成和維護

　　在PN的配置文件中應該有一個配置項，其值是“IP地址:端口”或“域名：端口”的形式。存在多個值時，之間用空格分開。其值也可以為空，表示本PN是P2P-SIP網絡(luò )的第一個節點。值格式錯誤時，忽略該值。

　　PN啟動時，如果發現配置項的值為空，PN的Chord層就新建一個Chord環。如果配置項存在一個或多個值，Chord層就依次向這些值發請求直至收到成功應答。如果最終沒有收到成功應答，就提示錯誤或者新建一個Chord環。PN進入P2P-SIP網絡(luò )后，即PN的Chord層加入到Chord環中，需要從其successor處拷貝一份用戶注冊信息。

　　PN正常退出P2P-SIP網絡(luò )時，需要將自己管理的用戶注冊信息發給自己的successor。非正常退出時，P2P-SIP網絡(luò )會(huì )暫時丟失部分用戶的注冊信息。為保證注冊過的用戶始終可達，可以讓PN周期性地將它管理的用戶注冊信息通告自己的successor，甚至successor的successor。

　　P2P-SIP網絡(luò )的維護是PN的Chord層來做的。每個PN的Chord層都周期性地更新自己的successor、predecessor和finger表，從而及時地了解網絡(luò )的變化。

3. 請求處理過程

　　按照RFC3261的規定，SIP服務器（主要指代理服務器）處理請求時與請求的方法無關。我們將SIP服務器改造成PN時增加的步驟也應該是與方法無關的。下面我們通過詳細描述用戶的注冊和呼叫，來展示P2P-SIP網絡(luò )中PN處理請求的過程，并表明增加的步驟與方法無關。

用戶注冊過程

　　對用戶而言，注冊到P2P-SIP網絡(luò )的過程和注冊到SIP網絡(luò )的過程是相同的。只是在P2P-SIP網絡(luò )中，PN收到注冊請求時，并不立即記錄該條注冊信息，而是先調用函數find_responsible_pn(user)。如果返回的地址是PN自己，這才記錄下用戶注冊信息；如果返回的地址是其他PN，則PN會(huì )把注冊請求轉發給相應的PN。最終，注冊請求會(huì )被轉發到負責處理它的PN處，處理后產生的應答按原路返回。

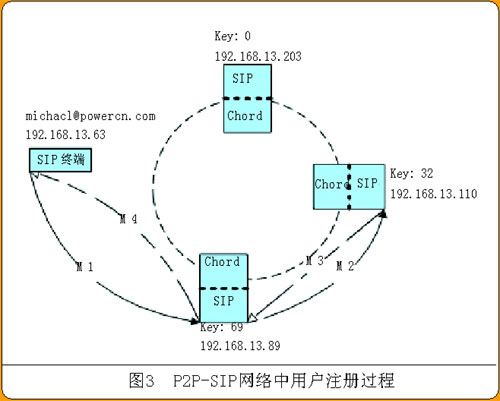

　　考慮到減輕PN轉發請求和記錄事務狀態的負擔，PN收到不該自己負責的注冊請求時，可以返回301 Moved Permanently應答。而把調用find_responsible_pn(user)得到的地址放在應答的Contact頭域中,具體的注冊過程如圖3所示。

用戶呼叫過程

　　對用戶而言，在P2P-SIP網絡(luò )中發起呼叫與在SIP網絡(luò )中發起呼叫相比沒什么不同。構造標準的INVITE請求，發給自己連接的PN（SIP服務器），然后等待應答。

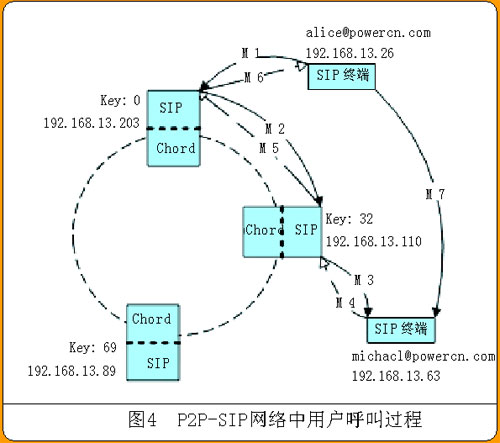

　　在P2P-SIP網絡(luò )中，PN收到INVITE請求，進行必要處理后，取出請求中To頭域里的SIP URI（表示呼叫哪個用戶），調用find_responsible_pn(user)。如果返回值是PN自己，說明PN負責管理To頭域所標識的用戶，PN具有該用戶的注冊信息，之后的處理按SIP標準流程; 如果不是，則PN將INVITE請求轉發給find_responsible_pn(user)返回的“IP地址：端口”，具體的呼叫過程如圖4所示。


　　按照本文所述的設計和實現方案，對原有的SIP軟交換平臺進行改造，在PN上實現了注冊、呼叫和計費功能。原來的語音郵箱和自動應答功能作為單臺媒體服務器接入P2P-SIP網絡(luò )，在P2P-SIP網絡(luò )內提供全局的用戶認證、撥號策略、賬務系統和網管服務。

　　基本的測試顯示，5臺處理能力為72萬次/小時BHCA（中文叫忙時試呼次數，是電信領域用來衡量服務器處理能力的重要指標，注冊用戶數在電信領域指的就是座機的數目）的普通PC機組成P2P-SIP網絡(luò )后其BHCA可以達到288萬次/小時，支持的注冊用戶數達48萬。

鏈接：SIP協議介紹

　　會(huì )話發起協議SIP(Session Initiation Protocol)是IETF制定的多媒體通信系統框架協議之一，它是一個基于文本的應用層控制協議，獨立于底層協議，用于建立、修改和終止IP網上的雙方或多方多媒體會(huì )話。SIP協議借鑒了HTTP、SMTP等協議，支持代理、重定向、登記定位用戶等功能。支持用戶移動，與RTP/RTCP、SDP、 RTSP、DNS等協議配合。支持Voice、Video、Data、Email、Presence、IM、Chat、Game等。

　　正如其名字所隱含的，SIP用于發起會(huì )話，它能控制多個參與者參加的多媒體會(huì )話的建立和終結，并能動態調整和修改會(huì )話屬性，如會(huì )話帶寬要求、傳輸的媒體類型（語音、視頻和數據等）、媒體的編解碼格式、對組播和單播的支持等。

　　SIP協議憑借其簡單、易于擴展、便于實現等諸多優點越來越得到業界的青睞，它正逐步成為NGN（下一代網絡(luò )）和3G多媒體子系統域中的重要協議，并且市場上出現越來越多的支持SIP的客戶端軟件和智能多媒體終端，以及用SIP協議實現的服務器和軟交換設備。　
