基于HFC網絡的會議電視系統
2003/06/24
隨著現代化管理手段的不斷提高，人們的時間效率觀念不斷加強，過去的只聞其聲不見其人的通訊方式，影響了人際間的交流，制約了時效性的發展。而具有交互圖像傳輸、顯示功能的會議電視系統解決了聲像并茂的交流問題。
一、 概述
會議電視系統是基于CCD彩色攝像機技術，光通訊技術，多媒體計算機控制技術，單片機控制技術及大規模視頻矩陣切換技術，配合音頻會議技術，實現了主會場與分會場之間的交互聲像傳輸，使得雙方既聞其聲觀其人，（增強了臨場感）極大地改善了會議質量，節省了費用，提高了效率。
二、 系統的組成
會議電視系統的組成很大程度上與系統的傳輸介紹有關，不同的傳輸網絡決定了信號的傳輸質量和圖像的效果。基于通訊網絡的系統傳輸介質可以是普通電話線（PSDN）、DDN、ISDN，作為傳輸會議圖像信號都能滿足使用要求，只是傳輸速率上的有所不同。
更經濟的傳輸介質應是光纜 / 電纜混合傳輸系統（HFC--Hybrid Fiber Cable）通常適宜于中小規模的會議電視系統，超過1Km的分會場可以使用光纜，小于1Km的距離可以直接用電纜傳輸，而且這種寬帶網還可以作為其他系統（如有線電視廣播）的共用傳輸網絡，是企業內部通信系統的有效方案。
會議電視系統設備通常由主會場和若干分會場設備組成，分會場包括CCD彩色攝像機、定焦距鏡頭、彩色監視器及傳輸設備。主會場包括CCD彩色攝像機、定變焦距鏡頭、電動云臺、譯碼驅動器、會議主機、液晶投影儀、智能鍵盤以及多媒體計算機等設備。
會議主機實現分會場和主會場的電視信號的交互切換，將各個分會場的電視信號送到液晶投影儀上顯示，采用液晶投影儀作大屏幕顯示在電視墻顯示方式，投資小，設有閃爍感，使主會場人員的視覺更舒適（參見系統圖）。
三、 系統的主要技術性能
1.任意一路分會場信號均可以在主會場顯示, 各分會場的圖像信號也可以順序在主會場顯示。
2.圖象信號順序顯示的時間、數量、排序可以編程設定。
3.采用四畫面分割器, 使主會場同時顯示多個分會場畫面, 便于三方講話。
4.任意一路會場信號均疊加各地址漢字時間日期, 提示與會者; 漢字字符可以通過PC機編程修改; 時間日期可以在智能鍵盤上設置。時間顯示采用四位數碼顯示，巧妙的解決了千年蟲問題。
5.通過智能鍵盤可以遙控信號切換及攝像機工作狀態調整,如云臺的上、下、左、右運動，以及鏡頭的變焦、光圈、焦距調整。
6.積木式結構設計的主機箱便于實現輸入/輸出信號的擴展。便于會場的增加和調整。
7.全系統的控制以單片機串行通訊控制為核心, 采用RS-232；RS-485標準接口。實現單片機和單片機，單片機和PC機之間的通訊。
8.圖像編碼符合H.261格式。通過PSDN方式傳輸，CIF格式10禎/秒左右。圖像清晰度和傳輸速率相互可調。
四、 系統主要設備的技術指標
（一） CCD彩色攝像機
1.視頻信號： 1Vp-p 75Ω PAL-D
2.中心水平清晰度： 420TVL
3.信噪比： 45dB
4.自動增益、自動平衡、自動光圈控制
（二） 視頻矩陣切換器
1.幅頻特性： 0-6MHz ±3dB
2.信噪比： 50dB
3.信號串?dāng)_抑制： -45dB
4.微分相位： < 3%
5.微分增益： < 1°
（三） 液晶投影儀
1.發光器件: 1/3英寸TFT液晶板
2.最高亮度: 500流明
3.彩色系統： NTSC/PAL/SECAM/NTSC4.43/PAL-M
自動選擇/手動選擇
4.視頻輸入： 符合視頻 1Vp-p ±2dB 75Ω
S端子輸入 Y 1Vp-p ±2dB 75Ω
C 副載波 PAL 0.3 Vp-p ±2dB 75Ω
NTSC 0.286 Vp-p ±2dB 75Ω
5.分辨率： 視頻 750TVL RGB 1024×768像素
（四） 光發射機
1. 視頻輸入幅度 1V p-p（典型）
2. 輸出光功率 -14.9dBm ～ -16 dBm
3. 輸出光波長 1300nm
4. 外形尺寸 100mm×125mm×30mm
5. 電源 ～15V 150mA
6. 工作溫度 -40℃ ～ 87℃
7. 工作的相對\濕度 0～90%
8. 傳輸視頻帶寬 10MHz +0.5dB/-3dB
9. 信噪比 見圖示
10. 微分增益 4% (典型）
11. 微分相位 1度(典型）
（五） 光接收機
1.視頻輸出幅度 1V p-p（典型）
2.靈敏度 大于32dBm
3.輸入光波長 1300nm
4.外形尺寸 100mm×125mm×30mm
5.電源 ～15V 100mA
6.工作溫度 -40℃ ～ +87℃
7.工作的相對\濕度 0～90%
8.傳輸視頻帶寬 10MHz +0.5dB/-3dB
9.微分增益 4% (典型）
10.微分相位 1°(典型）
11.信噪比 （見圖示）
五、系統的主要特點
1. 系統智能化，全部實現單片機管理，主控制器接受智能鍵盤或計算機指令，實現信號切換或漢字錄入。人機對話便利。
2.串行通訊工作，速度快，抗干擾，方便系統擴展。
3.采用總線式控制傳輸方式，控制工作為雙絞線總線式控制方式。實現視頻輸入/輸出總線式傳輸，極大地便利了系統的擴展。
4.標準化設計，機箱、插件及電路結構均采用了標準機箱、電路設計 接口設計，便于與相關設備連接。
5.采用電纜/光纜混合傳輸模式，極大的提高了性能價格比。
6.設計了標準的計算機接口，對將來系統升級換代作了充分的準備，如 采用多媒體控制技術可以通過RS232接口與視頻矩陣切換器相連。或 增加通過電話線及其他網絡實現遠程圖像傳輸控制，只須增加相應的PC機及軟件，無須更換系統的主要設備。
7.設計使用液晶投影機作大屏幕顯示，以較低的投資，解決了主會場的 圖像顯示的要求。
8.對所有的會場圖像信息疊加了漢字地址顯示及時間日期，并考慮了 2000年問題。
9.自行開發的軟硬件技術，不僅適宜HFC網絡，也適用于PSDN，DDN，ISDN，LAN系統傳輸。
六、結束語

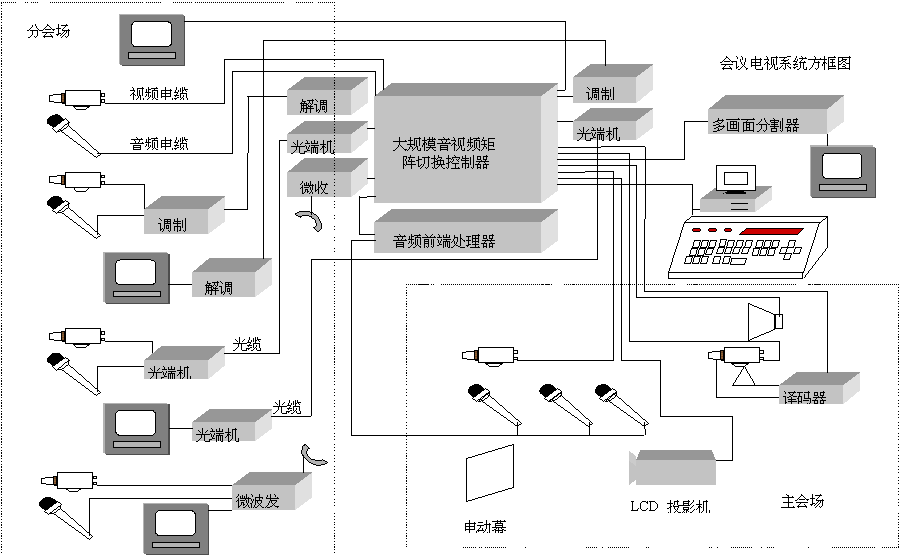

隨著數字技術的不斷發展，利用視頻壓縮解壓縮的圖像處理 技術日漸成熟。會議電視的發展方向是數字化、網絡化，向公共通信網絡上發展。今后，行業之間城際之間利用會議電視技術的交流機會更加廣泛，為企業發展，社會進步發揮更大的作用（附系統框圖）。
(點擊看大圖）
