Ai-Logix：SmartWORKS™ LD系列
2011/11/23
SmartWORKS™ LD 是專門為高性能的模擬電話線錄音系統所設計，每個端口的阻抗可以通過軟件進行設置，使得同一卡板上即可以有高阻錄音的端口，也可以有用于電話錄音資料查聽的IVR端口。錄音啟動的門限電壓可以通過軟件調節，使其適用不同的線路情況。這種電壓檢測的機制同樣可以用于IVR端口檢測反極信號。LD系列的這些特性使其成為真正可以通行全球的模擬線高阻錄音卡。
產品主要特點
SmartWORKS™ LD 系列產品是針對高端錄音系統的需求而專門設計開發的語音卡， 統一的API平臺提供了高端錄音系統所需要的全部功能，產品技術特點主要包括：
- 支持各種標準語音編碼和壓縮格式
- 音頻信號的生成 / 識別
- CallerID/FSK/DTMF/MF 識別
- 靜音 / 聲音 檢測
- H.100總線
- 自動錄音增益控制 (AGC)
- 自動放音增益控制 (AVC)
- 回音抵消
- 呼叫進程監控 (CPM)
- 每個通道都具備雙工語音處理資源
- 流媒體語音處理模式
- 提供實時監聽音頻輸出接口
- 支持多種錄音啟動模式
- 線上提示音的播放
4-24 Port 模擬高阻錄音卡/錄音資料電話查聽卡
提供了從低密度板卡到高密度板卡的多種選擇，是模擬線錄音系統的理想之選。可以通過 SmartWORKS™ API 隨時測量到線路上的電壓值，該特性可以用于測試電話線路上的摘掛機的壓差。
可編程控制的錄音啟動門限電壓
可以根據不同國家和地區、不同的交換機、不同的現場環境設定錄音啟動門限電壓，使得SmartWORKS™ LD 成為可以通行全球的電話錄音卡。
準確檢測極性反轉信號
可以根據線路情況進行設置，保證對反極信號檢測的準確。
保證不低于 18k Ohm 的高阻設計
經過大量測試而形成的高阻設計保證錄音操作不會(huì )對通話產生任何影響。
CODEC 編碼格式
SmartWORKS™ 提供多種編碼格式供選擇 (包括G.723.1, G.729A 和 MS GSM)。
高阻搭線連接方式
LD 系列板卡提供從低密度到高密度4種配置供選擇，分別是 4, 8, 16, 和24路。SmartWORKS™ API 單機最大可以支持到 512 路，搭線位置靈活，可以是交換機到話機間的任何一個位置。
正常阻抗的終端連接方式
LD 系列產品同樣可以用于IVR的應用中，當用于IVR等應用時，和其用在錄音上是一樣的出色。當作為錄音資料的電話查聽以及電話實時監聽使用時，它通常可以體現出其他產品無以匹敵的優點。單一板卡及單一API會(huì )帶給系統更好的完整性和易維護性。
幫助你的錄音系統通行世界
SmartWORKS™ LD 啟動錄音門限電壓的調節機制使得該產品可以適用于任何線路情況，使其成為可以在世界范圍內使用的錄音卡。除此以外，我們還積極配合各國電訊監管當局完成入網測試的工作，并已經獲得多個國家的權威測試機構的入網測試，是真正意義上可以通行世界的錄音產品。
內建斷線檢測功能
SmartWORKS™ LD 可以及時準確地判斷電話線路的斷開，當電話連線發生意外斷開時，系統可以及時提供告警信息。這個特點在同類型的產品中是不多見的。SmartWORKS™ 系列中的其他模擬卡不支持該功能。

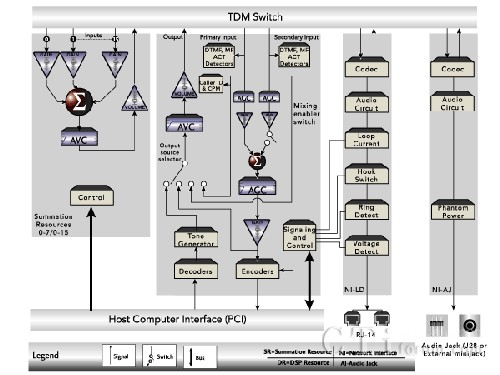

SmartWORKS™ LD工作原理圖
產品規格
主機要求
- Pentium 4 或相當于Pentium 4 以上
- 具有3.3V電源的PCI2.2/PCI3.0/PCI-X/PCI-E插槽
操作系統
- Windows2000 Professional/Server, Windows XP Professional (SP3), Windows7(32-bit/64-bit), Windows2003 server (32-bit/64-bit), Window2008 server(32-bit/64-bit),Linux (請致電咨詢)
技術規格
- 單機卡數 Max boards per system: 16
- 單機端口數 Max ports per system: 512 ports
- 板間交換總線 Resource Sharing Bus: H.100 ( LD409 除外)
工作環境要求
- 工作溫度 Operating Temperature: 0C -- +50C
- 保存溫度 Storage Temperature: -20C -- +85C
- 工作濕度 Humidity: 8% -- 80%
- 保存濕度 Storage humidity: 8% -- 80%
物理規格
- 板卡尺寸: 全長或半長 PCI卡 全長PCI-E卡
電話接口規格
- 信噪比 Signal/Noise ratio: 35dB referenced to -15dBm
- 空閑噪聲 Idle channel noise: < 20dBrnc
- 串音 Crosstalk coupling: < -70 dB (0dBm, 1004Hz)
- 頻率響應 Frequency response: 300Hz -- 3400Hz +/-3dB
- 振鈴檢測 Ring detection: 30Vrms (min), 16 -- 68Hz
- 振鈴響應 Ringer Equivalence Number: < 0.5
- 回受損失 Echo return loss: 28 dB +/- 3dB @1400Hz
- 電話接口 External Connector: RJ-14 (LD409)RJ-21(LD809/LD809-eh,LD1609/LD1609-eh,LD2409/LD2409-eh)
電話接口規格 (高阻模式)
- 外線類型Trunk Type: Loop Start/Ground Start
- 連線方式Trunk Interface: 高阻 High Impedance (Z)
- 交流阻抗AC Impedance: 18 kOhms
- 門限電壓Voltage Detection: 通過軟件檢測兩個不同門限電壓范圍 Range: -61V -- +61V
- 誤差范圍Accuracy: +/- 2V
呼叫進程控制 (Terminate Mode)
- 總數目 Number of programmable tones: 20
- 濾波器數目 Number of bandpass filters: 10
- 濾波器分配 Number of filters: per tone 1,2 or 3
- 周期數 Number of cycles: 0 -- 255
- 答錄機檢測 Answering Mach Detection: Yes
語音處理
- 主叫號碼 Caller ID: V.23 & Bell 202
- 雙音多頻檢測 DTMF Detector: 雙檢測器/每通道
回音抵消 (Terminate Mode)
- 動態范圍 Input Dynamic Range: 符合 G.165
- 對講檢測 Double-talk detection: 符合 G.165
音頻撥號 (Terminate Mode)
- 雙音多頻DTMF digits: 0 – 9, *, #, A, B, C, D
- 頻率變化 Frequency variation: 小于1 Hz
- 發碼間隔 Rate: 可編程控制
- 發碼長度 Duration: 可編程控制
- 安全和認證 (Pending)
- 通訊認證 Telecom: 請來電垂詢
- 放射性 Emissions: FCC Part 15 class A
- 抗干擾 Immunity: EN55024
- 安全 Safety: EN 60950
- 平均無故障工作時間 Estimated MTBF: 250,000小時
安全和認證 (Pending)
- 通訊認證 Telecom: 請來電垂詢
- 放射性 Emissions: FCC Part 15 class A
- 抗干擾 Immunity: EN55024
- 安全 Safety: EN 60950
- 平均無故障工作時間 Estimated MTBF: 250,000小時
Part Number
- 910-0801-001 LD409
- 910-0802-001 LD809
- 910-0803-001 LD1609
- 910-0804-001 LD2409
- 910-0701-001 LD809-eh
- 910-0701-002 LD1609-eh
- 910-0701-003 LD2409-eh
接線端口
- LD409: RJ-14
- LD809/LD809-eh: RJ-21x
- LD1609/LD1609-eh: RJ-21x
- LD2409/LD2409-eh: RJ-21x
SDK
- Ai-Logix Native SmartWORKS™ API
- SmartControl (Control Panel)
- SmartVIEW
機接口
- 總線 Bus Compatibility: PCISIG 2.2/PCI-X/PCI-E1.1
- 總線速度 Bus Speed: 33/66/2500MHz
- 總線模式 Bus Mode: 32/64 位總線
電源要求 (8 端口使用時)
- + 3.3 VDC: 1.0 A
- +5 VDC: n/a
- -12 VDC: n/a
- +12 VDC: 100 mA
音頻接口
- 接口連線 Audio Connector: 3-pin 插針式
- (LD409)或3.5mm
- 立體聲插頭
- (LD809/LD809eh,
- LD1609/LD1609-eh,
- LD2409/LD2409-eh)
- 輸出阻抗 Output impedance: 300Ohms
- 輸入阻抗 Input impedance: 33KOhms
- 麥克匹配 Mic bias: +5VDC @ 4.7KOhms
- 輸入增益 Input gain: +9dB
- 輸出增益 Output gain: 0 db @ 300Ohms
- 峰值輸入 Full scale input: 370 mVRMS
- 峰值輸出 Full scale output: 1.1 mVRMS 開路時
DTMF 識別
- 雙音多頻 DTMF digits: 0 - 9, *, #, A, B, C, D
- 動態范圍 Dynamic range: -38 dBm -- 0 dBm
- 最小信號長度 Minimum tone detection: 40 ms / 可程序控制
- 最小信號間隔 Interdigit timing: 40 ms min.
- 信號變形 Acceptable twist: Per LSSGR sec. 6, 8 dB 前向, 4 dB 后向
- 頻率誤差容限 Frequency variation: 全部接收 +/- 1.5%, 全部不接收+/-2.5%
- 噪聲容限 Noise tolerance: Per LSSGR sec. 6
- 串音容限 Talk off: Bellcore TR-TSY-000762
語音編碼格式
- 5.3 Kb/s: G.723.1
- 6.3 Kb/s: G.723.1
- 8 Kb/s: G.729A
- 13 Kb/s: GSM 6.10, Microsoft GSM
- 16 Kb/s: G.726
- 24 Kb/s: G.726, OKI
- 32 Kb/s: G.726, OKI
- 40 Kb/s: G.726
- 64 Kb/s: µ-law 或 A-law per G.711, 8 位線性 PCM
- 96 Kb/s: 6 Khz 16 位線性 PCM
- 128 Kb/s: 16 位線性 PCM
- Wave 文件格式: Microsoft GSM,8 & 16-bit PCM
- 編碼格式 Digitization selection: 可以通過軟件對每個通道進行設定
電源要求 (4或8 端口使用時)
- + 3.3 VDC: 1.0 A
- +5 VDC: n/a
- -12 VDC: n/a
- +12 VDC: 100 mA
- 功耗 Watts (Max) 4.5W
電源要求 (16端口使用時)
- + 3.3 VDC: 1.3 A
- +5 VDC: n/a
- -12 VDC: n/a
- +12 VDC: 200 mA
- 功耗 Watts (Max) 6.7W
電源要求 (24端口使用時)
- + 3.3 VDC: 1.5 A
- +5 VDC: n/a
- -12 VDC: n/a
- +12 VDC: 220 mA
- 功耗 Watts (Max) 7.6W
CTI論壇編輯
