北京電信公眾IP網介紹

2001/04/12

　　Internet的經濟學為我們展示了一種全新去經營、學習、生活的方式，并且引發了新一輪的電信競爭。那些頂級的Internet運營商每年都要面對成倍的數據業務增長，因此大部分的世界級電信運行商都在升級他們的數據服務傳輸基礎設施，為將來的爆炸性增長準備新的業務平臺。

　　雖然語音業務仍占據了中國大部分的流量和利潤，數據業務的增長和發展仍將是競爭的焦點。世界范圍的Internet經濟的沖擊是不可避免的，這在中國更加嚴峻，因為中國的Internet用戶幾年內將達到一億。無論哪個運營商懂得了如何建立面向未來的業務網絡系統都將主導中國的市場。

　　面對這一形勢，中國電信公司北京分公司與北京合力金橋公司合作，采用CISCO的設備，建設北京公眾IP網。北京公眾IP網分為骨干層和擴展層。在本期工程的第一建設階段將包括除木樨園節點外的所有的骨干節點；擴展層的建設將根據業務的發展逐步開展起來。

　　北京電信公眾IP網將滿足規劃期(2000年-2004年)的各類北京本地IP用戶和漫游用戶的各種業務需求。分為近期(2000年-2002年)和中期(2003年---2004年)兩個階段。本建設期為近期第一建設階段(2000年建設階段)。本期第一階段建設的骨干網節點8個。

　　網絡平面采用骨干層和擴展層兩層結構，其中骨干層主要負責IP業務匯接、Chinanet上連、NAP網間對等、國際出口、與ATM網的IP層互通，擴展層由各種類型的邏輯子網構成。

　　本期(2000年—2002年)主要建設的邏輯子網包括專線接入子網、寬帶接入子網.本期第一建設階段建設專線接入子網、寬帶接入子網。本方案根據北京電信骨干層的物理結構和邏輯拓撲，采用簡單化、層次化網絡設計原則，提出了基于業界最先進的電信運營級的IP 骨干路由交換機 Cisco GSR 12016 太比特系統為骨干層的核心節點，構造了“新一代電信網絡 ”。在擴展層，將根據不同的邏輯子網的功能，采用不同的網絡設備和組網方法，在相應的邏輯子網部分詳細描述。通過本網絡方案的實施，北京公眾IP網可提供： 基于IP 的VPN服務 ；因特網接入業務 ；Web/E-mail Hosting 等各種Internet業務。北京電信公眾IP網的骨干節點構成的骨干網的性能要求：

• 在本期第一建設階段要達到總帶寬314Gbps
• 每個節點的吞吐量>35Gbps
• 節點之間連接速率>2.4Gbps

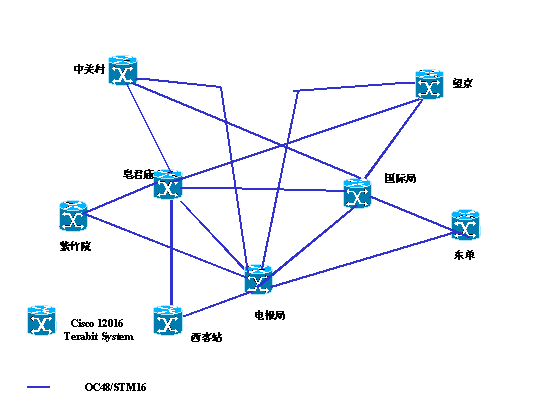

北京電信公眾IP網的骨干節點構成的骨干網拓撲情況如圖：

　　其中皂君廟，國際局和電報局作為骨干網的核心不但匯接擴展層節點，而且匯接其他的分區骨干節點。擴展層的節點根據線路情況分別以155Mbps, 622Mbps, GE或2.48Gbps速率與骨干節點相連，每個擴展層的節點都保證有兩個上行連路分別接續到不同的骨干節點上。

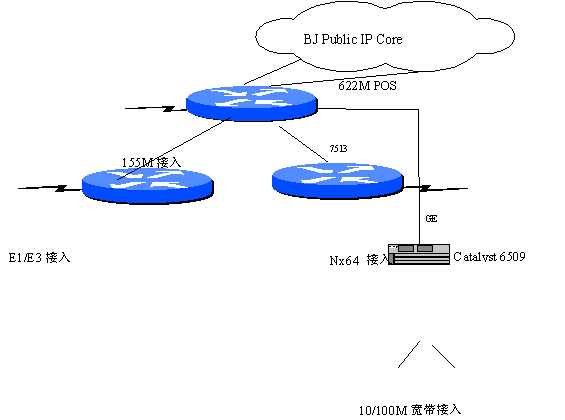

北京電信公眾IP網擴展層是各邏輯子網的物理集合，拓撲如下圖:

根據北京電信公眾服務網的業務要求，北京電信公眾IP網擴展層節點支持下列服務：

• 專線接入服務 （接入端口速率為155Mbps,2Mbps和Nx64Kbps等）��DDN專線接入、Frame Relay專線接入、ATM專線接入、PDH/SDH專線接入

• 寬帶接入服務��10/100M以太網接入、光線環接入

• IP v6服務

• IP 組播服務

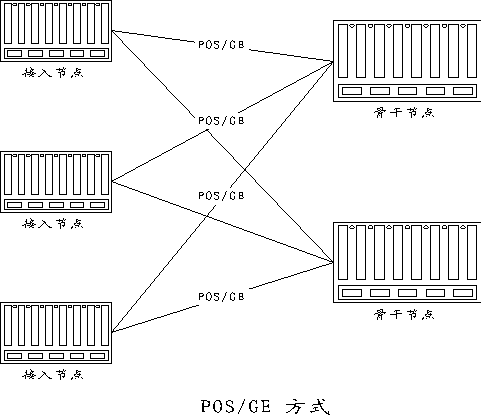

北京電信公眾IP網的接入節點與骨干節點之間的連接根據線路和帶寬的要求采用Packet Over SDH和千兆位以太網技術。

　　北京電信公眾IP網中，骨干網核心節點路由器為業界最 先進的新一代電信級高性能的路由交換機 Cisco GSR 12016太比特系統； 邊緣節點路由器為GSR 12008，Cisco 7513；10/100M局域網接入設備為Catalyst 6509交換機。
