應急聯動 多媒體融合通信保平安臨港
2011/12/13
“嗶——”，一陣刺耳的警報聲忽然傳來，值班員小王抬頭看下時鐘：10:50。調出監控畫面，拿起電話，原來是園區運輸液體危險化學品管線連接處發生了泄漏……情況緊急，小王立即啟動聯網視頻會(huì )議，將監控畫面轉分發，同時，相關各部門立即聯合啟動了專項應急預案，疏散人員，組織救援。10:53，三名全副武裝的搶險救援人員身背3G單兵多媒體通信終端飛速沖進事故現場，一邊搶險救援一邊將現場采集事故畫面進行回傳……這是天津臨港工業區展開危險化學品應急救援演練的畫面，集日常管理、監測預警、應急聯動響應三大體系的臨港工業區應急體系建設已效果初顯。
穩步、健康的發展，離不開“安全”以及面臨突發事件的周全、詳實的安全保障。
以生態化工、裝備制造、綠色動力等六大產業在為主要經濟支撐的天津臨港工業區正以快速發展的步伐，以改革開放“先行者”的姿態成為高端產業的聚集區、科技創(chuàng )新的領航區、生態文明的示范區。天津臨港工業區在臨港工業區的開發建設過程中，始終把打造安全臨港、保證地區安全置于重要位置。2006年以來，臨港工業區委托國家安監總局研究中心先后編制完成了《天津臨港工業區應急響應系統建設建議書》、《天津臨港工業區安全評價與規劃報告》等，并在此基礎上，進一步完成了天津臨港工業區應急體系建設“1131”模式、突發公共事件應急平臺建設方案及生產事故應急預案體系的編制。
與此同時，捷思銳科技（北京）有限公司（以下簡稱“捷思銳科技”）參與的應急響應中心多媒體融合通信系統、應急調度指揮車車載多媒體融合通信系統業已完成并投入使用。
此次合作，旨在通過有線、無線融合，多種通信方式融合，實現應急指揮中心與公安、消防、醫療等部門的信息互通，音視頻一體，提高應急響應能力及應急指揮決策效率。
園區基礎通信網絡(luò )
基礎通信網絡(luò )的選擇與架構關系到最終業務系統的應用、應用效果。因此在對園區基礎通信網絡(luò )的選擇與架構方面，通過多次交流與實地勘察，捷思銳科技了解到園區的應用通信網絡(luò )需求主要為兩部分組成：語音通信網、視頻與數據通信網。
經過反復推敲與規劃，捷思銳科技給出的建議方案如下：語音通信網為園區內架設運營商基站，滿足日常辦公通信需求和工業區管委會(huì )與企業間的通信聯絡(luò )，因此，捷思銳科技推薦園區采用150M或450M的民用無線微波通信系統，配備防爆對講終端設備。該系統可以保持工業區公共區域的日常管理，或只在應急車配備無線對講中繼，在發生緊急突發事件時，應急指揮車快速到達現場，救援人員攜帶防爆終端設備深入現場，與指揮中心進行實時溝通。
而視頻與數據通信網則主要是將視頻監控、應急平臺應用系統的數據信息在指揮中心、移動應急指揮車和單兵之間形成無線傳輸網絡(luò )。根據以上的通信網絡(luò )技術分析，捷思銳科技推薦無線Wi-Fi Mesh的組網方式作為與應急指揮車與應急指揮中心雙向通信傳輸通道。在節省運營成本的同時也提高了日常環境監測數據的處理效率。同時，3G網作為備用傳輸通道。
整體方案出爐
在反復的設計、規劃、交流之后，捷思銳科技給出了整套方案，其中部署共分三大部分——指揮調度中心系統、車載應急調度系統和園區Wi-Fi無線傳輸系統。

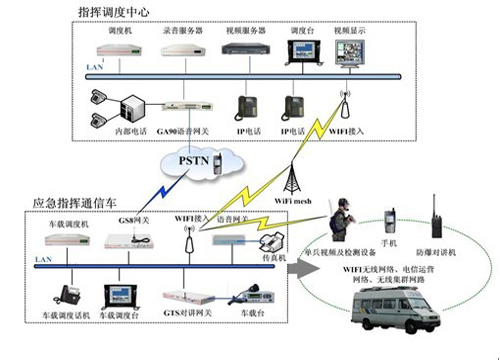

圖:整體方案系統拓撲圖
上圖可見，該方案采用多媒體融合調度平臺，將園區內IP網絡(luò )、無線寬帶網絡(luò )、電信運營商網絡(luò )、無線集群網絡(luò )等統一融合，形成多網融合的統一指揮調度系統。指揮中心部署整套應急指揮調度設備，可融合監控系統做到視頻調度和視頻聯動。同時，配置對講網關設備，接入無線集群網絡(luò )；配置GA90語音網關，連接外部運營商網絡(luò )和內部交換機及模擬話機；配置WIFI接入設備，連接園區Wi-Fi mesh無線寬帶網絡(luò )。通過調度臺，可一鍵調度各種終端設備，發起單呼、對講和應急會(huì )議等操作，實現信息互聯、多網互通業務功能。
相對，應急指揮車配有車載Wi-Fi基站，接入園區內鋪設的無線寬帶網絡(luò )，在園區無線寬帶覆蓋范圍內實現與指揮中心的語音、視頻、數據的雙向傳輸。當Wi-Fi mesh網絡(luò )無信號覆蓋，指揮車還可通過2G\3G、無線集群等方式與指揮中心進行多網融合語音通信。
另外，3G單兵（現場工作人員）還可通過網絡(luò )將采集的環境數據和圖像資料傳輸至移動指揮車或指揮中心，并可通過配備的防爆對講機實現與指揮中心的對講，并可發起與手機、固話的應急會(huì )議。
通過整套系統的部署，在平時工作中指揮調度中心可以實時了解現場環境監測情況，做到對各個工廠的有效監督，調度員可以通過調度系統設備實現對園區內所有工作人員和現場人員的實時語音通信。在發生火災、有毒有害氣體泄漏等高危事故時，可以集中有效地進行指揮調度，并可與消防、醫療等部門對接，有效提高整個園區的運營管理效率。
應用功能實現
面對天津臨港工業區的特殊需求，在網絡(luò )部署完畢，整體方案出爐后，基于整套系統，臨港工業區可以實現一下多種極具特色的功能應用，極大的便利了對突發事故的處理與聯動響應。
一、應急現場快速組圖
面對重大環境事故，可派出通信車并于事故現場搭建臨時指揮中心。臨時指揮中心可通過無線網絡(luò )或IP網絡(luò )和指揮中心互聯互通，通過車載調度臺實現對各單兵人員的指揮調度，同時可把單兵人員采集到的環境信息通過無線或IP網絡(luò )回傳到指揮中心進行檢測，并實時調用指揮中心數據庫的資料，為現場救援工作提供參考。
通信車和園區指揮中心之間的通信，當有無線網絡(luò )覆蓋時，可通過無線網絡(luò )互聯互通，如通信車不在園區無線網絡(luò )的覆蓋范圍內，則可通過園區IP網絡(luò )接口和園區指揮中心互聯互通，實現語音和數據的回傳。
二、多級權限控制
系統除了在園區指揮中心部署調度臺以外，同時可在通信車上部署車載調度臺，以及為各部門領導或分指揮中心部署二級調度臺或調度軟件。
各級調度臺的級別和權限可靈活設定。如指揮中心的調度臺可調度園區內所有工作人員，各部門領導的調度臺只可調度本部門所有工作人員，車載調度臺調度現場所有工作人員。每個調度臺的權限可根據實際需求靈活調整。
三、多部門聯動通信
通過在系統內部署的GTS集群對接網關，可以將公安、武警消防使用的集群手臺接入系統內部，在發生緊急情況時，調度員、現場工作人員可以一鍵式發起呼叫，快速呼叫公安、武警的手臺設備，縮短應急響應時間，進一步降低高位事故的對園區企業的損失。若無法提供對接，也可將專項負責的人員手機或小靈通定義到調度臺，發起調度相關指令。
四、一鍵式會(huì )議呼叫
可根據園區的應急預案文件在調度臺上設定多個預案組。把發生某種應急突發狀況時需要召集的人員定義在對應的預案組里。
例如本文開頭的危險氣體泄漏事件，需要召集園區內的消防、公安、醫療、各部門領導等一起來參加緊急救援會(huì )議。因此需要把這些人員定義在“重大環境事故”預案里。在事故發生時，指揮人員只需要在調度臺上點擊“應急預案”按鈕，在自動彈出的預案列表里單擊“重大環境事故”預案，系統即自動向預案內所有人員發起呼叫，相關人員接聽后即自動加入到會(huì )議中來，商討救援工作，如有人沒有接聽到，可通過追呼的功能重新把其召集到會(huì )議中來。
……
在臨港工業園區的整個案例中，系統“因地制宜”的實現了多個符合工業園區/產業園區需求的功能實現，便利了信息的采集、互通，上傳下達，也為應對突發事件提高指揮調度的正確、高效的采取對策方法爭取了時間。
系統價值強勢凸顯
全面、順暢
調度系統不僅僅提供了簡單的通話能力，還提供了豐富的調度功能，例如強拆、強插、監聽、禁話、通播、組播、會(huì )議等調度功能，在緊急時刻爭分奪秒，保障信息的上報和任務下達。
融合、互通
不但實現內部的通信，還可以通過各種網關設備與多種傳統語音通信網絡(luò )互聯，實現與PSTN固話、GSM\CDMA手機、PBX通信專網、NGN通信平臺、Tetra和GOTA數字集群對講系統等傳統通信網絡(luò )互聯。
靈活、可擴展
位置靈活：對人員、設備及場所沒有限制；伸縮靈活：可以控制多個終端，從小規模向大規模無縫過度，順利實現分機數的增加；媒體自由：在IP網絡(luò )上融合電話、傳真，乃至圖像和因特網等一切媒體傳輸方式。
與各種各樣的通信媒體方式結合，實現豐富而充分的通信模式。
便捷，協同
系統采用模塊化部署、分層式架構。所有服務器、網關、IP終端均通過以太網接口接入網絡(luò )交換機，通過數據網絡(luò )進行信息的交互。
同時，系統支持二次開發接口，可與用戶原有的第三方系統進行集成，有效的和用戶的業務系統協同工作，提高企業通信系統的運作效率，避免信息孤島的發生。
安全，有保障
可實現在私網IP地址及NET地址下工作，支持DDNS服務。系統還可部署在安全措施齊全的通信專網上面，采用基于TLS的SIPS協議來防范協議包被攻擊。
所有通信終端需注冊到調度機且通過管理員認證方可使用。
應急體系建成不僅將提升臨港工業區安全工作的水平，加快臨港工業區建設全國安全生產示范園區的步伐，而且將對其他工業園區安全生產發揮示范帶動作用，從而提升臨港工業區自身影響力。
中間，捷思銳科技提供的一體化應急通信保障解決方案，從應急網絡(luò )部署、應急預案設置到應急響應實施等各個環節均采用業界領先架構，實現了現場應急車群、實時單兵視頻回傳、多網絡(luò )無縫語音融合調度、多調度中心協同工作、完善的應急預案處理機制、多業務應急調度能力等一系列業務需求，表現出色。
通信世界網
