北京網音電力行業IP備份調度解決方案
2009/08/25
概述：
目前電力系統的調度指揮系統采用簡單的模擬電話語音通信手段，功能單一，無法進行現場實況的掌控。現通過軟交換項目的實施開發，圍繞軟交換技術核心，作為初期建設，將在主網和所轄重點廠站建立能夠融合數據、音頻、視頻等媒體的、實時交互的多媒體調度應用系統，與現有企業PSTN
系統互聯，形成具有電力系統特色的NGN網絡(luò )平臺。隨著未來不斷的成熟應用推廣，將把更多遠程邊遠的系統用戶通過內部網絡(luò )、公網IP網絡(luò )接入軟交換平臺。
IP語音應急通訊系統主要用于支持市應急管理日常工作聯絡(luò )、突發公共事件應急處置時話音、數據等業務的傳送需要，利用已建的公眾與專用通信網絡(luò )、有線與無線通信資源實現與各級應急管理技術系統與突發公共事件現場間的信息傳送，確保應急處置時通信聯絡(luò )的安全、可靠、通暢。

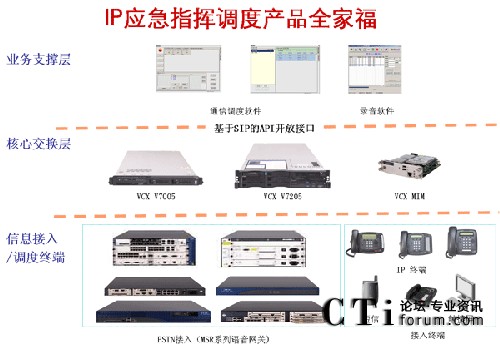

層次分明的體系架構
說明：網音應急指揮調度系統結構上分為業務支撐層、呼叫控制層和信息接入/調度終端。
1、“業務支撐層”通過呼叫控制層提供的API呼叫控制接口，實現具體應用功能模塊，如：調度控制功能、會(huì )議功能和錄音功能等。各項功能完全通過軟件實現，采用標準服務器。充分體現了軟交換平臺的應用特點，具有完全開放的架構。
2、“呼叫控制層”指應用解決方案的核心組件-軟交換平臺VCX V7000，VCX V7000特點如下：
- 系統采用NGN架構，基于IBM服務器硬件平臺，99.999％可靠性保障；
- 具備雙整機熱備功能，具備同步數據庫，對熱備系統數據進行實時同步；
- 全面基于標準SIP協議，提供相關業務協議擴展；
- 最大支持24000部話機注冊；
- 提供第三方基于SIP的呼叫控制接口；
- 系統符合SOA構架，全局目錄服務保障數據修改實時同步,實現對用戶信息集中配置管理；
- 采用電信級CPCI平臺為硬件平臺，基于Linux內核平臺，內置防火墻，系統穩定，無病毒侵襲擔憂；
- 專業Oracle數據庫，電信級可靠性保證；
3、“信息接入/調度終端”多種不同類型的PSTN接入網關提供豐富的接入方式，并有多種IP調度終端可供選擇。

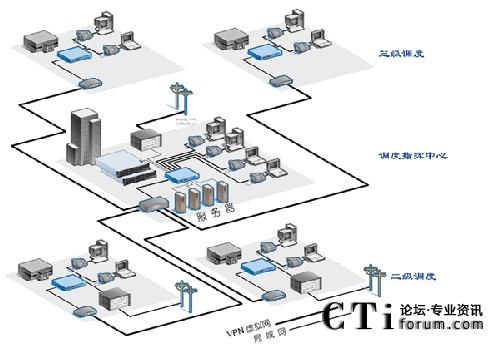

VCX V7000應急通信系統架構
說明:
整體解決方案由以下設備組成：
- VCX V7000軟交換平臺；
- MSR語音通信網關；
- 功能服務器：調度（會(huì )議）、錄音、數據庫等
- 中心調度控制臺、二級調度和三級調度
- IP話機（IP調度終端）
根據實際情況，總部可以部署調度控制中心，遠端部署二級調度和三級調度終端，PSTN網關可以根據實際需要部署在任一點位。本方案中所選擇的H3C
MSR通信語音網關即可以提供數字中繼，也可以提供模擬中繼及FXS模擬終端接口，為今后的靈活部署奠定了基礎。MSR提供獨特的斷網逃生功能，當遠端無法訪問到軟交換平臺時，MSR能夠將模擬外線（FXO）連接到相應的FXS端口，確保通話暢通。
VCX V7000應急通信系統特點
1、基于IP網絡(luò )的架構
眾所周知，IP網絡(luò )與傳統窄帶語音網絡(luò )相比，具有覆蓋范圍廣、不受地域限制、安全可靠、管理維護簡便等諸多優勢，這使得基于IP網絡(luò )的調度通信系統的可控制的范圍可以靈活的擴展，既可以采用有線的方式，也可以采用無線的方式。
2、分級調度
各行業調度通信都是級別分明的，上級可對下級實現監督、控制功能。NBX IP通信調度系統對級別的層次沒有限制，可由用戶根據需要自己定義。具體功能包括：錄音/監聽、強插、強拆、攔截等。
3、應急指揮預案
調度指揮系統的一大功能特點是強大的通信控制功能，系統不僅可以實現常規的點對點通信功能，還可以事先定義各類突發情況的應急指揮預案，當遇有突發情況可以立即啟動應急通訊預案。這是一個“點對面”的通信模式，緊急情況時，指揮中心可以與預案設置的各方實現多方通話。
4、操作簡單、快捷
調度指揮系統的另一大功能特點就是操作簡便，常用功能及應急指揮調度都可以實現“單鍵操作”。
5、對下級調度點位的實時監督
下級調度點位的通信狀態會(huì )實時顯示在調度指揮中心的調度控制臺上，使得上級對下級的通信狀況可以輕易做到“一目了然”。
6、與傳統通信方式互為備份
調度指揮通信是可靠性要求非常高的應用需求，以往的備份手段多考慮為對單一網絡(luò )通信的備份，這種備份的缺陷在于：當傳輸的關鍵節點出現問題，即時我們提供了主機備份，也不能確保通信的暢通。因此，我們提供的備份方案是，在考慮主機備份的同時，也要考慮傳輸路由的備份，這樣才能大為提高整體調度通信方案的可靠性。很多行業已經建立起傳統的窄帶通信調度系統，建立基于IP通信的調度系統將是對原有系統的有效補充，同時提高通信調度的整體可靠性。
CTI論壇編輯
