gotoneSIU國通7號信令網關系統用戶手冊

2008/01/16

概述

　　1.目的

　　本手冊描述了gotoneSIU的硬件設備，及其內部的各個模塊。包括相關的功能，性能參數，以及安裝調試過程。為相關工程人員維護人員提供指導性文檔。

　　本手冊跟其他相關文檔，例如Dialogic SS7系列板卡的說明文檔一起閱讀會(huì )有更好的效果。

　　2.產品

　　gotoneSIU™是廣州國通信息技術有限公司自主研發的7號信令網關設備，它是基于Dialogic系列SS7信令板卡，為用戶提供便利的SS7應用，簡化了Dialogic SS7信令的應用流程。本手冊涉及到如下型號的系列產品： 　　產品物理外觀如下(外觀僅供參考)：

Fig 1-1 gotoneSIU™ CPM8 物理外觀 Fig 1-2 gotoneSIU™ PCCS6物理外觀

　　產品外觀根據不同的型號一般為1U或2U可上機架式設備，根據不同的型號，一般內部包括： 　　下表列出了不同型號之間的性能參數：

型號
描述
主要參數
gotoneSIU™ PCCS6 中小型的SS7網關 2E1,4 links, TUP/ISUP, Up to 1024TS
gotoneSIU™ SPCI2 中小型的SS7網關 2E1,4 links, TUP/ISUP, Up to 4096TS
gotoneSIU™ SPCI4 中大型的SS7網關 4E1,4 links, TUP/ISUP, Up to 4096TS
gotoneSIU™ CPM8 大型的SS7網關 8E1,16 links, TUP/ISUP, Up to 4096TS

　　Tab 1-1 系列產品性能表

　　以上表格性能參數，產品更新不另行通知，以實物為準。

安裝

　　1.工作環境

　　gotoneSIU™是精密設備，必須安裝在適當的環境中方可正常工作，參數描述如下： 　　+5°C to +40°C (+41°F to +104°F) 　　-40°C to 70°C (-104°F to 158°F) 　　95%, non-condensing at temperatures of 23°C to 40°C (73°F to 104°F) 　　Sound pressure: < 55 dBA at ambient temperatures < 28°C measured at bystander positions in operating mode

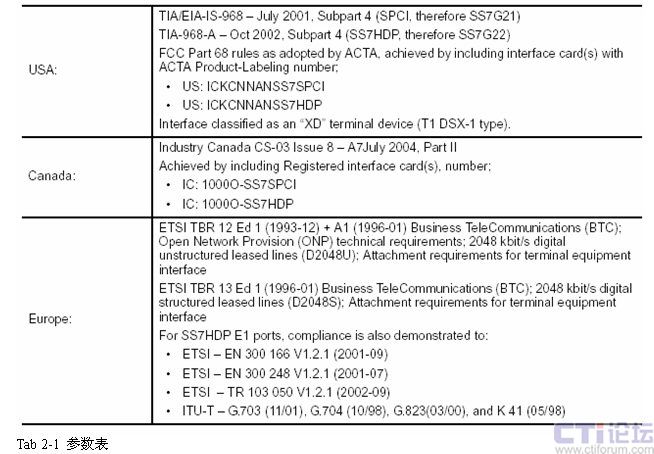

　　2.Telecommunications Compliance

　　在安裝前，需要嚴格核對如下各個國家的標準；


　　3.部署拓撲

　　根據不同的需求會(huì )有不同的拓撲，下面的拓撲是比較常用的拓撲結構：

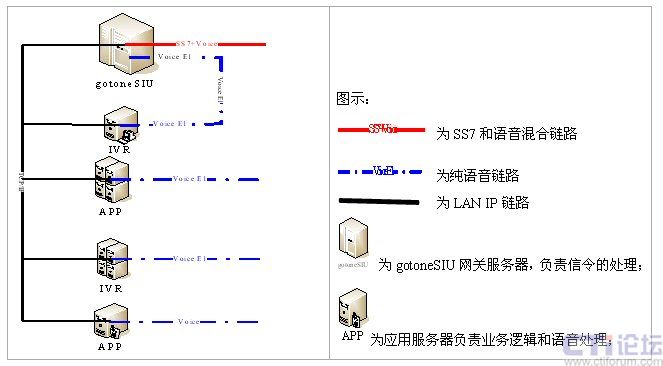

Fig 2-1 常用拓撲結構

　　不同的型號可以處理不同的話路數，可以支持不同的links，支持不同的linkset，支持不同的局向。現實中要根據不同的需求來確定不同的拓撲結構

　　4.前板指示

　　不同型號有不同的前板，根據具體的配置而定，但基本上每個前板的功能都類似，前板主要顯示系統的運營狀態及外設接口，如下所示(僅供參考)：

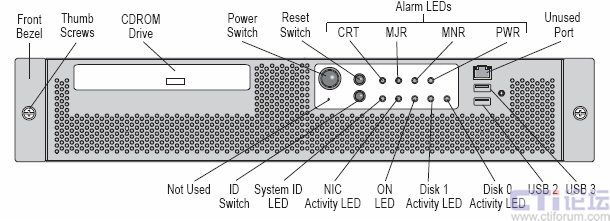

Fig 2¬-2 系統前板參考圖

　　5.后板指示

　　不同型號有不同的后板，下面圖片僅供參考，實際背板以實物為準。

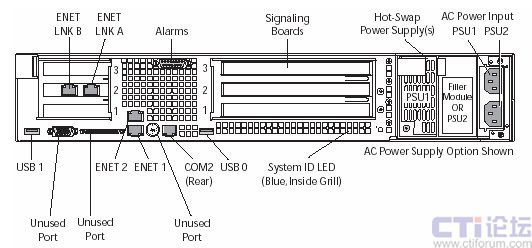

Fig 2¬-3 系統后板參考圖

　　5.1. PCM線路

　　不同的型號有不同的PCM接口，下面的以gotoneSIU™ SPCI2為例，簡單說明一下。

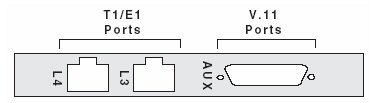

　　L3，L4為8-way RJ45線纜，120Ω制式。當板卡正常啟動后，板卡后面的燈應該亮起來，顯示為綠色。

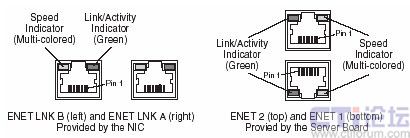

　　5.2. RJ45接口

　　不同型號會(huì )有不同的RJ45部署，下面圖片僅供參考。


　　RJ45以太網接口是用以接TCP/IP網，以實現SS7到TCP/IP包的轉換，為8-Way電纜接口。

調試

　　1.參數配置

　　不同的需求，不同的拓撲，需要配置不同的參數。就gotoneSIU™而言，配置參數需要2步，第一步需要配置Dialogic SS7的參數(相關配置說明需要參閱Dialogic SS7板卡的相關說明)，第二步需要配置gotoneSIU軟件的參數。gotoneSIU軟件的配置分為服務器端和端口端，需要配置的文件為ss7_svr_dlg.cfg，ss7_port_dlg.cfg，ss7_port.cfg，如下。

　　1.1.服務端

　　服務器端需要配置ss7_svr_dlg.cfg文件，此文件為一般的TXT文件，可以用任何文本編輯器編輯修改。文件說明如下： 　　系統輪詢時間，單位為毫秒 　　系統信令類型，0=SS7 ISUP 1=SS7 TUP，默認為SS7 ISUP。 　　調試標題，在調試后臺程序ss7_svr_dlg.exe時，顯示標題。 　　最大話線數 　　每一端口最大話路數 　　服務端端口設置，該端口接受端口端請求。 　　調試端口，該端口接受調試程序udpcon..exe請求。 　　調試調試udpcon.exe所在的IP 　　調試調試udpcon.exe所在的通訊端口。 　　端口端n，IP，n=1..9 　　端口端n，其中端口n=1…9

　　1.2.客戶端端口配置(ss7_port_dlg.cfg) 　　系統輪詢時間，單位為毫秒 　　調試標題，在調試后臺程序ss7_port_dlg.exe時，顯示標題。 　　最大話線數 　　每一端口最大話路數 　　本端口開始話路 　　服務端端口設置，該端口接受服務端請求。 　　調試端口，該端口接受調試程序udpcon..exe請求。 　　DLL端口，該端口接受應用程序請求。 　　調試調試udpcon.exe所在的IP 　　調試調試udpcon.exe所在的通訊 　　DLL所在的IP 　　DLL端口 　　服務端IP,n=端口序號加1 　　服務端Port，n=端口序號加1

　　1.3.DLL端配置

　　DLL配置就是DLL文件的配置參數，配置文件為ss7_port.cfg。 　　端口最大話路數 　　DLL端口，該端口接受端端口端請求。 　　端口端所在IP 　　端口端端口。

　　1.4.配置實例

　　下面為某個系統的配置實例,系統的拓撲結構為Fig 2-1，共有90線，3個端口端，每個端口一個E1。

　　（1）服務端ss7_svr_dlg.cfg

　　"systemSleepTime" = 100
　　//=0 ISUP 1=TUP
　　"systemIsTup" = 0
　　"systemTitle" = server>
　　"MAXCHANNEL" = 90
　　"CLIENTMAXCHANNEL" = 30
　　"systemPort" = 8041
　　"systemPortDebug" = 8042
　　//debug
　　"systemClientIP0" = 127.0.0.1
　　"systemClientPort0" = 8050
　　//client
　　"systemClientIP1" = 192.168.0.101
　　"systemClientPort1" = 8061
　　"systemClientIP2" = 192.168.0.102
　　"systemClientPort2" = 8062
　　"systemClientIP3" = 192.168.0.103
　　"systemClientPort3" = 8063

　　（2）端口端1(第1個E1)ss7_port_dlg.cfg

　　"systemSleepTime" = 100
　　"systemTitle" = client1>
　　"MAXCHANNEL" = 90
　　"CLIENTMAXCHANNEL" = 30
　　"systemBeginCh" = 0
　　"systemPort" = 8061
　　"systemPortDebug" = 8044
　　"systemPortDll" = 8045
　　//debug
　　"systemClientIP0" = 127.0.0.1
　　"systemClientPort0" = 8051
　　//dll
　　"systemClientIP1" = 127.0.0.1
　　"systemClientPort1" = 8052
　　//server 1
　　"systemClientIP2" = 192.168.0.100
　　"systemClientPort2" = 8041

　　（3）端口端2(第2個E1)ss7_port_dlg.cfg

　　"systemSleepTime" = 100
　　"systemTitle" = client2>
　　"MAXCHANNEL" = 90
　　"CLIENTMAXCHANNEL" = 30
　　"systemBeginCh" = 30
　　"systemPort" = 8062
　　"systemPortDebug" = 8044
　　"systemPortDll" = 8045
　　//debug
　　"systemClientIP0" = 127.0.0.1
　　"systemClientPort0" = 8051
　　//dll
　　"systemClientIP1" = 127.0.0.1
　　"systemClientPort1" = 8052
　　//server 1
　　"systemClientIP3" = 192.168.0.100
　　"systemClientPort3" = 8041

　　（4）端口端3(第3個E1)ss7_port_dlg.cfg

　　"systemSleepTime" = 100
　　"systemTitle" = client3>
　　"MAXCHANNEL" = 90
　　"CLIENTMAXCHANNEL" = 30
　　"systemBeginCh" = 60
　　"systemPort" = 8063
　　"systemPortDebug" = 8044
　　"systemPortDll" = 8045
　　//debug
　　"systemClientIP0" = 127.0.0.1
　　"systemClientPort0" = 8051
　　//dll
　　"systemClientIP1" = 127.0.0.1
　　"systemClientPort1" = 8052
　　//server 1
　　"systemClientIP4" = 192.168.0.100
　　"systemClientPort4" = 8041

　　（5）DLL配置相同ss7_port.cfg

　　"MAXCHANNEL" = 30
　　"systemPort" = 8052
　　"systemClientIP" = 127.0.0.1
　　"systemClientPort" = 8045

　　1.5.啟動　

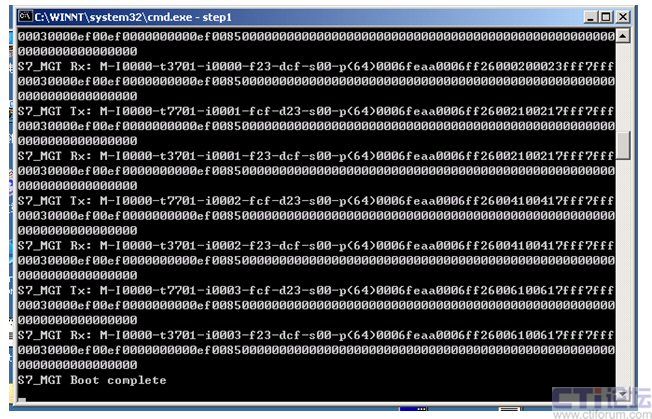

　　啟動前需要確認Dialogic SS7板卡配置正確(\septel\config.txt)，并且啟動正常，相關鏈路連接正確。尤其需要確定如下參數： 　　板卡正常啟動后，會(huì )現實如下界面，不同配置會(huì )有所不同。


　　服務端

　　ss7_svr_dlg.exe
　　成功運行后，系統在后臺運行，沒有任何的界面。如果需要調試信息需要運行監控程序。
　　監控后臺運行dispsvr.bat(d:\gtexe\bin>udpcon 8050 127.0.0.1 8042)

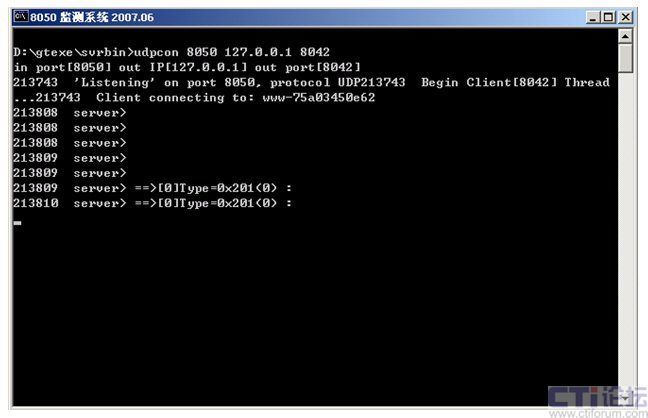

　　正常啟動后如下圖：


　　端口端

　　ss7_port_dlg.exe，及語音應用（如jxtSvr.exe）
　　成功運行后，系統在后臺運行，沒有任何的界面。如果需要調試信息需要運行監控程序。
　　監控后臺運行dispport.bat(d:\gtexe\bin>udpcon 8051 127.0.0.1 8044)

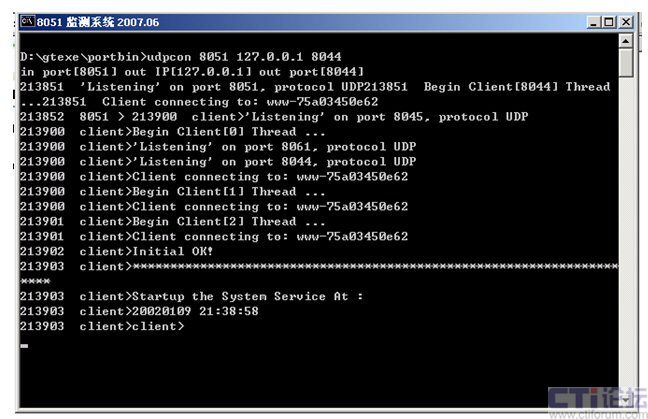

　　正常啟動后如下圖：

　　2.版權信息

　　gotoneSIU™是商業軟件，在使用的時候必須得到合法授權。合法的用戶必須有國通技術的軟件書面授權，和相關的授權文件，系統通過SS7信令板卡和服務器的MAC序列號為授權關鍵字。所以更換SS7信令卡或者網卡都需要重新授權。

　　授權分為服務器端，和端口端。服務器端為主要授權，控制著SS7板卡和MAC的序列號以及端口端的個數；端口端授權每個端口的線路數。

　　授權信息會(huì )在相關的監控界面中查看，非法的軟件系統不可以運行。

　　3.測試

　　打開監控界面，如果電話能正常呼入，就會(huì )有相關的信息現實在監控界面。監控界面如下圖，僅供參考，不同的配置會(huì )有不同的監控界面：


　　信令的交互會(huì )實時的顯示在以上界面中。

維護

　　需要不定時的清理系統的日志，需要做好系統的病毒預防。如果需要系統更加穩定，需要冗余備份系統。

升級

　　目前所以產品皆不支持冗余備份，我們計劃將在隨后的版本中提供冗余備份功能。

　　國通技術負責1年的免費技術支持，終生有償維護。
