大漢三通SP短信平臺3T-ISMG產品簡介

2005/08/29

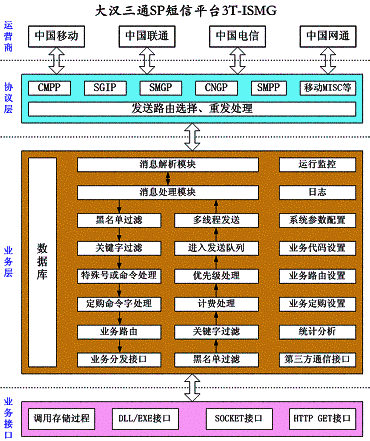

圖1 3T-ISMG系統模塊結構

3T-ISMG短信平臺包含以下模塊：

• 通訊協議模塊


• 業務處理模塊


• 平臺監控模塊


• 數據管理模塊


• 業務接口模塊

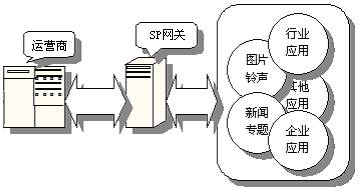

圖 2 3T-ISMG 支持基于短信息的多種應用

1.1 通訊模塊（SMS GateWay）

主要功能：

• 接入移動、聯通的短信平臺，提供收發短信的功能；


• 接入電信、網通的小靈通短信平臺，提供收發短信的功能；


• 提供接口，與業務路由模塊及數據庫連接。

• T-ISMG完全遵照短信協議開發，不使用其他廠家的API；


• 跨接多種網關（ CMPP、SGIP、SMGP、CNGP、SMPP），符合不同短信平臺接口協議，滿足不同運營商的接口要求，保證用戶系統在連接不同網關時的穩定性。實現從3T-ISMG短信平臺到運營商短信平臺的互連互通；


• 全面的上下行日志數據；


• 提供詳細的狀態報告。并根所返回狀態，實施限時限次重新發送（確保由業務程序提交的信息，讓用戶盡可能的收到，且只能為一條信息，不能因為重新發送讓用戶收到多條信息！）；


• 上下行短信內容關鍵字過濾；如發現相關內容，記錄相關數據同時報警。可自行設定關鍵字，如“法輪功”等。

• 提供 MO到各業務模塊的業務路由——根據長號碼或業務代碼進行業務路由，分配給相應的業務模塊處理：


　　MO為0000時，反饋業務全部取消通知，并通知業務合作商

　　根據長號碼把某一號碼、或某一號碼段的 MO轉發到指定業務

　　根據業務代碼把 MO轉發到指定業務（ 對 MO 的 轉發優先級如下： 1、信息頭內容為00000或0000；2、 特定號碼的特定 信息頭內容； 3、某一號碼或某一號碼段；4、同一級別內容越長優先級越高）

　　根據特定業務代碼，回饋相應內容


• 監控 MT，屏蔽異常MT、并提出告警。



• 根據自己定義的接口，為業務合作商提供短信通道。



• 對業務包月話單的提交能提供開始日期和結束日期控制（可外部配置。如每月只能在 1日至20提交包月話單，其余時間不發送,）



• 跟蹤下行日志，確保包月類扣費話單每個月每個業務只能提交一次，大額點播類信息實行每天限次提交 (可由外部配置,確保在業務程序出錯而多發信息或用戶多次盲目點播，引起用戶投訴。)



• 上下行短信內容關鍵字過濾；如發現相關內容，記錄相關數據同時報警。可自行設定關鍵字，如“法輪功”等。

• 配置網關參數；


• 監視短信平臺運行狀態，必要時自動重啟短信平臺。

• 數據備份。


• 數據查詢。


• 計費系統：根據業務種類及業務代碼，進行數據統計，提供計費日報表、月報表。

• 把業務邏輯用一個存儲過程來表示， 3T-ISMG短信平臺 在對指定上行（ MO ）分發時，直接執行此存儲過程，存儲過程生成的 MT 寫入 3T-ISMG短信平臺的下行表 ；


• 例：有一個存儲過程的功能是上行號碼為 2194 ，對內容為“ CX ”的 MO 回復“你的積分為 … … ”等。平臺分發時執行該存儲過程，直接返回相應下行（ MT ）；


• 適用于各種業務邏輯不是特別復雜的業務，如信息查詢、聊天、笑話點播等， 此類業務只要開發一個存儲過程，就能快速在3T-ISMG短信平臺 上實現。

• DLL 接口， 是一種已經封裝好的 SOCKET接口。用戶在自己的業務系統中直接調用該DLL提供的函數，就可以完成與3T-ISMG短信平臺之間的短信交互。


• EXE接口，又叫 DB 分發程序，通過調用 DLL ，與 3T-ISMG 短信平臺分發端口連接。定時獲取短信平臺轉發的 MO ，并把內容寫入 smsIn 表中；同時取出 smsOut 表中的記錄，送到 3T-ISMG 短信平臺的分發接口。


• 最適合于 與 SP 合作的第三方，第三方不用對外開放端口，使用 DB 分發程序直接與 3T-ISMG 短信平臺連接，就能實現雙方的短信交互。第三方在開發業務時先讀取本地數據庫 smsIn 表中的記錄，處理后寫入 smsOut 表。或者在 smsIn 上建立觸發器，當寫入數據時，自動執行指定的存儲過程。

• MO 數據打包后，通過網絡(luò )發送到指定 IP 地址的端口上，業務程序接收處理后，用相同的方式把 MT 發送到 3T-ISMG 短信平臺的第三方通信接口，再由短信平臺處理；


• 適合于不同 IP 之間大流量的合作業務，流程由業務程序自由控制。


• 既可以在公司局域網內，業可以在兩個公網 IP 之間使用該接口。

• 按照指定格式，把 MO 數據打包成 URL ，通過調用指定 IP 的 WEB 服務器的頁面，頁面直接返回下行內容，再由 3T-ISMG 短信平臺處理；



• 適合于不同 IP 之間小流量的合作業務，通過 WEB 頁面來實現的業務。 WEB 頁面（主要是 ASP 、 JSP 頁面）通過和 SQL Server 、 Oracle 中存儲過程的結合，可以快速實現流量不超過 1 條 / 秒的復雜業務。合作業務可以借助 WEB 服務器和數據服務器快速實現。



• 適合于不同平臺之間業務的開發，如業務放在 Linux 服務器上，短信平臺放在 Windows 服務器上，短信平臺通過這種方式可以實現于 Linux 平臺下業務的快速銜接。

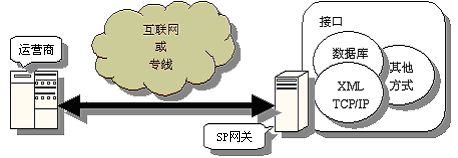

圖 3 3T-ISMG 連接方式

　　3T-ISMG 短信平臺只要通過互連網或專線，就能與運營商的短信中心連接，不用提供特別的連接方式。

三、 大漢三通 SP 短信平臺 3T-ISMG 支持協議

　　3T-ISMG按百分之百短信協議開發，沒有使用其他廠家的API，完全支持各類網關協議。

3.1 支持中國移動 CMPP 協議及 MISC 系統
　　3T-ISMG完全支持中國移動所制定的《中國移動通信互聯網短信平臺接口協議》3.0版本（簡稱CMPP協議）。

3　　T-ISMG完全支持中國移動所制定的《移動數據業務管理平臺(DSMP)》中的 SP 定購關系同步、 SSO 網站登錄等功能。

3.2 支持中國聯通 SGIP 協議
　　3T-ISMG 支持由中國聯通所制定的《中國聯合通信公司短消息網關系統接口協議》（簡稱SGIP協議）版本1.2及其適應性修改版本（支持LinkID）。

3.3 支持中國電信 SMGP 協議
　　3T-ISMG支持由中國電信所制定的《基于固定電話網的信息終端及綜合信息系統技術規范》中《第七分冊短消息網關（SMGP）協議 V2.0》及《第七分冊 短消息網關（SMGP）協議 V1.3》

3.4 支持中國網通 CNGP 協議
　　3T-ISMG支持由中國網通所制定的《PHS短消息網關技術規范》中《第一分冊 短消息網關與服務提供商（SP）接口規范（CNGP）V2.0》及《第一分冊 短消息網關與服務提供商（SP）接口規范（CNGP）V1.0》。

3.5 支持 SMPP 協議

　　3T-ISMG支持國際上通用的《短消息點對點通訊協議》（簡稱SMPP協議）3.3和3.4版本。

四、大漢三通 SP 短信平臺 3T-ISMG 特 色

　　采用 VC 編寫，利用面向對象的方法和消息觸發的機制，適用于所有的 WINDOWS 平臺。支持中國移動的 CMPP 3.0 、 CMPP 2.0 ；中國聯通的 SGIP 1.2 ；中國電信的 SMGP 2.0 、 SMGP 1.3 ；中國網通的 CNGP 2.0 、 CNGP1.0 ；國際通用協議 SMPP 3.4 、 SMPP 3.4 ，每個協議實行模塊化，開發成對應的動態鏈接庫，并提供統一的接口。

　　模塊穩定性強，程序中所采用的主要技術和方法均為成熟穩定，久經考驗的技術，在大量系統中長期運用，經過了長時間的測試。各個模塊處理消息效率高。消息處理通過內建線程池進行，采用多事件多消息的方法，可以對大量消息進行并行處理，大大提高了消息處理的速度，同時提高了短消息平臺的總體處理速度。 CMPP 協議根據其特點，采取了滑動窗口機制， 大大提高了短消息收發的速度。

　　兼容性好。提供便捷的接口與短信業務程序和業務合作商相連接，既有簡便易行的數據庫接口，也有快速的基于 TCP/IP 的 XML 接口。

　　管理方便。全面的日志管理，用于用戶監控和分析。良好的短信狀態報告的管理，具體操作方式用戶可以自行配置。

　　網關穩定性強。可長時間穩定工作 , 維護工作少。并提供專門的監控程序，如果系統出現故障，監控程序會(huì )自動啟動網關。

　　網關處理能力高。理論值可以達到 200 條 / 秒，一般可以達到 100 條 / 秒。（與 SP 其他配套環境有關）

　　操作方便。安裝調試簡便，一般半天就可以接通，最長不超過兩天。

五、 性能部分指標

系統瞬間峰值：

• 不操作數據庫，僅寫日志，穩定工作在 800條/秒/一個TCP/IP連接；


• 寫數據庫，穩定工作在 200條/秒/一個TCP/IP連接；


• 占用系統資源：大約在 30%~40% CPU（PIII 2.4G, RAM 1G）。


• 短信流量理論設計值： 500萬條/天；


• 發送速率： 600條/秒（不寫數據庫），200條/秒（寫數據庫）


• 接收速率： 800條/秒（不寫數據庫），300條/秒（寫數據庫）


• 進程處理：多個業務同時可掛接；


• 以上數據由采用模擬器測試所得和實際檢測綜合所得；而實際的網關來說，移動、聯通實際分配給 SP的流量一般只會(huì )開到大約80條/秒。

• 上海移動、上海聯通、上海電信；


• 四川移動、四川聯通、四川電信；


• 重慶移動、重慶聯通；


• 湖北移動、湖南移動；


• 遼寧移動、遼寧網通；


• 北京移動、北京聯通、北京網通；


• 吉林移動、吉林聯通、吉林網通；


• 甘肅移動、甘肅聯通、甘肅電信；


• 陜西移動、陜西聯通；


• 廣東移動、廣東聯通、廣東電信；


• 新疆移動；


• 福建移動、福建聯通、福建網通；


• 山東移動、山東聯通、山東網通

大漢三通公司供稿 CTI論壇編輯
