H3C的IPCC IP集合通信解決方案

2008/06/13

• 語音，數據，視頻的融合統一了客戶的不同通訊網絡，解決的客戶過去在不同物理地點部署語音時需要面對的不同PBX之間互通困難，PSTN線路資源維護管理困難，價格昂貴等系列問題。



• 強大的IP電話終端支持使得客戶可以在企業內部輕松開展業務，豐富的語音，數據，視頻通訊業務極大的提高的客戶工作效率。協同工作使得客戶可以隨時，隨地，隨意的進行交流。



• 真正實現基于IP的移動性，獨特的認證以及配置方式實現業務零配置，即插即用最大減少了管理維護費用以及管理維護難度，員工電話移動不再需要修改任何配置和物理跳線。讓企業徹底擺脫物理空間限制，真正實現辦公空間的虛擬化。



• 傳統PBX使用單一設備就完成了接入，語音交換以及業務控制所有功能，各廠家紛紛采用自有協議，維護管理成本昂貴并且難以擴容。而華為三康的XE7000IP語音解決方案則使用NGN概念構架整個通訊系統，實現信令和控制、業務分離，如XE7200/7205IPCallProcessor控制信令交互，提供傳統的PBX語音業務并對用戶帳號進行管理以及分級權限;而XE7300/7305IPUMS統一消息和XE7500/7505IPCollaboration協同工作則在XE7200/7205之上實現了自動話務員，統一消息，F(xiàn)M/FM等高級融合業務并提供了強大的語音，數據，視頻會議功能，在線通知能力。SIP協議貫穿整個系統，可以和當今主流IP-PBX產品進行無障礙互通，使得用戶配置與部署更加靈活;強大的可擴展以及兼容性使得用戶可以在不影響原有通訊業務下平滑擴容，升級。

• QuidwayXE7200/7205IPCallProcessor呼叫處理服務器


• QuidwayXE7300/7305IPUMS統一消息服務器


• QuidwayXE7500/7505IPCollaboration協同工作服務器


• QuidwayXE7600/7605IPCommunication通信服務器

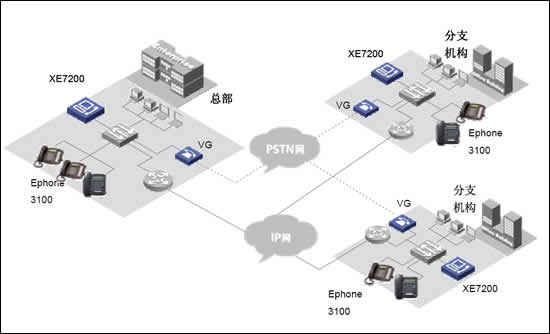

圖1：分布式組網

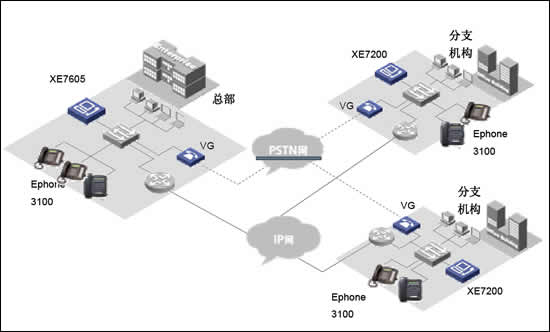

　　4.2 企業集中式統一消息部署

　　XE7000IP語音解決方案為客戶提供了靈活的組合，客戶可以根據需求酌情部署UMS統一消息服務。當客戶日常語音留言或者自動話務員需求量很小時候，如并發不超過40個客戶同時進行語音留言，則客戶可以選擇XE7600IP通訊服務器即可滿足需求。當客戶分支節點的并發語音留言數目比較大如超過40個并發語音留言時候客戶可以選擇在當?shù)刂苯硬渴餢E7600IP通訊服務器或者XE7300/7305IP統一消息服務器提供本地語音留言服務。

圖2：集中式語音留言部署

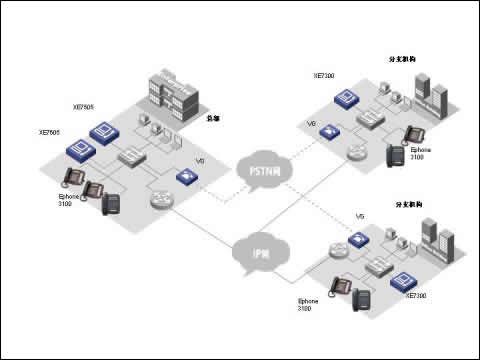

　　4.3 企業分布式統一消息部署

　　當各分支節點的統一消息業務需求量大時候，比如大于40并發留言或者FM/FM業務需求以及IP傳真，則用戶可以在各分支節點部署單獨的XE7300/7305IP統一消息服務器從而在本地為用戶提供統一消息服務，避免每次語音留言或者IP傳真時都需要總部的服務器介入，最大的節省的廣域網帶寬和服務器資源。

圖3：企業分布式統一消息部署

　　4.4 備份和異地容災

　　采用XE7000的冗余方案，保證當主系統發生故障時可以平滑切換到備用系統，并且通過數據庫自動共享方式在遠程異地保存用戶信息.實現電信級的冗災備份。XE7000IP語音解決方案可以為客戶提供1：1和N：1的異地容災備份服務。在圖3中，分支結構的XE7200可以將數據以及呼叫狀態備份到總部的XE7205上，當分支結構的服務器發生故障后，IP電話將會自動切換注冊到總部的XE7205服務器上實現了N：1備份。XE700的冗余解決方案提供了電信級別的異地冗余備份能力，不要求服務器必須在同一個子網或者必須在同一個物理環境。

圖4：備份和異地容災

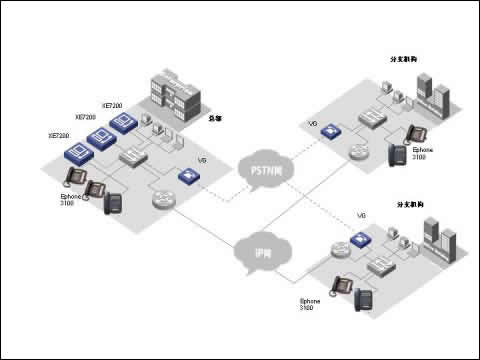

　　4.5 大規模用戶量分布式組網

　　XE7000IP語音解決方案基于NGN架構開發，實現接入和控制分離。作為核心的XE7200/7205IP呼叫處理服務器集成了呼叫處理服務，用戶信息管理和認證服務，話單生成服務三大模塊。在大規模用戶量的情況下可以采用多臺XE7200/7205IP呼叫處理服務器分別提供呼叫處理，用戶信息管理和認證，話單生成服務從而在一個系統內支持多達15，000注冊用戶。

圖5:大規模用戶分布式組網

　　4.6 IP會議部署

　　XE7000IP語音解決方案還提供了豐富的會議業務能力，通過部署XE7500/7505IP協同工作服務器，用戶可以獲得一個強大的基于IP實現的并覆蓋IP以及PSTN網絡的會議服務。用戶可以使用任何可以訪問PSTN或者IP網絡的終端參加會議如電腦，IP電話，POST傳統電話等。XE7505IP協同工作服務器可以部署在任何地點。
